[01]80W

주의: 80W 방열판은 40*70mm 크기 만, 다른 크기는

옵션은 30W 및 40W 에만 해당됩니다!!!

새롭게 업그레이드 된 다이오드 및 디자인, 40W 용 레이저 초점은 0.08MM, 익스트림 얇은 모든 종류의 스테인리스 스틸에 새길 수 있으며, 합판을 6-8mm 합판까지 절단 할 수 있습니다. 40W 는 고정 초점이며 초점 가능하지 않습니다!! 초점 거리: 약 2CM

30W 는 고정 초점, 초점 거리: 2cm, 레이저 초점은 약 0.3MM, 합판을 최대 5mm 까지 절단 할 수 있으며 연마되지 않은 스테인레스 스틸을 새길 수 있습니다.

80W 는 듀얼 다이오드 레이저이며, 2 개 40W 다이오드는 결합 및 압축

특수 안경으로 광학 전력은 10W 입니다! 조각에 충분히 강력한

스테인레스 스틸 5000 mm/최소 속도 및 절단 10mm 합판.

작동 전압: 12V 및 24V 옵션,

PWM 전압: 0-5-12V

레이저 파장: 445nm-450nm 블루 레이저

출력 전력: 30W, 40W, 80W

초점: 고정 초점, 초점 거리: 30W 및 40W 는 2cm , 80W 는 3CM

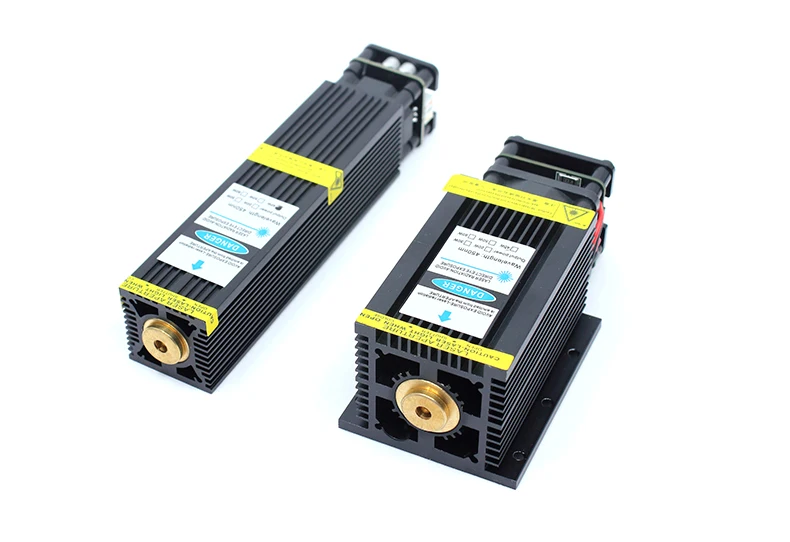

방열판 크기: 33x130mm, 40x70mm, 60x80mm

드라이브 모드: 외부 ACC 상수 전류 드라이브

냉각 방법: 강제 공기 냉각
작동 전압: 12V 5A DC
쉘 재료: 알루미늄, 표면 양극 산화 처리
시준기 렌즈: 광학 유리 코팅

포장 목록

레이저 * 1

3PIN 케이블 * 1

3PIN to 4PIN 케이블 * 1

DC에서 3PPIN 케이블 * 1

안전 안경을 * 1

금속 실린더 * 1

구매자는 반드시 읽어야합니다:

이 레이저에는 2 개의 전압 (12V 및 24V) 이 있으며 대부분의 CNC 조각사는 12V 를 사용하며 일부 3D 프린터는 24V 입니다. 주문할 때 기기에 맞는 것을 선택하십시오!

• 전선을 연결할 때주의하십시오: RED 와이어 = 12V + /24V + , BLACK 와이어 = GND -, 노란색 와이어 = PWM +, 흰색 와이어 = PWM-!! PWM과 레이저 공유 GND!!

• 전선을 잘못 연결하면 드라이버 보드와 다이오드가 손상 될 수 있습니다

컨트롤러 보드의 레이저 인터페이스 핀이 다른 위치에 있는 경우 인터페이스의 + - PWM 위치와 일치하도록 와이어 위치를 변경하십시오. 전선이 잘못 연결되면 다이오드와 드라이버 보드가 손상됩니다.

주파수: <18khz, PWM/TTL: 0-5V

조각하거나 절단할 때 렌즈에 연기가 날 경우 선풍기를 추가해주세요

80W:

33x130mm:

40x70mm

60x80mm
