1. 개요

CH32V003 시리즈는 제품 기능에서 48MHz 시스템 주 주파수를 지원하는 QingKe RISC-V2A 코어를 기반으로 설계된 산업용 범용 마이크로 컨트롤러입니다. 이 시리즈는 넓은 전압, 단일 라인 디버그, 저전력 소비 및 초소형 패키지를 특징으로합니다. 일반적으로 사용되는 주변 기능, 내장 된 1 그룹의 DMA 컨트롤러, 1 그룹의 10 비트 아날로그-디지털 변환 ADC, 1 그룹의 op-amp 비교기, 다중 타이머, USART, I2C, SPI 등과 같은 표준 통신 인터페이스 제품의 정격 작동 전압은 3.3V 또는 5V 이며, 작동 온도 범위는-40 ℃ ~ 85 ℃ 산업용입니다.

2. 기능

• 코어

-QingKe 32 비트 RISC-V 코어, RV32EC 명령어 세트

-빠른 프로그래밍 가능한 인터럽트 컨트롤러 + 하드웨어 인터럽트 스택

-2 레벨 인터럽트 중첩 지원

-지원 시스템 메인 주파수 48MHz

• 메모리

-2KB 휘발성 데이터 저장 영역 SRAM

-16KB 프로그램 메모리 CodeFlash

-1920B 부트 로더

-64B 비 휘발성 시스템 구성 메모리

-64B 사용자 정의 메모리

• 전력 관리 및 저전력 소비

-시스템 전원 공급 장치 VDD: 3.3V 또는 5V

-저전력 모드: 수면, 대기

• 시계 및 재설정

-공장 내장 트림 24MHz RC 발진기

-내장 128KHz RC 발진기

-고속 외부 4 ~ 25MHz 발진기

-전원 켜기/끄기 재설정, 프로그래밍 가능한 전압 감지기

• 1 채널 범용 DMA 컨트롤러의 1 그룹

-7 채널, 링 버퍼 지원

-TIMx/ADC /USART/I2C/SPI 지원

• OPA 및 비교기의 1 그룹: ADC 및 TIM2 와 연결

• 10 비트 ADC의 1 그룹

-아날로그 입력 범위: 0 ~ VDD

-8 개의 외부 신호 + 2 개의 내부 신호

-외부 지연 트리거링 지원

• 여러 타이머

-데드 존 제어 및 비상 브레이크가있는 16 비트 고급 제어 타이머 1 개; 모터 제어를위한 PWM 보완 출력을 제공 할 수 있음

-1 개의 16 비트 범용 타이머, 입력 캡처/출력 비교/PWM/펄스 카운팅/증분 인코더 입력 제공

-2 워치 독 타이머 (독립 워치 독 및 창 워치 독)

-SysStick: 32 비트 카운터

• 통신 인터페이스

-1 USART 인터페이스

-1 I2C 인터페이스

-1 SPI 인터페이스

• GPIO 포트

-3 개의 GPIO 포트 그룹, 18 개의 I/O 포트

-1 외부 인터럽트 매핑

• 보안 기능: 64 비트 고유 ID

• 디버그 모드: 1 와이어 직렬 디버그 인터페이스 (SDI)

• 패키지: SOP, TSOP 또는 QFN

3. 제품 선택 (MCU)

4. 패키지 정보

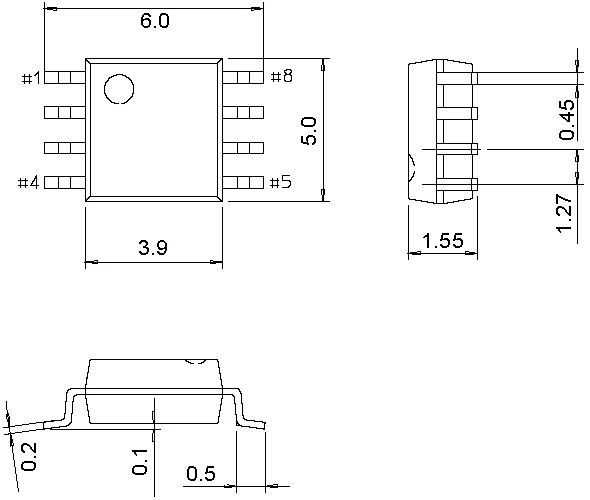

SOP8

SOP16

QFN20

TSSOP20

5. 기술 자원

CH32V003 데이터 시트: CH32V003DS0.PDFhttp://www.wch-ic.com/downloads/CH32V003DS0_PDF.html

CH32V003 참조 설명서: CH32V003RM.PDFhttp://www.wch-ic.com/downloads/CH32V003RM_PDF.html

CH32V003 루틴: CH32V003EVT.ZIPhttps:// www.wch.cn/downloads/CH32V003EVT_ZIP.html
