설명

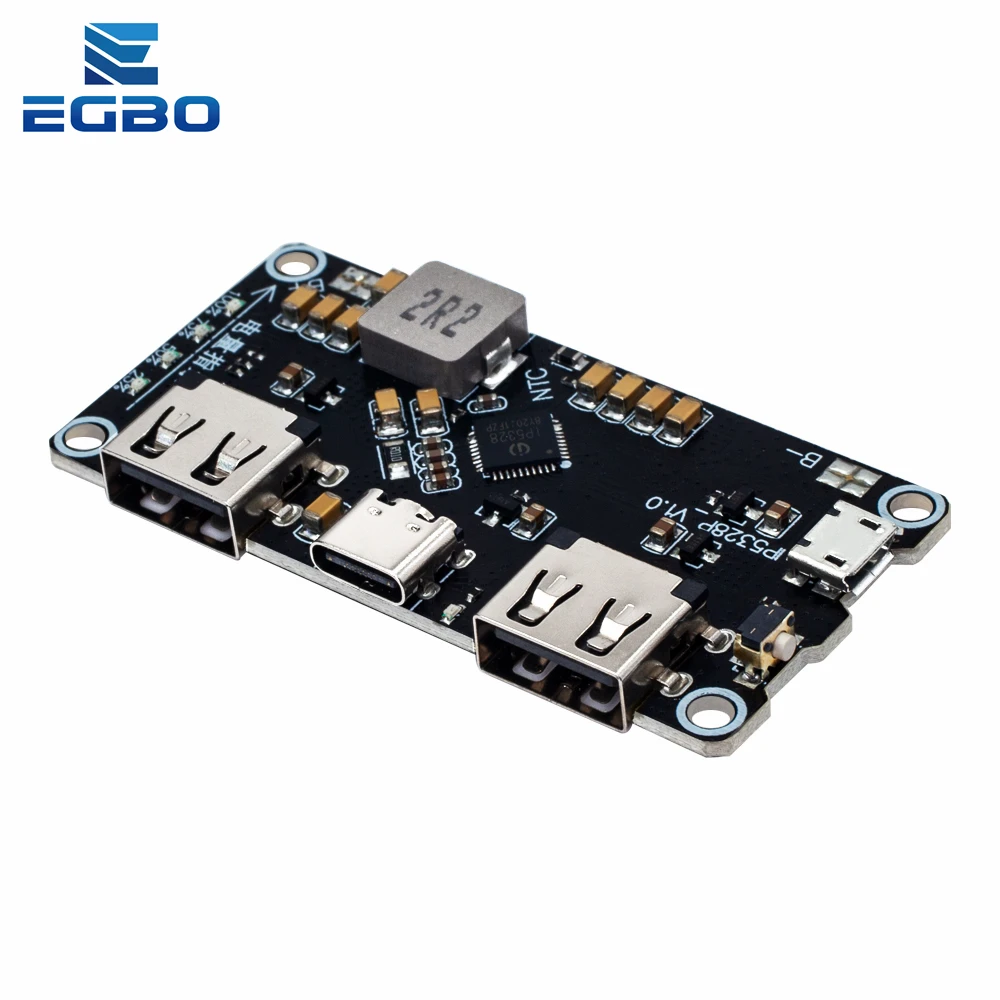

Infinix IP5328P 모바일 전원 솔루션, 4 개의 금판 레이어, 최적화 된 레이아웃 및 배선, 다중 고속 충전 프로토콜 지원, 양방향 18W 고속 충전, 총 4 개의 충전 인터페이스를 지원할 수 있습니다. 2 USB-A 출력 인터페이스, 1 USB-C 인터페이스, 1 마이크로 USB 인터페이스, 4 인터페이스 모두 고속 충전 지원, 2 개의 USB-A 포트는 QC3.0, FCP, AFC, MTK, SFCP 고속 충전 출력, 최대 18W 의 전력을 지원합니다. Apple, Samsung, BC1.2 계약을 지원합니다. USB-C 포트는 USB PD 양방향 고속 충전을 지원하며 FCP, AFC, SFCP 고속 충전 입력 및 QC3.0, FCP, AFC, MTK, SFCP 고속 충전 출력과 호환됩니다. MicroUSB는 FCP, AFC, SFCP 고속 충전 입력을 지원합니다.

제품 모듈 매개 변수:

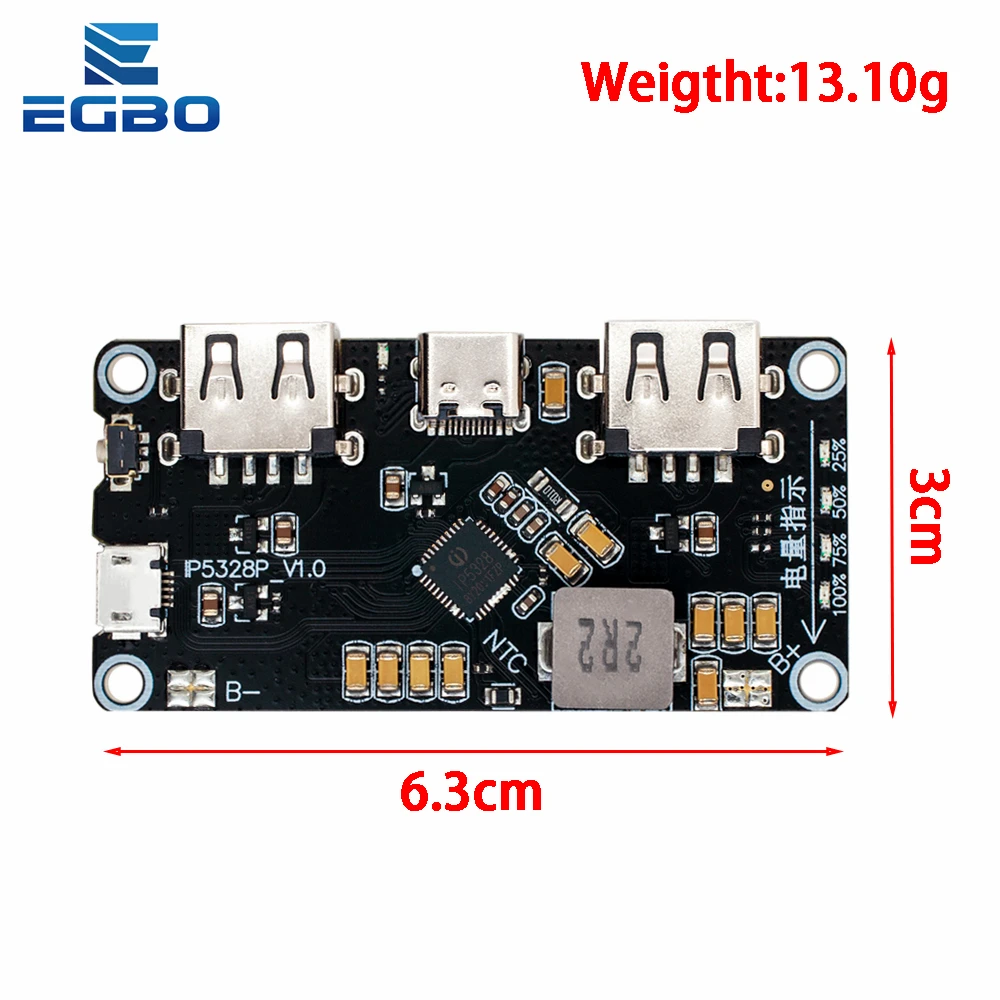

크기: 65mm * 32.5mm 초박형 코너 구멍 직경 3mm

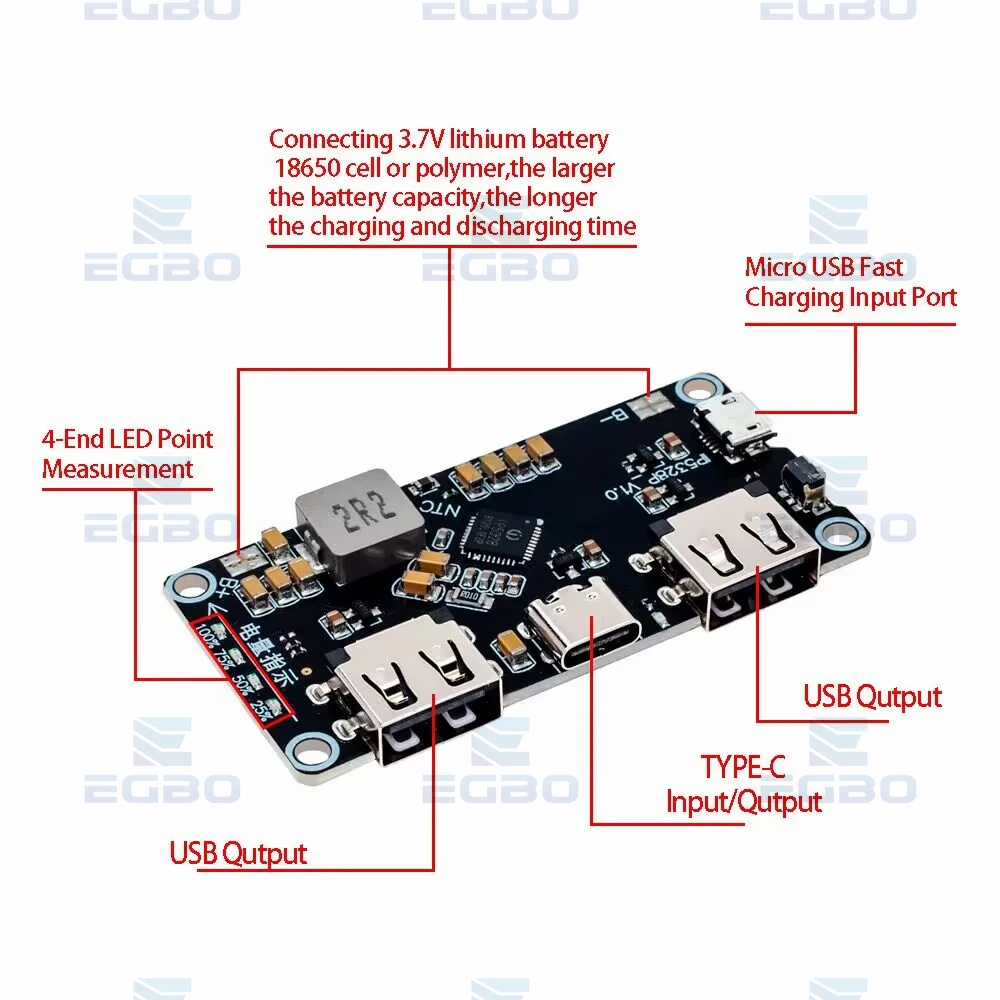

출력 인터페이스: USBA + USBA + TYPE-C 고속 충전 출력을 지원합니다 (고속 충전 프로토콜의 자세한 내용은 사양 참조).
입력 인터페이스: MICRO + TYPE-C 고속 충전 입력을 지원합니다 (고속 충전 프로토콜의 자세한 내용은 사양 참조)
배터리 유형: 단일 셀에 병렬로 연결된 3.7V 배터리 (수집 또는 18650 리튬 배터리), 용량은 제한되지 않습니다, 용량이 클수록, 더 긴 충전 및 방전 시간, 안전을 위해 보호 보드를 추가하십시오. 마더 보드에는 긍정적 인 점과 부정적인 점이 있습니다. 배터리가 허용되지 않습니다 연결이 취소되면 마더 보드가 위험에 처하게됩니다!!
빠른 충전 표시: 입력 및 출력 고전압 고속 충전 표시기
변환 효율: 95% 효율 (전압에 따라 전력 효율이 달라짐) 자세한 내용은 사양 참조
키를 누릅니다: 키의 지속 시간은 60ms 보다 길지만 2 초 미만입니다. 이는 짧은 누름 동작입니다. 짧게 누르면 전원 표시등이 켜지고 출력이 향상됩니다. 10 초 이상 누르면 전체 시스템이 재설정됩니다. 30ms 미만의 키 누름에는 응답이 없습니다.
휴대 전화 삽입 자동 감지 기능:
IP5328P 는 전화 플러그인을 자동으로 감지하고 대기 모드에서 즉시 깨어나고 부스트 5V 를 켜서 전화를 충전하고 키 작동을 저장하며 키리스 솔루션을 지원합니다.

기능 설명:
낮은 배터리 잠금 및 활성화
IP5328P 가 배터리에 처음 연결되면 배터리 전압에 관계없이 칩이 잠기고 전원 표시등의 가장 낮은 비트가 깜박입니다 4
다시 알림 메시지를 표시합니다. 비충전 상태에서 배터리 전압이 너무 낮아 저전력 종료를 트리거할 수 없는 경우 IP5328P 도 잠금 상태로 들어갑니다.
잠긴 상태에서 정적 전력 소비를 줄이기 위해 IP5328P 에는 휴대폰 삽입 감지 기능이 없으며 버튼을 눌러 활성화 할 수 없습니다. 이
키를 누르면 부스트 출력이 활성화될 수 없지만 전원 표시등의 가장 낮은 위치가 4 번 깜박거려 프롬프트가 표시됩니다.
잠긴 상태에서 칩 기능을 활성화하려면 충전 상태를 입력해야합니다.

충전
IP5328P 는 동기 스위치 구조를 지원하는 정전류, 정전압 리튬 배터리 충전 관리 시스템을 갖추고 있습니다. 다른 충전 전력을 자동으로 일치시킬 수 있음
압력 사양.
배터리 전압이 3V 미만이면 250mA 세류 충전을 사용하십시오. 배터리 전압이 3V 보다 크면 입력 정전류 충전, 배터리 단자 최대 충전
전류 5.0A; 배터리 전압이 설정된 배터리 전압에 가까울 때 정전압 충전을 입력하십시오. 배터리 단자 충전 전류가 약 300mA 미만이고 배터리
셀 전압이 정전압에 가까워지면 충전을 중지하십시오. 충전 후 배터리 전압이 4.1V 미만이면 배터리를 충전하십시오.
IP5328P 는 500 kHz의 스위칭 주파수를 가진 스위치 충전 기술을 채택합니다. 일반 5V 입력 충전, 최대 입력 전력은 10W 입니다. 고속 충전 입력
충전시 최대 입력 전력은 18W 입니다. 배터리의 최대 충전 전류는 5.0A 에 도달 할 수 있으며 충전 효율은 최대 94% 이며 충전 시간을 3/4 단축 할 수 있습니다.
IP5328P 는 충전 전류를 자동으로 조정하여 다른 부하 용량 어댑터에 맞게 조정합니다.
IP5328P 는 동일한 충전 및 방전을 지원하지 않으며 입력 고전압이 충전 된 장치를 손상시키는 것을 방지하기 위해 충전 상태에서 출력 방전 포트가 닫힙니다.
부스트
IP5328P 는 고전압 출력을 지원하는 동기식 스위칭 컨버터 시스템을 통합하고 5V ~ 12V 의 넓은 전압 범위 출력, 음극
부하 용량은 5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A 입니다. 스위칭 주파수는 375 KHz입니다. 내장 소프트 스타트
기능, 시동시 과도한 돌입 전류로 인한 고장 방지, 과전류 출력, 단락, 과전압, 과온도 및 기타 보호 기능,
시스템의 안정적이고 안정적인 작동을 보장합니다.
부스트 시스템의 출력 전류는 IC 온도가 설정보다 낮도록 온도에 따라 자동으로 조정될 수 있습니다.

온도.
