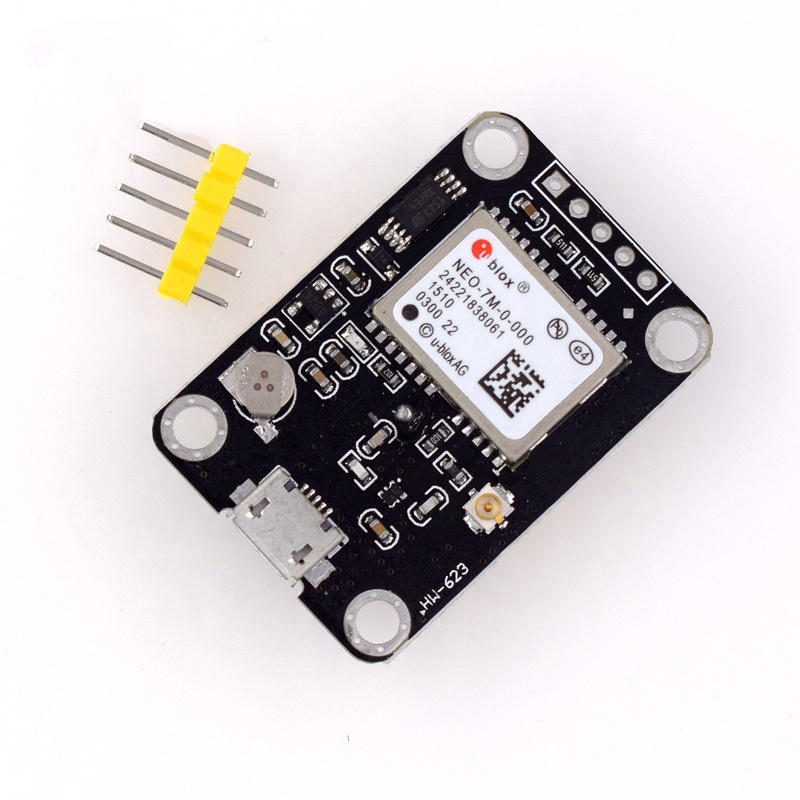

GPS 모듈 NEO-7M 7N APM2.5 EEPROM 네비게이션 위성 포지셔닝과 비행 제어

제품 설명

GPS 데이터 패키지의 최신 다운로드 주소: https://pan.baidu.com/s/1mhM0l7q

NEO-6M GPS 모듈은 높은 감도, 낮은 전력 소비, 소형화 및 매우 높은 추적 감도를 가지고, 크게 포지셔닝 범위를 확장합니다. 좁은 도시 하늘과 빽빽한 정글 환경과 같이 일반적인 GPS 수신기 모듈이 위치할 수 없는 장소에서는 NEO-6M 고정밀 위치 선정을 구현할 수 있습니다. 모듈의 고감도, 작은 정적 드리프트, 낮은 전력 소비 및 경량 크기는 PDA, 차량 모니터링, 휴대 전화, 카메라와 같은 자동차 및 핸드 헬드 장치의 응용 프로그램에 적합합니다. 및 기타 모바일 포지셔닝 시스템으로 GPS 제품 애플리케이션에 가장 적합한 선택입니다.

모듈 크기: 37.4x26.2

1. 전압

입력 전압: 3.3-5.5V

전력 방출

일반 모드: 50 mA

절전 모드: 30 mA

2. 온도

작동 온도-40 ° Cto + 85 ° C

보관 온도-55 ° Cto + 100 ° C

3. 핀 설명 및 전기 연결

모듈 핀

하나

VCC

전원 핀 입력 3.3-5.5V

두

GND

전원 공급 장치 접지

세

RXD

모듈 직렬 포트 수신 핀-마이크로 컨트롤러 직렬 포트 TXD 전송에 연결

넷

TXD

모듈 직렬 포트 전송 핀-마이크로 컨트롤러 직렬 포트 RXD 수신에 연결

다섯

조달청

클럭 펄스 출력 핀

모듈의 PPS 핀이 빨간색 LED 표시등에 연결되어 있습니다.

항상 켜짐: 정상 작동이지만 위치가 깜박이지 않음: 위치 지정 성공

4. 보

모듈의 기본 Baud는 9600 입니다.

5. 특성 매개 변수

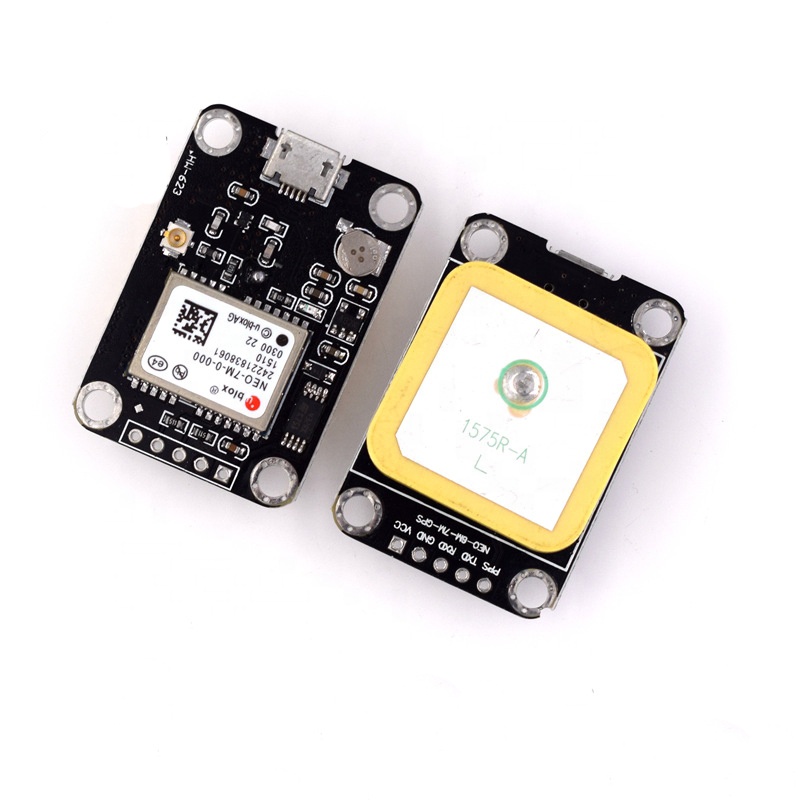

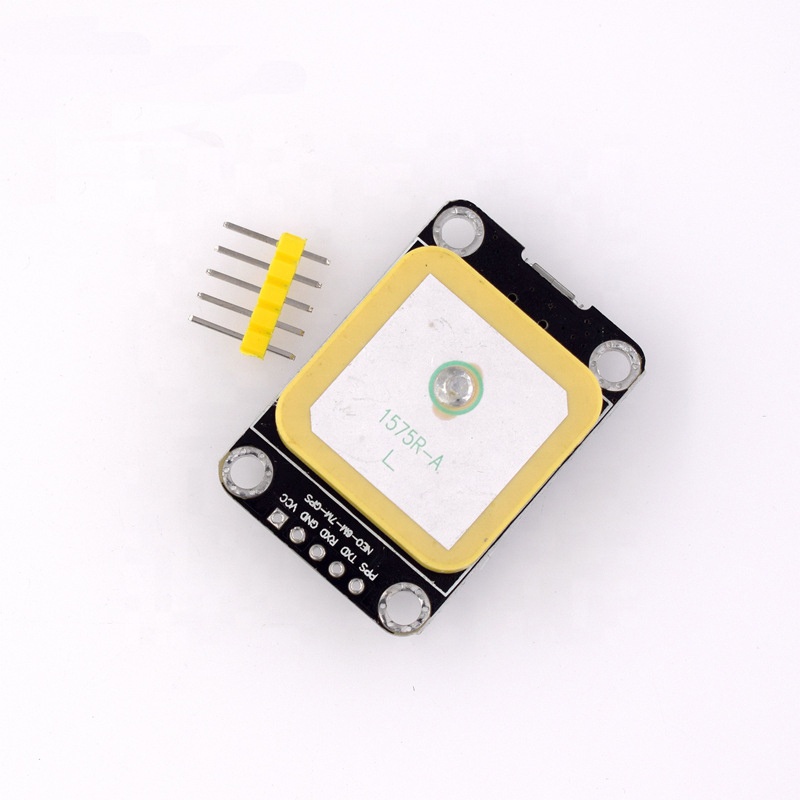

이 모듈에는 세라믹 안테나와 IPEX 인터페이스가 함께 제공되어 다른 활성 안테나에 연결됩니다.

이 모듈은 무선 주파수 증폭 회로를 추가하여 스타 검색을 가속화하는 데 도움이됩니다.

이 모듈에는 전원을 껐을 때 ephemeris 데이터를 유지할 수있는 충전식 백업 배터리가 함께 제공됩니다.

모듈은 3.3V/5V 레벨과 호환되므로 다양한 마이크로 컨트롤러 시스템을 쉽게 연결할 수 있습니다
