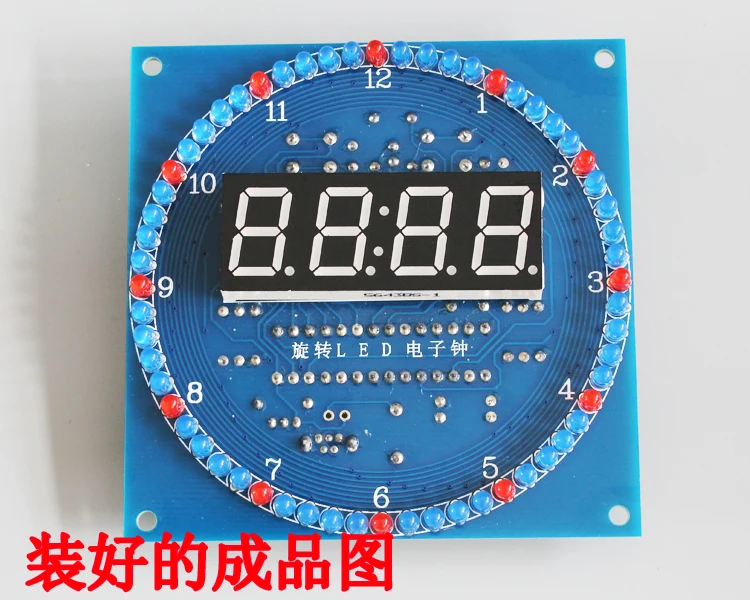

LED 전자 시계 회전

특징: 전자 시계는 디지털 튜브 디스플레이 디자인의 원리를 채택하고 플러그인 구성 요소의 디자인을 채택하며 높은 성공률을 보입니다. 6 개의 시간 애니메이션, 효과적인 시간 표시 및 다양한 기능이 포함되어 있습니다. LED 깜박이는 조명에는 4 가지 오프라인 애니메이션 디스플레이 모드, 조명 효과가 포함됩니다. 과일은 매우 장식적이어서 가정과 테이블에 좋은 미학을 가져옵니다. 전자 시계는 시간과 온도로 번갈아 표시됩니다. 정확하고 파워 다운 메모리 이동 시간 기능. 알람 시계 기능을 사용하면 끌 수 있습니다. 조명 제어 기능으로 환경에 따라 밝기를 조정하십시오.

회로 원리:

단일 칩 마이크로 컴퓨터를 주 제어 장치로 사용하여 DS1302 이동 시간 칩을 사용하여 정확한 이동 시간 시계 소스를 제공하고 디지털 튜브와 결합되며 LED 조명은 특정 시간 값을 표시합니다. 온도 광도 감지 요소와 결합하여 밝기 조정 및 온도 체크 부착 가능합니다. 테스트 기능. 단일 칩의 제어 버튼은 필요한 키 입력 조정 기능과 결합되며 클럭 사운드는 단일 칩에 의해 처리 된 다음 경고음이 울립니다.

일반적인 문제:

1. 용접 순서가 잘못되었습니다. 먼저 LED 램프를 납땜 한 다음 후면 구성 요소를 납땜하고 디지털 튜브를 납땜 한 다음 마지막으로 칩을 삽입하는 것이 좋습니다. 2. LED 조명은 양극과 음극, 긴 다리 및 양극에주의하십시오. 3. 칩 노치와베이스 노치는 보드에서 확인 된 노치와 일치해야합니다. 4. 부저 주의 양극 및 음극, 긴 발 양극극, 따라야 할 저항 값 로고에 일관되게. 5. 삼극관은 보드와 같은 모양으로 삽입되어야합니다. 6. 디지털 튜브는 방향에주의를 기울이고 소수점은 아래에 있습니다. 7. 전원 공급 장치 양극과 음극에주의하십시오. 전원 공급 장치 DC 전압은 5V 입니다. 8. 솔더 반바지 및 솔더 조인트가 있는지 확인하십시오. 이 현상은 일반적입니다. 9. 디스플레이가 비정상이거나 시간이 지나지 않으면 DS1302 및 버튼을 제거하십시오. 배터리를 연결 한 다음 DS1302 을 연결하고 배터리를 연결하지 않은 다음 전원을 켜십시오. 10. 개별 조명이 켜지지 않으면 조명이없는 조명 및 납땜의 솔더 단락을 확인하고 확인한 다음 조명이 켜지지 않으면 조명을 변경하십시오. 11. 네 개의 디지털 튜브에 항상 켜져 있고 강조 표시된 동일한 세그먼트 코드가 있는 경우 LED의 정전기 고장으로 인해 일부 LED도 항상 켜져 있습니다. 단일 칩 핀이이 램프와 공유되도록하는 디지털 튜브.

LED 전자 시계 회전

부록: 4 링 및 5 링 컬러 링 저항기의 특정 식별 방법
