LCD 디스플레이 모듈 RGB TFT ST7735S 드라이브 IC 컬러 SPI 인터페이스 직렬 포트 Arduino SMT32 DIY 키트
|
|||||||||||||||||
| 商品購入についてのご案内 | |||
|
|||

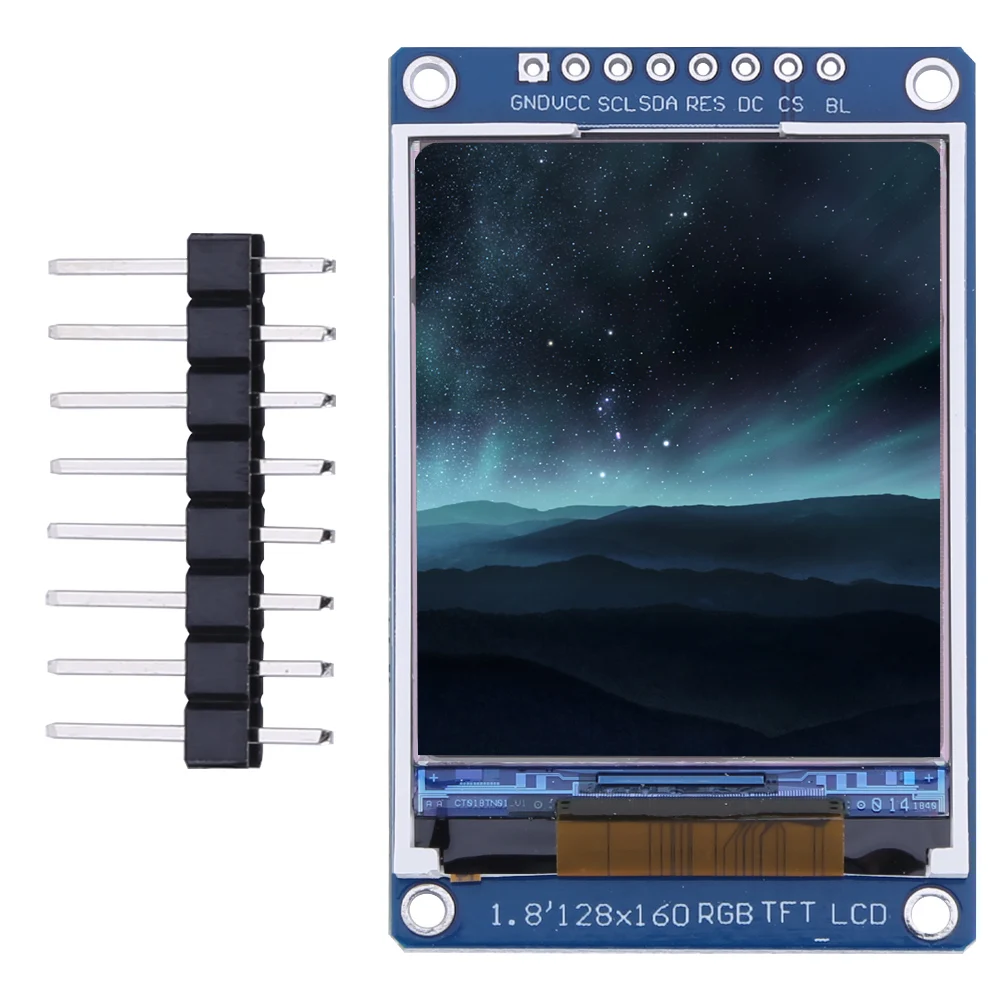

1.8 인치 LCD 화면 RGB TFT 컬러 디스플레이 모듈 SPI ST7735S 드라이브 IC 디스플레이 모듈 Arduino SMT32 DIY 키트에 대한 128x160 해상도
특징:
1. 고품질 이미지 디스플레이:이 TFT 기술 기반 LCD 화면은 높은 밝기와 대비로 더 선명하고 생생한 이미지를 표시 할 수 있습니다. 실내 및 실외 환경 모두에서 좋은 시야를 보장합니다.
2. 더 넓은 시야각:기존의 LCD 화면과 달리이 TFT LCD 화면은 IPS 기술을 사용하여 측면 또는 각도에서 볼 때도 색상 왜곡이나 이미지 저하없이 더 넓은 시야각을 허용합니다.
3. 빠르고 쉬운 의사 소통:화면 모듈은 빠른 데이터 전송 및 쉬운 제어를 위해 SPI 인터페이스를 채택합니다.
4. 다중 디스플레이 모드:가로, 세로, 흑백 반전 등과 같은 다양한 디스플레이 모드를 지원하는이 LCD 화면은 다양한 응용 프로그램 요구를 충족시킬 수 있습니다.
5. 저전력 소비:ST7735S 드라이버 IC가 장착되어 저전압 및 저전력 소비를 위해 설계된이 1.8 인치 LCD 화면 모듈은 스마트 워치, 게임 콘솔, MP3 플레이어와 같은 소형 전자 장치에 사용하기에 적합합니다. 등. 배터리 수명 연장하고 기기 전력 소비 줄이는 데 도움 줍니다.
사양:
원산지: 중국 본토
크기: 1.8 인치
디스플레이 모드: a-TFT
표시 형식: 그래픽 128RGB * 160 점 행렬
입력 데이터: SPI 인터페이스
드라이버: IC ST7735S
해상도: 128*160
LCD 유효 면적: 28.03 (W) * 35.04 (H)
픽셀 크기: 0.219 (W) * 0.219 (H)
작동 온도: -20 ~ 70 ° C
외부 치수: 35 (W) * 56 (H) * 3.45 +/-0.1 (T) mm
무게: 30g
핀 설명: PIN 코드
1. GND 그라운드
2. VCC 전원 공급 장치 3.3V
3. SCL 직렬 시계 핀.
4. SDA 직렬 데이터 입력
5. RES LCM 리셋 핀 이 핀은 리셋 신호 입력입니다. 핀이 부족하면 칩이 초기화되어 실행됩니다. 정상 작동 중에는이 핀을 높은 수준으로 유지하십시오.
6. DC 데이터/명령 제어
7. CS 칩 선택
8. BLK 백라이트 제어 핀
특징:
1. 고품질 이미지 디스플레이:이 TFT 기술 기반 LCD 화면은 높은 밝기와 대비로 더 선명하고 생생한 이미지를 표시 할 수 있습니다. 실내 및 실외 환경 모두에서 좋은 시야를 보장합니다.
2. 더 넓은 시야각:기존의 LCD 화면과 달리이 TFT LCD 화면은 IPS 기술을 사용하여 측면 또는 각도에서 볼 때도 색상 왜곡이나 이미지 저하없이 더 넓은 시야각을 허용합니다.
3. 빠르고 쉬운 의사 소통:화면 모듈은 빠른 데이터 전송 및 쉬운 제어를 위해 SPI 인터페이스를 채택합니다.
4. 다중 디스플레이 모드:가로, 세로, 흑백 반전 등과 같은 다양한 디스플레이 모드를 지원하는이 LCD 화면은 다양한 응용 프로그램 요구를 충족시킬 수 있습니다.
5. 저전력 소비:ST7735S 드라이버 IC가 장착되어 저전압 및 저전력 소비를 위해 설계된이 1.8 인치 LCD 화면 모듈은 스마트 워치, 게임 콘솔, MP3 플레이어와 같은 소형 전자 장치에 사용하기에 적합합니다. 등. 배터리 수명 연장하고 기기 전력 소비 줄이는 데 도움 줍니다.
사양:
원산지: 중국 본토
크기: 1.8 인치
디스플레이 모드: a-TFT
표시 형식: 그래픽 128RGB * 160 점 행렬
입력 데이터: SPI 인터페이스
드라이버: IC ST7735S
해상도: 128*160
LCD 유효 면적: 28.03 (W) * 35.04 (H)
픽셀 크기: 0.219 (W) * 0.219 (H)
작동 온도: -20 ~ 70 ° C
외부 치수: 35 (W) * 56 (H) * 3.45 +/-0.1 (T) mm
무게: 30g
핀 설명: PIN 코드
1. GND 그라운드
2. VCC 전원 공급 장치 3.3V
3. SCL 직렬 시계 핀.
4. SDA 직렬 데이터 입력
5. RES LCM 리셋 핀 이 핀은 리셋 신호 입력입니다. 핀이 부족하면 칩이 초기화되어 실행됩니다. 정상 작동 중에는이 핀을 높은 수준으로 유지하십시오.
6. DC 데이터/명령 제어
7. CS 칩 선택
8. BLK 백라이트 제어 핀
참고:
모니터 및 조명 효과가 다르기 때문에 항목의 실제 색상이 그림에 표시된 색상과 약간 다를 수 있습니다. 감사합니다!
수동 측정으로 인해 1-2cm 측정 편차를 허용하십시오.
1 x LCD 디스플레이 모듈
