【배송 목록】

1. RC522 MINI 모듈 1 개 2. 표준 S50 빈 카드 1 개 3. S50 모양의 카드 1 개 (그림과 같은 키체인 모양) 4, 노란색 직선, 구부러진 행 핀

【RC522 미니 치수】

[전기 매개 변수 소개]

작동 전류: 13-26mA/DC 3.3V 유휴 전류: 10-13mA / DC 3.3V 수면 전류: <80uA 피크 전류: <30mA 작동 주파수: 13.56MHz 지원되는 카드 유형: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire 제품의 물리적 특성: 크기: 37.5mm × 33mm 환경 작업 온도: -섭씨 20 ~ 80 도 환경 저장 온도: 섭씨 40 ~ 85 도 상대 습도: 5% ~ 95% 상대 습도

【RC522 MINI 인터페이스 정의】

위의 판매 지점에 대한 세부 정보를 설명하고 잠재 사용자에게 신뢰를 제공하십시오.

【RC522 미니 회로도 】

[RC522 칩 소개]

MF RC522 는 13.56MHz 비접촉식 통신에 사용되는 고통합 읽기/쓰기 카드 칩입니다. 그것은 "3 테이블" 응용 프로그램을 위해 NXP에서 도입 한 저전압, 저비용, 소형 비접촉 카드 리더 칩입니다. 스마트 미터 및 휴대용 핸드 헬드 장치 개발을위한 좋은 선택입니다. MF RC522 는 고급 변조 및 복조 개념을 활용하고 13.56 MHz에서 모든 유형의 수동 비접촉 통신 방법과 프로토콜을 완벽하게 통합합니다. 14443A 호환 트랜스폰더 신호를 지원합니다. 디지털 부분은 ISO14443A 프레임 및 오류 감지를 처리합니다. 또한 빠른 CRYPTO1 암호화 알고리즘을 지원하고 MIFARE 시리즈 제품을 확인합니다. MFRC522 는 최대 424 kbit/s의 양방향 데이터 속도와 함께 MIFARE 시리즈의 고속 비접촉 통신을 지원합니다. 13.56MHz 고통합 읽기-쓰기 카드 제품군의 새로운 멤버로서, MF RC522 는 MF RC500 및 MF RC530 과 많은 유사점을 가지고 있으며, 많은 기능과 차이점이 있습니다. 호스트와의 통신을 위해 SPI 모드를 사용하여 배선을 줄이고 PCB 보드 크기를 줄이며 비용을 절감합니다.

[RFID 모듈 소개]

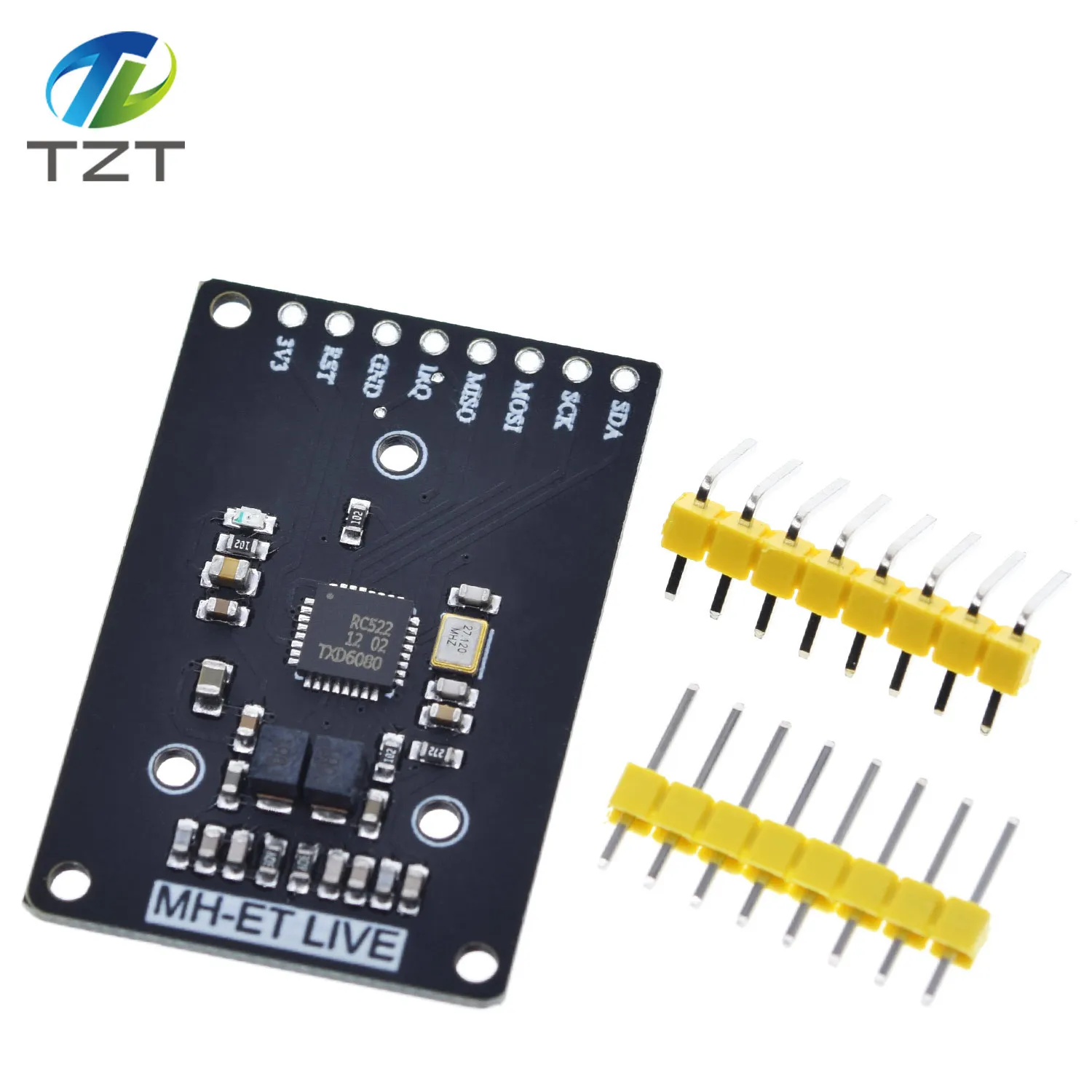

MF522-MINI 모듈은 RC522 오리지널 칩을 사용하여 카드 판독기 회로를 설계합니다. 모듈은 13.56MHz 주파수에서 작동하며 ISO14443A 표준을 준수합니다. 그것은 Mifare1 S50, Mifare1 S70, Mifare 라이트, Mifare 울트라 라이트 및 Mifare 프로를 지원할 수 있습니다. 장치 개발 및 카드 판독기 개발과 같은 고급 응용 프로그램 사용자 및 RF 카드 단말기를 설계/생산해야 하는 사용자에게 적합합니다. 이 모듈은 다양한 판독기 금형에 직접로드 할 수 있습니다. 모듈은 3.3 V의 전압을 채택하고 SPI 인터페이스의 몇 가지 간단한 라인을 통해 사용자의 모든 CPU 보드와 직접 연결할 수 있습니다. 모듈의 안정적이고 안정적인 작동과 긴 판독 거리를 보장 할 수 있습니다. 모듈은 사용하기 쉽고 신뢰성이 높으며 크기가 작습니다. 고객이 쉽고 빠르게 비접촉식 카드를 시스템에 적용할 수 있도록 지원하는 등의 기능.
