STM32F401RCT6 / STM32F401CCU6 코어 보드 시스템 MicroPython 개발
|
|||||||||||||||||
| 商品購入についてのご案内 | |||
|
|||
STM32F401RCT6 개발 보드의 새 버전은 STM32F401CCU6 의 이전 버전과 완벽하게 호환되며 칩 패키지에 차이가 있으며 직접 교체 할 수 있습니다.
데이터 다운로드 링크: https://pan.baidu.com/s/16JkaaW5h65oxxe4guZp1ew 추출 코드: d192
STM32 화상 다운로드 지침: https:// www.weact-tc.cn/2019/11/30/STM32Download/
파트 마이크로 파이썬 튜토리얼: https:// www.weact-tc.cn/2020/01/01/micropython/
ISP 모드 다운로드
방법 1: 전원을 켤 때 BOOT0 키와 Reset 키를 길게 누른 다음 reset 키를 놓고 0.5 초 후에 BOOT0 키를 놓습니다.
방법 2: 전원 끄기 상태에서 BOOT0 키를 누른 상태에서 전원을 켠 후 0.5 초 동안 BOOT0 을 놓습니다.
USB 데이터 케이블은 mcu의 TYPE-C 인터페이스에 연결되고 직렬 포트는 PA9 및 pa10 에 연결됩니다. 소프트웨어 다운로드에는 STM32CubeProg 및 WeAct 스튜디오 다운로드 도구가 권장됩니다.
직렬 포트 다운로드
직렬 포트에 USB (예. : CH340) TX-PA10 RX-PA9 MCU Type-c를 컴퓨터에 연결하지 마십시오. 외부 전원 공급 장치를 사용해야합니다.

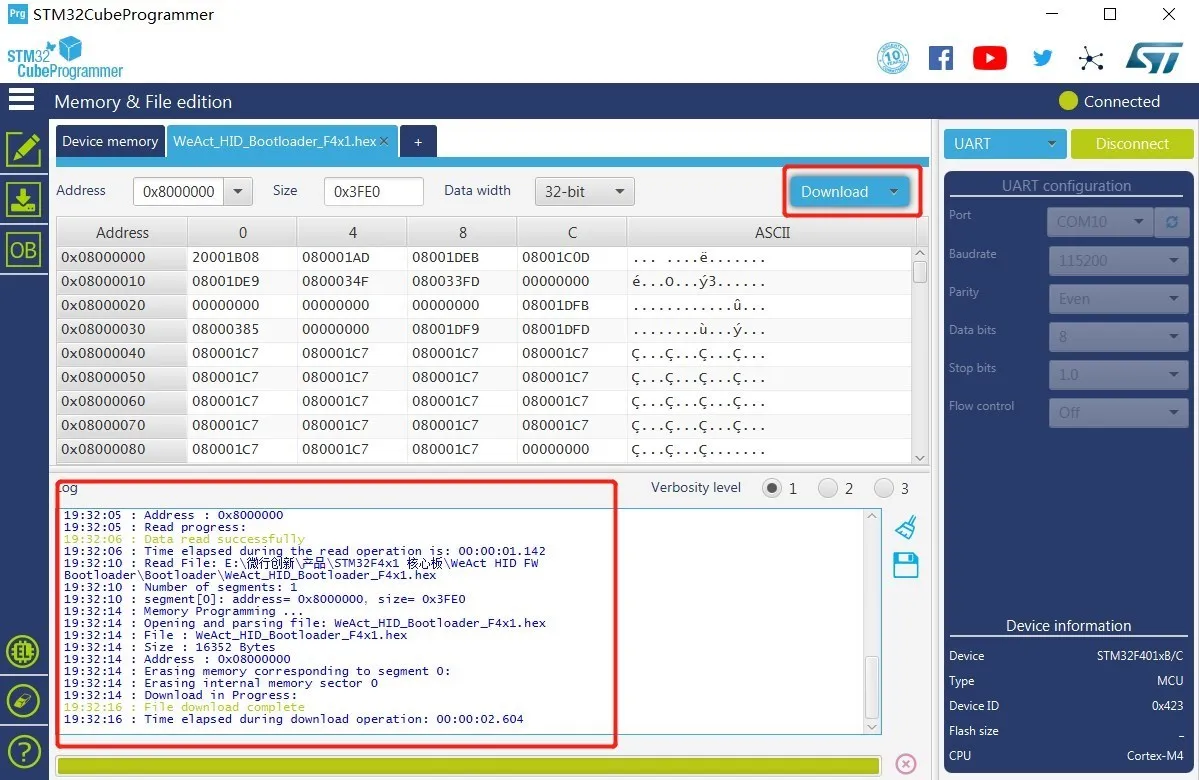

직렬 포트 다운로드에 STM32CubeProgammer 사용
USB 다운로드 (DFU 다운로드)
1. Stm32cubecrafmer 선택 USB 모드 및 WeAct 스튜디오 다운로드 도구. WeAct Studio USB 다운로드 도구. Bat를 두 번 클릭하고 프롬프트로 작업을 수행하십시오.
1. Mcu는 ISP 모드로 들어가고 USB 데이터 케이블로 컴퓨터를 연결합니다.
2. 펌웨어를 선택하고 직렬 포트를 통해 다운로드하는 것과 동일한 다른 작업을 수행하십시오.
장치 관리자-> 범용 직렬 버스 장치 STM32 부트 로더 또는 FS 모드 장치의 dfu가 나타납니다.
DFU 모드의 STM 장치가 표시되면 장치를 마우스 오른쪽 단추로 클릭하고 장치의 드라이버 소프트웨어 삭제를 선택하십시오. 그런 다음 WeAct Studio 다운로드 도구/DFU_Driver/driver/디렉토리에 드라이버를 설치하십시오. STM32Bootloader. Inf를 선택하고 설치를 마우스 오른쪽 단추로 클릭하십시오.
USB 다운로드는 기상 조건으로 인해 불안정 할 수 있습니다. 예를 들어 다음 오류가 반복적으로 발생하거나 장치를 식별 할 수없는 경우 직렬 포트를 사용하고 USB 연결을 분리하십시오.
| 12 | 오류: 세그먼트 [0] 를 다운로드하지 못했습니다.오류: 파일을 다운로드하지 못했습니다. |
위의 오류의 원인은 다음과 같습니다. 실내 온도가 낮고 HSI 편차가 발생합니다. USB 다운로드는 외부 고속 크리스탈 발진기를 사용하는 반면 ISP 프로그램 (st의 부트 스트랩 프로그램) 은 hsi를 통해 외부 크리스탈 발진기의 주파수를 측정 한 다음 시계를 구성합니다. HSI 편차가 너무 크면 HSE 측정 빈도가 잘못되어 잘못된 USB 타이밍 및 다운로드 오류가 발생합니다. 자세한 내용은 웹 디스크/일반 문서/AN2606 STM32 마이크로 컨트롤러 시스템 메모리 부트스트랩 mode.pdf 를 참조하십시오.
솔루션: mcu를 25 ° C 이상으로 적절하게 가열하십시오 (손 열)
STM32 의 SW 포트를 연결하십시오.
SW 인터페이스
GND
SCK
디오
3.3 V
MDK 소프트웨어에서 다운로드 버튼을 클릭하거나 STM32CubeProg 에서 ST-링크를 선택하고 프롬프트를 따릅니다.
CubeMX 프로젝트 또는 라이브러리 프로젝트를 사용하여 SW 디버그 인터페이스를 활성화합니다. 그렇지 않으면 디버거가 mcu를 식별할 수 없습니다.
코드 엔지니어링 수정 발진기 설정이 잘못되었거나 디버거가 mcu를 식별 할 수없는 다른 이상 현상이 발생합니다. 이때 mcu를 ISP 모드로 수동으로 설정하면 디버거가 mcu를 식별 할 수 있습니다.
ISP 모드는 ST 회사가 mcu에서 굳힌 시작 코드 일뿐입니다. BOOTx 설정을 확인하고 실행 모드가 0x08000000 주소로 점프하고 다운로드 모드가 다운로드 명령을 기다립니다. 이때 SW 디버그 다운로드 인터페이스가 열려 있고 디버거가 MCU 코드를 읽고 다운로드할 수 있습니다.
-
JTAG 인터페이스 전송 SW 인터페이스 TMS SWDIO TCK SWCLK VTEST 1 핀 일부 jlinks는 mcu를 인식하기 위해 3.3 v에 연결해야합니다. 3.3V 3.3V 3.3V GND - 디버깅 인터페이스는 SW 인터페이스와 JTAG 인터페이스로 분류됩니다. 암 디버거가 SW 인터페이스를 지원합니다.
- Jlink는 칩에 연결할 수 있지만 다운로드 할 수 없습니다. JLink 드라이버를 새 버전으로 업그레이드하십시오. V6.50a 테스트를 사용할 수 있습니다.
- Weact_hid_fw_부트 로더 다운로드
- 소프트웨어를 다운로드하려면 나를 클릭하십시오.
- STM32F4 시리즈 코어 보드 만 지원됩니다.
- STM32F401CC, STM32F401CE, STM32F411CE 코어 보드를 사용할 수 있으며 51 MCU 다운로드와 유사하지만 직렬 포트가 없으며 하나의 데이터 케이블 만 사용할 수 있습니다.
- Keil 프로젝트를 두 곳에서 수정합니다 (자세한 내용은 비디오 참조). 직렬 포트 다운로드보다 빠르고 편리합니다.
-
- 앱 엔지니어링 수정 방법
- 예제 프로젝트 rom의 시작 주소를 0x8004000 으로 변경
- STM32CubeIDE 설정
-
- Main () 의 시작 부분에 다음 코드를 추가합니다.
- 1 SCB->VTOR = FLASH_BASE 0x4000;
-
소프트웨어 사용 절차
코어 보드가 데이터 라인이있는 컴퓨터에 연결되어 있고 숨겨진 장치가 나타납니다.
키 키를 길게 눌러 전원을 켜거나 부트 로더를 재설정하십시오.
펌웨어를 선택하고 "펌웨어 다운로드" 를 클릭하여 다운로드를 완료하십시오
Keil을 다시 선택하지 않고 다시 컴파일 할 때 선택한 펌웨어가 업데이트됩니다
부트 로더 메서드가 표시됩니다.
<키 키> 를 길게 누르고 전원을 켜거나 재설정하면 C13 이 깜박여 해제됩니다.
부트 로더에 들어가려면 stm32f401_test_APP 0x8004000.zip 프로젝트를 참조하십시오.
- 부트 로더에서
- C13 의 클릭/더블 클릭
를 켜고 끕니다. - SW 디버그 포트가 열려 있습니다. 디버거를 사용하여 DFU 모드로 들어 가지 않고 데이터를 구울 수 있습니다.
부트 로더 메서드 종료
재설정 MCU, 재설정 키/상위 컴퓨터 클릭
참고:
부트 로더가 처음으로 레코딩되면 mcu가 다운되지 않고 C13 이 200MS 깜박이고 mcu를 다시 설정합니다.
부트 로더 및 앱 굽기 소프트웨어 소스가 열려 있지 않습니다.
