설명

Keyesudio SIM5320E 3G 모듈은 휴대 전화 모듈이며 GPRS 데이터 전송에 사용할 수 있으며 모바일 및 유니콤을 모두 지원합니다. 이 모듈은 GPS 포지셔닝 기능을 가지고 있으며 강력한 기능과 외부 회로 등이 적습니다. 네트워크 및 RF 멀티 슬롯 전송을 등록 할 때 전류 소비 피크가 2A 에 도달 할 수 있으므로 필연적으로 전압 저하가 발생하므로 전원 시스템에는 일반적으로 2A 이상의 전류 공급 기능이 필요합니다.

인터페이스 설명

? 전원 공급 장치: DC 5V 2A 이상.

? 통신 인터페이스: 5V/3.3V 마이크로 컨트롤러와 호환되는 TTL 레벨 직렬 포트 그룹; USB 인터페이스를 사용하여 컴퓨터 디버깅에 직접 연결할 수 있습니다.

? GPS 안테나 인터페이스: 활성 GPS 안테나에 대한 기본 연결 인 IPXmini 안테나 인터페이스 그룹.

? GMS 안테나 인터페이스: IPXmini 안테나 인터페이스 그룹, 기본 제공 PCB 안테나.

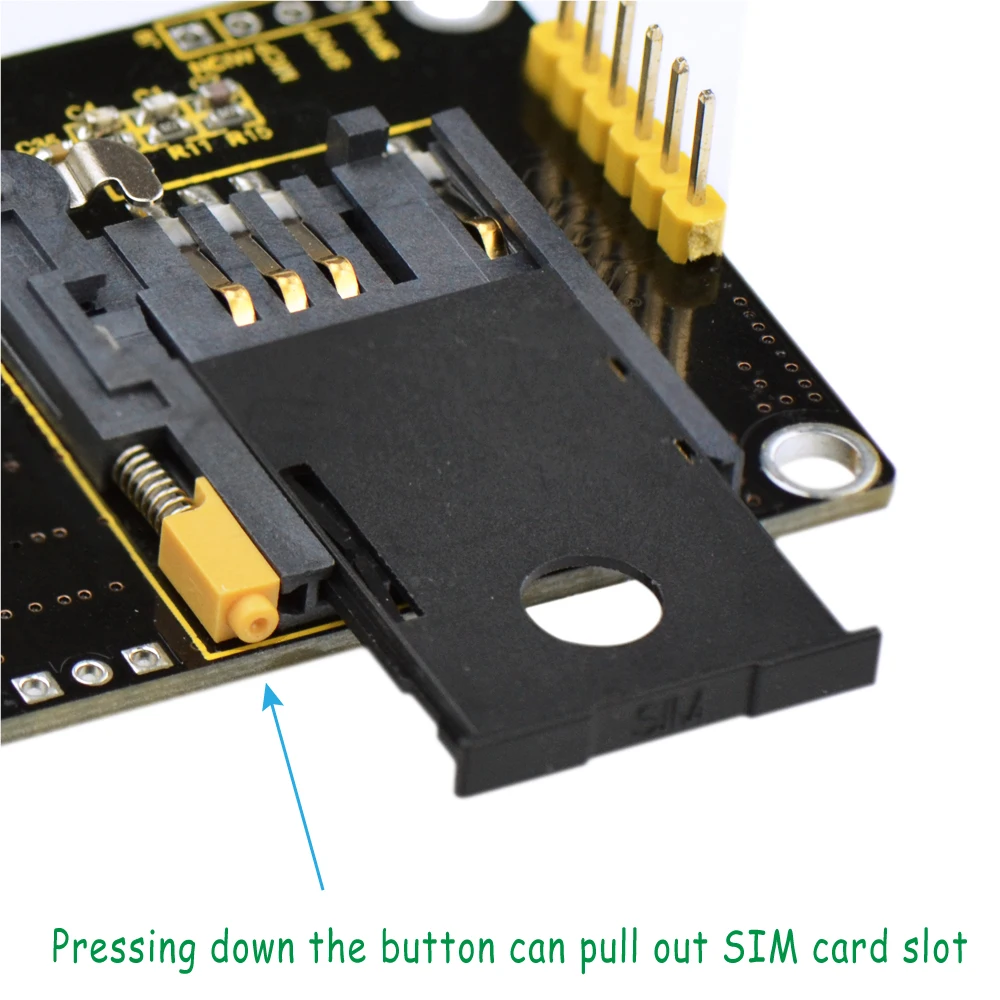

? SIM 카드 인터페이스: 서랍 유형

? USB 인터페이스: 미니 USB 인터페이스.

? 음성 마이크 인터페이스: 리드 아웃, 인터페이스는 2.54*4P 단일 행 핀 형태입니다.

? 기타 인터페이스: IIC 인터페이스 그룹, 인터페이스 그룹은 모듈의 개폐를 제어 할 수 있습니다 (모듈 기본 자체 시작).

? 표시기 LED: 하나의 LED는 모듈의 작동 상태를 나타내는 데 사용되며 다른 0603 LED는 네트워크 상태를 나타내는 데 사용됩니다.

준비

1 、 SIM 카드 삽입

2 、 J2: 전원 공급 장치 DC 5V 2A

3 、 3G ANT 인터페이스: 3G 안테나 연결

4 、 GPS ANT 인터페이스: GPS 안테나 연결

5 、 MICRO USB 인터페이스에 연결.

드라이브 설치가 완료되면 USB와 시스템 간의 통신, 5 포트

은 다음과 같이 시스템에 매핑됩니다.

USB 모뎀 COM 포트: 전화 접속 네트워킹에 사용됩니다.
안으로 명령 COM 포트: AT 명령을 처리하는 데 사용됩니다.
NMEA COM 포트: GPS 정보 출력에 사용됩니다.
진단 COM 포트: 디버깅에 사용되며 모듈의 로그 정보를 가져옵니다.
이더넷 어댑터: 지원하지 않습니다.
