고성능 다기능 HD 오디오 추출기입니다. 이 추출기는 전력 증폭기 시스템에 HDMI 호환 신호 사이에서 오디오 신호를 추출하여 TV 스피커로는 달성하기 어려운 고품질 오디오 효과를 얻을 수 있습니다.

설명:

이 HDMI 호환 오디오 추출기는 HDTV의 이상적인 이미지를 충족시킬뿐만 아니라 HDMI 호환 소스에서 추출 오디오의 필요성을 충족시킵니다.

HDMI 호환 리소스에 내장된 디지털 오디오 신호를 추출하여 3.5mm L/R 아날로그 출력과 SPDIF 출력을 통해 동시에 변환할 수 있습니다.

RCA L/R 및 SPDIF 출력은 모두 돌비 Digitla 5.1CH 및 DTS 5.1CH 를 포함한 2CH 오디오 또는 5.1CH 오디오를 지원할 수 있습니다 (돌비 디지털 플러스는 지원하지 않음).

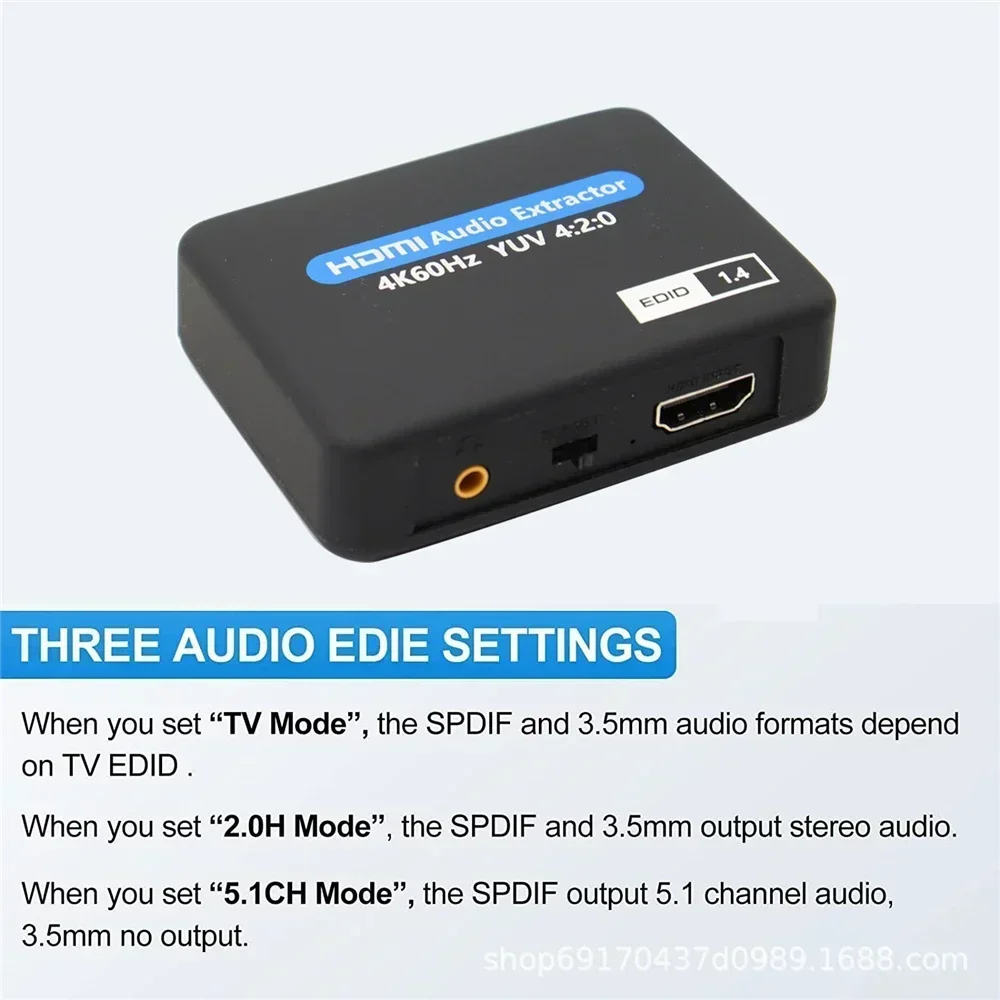

세 가지 스위칭 오디오 EDID 설정:

패스: HDMI 호환 모드. 오디오 및 비디오는 HDMI 호환 출력에서 변환 할 수 있습니다. SPDIF 및 L/R은 사운드를 출력하지 않습니다.

2CH 모드: HDMI 호환 입력에서 디지털 2CH PCM 스테레오 오디오 신호를 추출하고 RCA 스타일 L/R 아날로그 출력과 SPDIF 출력을 통해 동시에 2CH 아날로그 스테레오 출력으로 변환합니다.

5.1CH 모드: 돌비 디지털/DTS를 추출하고 SPDIF 또는 RCA L/R을 통해 출력합니다. 5.1 돌비 디지털 플러스를 지원하지 않습니다.

특징:

* 1 HDMI 호환 입력을 1 HDMI 호환 + 1 오디오 (SPDIF) 출력 + 3.5mm 아날로그 오디오 출력으로 변환

* 입력 해상도: 최대 3840x2160 @ 30Hz; 4096x2160 @ 30Hz.

* HDMI 호환오디오 신호 분리의 동기화를 달성합니다. * PASS/ 2.0CH/ 5.1CH 세 가지 종류의 오디오 모드 옵션이 있습니다.

* LED는 추출기의 작동 상태를 명확하게 나타냅니다.

사양:

HDCP 버전 ........................................... HDCP1.4

HDMI 호환 버전 ........................................... HDMI-compatible1.4b

HDMI 호환 가능한 bleresolution ............ 2160p @ 30Hz/1080p @ 50/60Hz/1080i/720p/1576i/480p/480i

지원 비디오 색상 형식 ........ 24 비트/딥 컬러 30bit,36bit

오디오 출력 ................ SPDIF + 3.5mm 오디오

최대 대역폭 ........................................... 340MHz

최대 전송률 10.2Gbps

입력/출력 TMDS 신호 ..... 0.5-1.5 볼트 p-p(TTL)

입력/출력 DDC 신호 ........... 5 볼트 p-p(TTL)

입력 케이블 거리 ...................<= 7m AWG26 표준 케이블 HDMI 호환

출력 케이블 거리 .............<= 8m AWG26 표준 케이블 HDMI 호환

최대 작동 전류 .................................... 500mA

작동 전압 ...................................... DC + 5V

작동 온도 범위 ..........(-15 ~ + 55 °C)

작동 습도 범위 ................ 5 에서 90% RH (결로 없음)

치수 (LxWxH).......... 58x53x21.9(mm)

패키지 포함:

1 X HDMI 호환 오디오 추출기

1 x 마이크로 USB 케이블

1 X 사용 설명서

참고 사항:

돌비 디지털 플러스 오디오를 지원하지 않습니다. DTS 오디오 및 돌비 디지털 오디오를 지원합니다.

저전력 HDMI 호환 장치포트의 경우 5V / 1A 전화 어댑터를 사용하여 연결할 수 있습니다.

저작권으로 보호된 콘텐츠를 지원하지 않습니다.
