특징:
1. 제품은 품질이 보장 된 고품질 재료로 만들어졌습니다.
2. 이 키트는 용접 기술 교육에 매우 적합하며 DIY 애호가에게도 매우 적합하여 실습 능력을 크게 향상시킬 수 있습니다.
3. 깜박이는 효과가있는 다채로운 LED 조명으로 구성되어있어 멀리 보거나 볼 수있는 매우 좋은 선택입니다.

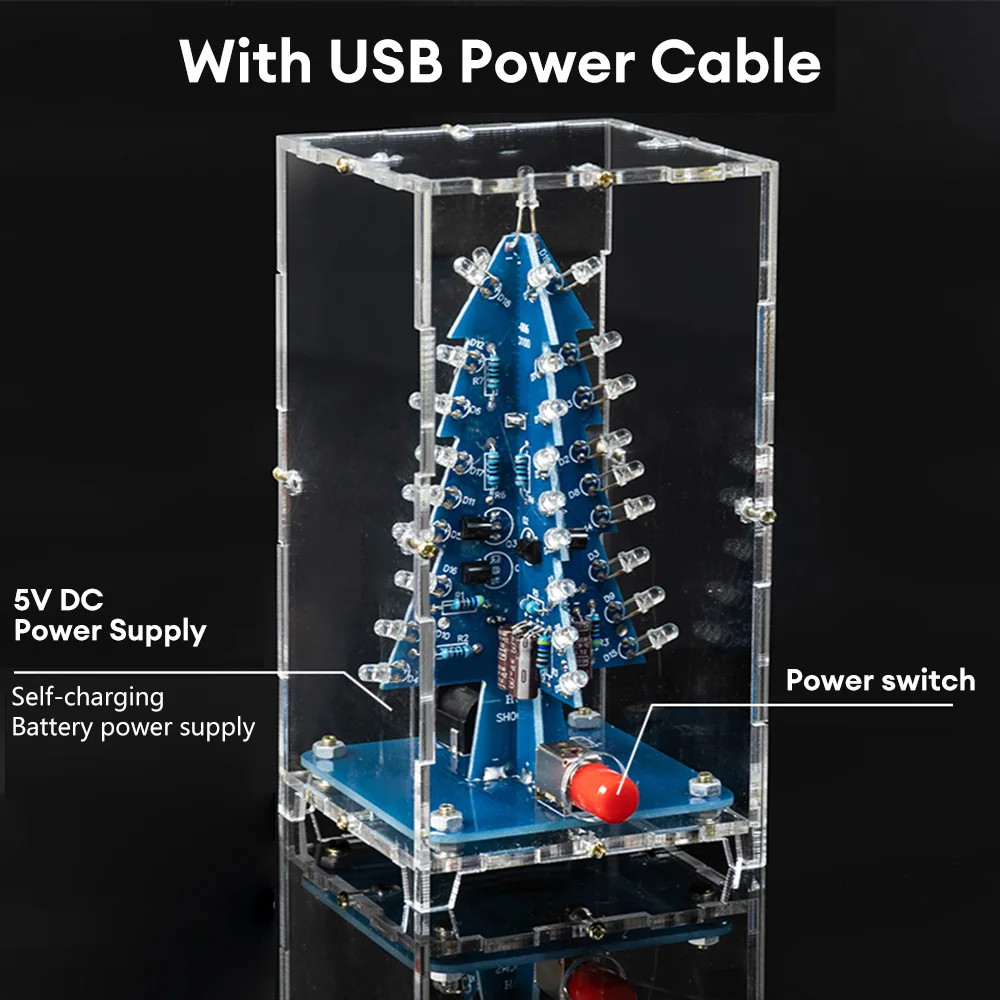

4. 제품은 느슨한 부품으로 배송되며 고객이 직접 조립해야합니다. 발송물에는 USB 전원 케이블이 함께 제공됩니다.
5. 경량 디자인을 채택한 이 제품은 다양한 응용 시나리오를 갖추고 있으며 언제 어디서나 사용할 수 있어 매우 편리합니다.

매개 변수:
이름: 다채로운 크리스마스 트리 전자 생산 키트
작동 전압: DC5V (휴대 전화 충전기, 건전지 등 선택 가능)
사양: 케이싱이 있거나없는 느슨한 부품 (자체 조립 필요)


작동 원리:
3-5 V 전원 공급 장치에 연결하면 37 개의 LED가 4 개의 그룹으로 나뉩니다. 전원이 켜질 때마다 네 개의 트랜지스터가 먼저 경쟁합니다. 그러나 구성 요소의 차이로 인해 하나의 트랜지스터만 먼저 전도합니다. 여기서 Q1 이 먼저 수행하면 LED1 그룹이 켜집니다. Q1 의 전도로 인해 컬렉터 전압이 떨어지고 커패시터 C2 의 왼쪽 끝이 감소하여 0V 에 접근합니다. 커패시터의 양쪽 끝의 전압이 갑자기 변할 수 없기 때문에 Q2 의베이스는 약 0V, Q2 컷오프, 따라서 그 컬렉터에 연결된 LED2 그룹은 소멸된다; 이 시점에서, Q2 의 고전압은 커패시터 C3 를 통해 Q3 의 컬렉터 전압을 증가시키고, Q3 도 신속하게 수행합니다. LED3 그룹이 켜집니다. 따라서 일정 기간 동안 Q1 및 Q3 의 수집가는 낮은 수준에있게됩니다. LED1 및 LED3 그룹이 켜지고 LED2 그룹이 꺼집니다. 하지만, 전원 공급 장치 저항 R2 통해 C2 충전하면 Q2 의 기본 전압 점차 증가합니다. 0.7 V를 초과하면 Q2 는 차단 상태에서 전도 상태로 변하고 컬렉터 전압은 감소합니다. LED2 그룹이 켜지고, 동시에 Q2 의 컬렉터의 전압은 C3 를 통해 감소하고 Q3 의 기본 전압도 감소합니다. Q3 전도에서 차단으로 변경되고 컬렉터 전압이 증가합니다. LED 3 그룹이 나간다. 다음으로, 위에서 설명한 프로세스에 따라 회로가 순환하고 18 개의 LED로 구성된 3 세트가 차례로 켜집니다. 동시에 두 세트의 LED가 켜지고이 LED는 하트 모양의 패턴으로 배열되어 지속적으로 깜박이고 빛을 방출하여 흐르는 디스플레이의 효과를 얻습니다.

패키지 포함 사항
크리스마스 트리 DIY 느슨한 부품 X1
