디지털 로드셀 무게 센서 HX711 브레이크 아웃 보드 AD 모듈 압력 아두이노 DIY 전자

商品購入についてのご案内

・こちらで紹介している商品はワンモアが販売する商品ではありません。

・この商品の詳細情報、原産地、などは下記の【元の商品ページで開く】をクリックすると通販サイトで確認できます。

・この商品は韓国通販サイト【Auction.co.kr】の情報提携によって掲載しています。

・掲載されている商品のすべてが購入代行可能な商品ではなく、国際発送ができない商品や輸入ができない商品もあります。

・こちらで紹介している商品のイメージや詳細内容につきましては一切責任を負いません。

・購入希望の場合は販売サイト情報をご確認の上、「購入代行サービスお申し込み」よりご依頼ください。


[01]HX711	[02]1KG	[03]5KG

[04]10KG	[05]20KG	[06]HX711 5KG

[07]HX711 10KG	[08]HX711 20KG	[09]HX711 1KG

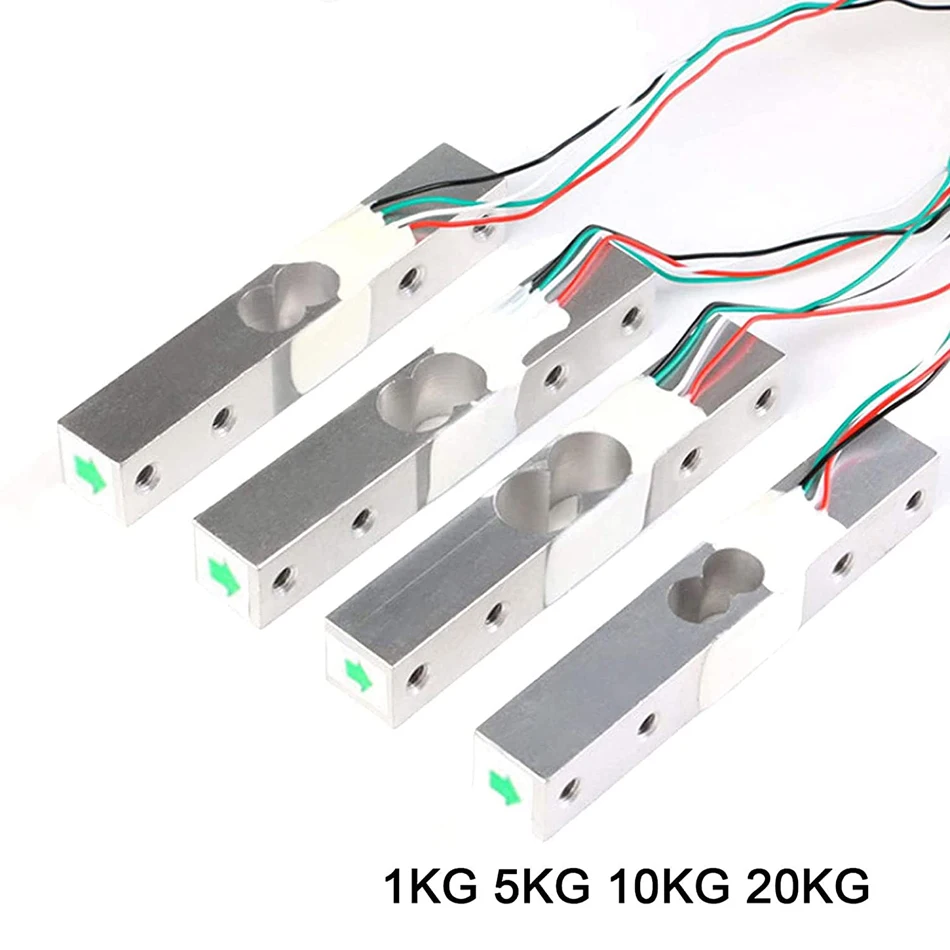

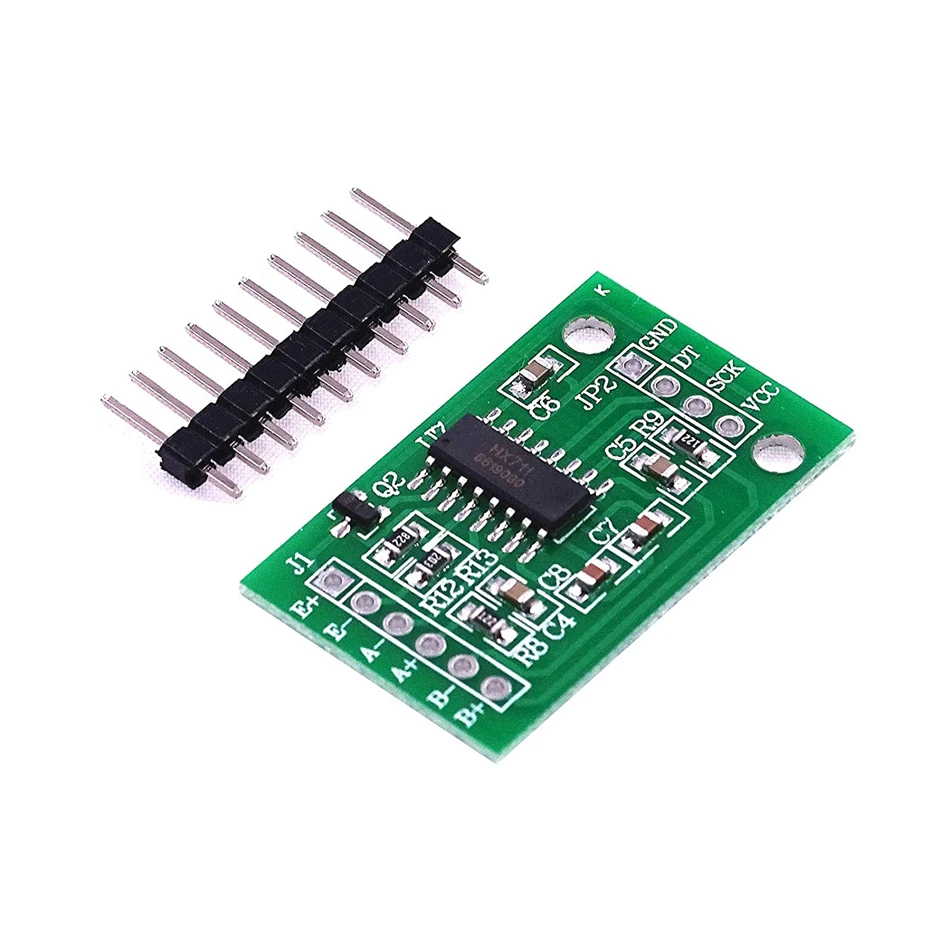

로드 셀은 압력/힘을 전기 신호로 변환하는 변환기이며 5-10V 구동 전압 만 필요합니다. 전기 신호는 일반적으로 몇 밀리 볼트에 불과하기 때문에 증폭되어야합니다. 그리고 HX711 브레이크아웃 보드가 나오는 곳입니다. 약한 신호를 몇 볼트로 증폭시켜 신호를 읽을 수 있게 합니다.

패키지 내용: 1 x 로드 셀

패키지 내용: 1 x HX711 AD 모듈

패키지 내용: 1 x 헤더 10 핀

배선:

로드 셀에는 4 개의 와이어가 있으며 HX711 모듈의 처음 4 개의 핀에 연결해야합니다. 빨간색 와이어는 E +, 검정색 와이어는 E-, 흰색 와이어는 A-, 녹색 와이어를 A + 로 연결합니다. 나머지 핀 B-및 B + 는 두 번째 로드셀을 HX711 모듈에 연결해야 하는 경우 사용할 수 있습니다.

지침:

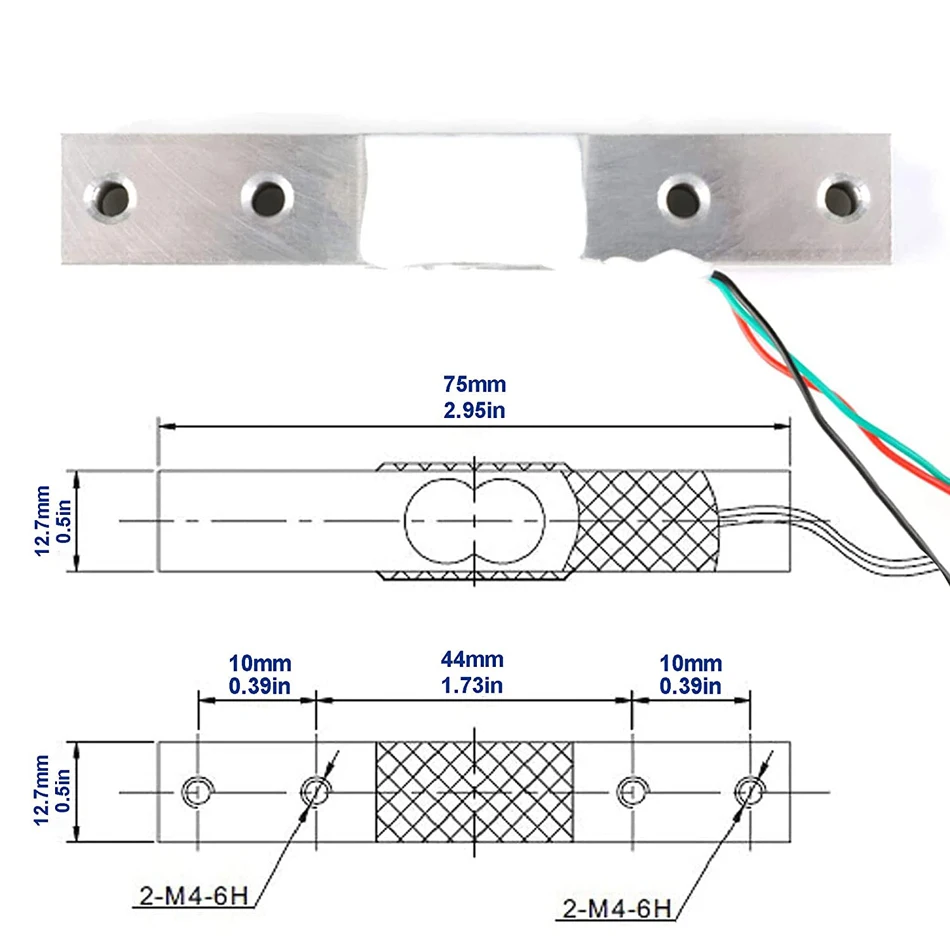

1. 센서의 한쪽 끝은 나사 구멍으로 고정되고 다른 쪽 끝은 공기 중에 남아 있습니다.

2. 라벨에 표시된 방향으로 힘을가하십시오.

3. 로드 셀을 단단하고 무거운 물건에 장착하면로드 셀에서 일관된 압력 값을 검색합니다.

4. 센서가 손상되지 않도록 흰색 라텍스 부분을 직접 누르지 않도록주의하십시오.
