태양 전지판 컨트롤러 3.2V 3.7V 6V 12V 1A 조명 제어 태양열 잔디 조명 회로 제어 보드 태양 풍경 조명 컨트롤러

제품 판매 포인트:

1: 광범위한 응용 프로그램

2: 회로 기판의 크기가 작습니다

3: 사용하기 간단

4: 안정적인 성능

5: 낮에는 충전하고 밤에는 자동으로 점등

이 회로 기판에는 과충전 및 과방전 보호 기능이 없습니다.

배터리에는 자체 보호판이 있어야합니다. 그렇지 않으면 과충전 또는 과방전으로 인해 배터리가 손상됩니다.

제품 매개 변수:

-호환 배터리 전압: 3.7V-24V 사이의 배터리
-태양 전지 패널의 필요한 전압 입력: 연결된 배터리의 전압 X1.5 배는 일치시킬 태양 전지 패널의 전압입니다
-출력 전압: 배터리 출력에 연결된 V 수는 V입니다.
-최대 충전 전류: <3A
-최대 출력 전류: <1A
-제어 방법: 조명 제어 제어 (태양 전지판을 연결 한 후 낮에는 빛이 켜지지 않습니다. 어두울 때 자동으로 켜집니다)
-크기: 25*15mm
-태양 잔디 램프, 태양 기둥 헤드 램프, 태양 경관 장식 램프, 태양 벽 램프 및 기타 저전력 태양 광 제품 제어에 투명

참고:
1. 이 회로 기판의 출력 단부는 다양한 유형의 부스트 회로에 연결할 수 없습니다.
2. LED 램프 비드를 직접 사용하지 마십시오. 스텝 다운 드라이버 (또는 전류를 제한하기 위해 직렬로 적합한 저항) 에 연결해야합니다.
3. 배터리는 보호판으로 보호해야합니다. 그렇지 않으면 과충전 또는 과방전으로 배터리가 손상됩니다.

먼저 배터리를 연결하십시오. 그런 다음 LED 표시등을 연결하십시오. 마지막으로 태양 전지판을 연결하십시오

패키지 목록:
1 * 태양 잔디 조명 회로 제어 보드

제품 판매 포인트:
1. 고품질 재료를 사용하여 품질이 보장됩니다
2. 다양한 배터리 전압에 적합한 태양광 태양열 충전 및 방전 자동 제어 스위치
3. 사용하기 간단하고 휴대용
4. 낮 동안 충전하고 어두울 때 자동으로 조명을 켜고 밝을 때 자동으로 조명을 끕니다.
5. 저전력 컨트롤러는 태양열 정원 조명, 잔디 조명, 다채로운 스트링 조명, 작은 가로등 등에 적합합니다.

특징:
주간에 충전하고 야간에 조명을 자동으로 켜고 새벽에 조명을 자동으로 끄는 출력 전압은 배터리에 전압이없는 경우 출력 전압입니다. 이 회로는 감광성 요소가 필요없이 태양 전지 패널에 의해 생성 된 전압의 변화를 감지하여 출력을 제어합니다. 다양한 배터리에 적합합니다.


배선 방법:
1.B + B-연결된 리튬 배터리
2. S + S-태양 전지판에 연결
3. L + L-출력


배선 순서:
1: 리튬 배터리를 연결하십시오. 배터리에는 해당 보호 보드가 있어야합니다.
2: LED에 연결하면 리튬 배터리에 전원이 공급되고 LED가 켜집니다.
3: 태양 전지판에 연결하십시오. 이때 태양 전지판은 빛으로 켜지고 LED는 꺼지고 LED는 빛없이 켜집니다.
밤에 스위치를 끄거나 스위치 인터페이스 SW가 운반 및 보관을 위해 예약 된 경우 스위치를 설치할 수 있습니다.


주의 사항:
1: 제어 보드의 안정적인 작동 출력 전류는 600ma 보다 클 수 없습니다. 그렇지 않으면 출력 보호가 발생할 수 있습니다
2: 과충전 및 과방전 보호없이 충전 및 역류 방지 리튬 배터리는 해당 보호 보드와 함께 사용해야합니다 (휴대 전화 배터리는 모두 3.7v 보호 기능이 있으며 18650 개 이상이 없습니다). 3.7v 보호 보드는 직렬로 사용할 수 없습니다)
3: 방수 및 단열에주의하십시오
4: LED 램프는 부스트 드라이브를 사용할 수 없습니다
5: 컨트롤러의 배터리 전압은 출력 전압, 무제한 전류 및 전압 제한이며 2V3V LED 램프 비드는 직접 사용할 수 없습니다. 스텝 다운 정전류 또는 직렬 전류 제한 저항에 의해 구동되어야하며 출력 전류는 정전류가 아닌 최대 작동 전류입니다


특별 참고 사항:
1: 출력 전력이 실제 전력입니다. 사용하기 전에 부하의 실제 소비 전력을 확인하십시오
2: 3Vled 에 직접 액세스하면 컨트롤러 또는 LED가 손상 될 수 있습니다.
3: 배터리에는 보호판이 장착되어 있어야하며 배터리 전압은 태양 전지 패널의 개방 회로 전압과 일치해야합니다


패키지 목록:
태양광 제어 스위치 회로 기판 * 1
터미널 와이어 * 3


제품 판매 포인트:
1. 고품질 재료를 사용하여 품질이 보장됩니다
2. 다양한 배터리 전압에 적합한 태양광 태양열 충전 및 방전 자동 제어 스위치
3. 사용하기 간단하고 휴대용
4. 낮 동안 충전하고 어두울 때 자동으로 조명을 켜고 밝을 때 자동으로 조명을 끕니다.
5. 저전력 컨트롤러는 태양열 정원 조명, 잔디 조명, 다채로운 스트링 조명, 작은 가로등 등에 적합합니다.


특징:
주간에 충전하고 야간에 조명을 자동으로 켜고 새벽에 조명을 자동으로 끄는 출력 전압은 배터리에 전압이없는 경우 출력 전압입니다. 이 회로는 감광성 요소가 필요없이 태양 전지 패널에 의해 생성 된 전압의 변화를 감지하여 출력을 제어합니다. 다양한 배터리에 적합합니다.

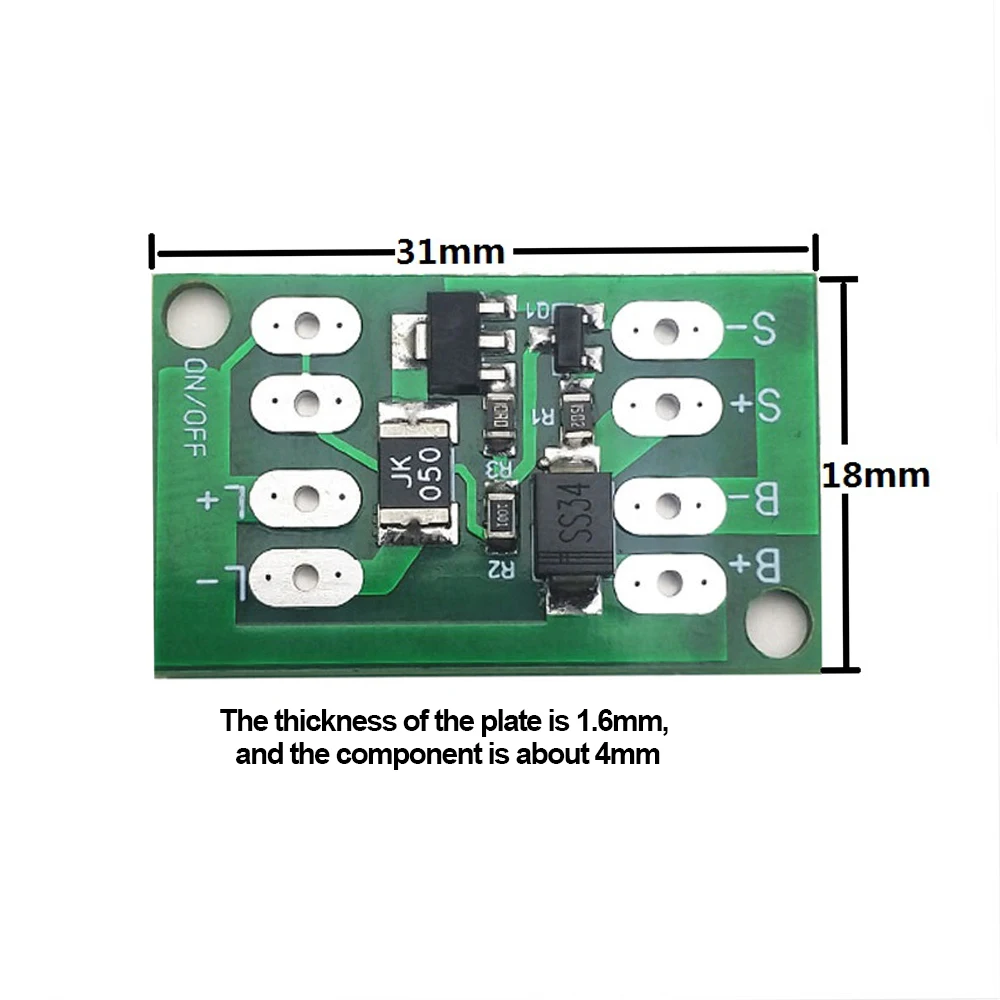

배선 방법:
1.B + B-연결된 리튬 배터리
2. S + S-태양 전지판에 연결
3. L + L-출력


배선 순서:
1: 리튬 배터리를 연결하십시오. 배터리에는 해당 보호 보드가 있어야합니다.
2: LED에 연결하면 리튬 배터리에 전원이 공급되고 LED가 켜집니다.
3: 태양 전지판에 연결하십시오. 이때 태양 전지판은 빛으로 켜지고 LED는 꺼지고 LED는 빛없이 켜집니다.
밤에 스위치를 끄거나 스위치 인터페이스 SW가 운반 및 보관을 위해 예약 된 경우 스위치를 설치할 수 있습니다.


주의 사항:
1: 제어 보드의 안정적인 작동 출력 전류는 600ma 보다 클 수 없습니다. 그렇지 않으면 출력 보호가 발생할 수 있습니다
2: 과충전 및 과방전 보호없이 충전 및 역류 방지 리튬 배터리는 해당 보호 보드와 함께 사용해야합니다 (휴대 전화 배터리는 모두 3.7v 보호 기능이 있으며 18650 개 이상이 없습니다). 3.7v 보호 보드는 직렬로 사용할 수 없습니다)
3: 방수 및 단열에주의하십시오
4: LED 램프는 부스트 드라이브를 사용할 수 없습니다
5: 컨트롤러의 배터리 전압은 출력 전압, 무제한 전류 및 전압 제한이며 2V3V LED 램프 비드는 직접 사용할 수 없습니다. 스텝 다운 정전류 또는 직렬 전류 제한 저항에 의해 구동되어야하며 출력 전류는 정전류가 아닌 최대 작동 전류입니다


특별 참고 사항:
1: 출력 전력이 실제 전력입니다. 사용하기 전에 부하의 실제 소비 전력을 확인하십시오
2: 3Vled 에 직접 액세스하면 컨트롤러 또는 LED가 손상 될 수 있습니다.
3: 배터리에는 보호판이 장착되어 있어야하며 배터리 전압은 태양 전지 패널의 개방 회로 전압과 일치해야합니다


패키지 목록:
태양광 제어 스위치 회로 기판 * 1
