아이템 설명

직렬 ATA 3.0 규격 충족, SATA2.0 SATA1.0 과 이전 호환 가능
PCI-Express v2.0 사양 준수, PCI-Express v1.0 과 이전 호환 가능.
6.0 Gbps, 3.0 Gbps 및 1.5 Gbps의 통신 속도 지원
1i 세대, 1x 세대, 2i 세대, 2m 세대, 2x 세대 및 3i 세대 지원
4 개의 SATA 지원
AHCI1.0 모드 및 IDE 모드 지원
NCQ (기본 명령 대기열 지원)
포트 승수 스위치 또는 명령 스위치 기반의 FIS를 지원합니다.
핫 스왑 및 핫 스왑 가능.
SATA6G, 3G 및 1.5G 하드 드라이브와 호환 가능
버스 인터페이스: PCI-Express x1 슬롯 (호환 가능한 PCI-E X2 X4 X8 X16)
확장 포트: 2 포트 SATA3.0 인터페이스

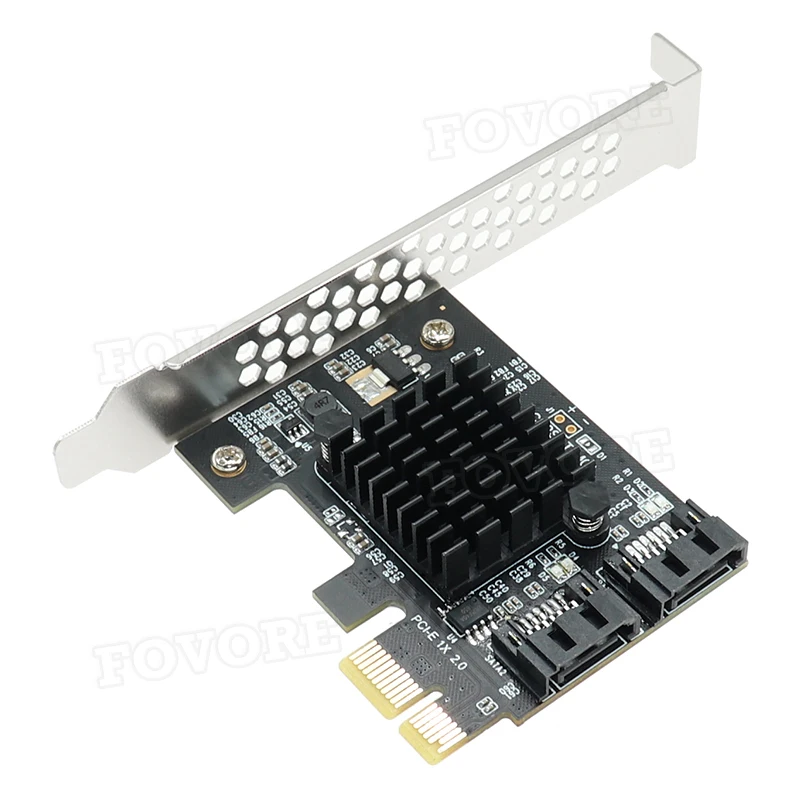

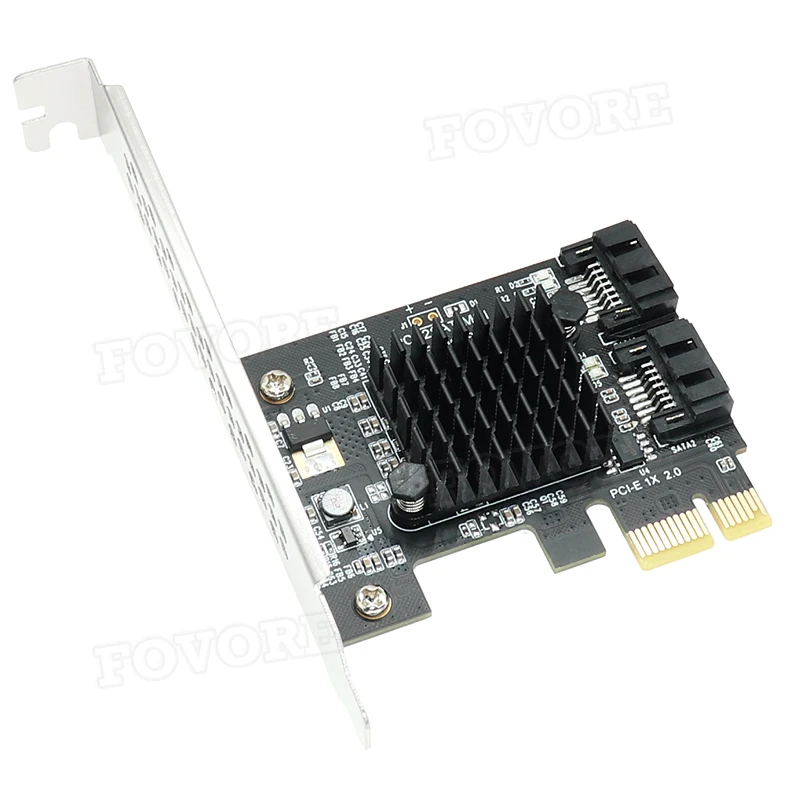

특징: 장시간 안전한 작업을위한 대형 방열판

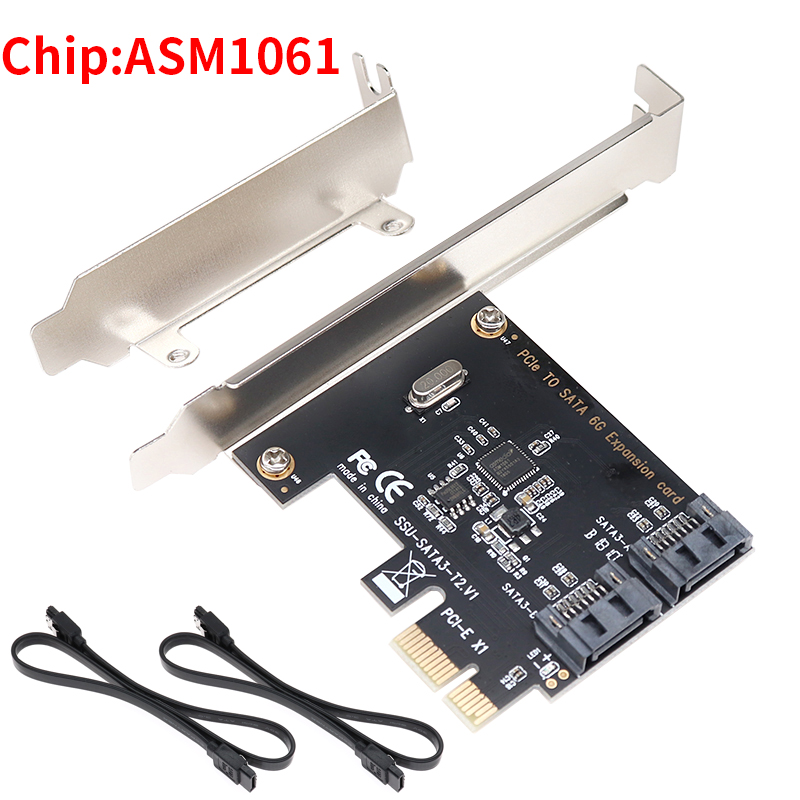

메인 칩: 마벨 88SE9125 또는 ASM1061

지원 시스템

윈도우 10/8/7 (32/64 비트)/비스타 (32/64 비트) / XP/2003/2008/리눅스
시스템 디스크 및 PCIE에서 SATA3.0 어댑터 카드 연결 조건 및 솔루션:
1. PCIE에서 SATA3.0 SATA 인터페이스 모드는 AHCI 모드입니다. 카드에 시스템 디스크를 삽입하려면 마더 보드에 설치된 시스템 디스크가 AHCI 모드 설치 여야합니다. 그렇지 않으면 카드 어댑터 카드 부팅 시스템을 통과 할 수 없습니다.
2. 시스템 디스크가 메인 보드의 SATA 인터페이스 장착 시스템의 AHCI 모드에 삽입 된 것으로 확인되면 하드 디스크를 카드에 직접 삽입 할 수 있습니다. 그런 다음 메인 보드 BIOS가 첫 번째 부팅으로 시스템 디스크를 시작하도록 설정됩니다.
3. 위의 두 가지 조건을 사용할 수 있습니다. 여전히 시작하거나 반복적으로 다시 시작할 수없는 경우 마더 보드 하드 드라이브 인터페이스와 어댑터 카드가 충돌하는 경우 해결책은 마더 보드 BIOS를 입력하는 것입니다. 마더 보드의 하드 디스크 인터페이스 옵션을 사용 안 함으로 설정하고 저장하고 다시 시작하여 시스템을 부팅하십시오.
주의: 시스템으로 지원하지 않음

종류 팁

1. 최상의 결과를 얻으려면 SATA3.0 데이터 케이블을 사용하십시오.
2. PCI-E X1 또는 X16 은 V2.0 버전이어야하며, PCI-E V1.0 속도는 250 M을 초과하지 않으며, 직접 X16 슬롯에 pci-e x16 은 일반적으로 v2.0 입니다.
3. 마더 보드의 BOIS 설정: SATA 모드는 AHCI로 변경해야하지만 일부 마더 보드 PCIE는 2.0 버전이지만 BOIS는 기본적으로 고속 전송 모드를 활성화하지 않습니다 (gen2 고속 모드) 수동으로 켜야합니다. 감사합니다!
4. 따뜻한 팁: Lenovo 및 Dell 컴퓨터는 타사 어레이 카드의 BIOS 인터페이스를 보호하므로 예측할 수없는 호환성 문제가 발생할 수 있습니다. Lenovo와 Dell 컴퓨터의 사용자는 구입하지 마십시오. 감사합니다.

포함 내용

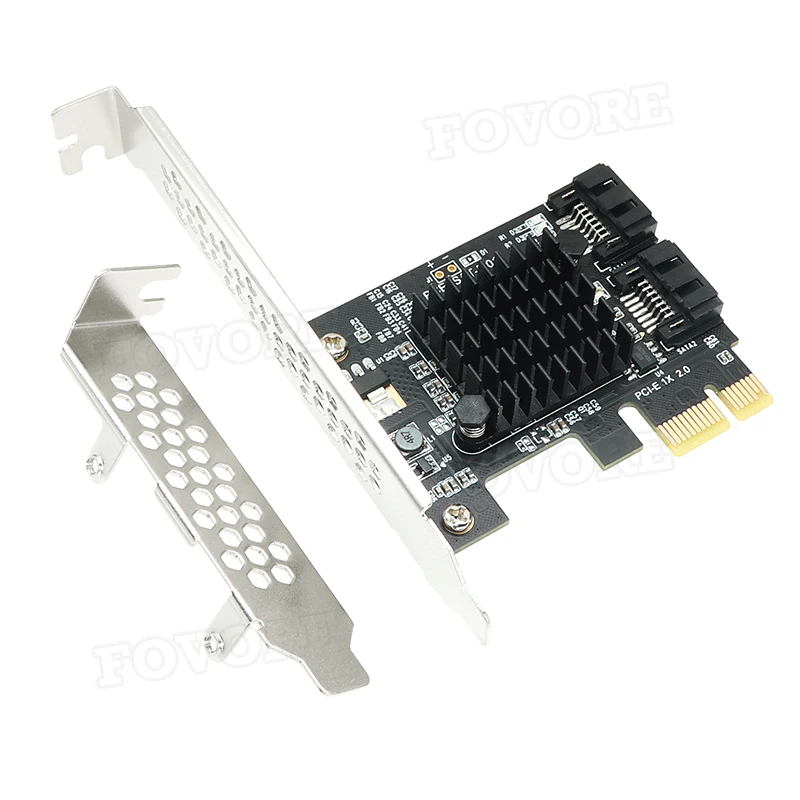

1 x PCI-E 에서 SATA 3.0 확장 카드
1 x 하이 프로파일 브래킷
1 x 로우 프로파일 브래킷

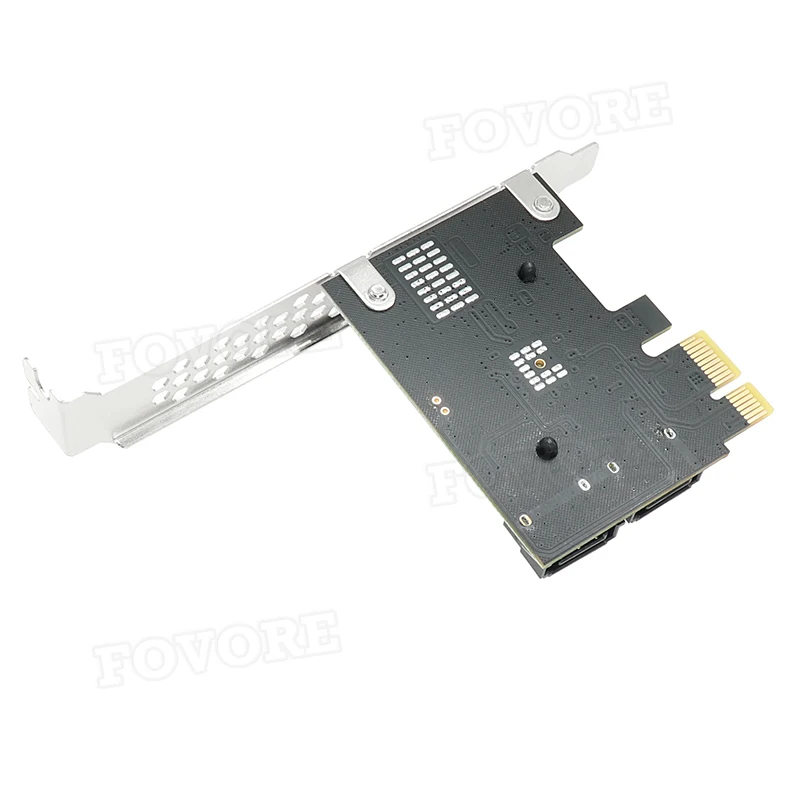

제품 사진
