QIACHIP 무선 리모컨 스위치 DC 12V 4CH 릴레이 리시버 모듈 4 채널 RF 원격 433.92 Mhz 송신기 433MHz
通常価格 85,950ウォン
販売価格 30,080ウォン
韓国内配送料 国内送料無料
オプション


商品購入についてのご案内


・こちらで紹介している商品はワンモアが販売する商品ではありません。

・この商品の詳細情報、原産地、などは下記の【元の商品ページで開く】をクリックすると通販サイトで確認できます。

・この商品は韓国通販サイト【Auction.co.kr】の情報提携によって掲載しています。

・掲載されている商品のすべてが購入代行可能な商品ではなく、国際発送ができない商品や輸入ができない商品もあります。

・こちらで紹介している商品のイメージや詳細内容につきましては一切責任を負いません。

・購入希望の場合は販売サイト情報をご確認の上、「購入代行サービスお申し込み」よりご依頼ください。



1 transmitter
1T-1R
2T-1R
1 receiver

수신기 사양

1. 작동 전압: DC12V
2. 정지 전류: 5mA
3. 작동 주파수: 433Mhz

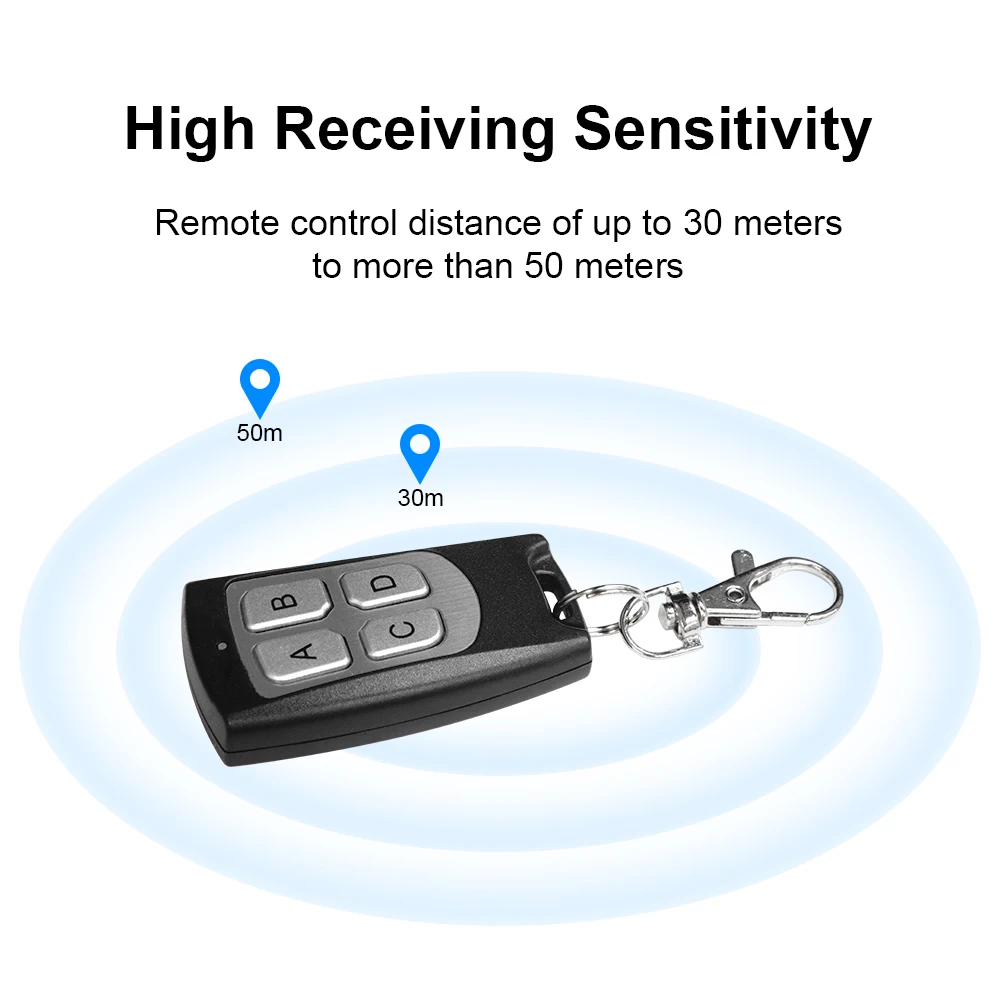

4. 수신 감도:-104dBm
5. 기능 옵션: 순간/토글/래치
6. 변조 모드: ASK
7. 매칭 모드: 지능형 학습 코드
8. 출력 모드: 건식 접촉/전압 출력
9. 쉘: 예
10. 작동 온도: -30 ~ + 80
11. PCB 치수: 68.2x48.2(mm)

핀 기능:

+ V: 양극 입력

GND: 음극 입력

릴레이 1

1. KC1 일반 릴레이 폐쇄 (NC)

2. 릴레이의 KC1 공통 (COM)

3. KC1 일반 릴레이 열기 (NO)

릴레이 2

4. KC3 릴레이 정상 폐쇄 (NC)

5. KC3 릴레이 공통 (COM)

6. KC3 릴레이 정상 열기 (NO)

릴레이 3

7. KC2 릴레이 정상 폐쇄 (NC)

8. KC2 릴레이 공통 (COM)

9. KC2 릴레이 정상 열기 (NO)

릴레이 4

10. KC4 릴레이 정상 폐쇄 (NC)

11. KC4 릴레이 공통 (COM)

12. KC4 일반 릴레이 열기 (NO)

릴레이에 전원이 공급되면 NO와 COM이 연결됩니다.


지침:
작업 모드 정보:
1. 순간/조그 : 길게 누르기-> 켜기; 해제-> 끄기
하나의 버튼을 계속 누르면 해당 채널이 작동/켜집니다.
손가락을 풀어 정지/해제합니다.
(4 채널 스위치 (수신기) 는 4 버튼 리모컨 (송신기) 필요)
2.  토글/자동 잠금 : 누르기-> 켜기; 다시 누르기-> 끄기
한 번 버튼을 누르면 해당 채널이 작동/켜집니다.
같은 버튼을 다시 누르면 정지/OFF입니다.
(4 채널 스위치 (수신기) 는 4 버튼 리모컨 (송신기) 필요).
3. 래치/인터 잠금: 클릭-> 켜기; 다른 버튼 누르기-> 끄기
한 번 버튼을 누르면 해당 채널이 작동/켜집니다.
다른 버튼을 누르면 정지/OFF (동시에 다른 해당 채널이 작동 함).
(4 채널 스위치 (수신기) 에는 4 버튼 리모컨 (송신기) 이 필요합니다.
작업 모드 설정:
1.  순간 모드 :  한 번 눌러 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기는 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누릅니다. 리모컨의 LED 표시기로 세 번 신호를 보내면 순간 모드가 성공적으로 설정되었음을 알립니다.
2.  토글 모드 :  두 번 눌러 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기는 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누릅니다. 리모컨의 LED 표시기로 세 번 신호를 보내면 토글 모드가 성공적으로 설정되었음을 알립니다.
3.  래치 모드 :  세 번 누르기 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기가 동시에 신호를 보냅니다) 을 누른 다음 첫 번째 원격 버튼을 누르고 두 번째 원격 버튼, 리모컨의 LED 표시기로 세 번 신호를 보내면 래치 모드가 성공적으로 설정되었음을 알립니다 (첫 번째 버튼은 켜기, 두 번째 버튼은 꺼짐).
4.  2CH 순간 + 2CH 토글  :  네 번 눌러 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기가 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누르면 리모컨의 LED 표시기로 세 번 신호가 성공적으로 설정되었음을 알립니다.
5.  2CH 순간 + 2CH 래치  :  다섯 번 눌러 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기가 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누르면 리모컨의 LED 표시기로 세 번 신호가 성공적으로 설정되었음을 알립니다.
6.  2CH 토글 + 2CH 래치  :  여섯 번 누르기 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기가 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누르면 리모컨의 LED 표시기로 세 번 신호가 성공적으로 설정되었음을 알립니다.
7.  2CH 래칭 + 2CH 래칭  :  일곱 번 눌러 수신기 보드의 학습 키 버튼 (수신기 보드의 LED 표시기가 동시에 신호를 보냅니다) 을 누른 다음 원격 버튼 중 하나를 누르면 리모컨의 LED 표시기로 세 번 신호가 성공적으로 설정되었음을 알립니다.
8.  기존 원격 제어 데이터 삭제 :  여덟 번 눌러 수신기 보드의 학습 키 버튼, 수신기 보드의 LED 표시등이 8 번 깜박이면 기존 리모콘이 성공적으로 삭제됩니다.
노트
1. 작동을 충전하지 마십시오. 전원을 차단하고 테스트 후 전기를 수정해야합니다.
2. 원격 제어 전압이 부족한 경우는 즉시 배터리를 교환해 주세요 (배터리 전압이 부족한 경우는 일반적으로 근접 송신)
3. 무선 RF 제품을 사용할 때 금속 마스크, 대형 장비, 강한 간섭 전자기 처리를 피하고 리모콘과 수신기 보드 사이의 거리가 너무 짧지 않도록 주의하십시오.
4. 제품을 비정상적으로 사용하지 마십시오. 비정상적으로 사용하면 제품 성능과 수명이 저하되고 제품이 심각하게 손상되고 안전에 위험을 초래할 수 있습니다.
