Kebidu 새로 무선 원격 제어 스위치 DC 12V 10A 1CH 릴레이 수신기 모듈 및 RF 송신기 433 Mhz 원격 제어 지원 직류/도매

배선 다이어그램 1:
+ V : 12V + 입력;
-V: 12V-입력;
NO: 출력, 정상 개방;
COM: 출력, 공통;
NC: 출력, 정상 닫기;

작업 모드 정보:
순간:원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓으면 릴레이가 연결되지 않습니다.
토글:원격 버튼을 한 번 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이가 연결됩니다.
래칭:원격 버튼 A를 누르면 릴레이가 연결되고 원격 버튼 B를 누르면 릴레이가 연결되지 않습니다.
시간 지연 모드: 원격 제어 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓을 때부터 5 초 또는 10 초 또는 15 초 후에 릴레이가 자동으로 분리됩니다.

코드 지우기:
수신기의 학습 버튼을 8 번 누르면 코드가 정리됩니다.
코드를 지운 후에는 모든 리모콘이 더 이상 작동하지 않습니다.

코드 학습: (순간)

수신기에 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.

원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (토글)

수신기에서 학습 키를 두 번 누르면 토글 설정 모드로 들어갑니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (래칭)

참고: 래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 배워야합니다. 처음 배운 것은 "ON" 이고 두 번째는 "OFF" 입니다.

예: 버튼 A = ON, 버튼 B = OFF

수신기의 학습 키를 세 번 누르면 래치 모드가됩니다.

잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.

원격 버튼 A를 누릅니다.

5 번 LED 플래시.

원격 버튼 B를 누릅니다.

5 번 플래시 LED.

3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

A = ON , B = OFF.

코드 학습: (시간 지연 모드)

수신기에 학습 키를 누르면 시간이 5 초 동안 처리됩니다.

수신기에 학습 키를 다섯 번째로 누르면 시간 지연이 10 초가됩니다.

수신기에 학습 키를 여섯 번째로 누르고 시간 지연은 15 초입니다.

LED 표시기가 꺼집니다.

원격 버튼을 누르면 LED가 깜박이고 꺼집니다.

3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

참고: 시스템은 리모컨 25 개를 저장할 수 있습니다. 리모컨이 25 개를 초과하면 초기 리모콘이 손실되거나 작동하지 않습니다.

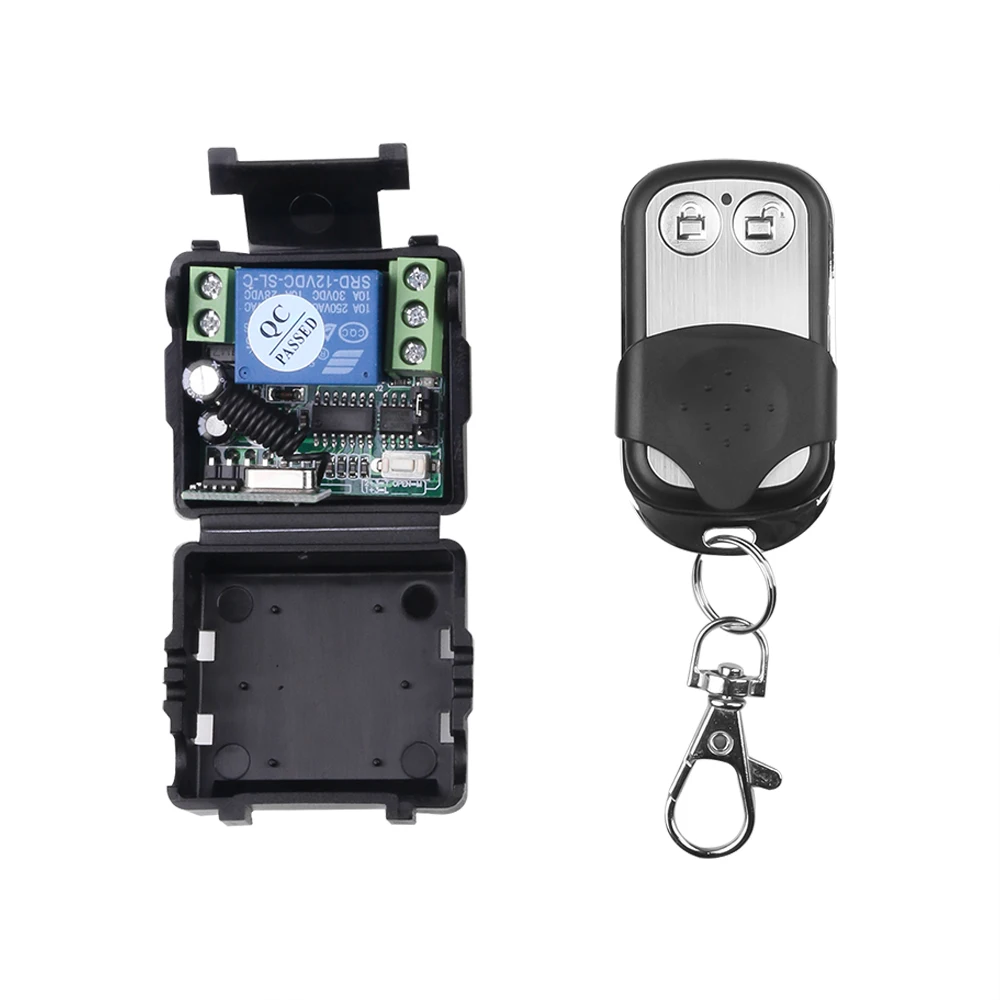

패키지 포함

수신기 모듈 * 1 개

원격 제어 * 1 개
