DC12V 10A Relay 1 CH 433Mhz Wireless RF Remote Control Switch Transmitter with Receiver Module For LED Light Remote Control

Relay Receiver Board Parameter

• Working voltage  :  DC 12V

• Input/Output vlotage  :  1~250V

• Quiescent Current  :  <5MA

• Max current  :  10A

• Max load:   2200W

• Circuit Board Size: 3.5*3.0*1.8cm(1.37*1.18*0.7in)

• Receiving range:more than 50ms(on open space)

• RF frequency  :  433MHz

• Pin  :  NO / COM / NC

• Working temperature  : -30~+80 degrees

• Receiving Sensitivity  :  >97dbm

• Amount of storage remote controls  :  25 pieces

• Support encoding  :  1527 Learning code /2262 fixed code

• RF Operating mode  :  ASK superheterodyne wireless reception

• Remote operating mode   : Momentary Mode / Toggle Mode / Latched Mode / Time Delay Mode

Product Application Area
Products can be used in homes, farms, factories, offices, laboratories, supermarkets and so on.
Remote control garage door   Electric door house door shutter door  expansion door gate door road gate
Remote control Electric curtain Water pump Fan Lamp LED light  bulb  ventilation device  Signal transmission

Package include
Relay Reciever Board (with shell)

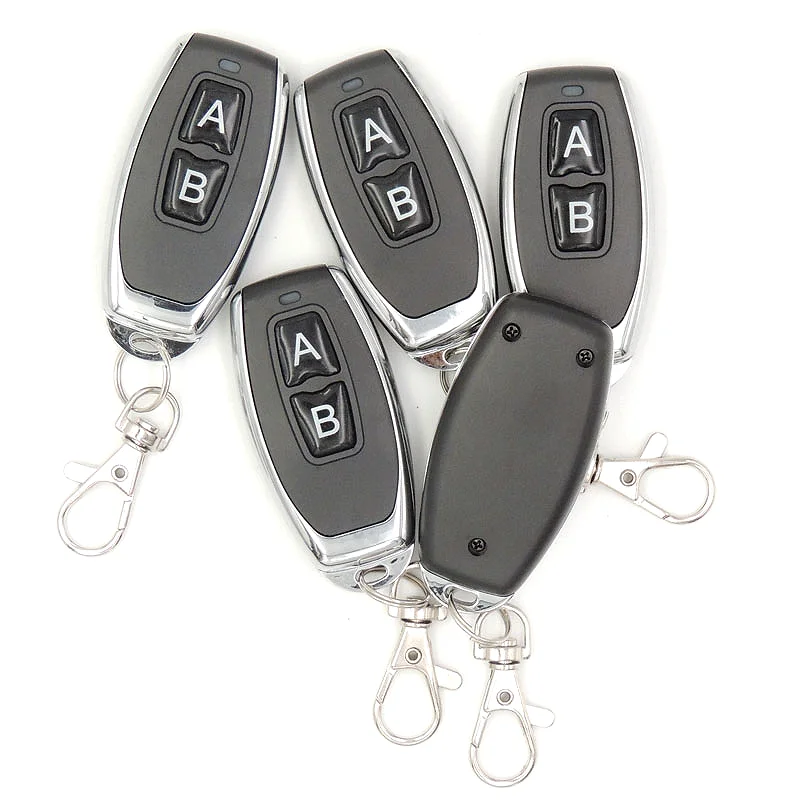

Remote Control (with battery)
Product Manual

Working Modes: 4 modes
Momentary mode,Toggle mode,Latched mode and Time delay mode
Momentary mode: Press and hold A button, will work;Release A button,will stop.
Toggle mode: Press A button,will work;press A button again,will stop;
Press B button,will work;press B button again,will stop.
Latched mode: Press A button,will work;Press B button again,will stop.
Time delay mode:  Press and hold on button "A" , turn on;
Release the button, turn off after 5 seconds(or 10/15 seconds )
How to program
Momentary mode: Press learning button once,press A button once,succeed.
Toggle mode: Press learning button twice,press A button once,Press B button,succeed.
Latched mode: Press learning button 3times,press A button once;press the B button once.succeed.
Time delay mode: Press learning button 4/5/6 times,press A button once,succeed.
Reset:
Press the learning button 8 times. The existing data will be deleted succeed.

If you have any questions, please feel free to contact us.

Product Video On YouTube :  https://youtu.be/i6p14lj560E

DC12V 10A 릴레이 1 CH 433Mhz 무선 RF 원격 제어 스위치 송신기, LED 조명 원격 제어용 수신기 모듈 포함

릴레이 수신기 보드 매개 변수

• 작동 전압: DC 12V

• 입력/출력 출력 출력: 1 ~ 250V

• 대기 전류: <5MA

• 최대 전류: 10A

• 최대 부하: 2200W

• 회로 기판 크기: 3.5*3.0*1.8cm(1.37*1.18 * 0.7in)

• 수신범위: 50ms 이상 (열린 공간에서)

• RF 주파수: 433MHz

• 핀: NO / COM / NC

• 작동 온도:-30 ~ 80 도

• 수신 감도: >97dbm

• 리모컨 수량: 25 개

• 인코딩 지원: 1527 학습 코드/2262 고정 코드

• RF 작동 모드: 슈퍼헤테로다인 무선 수신 요청

• 원격 작동 모드: 순간 모드/토글 모드/래치 모드/시간 지연 모드

제품 적용 영역
제품은 가정, 농장, 공장, 사무실, 실험실, 슈퍼마켓 등에서 사용할 수 있습니다.
원격 제어 차고 문 전기 문 집 문 셔터 문 확장 문 문 문 도로 문
원격 제어 전기 커튼 워터 펌프 팬 램프 LED 조명 전구 환기 장치 신호 전송

패키지 포함
릴레이 리시버 보드 (쉘 포함)
리모콘 (배터리 포함)
제품 설명서

작동 모드: 4 가지 모드
순간 모드, 토글 모드, 래치 모드 및 시간 지연 모드
순간 모드: 버튼을 길게 누르면 작동합니다. 버튼을 놓으면 중지됩니다.
토글 모드: 버튼을 누르면 작동합니다. 버튼을 다시 누르면 중지됩니다.
B 버튼을 누르면 작동합니다. B 버튼을 다시 누르면 중지됩니다.
래치 모드: 버튼을 누르면 작동합니다. B 버튼을 다시 누르면 중지됩니다.
시간 지연 모드: "A" 버튼을 누르고 있으면 켜집니다.
버튼 해제, 5 초 (또는 10/15 초) 후 끄기
프로그래밍 방법
순간 모드: 학습 버튼을 한 번 누르고 버튼을 한 번 누르면 성공합니다.
토글 모드: 학습 버튼을 두 번 누르고 A 버튼을 한 번 누르고 B 버튼을 누르면 성공합니다.
래치 모드: 학습 버튼을 3 번 누르고 A 버튼을 한 번 누릅니다. B 버튼을 한 번 누릅니다. 성공.
시간 지연 모드: 학습 버튼 4/5/6 번 누르고 버튼을 한 번 누르면 성공합니다.
리셋:
학습 버튼을 8 번 누릅니다. 기존 데이터는 성공적으로 삭제됩니다.

질문이 있으시면 문의.

YouTube 제품 비디오: https:// youtu.be/i6p14lj560E
