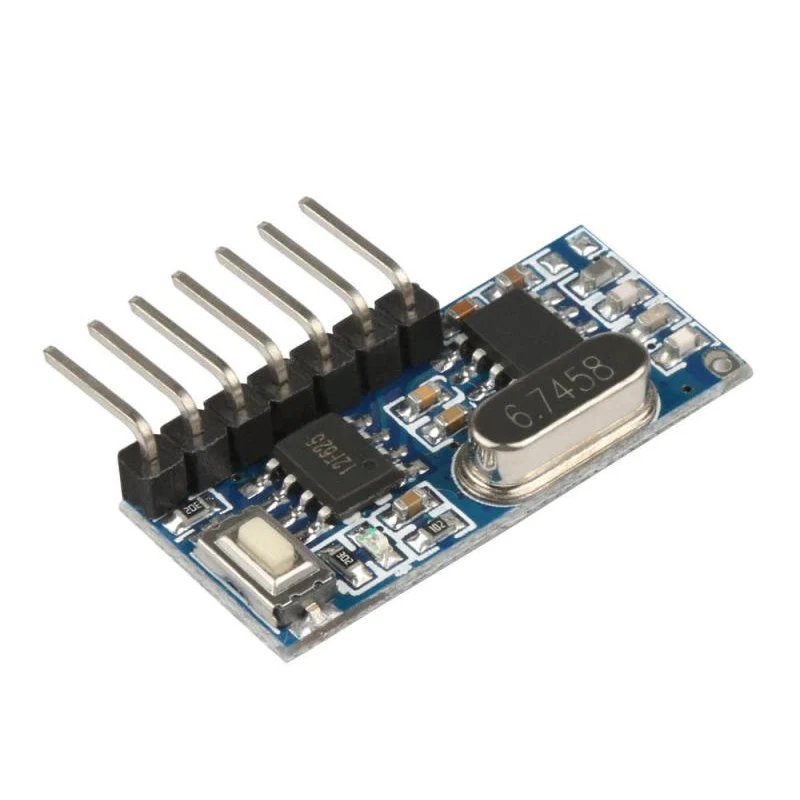

새 버전

사양

모델: RX480E-4C

이전 버전

사양

모델: RX480E-4WQB

베르크온도: -25 ~ 75C

주파수 대역: +-0.2MHz

수신 거리: 20-100M (오픈 ruimte)

온방겐 게보엘리하이드: -108dB

Werken 주파수: 433MHz (안데렌 칸 worden aangepast)

화장실: <= 5mA

워크스패닝: DC3.3 ~ 5V

기능성

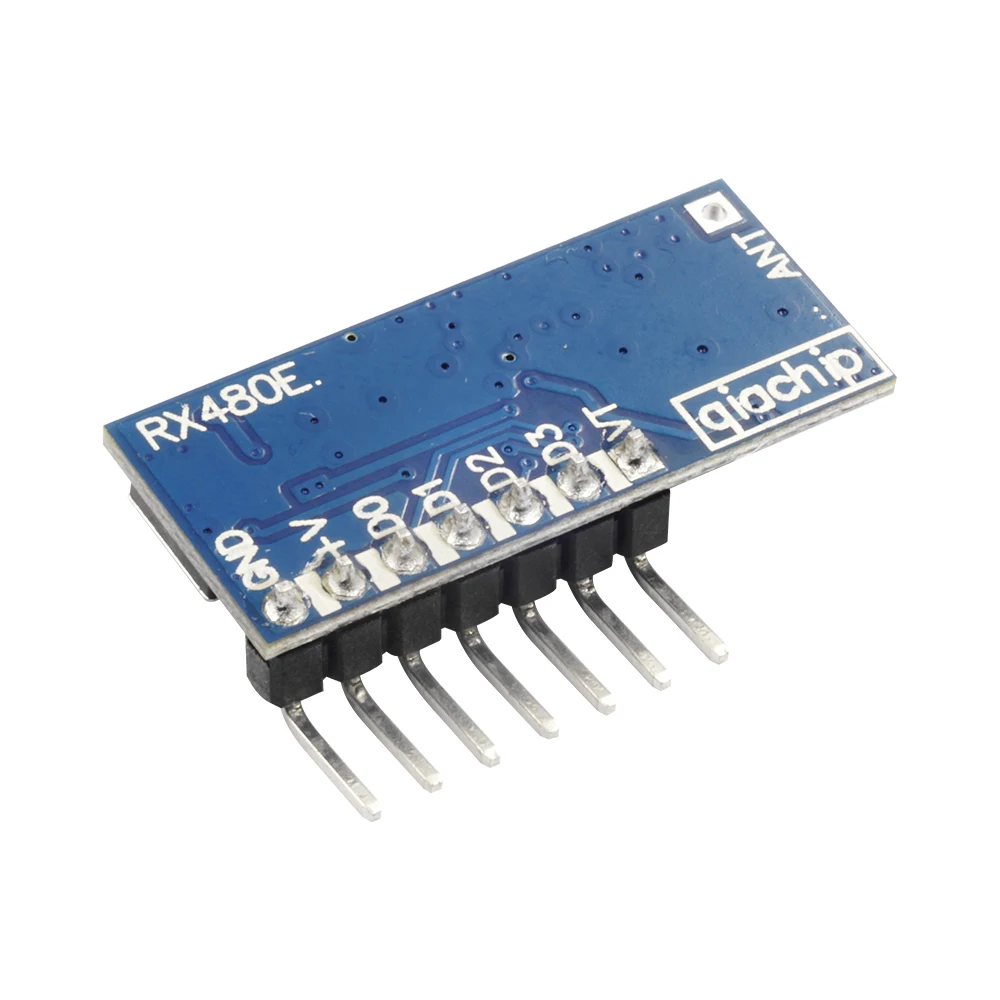

핀 아웃 지침:

GND: 음극의 시작

+ V : DC3.3 ~ 5V 인강

D0: 데이터 출력

D1: 데이터 출력

D2: 데이터 출력

D3: 데이터 출력

VT: 의강

Werkmodus: 엘카 그리펜데의 펀트 verplaatsen, zelfsluitend

De 출력: 4 kanaals CMOSNiveau signaalOvereenkomt 만난 후 ABCD 4 knoppen.

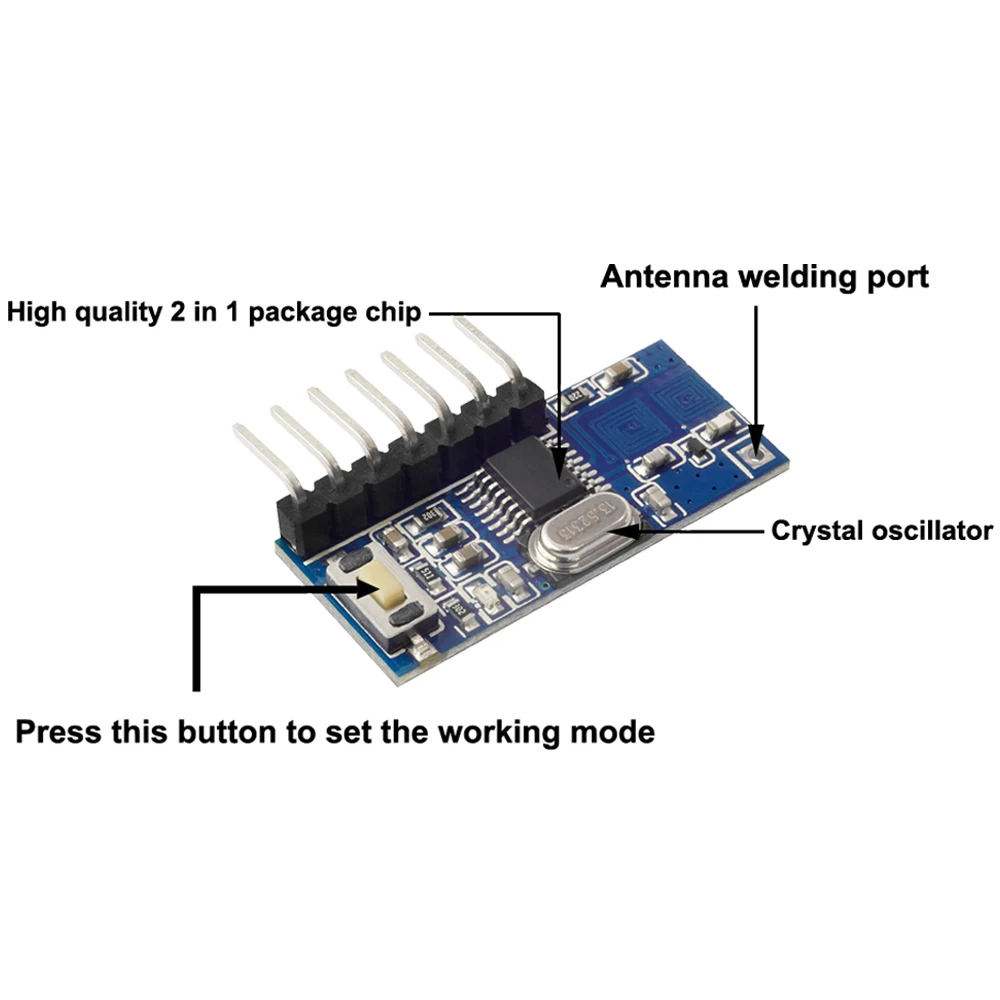

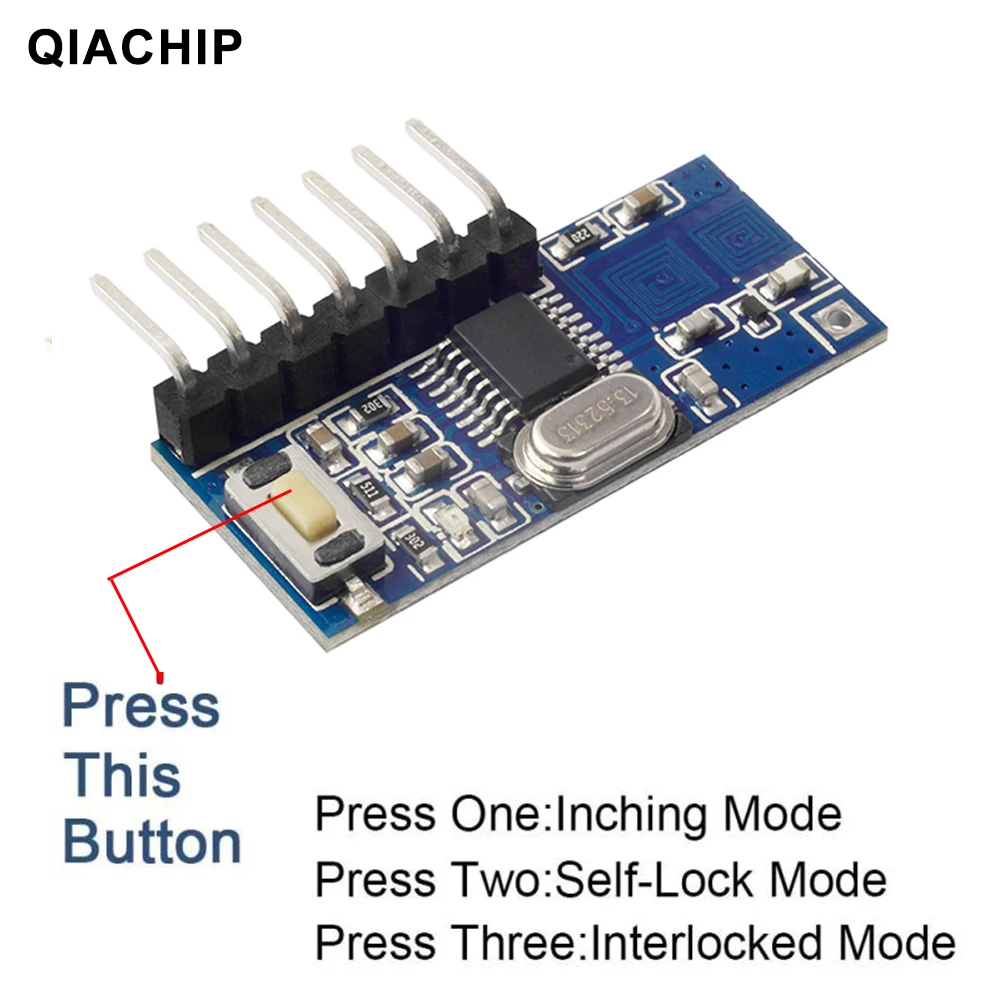

작업 모드 소개:

1. 모듈의 학습 버튼을 1 번 누릅니다. 원격 컨트롤러가 학습되면 조그 모드로 들어갑니다.
2. 모듈의 학습 버튼을 두 번 누르면 리모콘이 학습 후 자동 잠금 모드로 들어갑니다.
3. 모듈의 학습 버튼을 3 번 누르면 리모콘이 학습 후 연동 모드로 들어갑니다.
4. 모듈의 학습 버튼을 4 번 누릅니다. 리모콘이 학습 된 후,
양방향 자동 잠금 + 양방향 조그 모드로 들어갑니다.
5. 모듈의 학습 버튼을 5 번 누릅니다. 리모콘이 학습 된 후,
양방향 조그 + 양방향 연동 모드를 입력하십시오.
6. 모듈의 학습 버튼을 6 번 누릅니다. 리모콘이 학습 된 후,
양방향 자동 잠금 + 양방향 연동 모드를 입력하십시오.
7. 모듈의 학습 버튼을 7 번 누릅니다. 리모콘이 학습 된 후,
양방향 인터록 + 양방향 인터록 모드를 입력하십시오.
이 LED 출력 신호의 목적에 대한 설명:
리모컨의 버튼을 누르면 수신 단부가 올바르게 디코딩하고 디코딩하면 LED가 고레벨 신호 1 을 출력합니다. 리모콘 버튼을 놓으면 LED 출력이 0 이 됩니다.
즉, 수신이 유효하고 올바르게 디코딩 된 경우에만 출력됩니다.

운영 소개

코드 지우기:
수신기의 학습 버튼을 8 번 누르면 코드가 정리됩니다.
코드를 지운 후에는 모든 리모콘이 더 이상 작동하지 않습니다.

코드 배우기 :( 순간)
수신기에 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (토글)
수신기에서 학습 키를 두 번 누르면 토글 설정 모드로 들어갑니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 배우기 :( 래칭)
참고: 래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 배워야합니다. 처음 배운 것은 "ON" 입니다. 두 번째 시간은 "OFF" 를 배웠습니다.
예: 버튼 A = ON, 버튼 B = OFF
수신기의 학습 키를 세 번 누르면 래치 모드가됩니다.
잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
원격 버튼 A를 누릅니다.
5 번 LED 플래시.
원격 버튼 B를 누릅니다.
5 번 플래시 LED.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
A = ON , B = OFF.

응용 프로그램

1. 무선 전원 스위치, 소켓, 원격 제어 스위치, 수신기 모듈,
2. 액세스 제어, 전기 자동차, 오토바이, 자동차 도난 방지 제품, 원격 도어 오프너, 클로저 제어 시스템
3. 보안, 감시 시스템, 가정 보안 제품, 전기 문, 경보 호스트, 경보
4. 객실 제어 장치, 셔터 도어, 창문, 원격 제어 소켓, 원격 제어 LED, 원격 오디오 원격 제어 전기 도어, 차고 도어 원격 제어, 원격 제어 개폐식 도어, 원격 롤링 게이트, 슬라이딩 도어
5. 스마트 홈 제품, 원격 제어 커튼, 원격 MP3, 오디오
