특별 참고 사항:

이 리모컨은 복제 리모컨이 아닙니다.
이 리모컨은 내 수신기에서만 작동합니다.
리모콘을 개인적으로 구입하지 마십시오.

기술 데이터:

입력 전원: DC12V24V
대기 전류: <5MA
RF 주파수: 433Mhz
RF 작업 모드: 수퍼 헤테로 다인
수신 감도: >97dbm
전송 거리: 20-100m (열린 공간)
디코딩 모드: MCU 소프트웨어 디코딩
원격 저장: 25 개
원격 유형 지원: 학습 코드, 고정 코드,
작업 모드: 순간, 토글, 래칭 시간 지연 (5 초, 10 초, 15 초)
배선 유형: 고정 단자
출력 터미널: NO , NC , COM

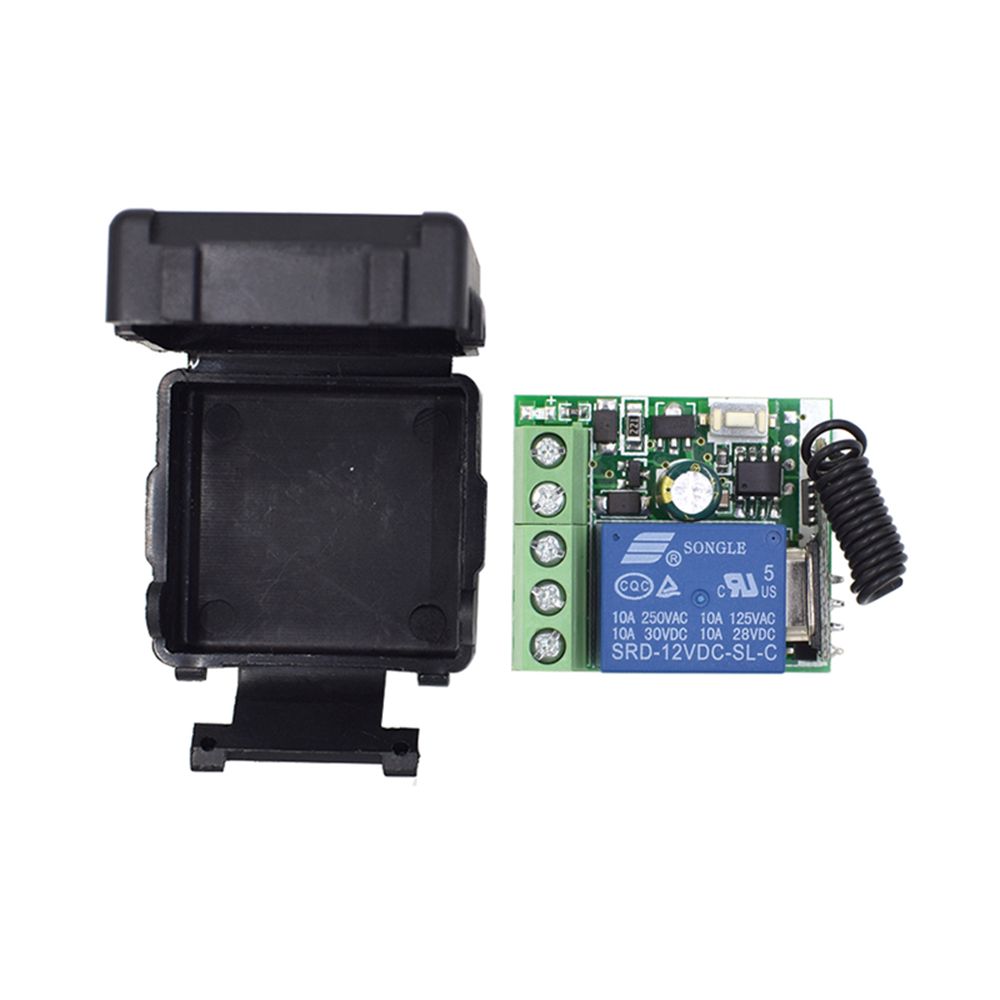

PCB 치수: 35*30*18mm (L,W,H)

작업 모드 정보:

순간: 원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓으면 릴레이가 연결되지 않습니다.
토글: 원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이가 연결되지 않습니다.
래칭: 원격 버튼 A를 누르고 릴레이가 연결되고 원격 버튼 B를 누르면 릴레이가 연결되지 않습니다.
Tiem 지연 모드: 원격 제어 버튼을 누르면 릴레이가 연결되고 5 초 또는 10 초 또는 15 초 후에 원격 버튼을 놓으면 릴레이가 자동으로 분리됩니다.

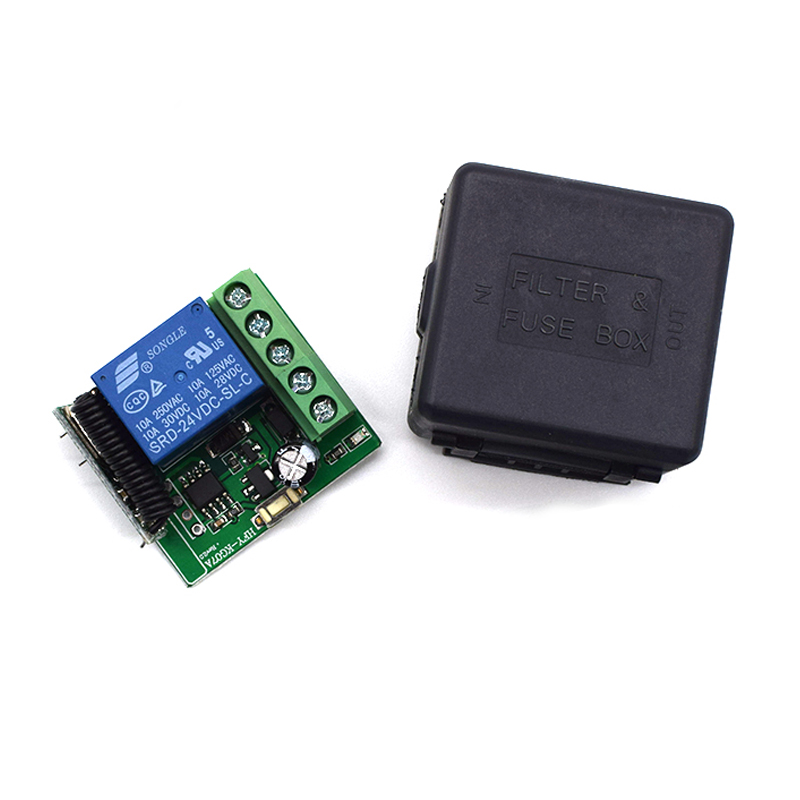

433MHz 수신기:

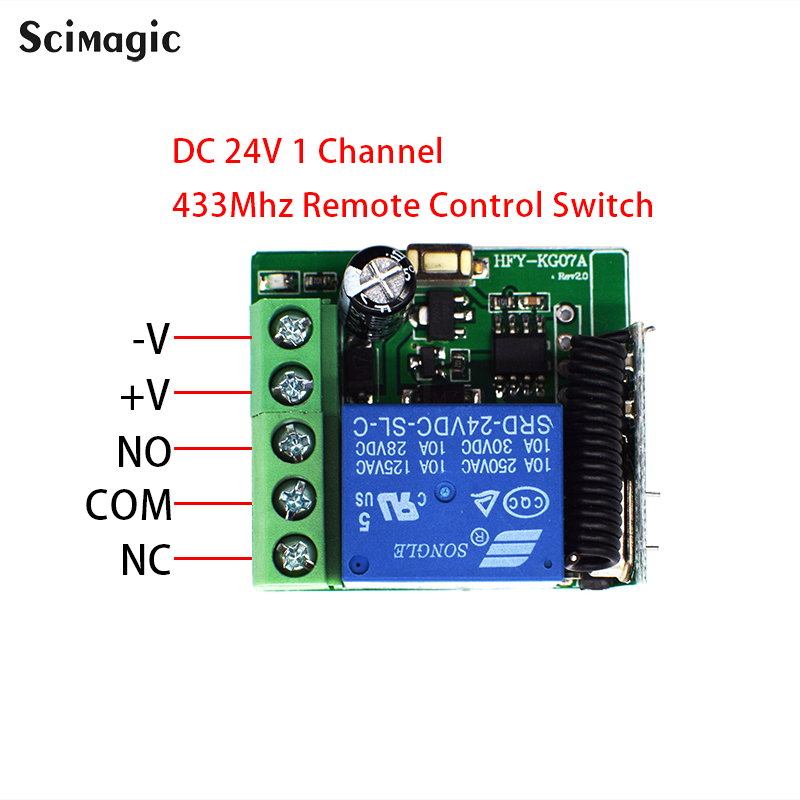

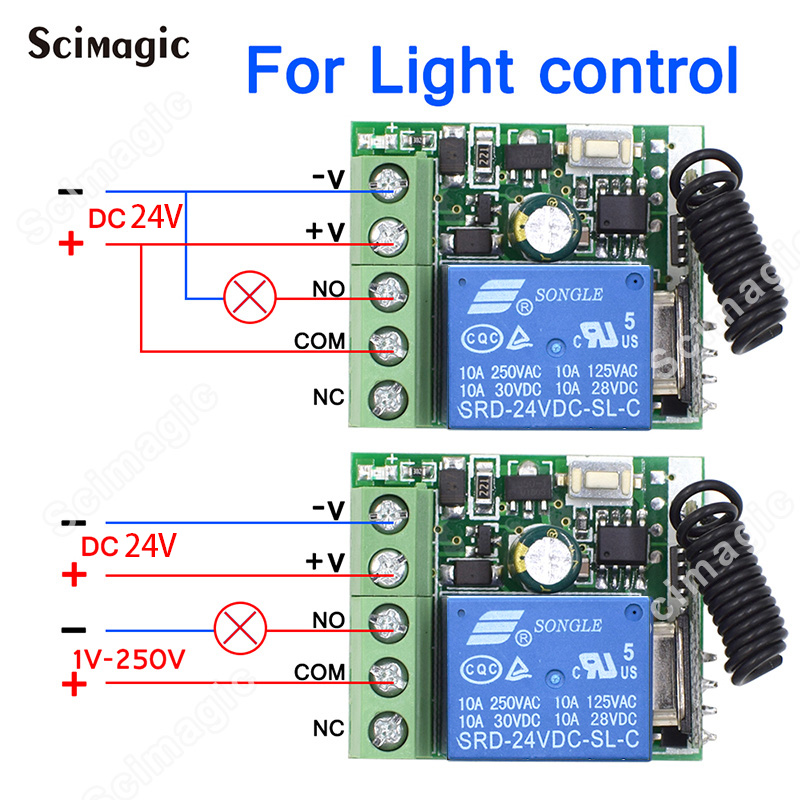

배선 다이어그램 1:

+ V : 12V + 입력;
-V: 12V-입력;
NO: 출력, 정상 개방;
COM: 출력, 공통;
NC: 출력, 정상 닫기.

코드 지우기:

방법 1:
수신기의 학습 버튼을 8 번 누르면 코드가 정리됩니다.
방법 2:
LED 표시등이 켜질 때까지 수신기의 학습 버튼을 계속 누른 다음 깜박거리면서 8 번 깜박입니다. 코드가 성공적으로 지워졌음을 의미합니다.
코드를 지운 후에는 모든 리모콘이 더 이상 작동하지 않습니다.

코드 배우기 :( 순간)

수신기에서 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (토글)

수신기에서 학습 키를 2 번 누르면 토글 설정 모드로 들어갑니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 배우기 :( 래칭)

참고: 래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 배워야합니다. 처음 배운 것은 "ON" 입니다. 두 번째로 "OFF" 를 배웠습니다.
예: 버튼 A = ON, 버튼 B = OFF
수신기에서 학습 키를 3 번 누르면 래치 모드가됩니다.
잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
원격 버튼 A를 누릅니다.
5 번 LED 플래시.
원격 버튼 B를 누릅니다.
5 번 플래시 LED.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
A = ON , B = OFF.

코드 학습 :( 시간 지연 모드)

수신기에서 학습 키를 4 번 누르면 시간이 5 초 동안 처리됩니다.
수신기에서 학습 키를 5 번 누르면 10 초 동안 시간 지연이 발생합니다.
수신기에서 학습 키를 6 번 누르고 시간 지연을 15 초 동안 누릅니다.
LED 표시기가 꺼집니다.
원격 버튼을 누르면 LED가 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

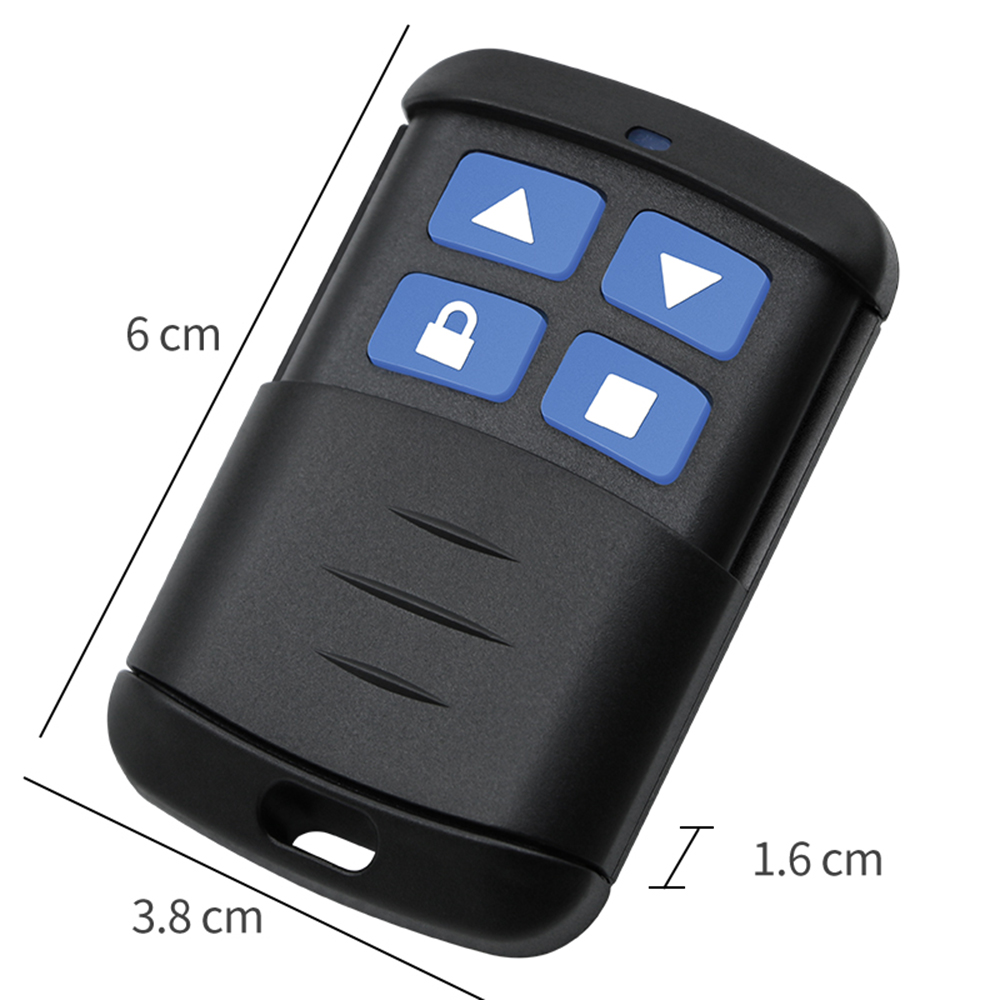

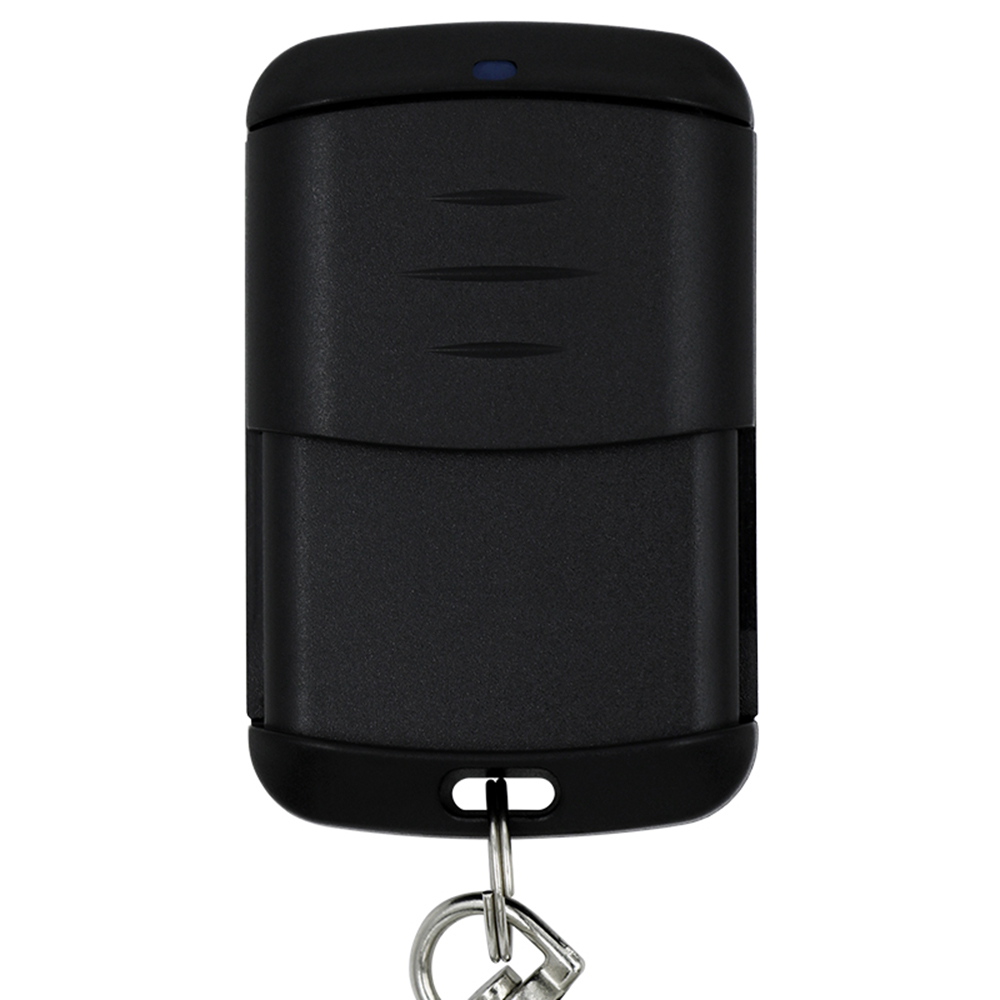

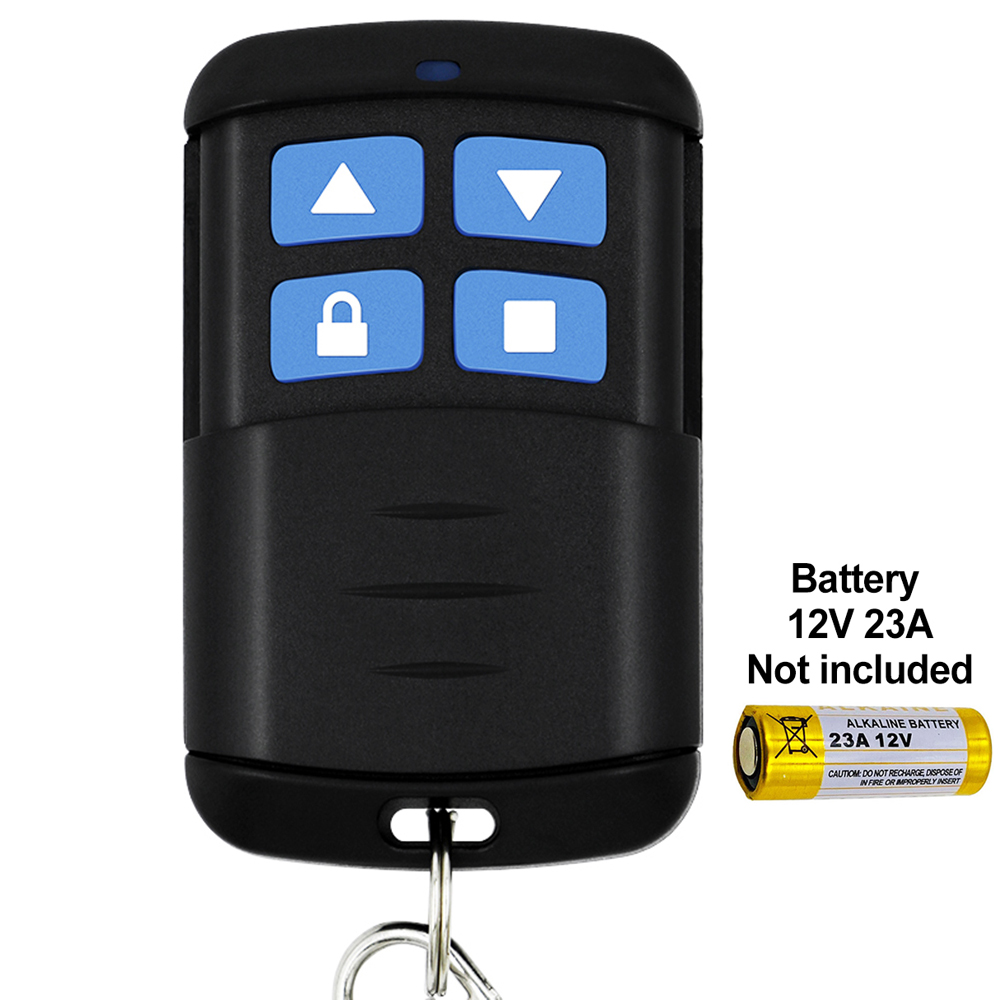

리모컨 사양:

작동 주파수: 433MHz
23A 12V 전원 (배터리 미포함),
재료: PVC.
버튼: 4 버튼
인코딩 유형: 학습.
이동 거리: 20-50m
특별 참고 사항:
이 리모컨은 복제 리모컨이 아닙니다.
이 리모컨은 내 수신기에서만 작동합니다.
리모콘을 개인적으로 구입하지 마십시오.

참고: 시스템은 리모컨 25 개를 저장할 수 있습니다. 리모컨이 25 개를 초과하면 초기 리모콘이 손실됩니다.
