참고:

제어 보드와 함께 제공되는 드라이버 A4988 은 42 스테퍼 모터 만 지원하며 57 또는 86 스테퍼 모터를 제어하려면 외부 고전류 드라이버가 필요합니다. 공압 부품을 제어하려면 릴레이 보드를 연결하여 솔레노이드 밸브를 제어해야합니다.

기능 설명:

1. 4 방향 스테퍼 모터 서보 모터 (5v 펄스 신호) 의 제어를 지원하고 4 축 연결, 빠른 이동 속도를 지원하며 외부 고전류 드라이버를 지원합니다.
2. 직렬 통신 지원, Wi-Fi 무선 통신은 멀티 블록 네트워킹에서 작동 할 수 있습니다 (Wi-Fi 모듈 필요), 특수 제어 소프트웨어가 제공되며 여러 유형의 기계 구조가 지원됩니다.
3. 양방향 스티어링 기어 제어를 지원합니다.
4. 8 방향 IO 신호 출력 (고전류 실행 구성 요소를 제어하기 위해 릴레이 보드에 연결할 수 있음).
5. 원점으로 원 키 4 축 복귀를 지원합니다 (원점 스위치, 기계식 스위치 또는 유도 성 근접 스위치 5v 에 연결해야 함).

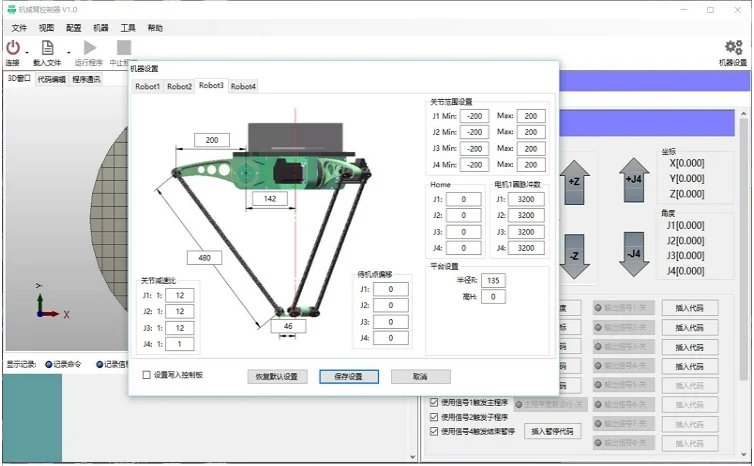

6. 전문적인 지식없이 사용하기 쉬운 전용 상위 컴퓨터 소프트웨어.
7. G 코드 삽입, 지연 지원, 일시 중지 (신호 트리거 종료 일시 중지), 외부 신호 트리거 프로그램 작동 지원으로 프로그래밍을 배치합니다.
8. 매트릭스 포인트 처리 코드의 원 클릭 생성.
9. 휴대 전화 제어 코드의 원 키 생성.

특징:

1. 오프라인 작업 지원 (SD 카드 모듈 필요)
2. 오프라인은 6 개의 작업 그룹을 저장할 수 있으며 각 작업 그룹은 길이가 제한되지 않습니다.
3. 트리거 동작 작업에 6 개의 신호 입력을 추가합니다.
4. 외부 재설정 버튼 인터페이스를 늘리십시오.

우리는 사용자 설명서를 제공합니다

비디오 사용:

https://www.bilibili.com/video/BV1RA411n7zK

https://www.bilibili.com/video/BV1si4y1M7jq

3 축 4 Dof 산업용 로봇 암 컨트롤러 모션 컨트롤 보드 여러 구조, Wi-Fi 무선 통신 네트워킹
