컴퓨터를 통해 지침 비디오를 확인하십시오.
1. 기존 데이터 삭제: 학습 버튼을 8 번 누릅니다. 응답: LED가 7 번 깜박입니다.
2. 원격 코드 학습: 학습 키를 한 번, 두 번 또는 세 번 누릅니다 (아래 참조).
LED가 켜짐: 학습 모드가 활성 상태입니다. 리모콘의 아무 버튼이나 누르십시오.
LED 표시등이 세 번 깜박입니다. 학습이 성공적으로 완료되었습니다.
3. 테스트: 위의 작업 후에 수신기 보드를 리모컨으로 제어 할 수 있습니다.
2 단계부터 ID가 다른 더 많은 송신기를 학습하고 저장할 수 있습니다.
다른 모드의 혼합물이 가능합니다.
버튼 사용 (모드 설정 및 페어링 프로세스 시작):
한 번 누르기: 인칭 모드 (순간 모드)
두 번 누름: 자체 잠금 모드 (4 채널의 토글 모드)
세 번 누름: 연동 모드 (선택한 채널이 활성화되고 다른 채널이 활성화되면 지워짐)

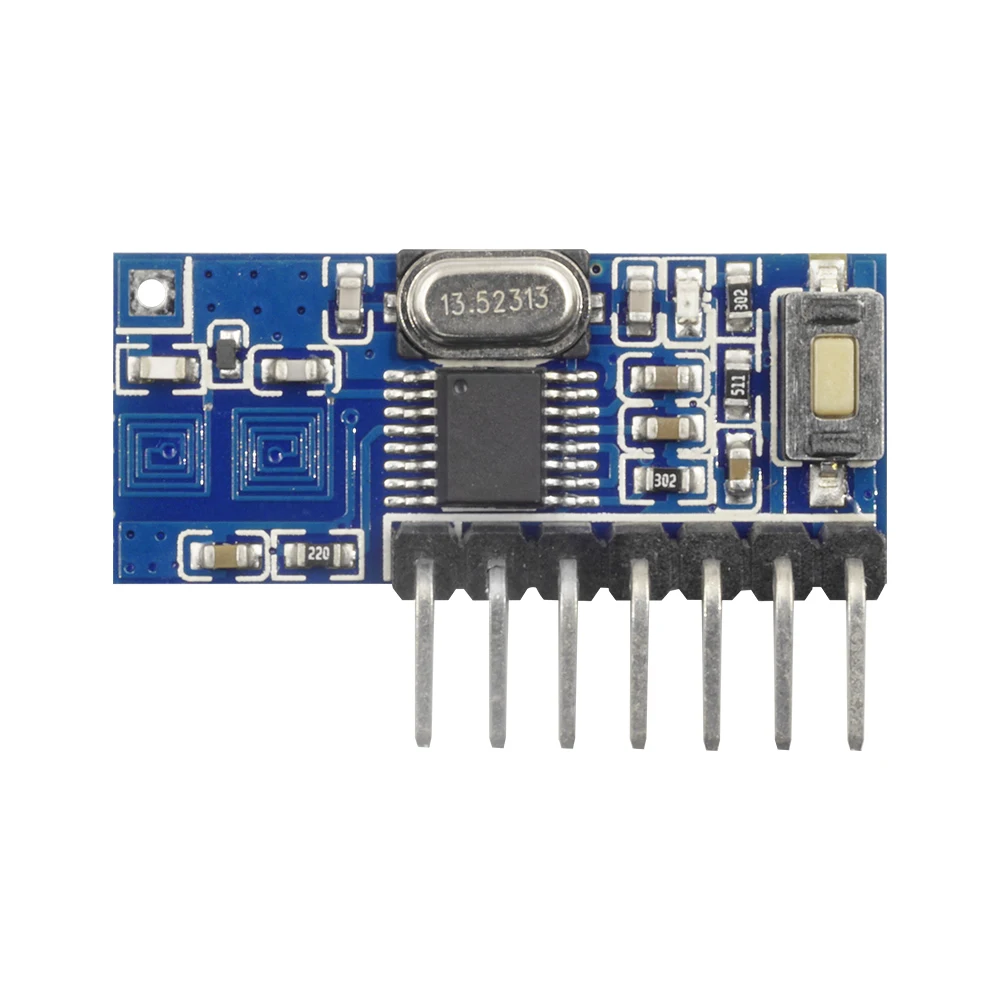

수신기 모듈 설명:

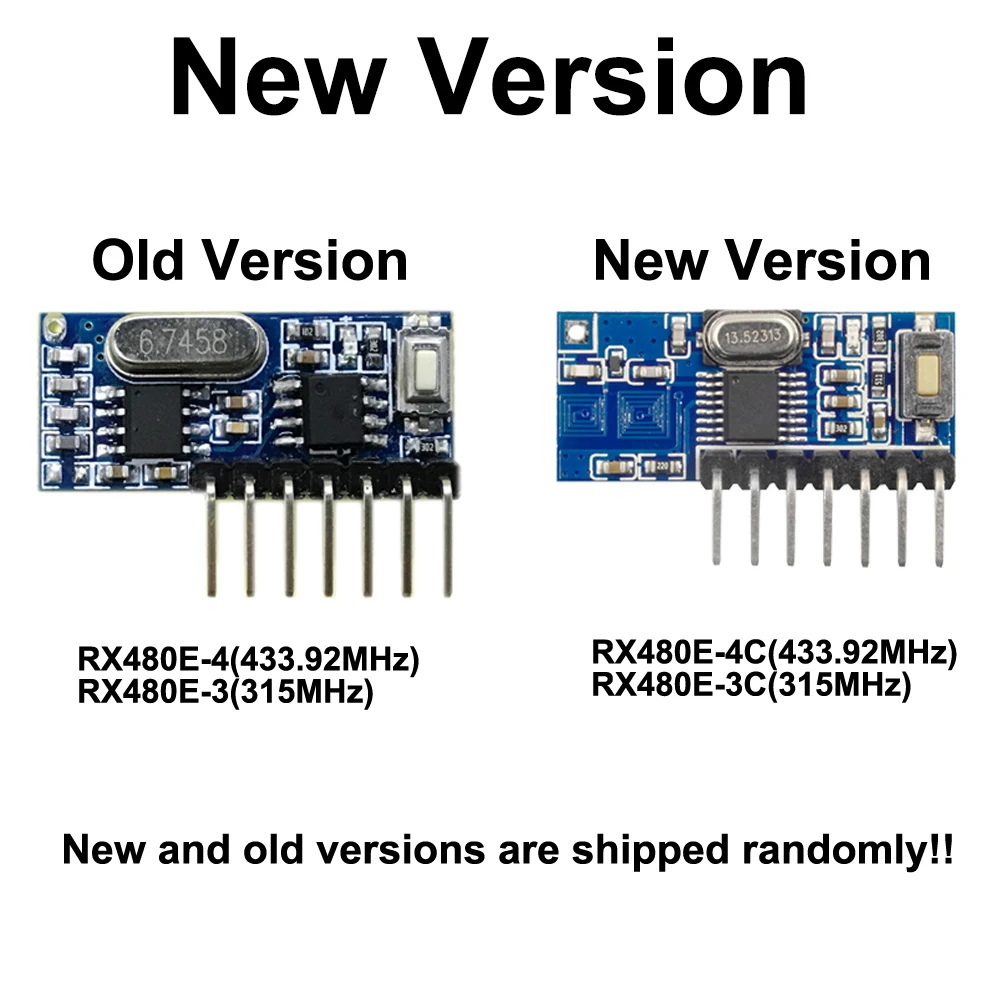

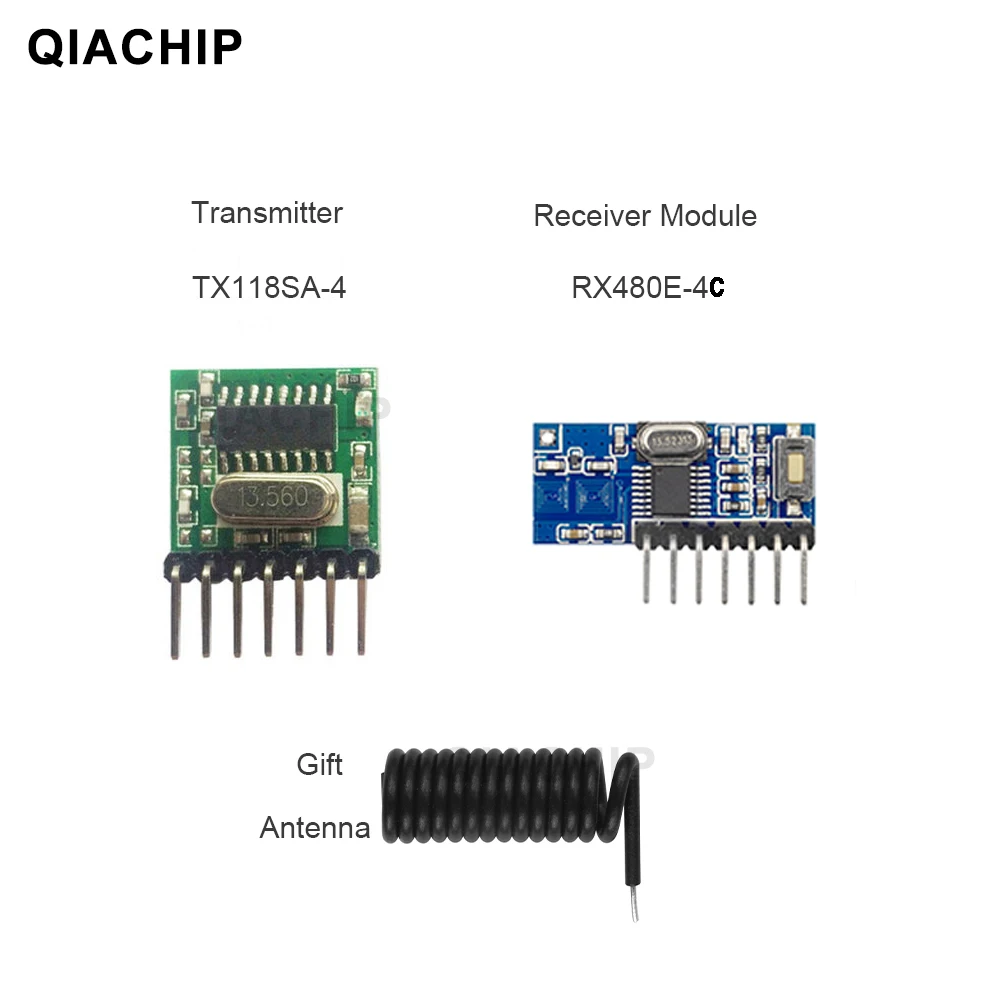

제품 모델: RX480E-4C
작동 전압: DC 3V-5V
증폭 전류: ≤ 5mA
출력 전류: 10 mA
작동 주파수: 433MHz
수신 감도: -108dB
수신 거리: 15 미터 위
주파수 대역: ± 0.2MHz
작업 모드: 인치, 자동 잠금, 연동

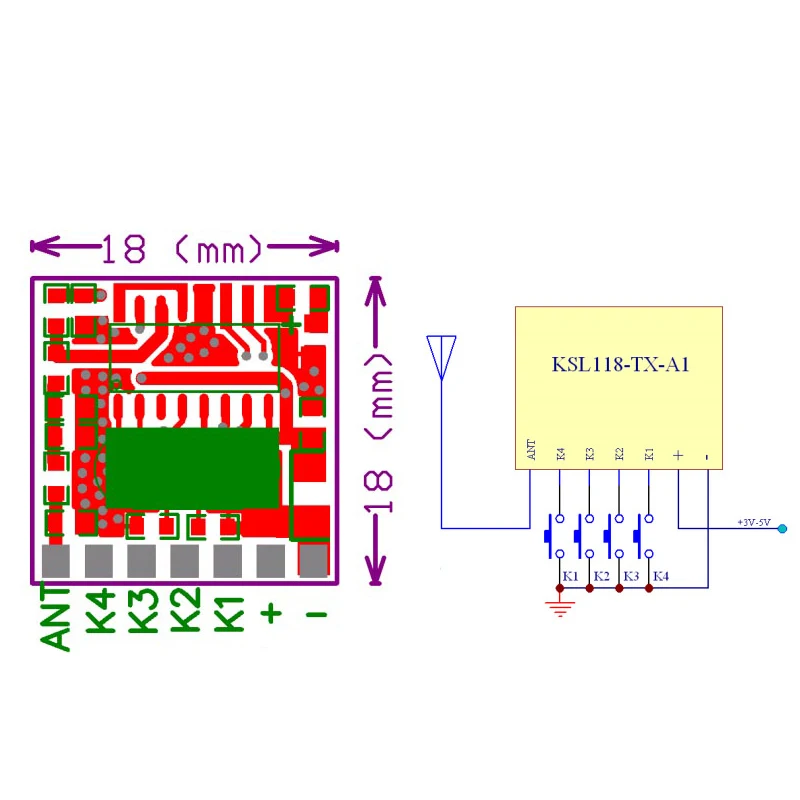

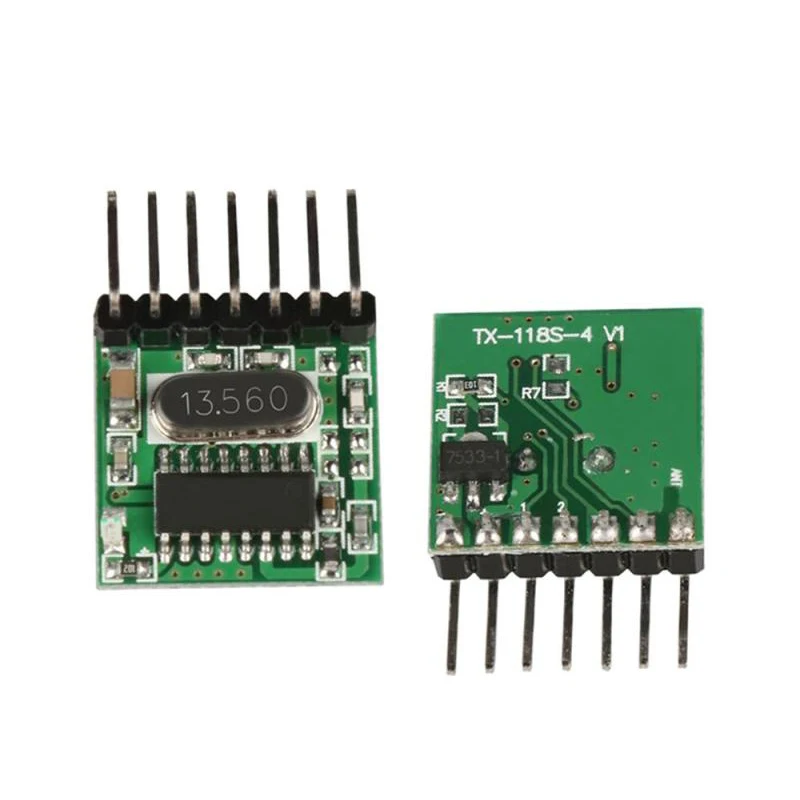

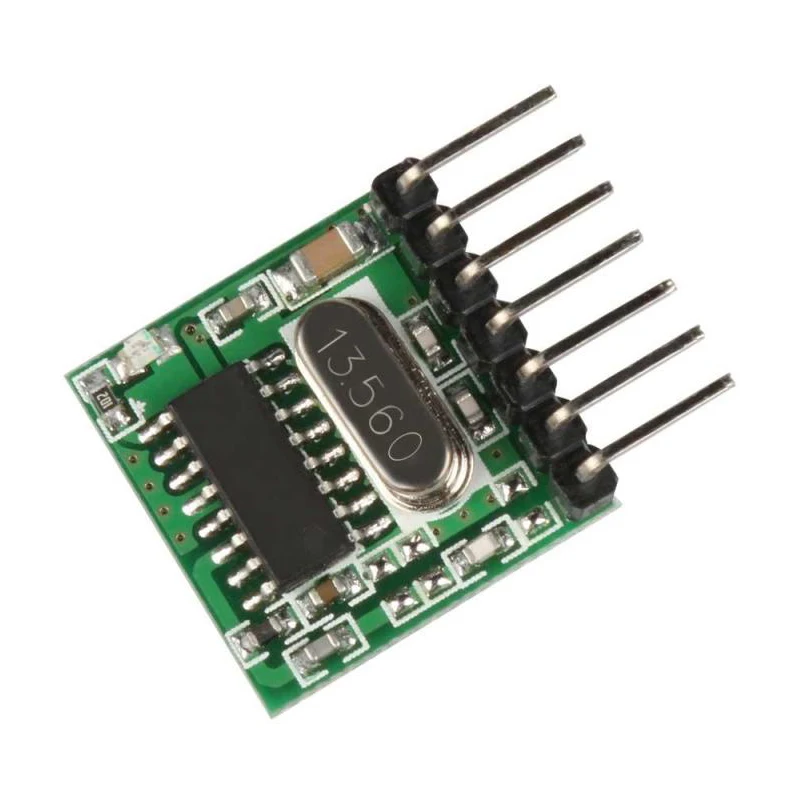

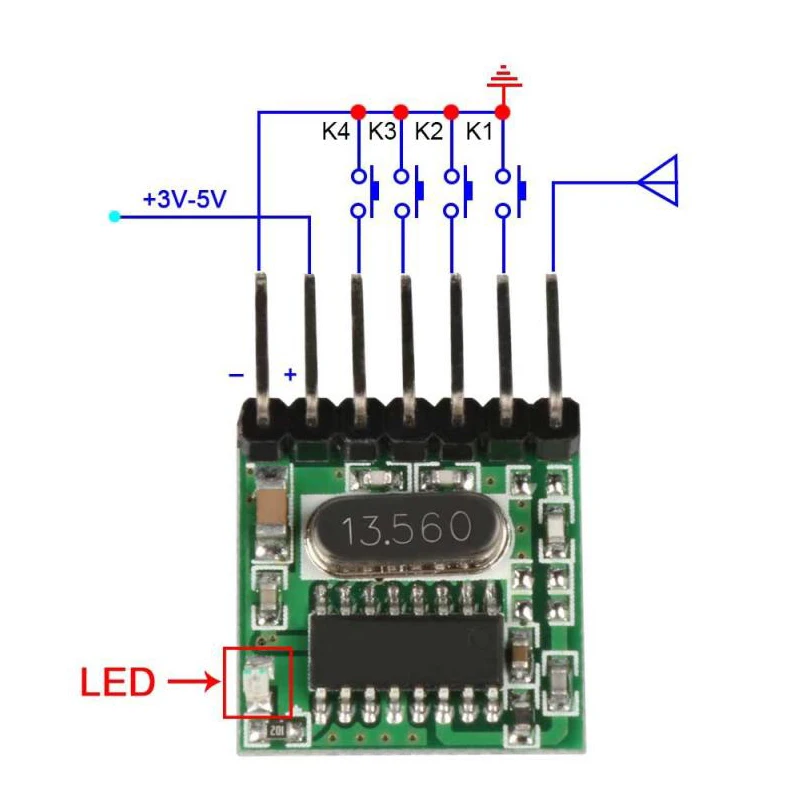

전송 모듈 설명:

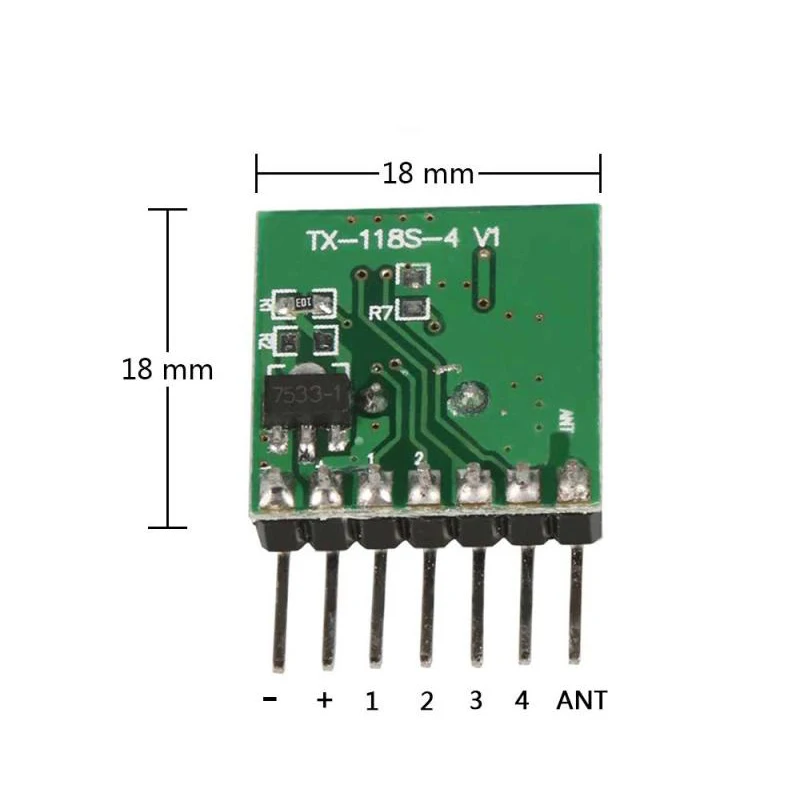

제품 모델: TX118SA-4
작동 전압: DC 3V-24V
전송 전력: 11dbm
거리: 위 25 미터
방출 전류: 10MA
화재 발생률: 최대 10KB / S
변조: ASK
인코딩: 학습 코드 EV1527

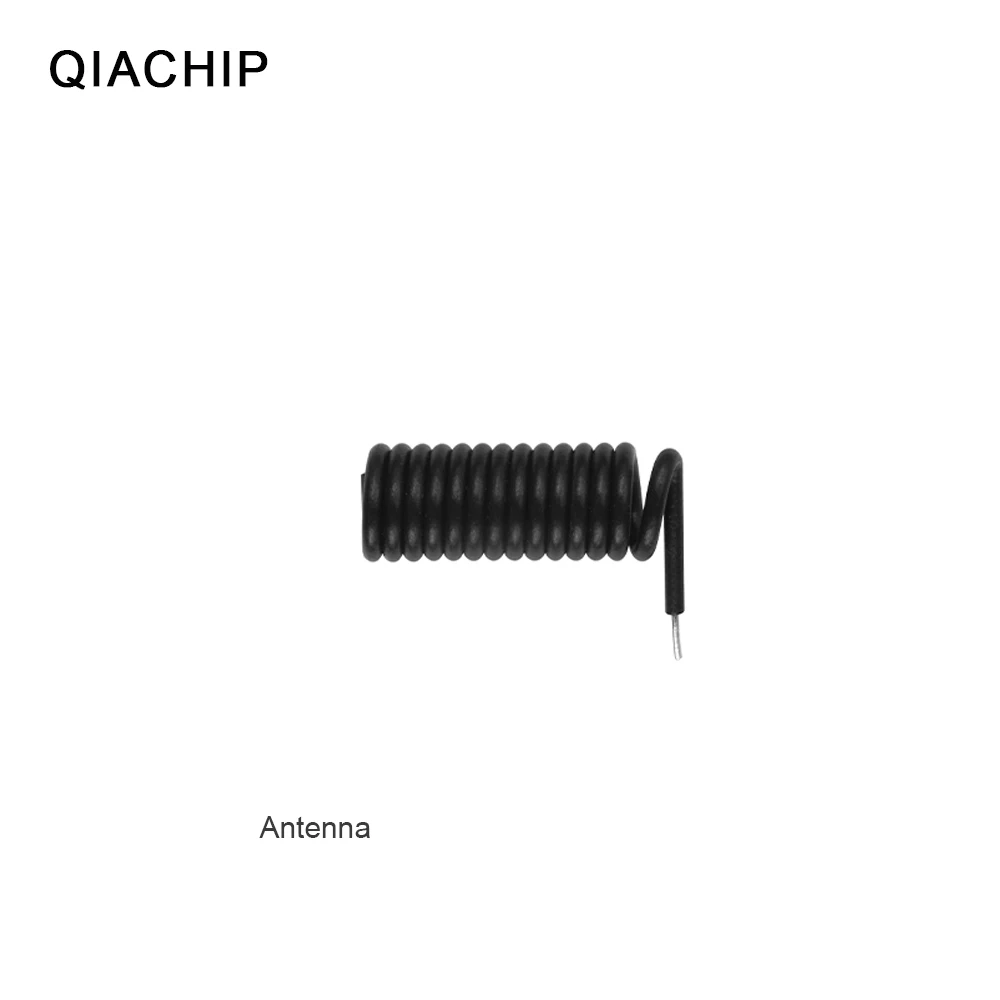

433MHz 안테나의 데이터:

모델 번호: ANT-240
이 안테나의 곧은 길이는 약 25mm 이고, 외경은 약 6mm 이며, 끝은 약 3mm 의 주석으로 벗겨진다. 구리선의 직경은 0.5 mm이고 외경은 1.3 mm이다.
색상은 검은 색입니다.
수신 모듈과 송신 모듈을 모두 사용할 수 있습니다.

알림: 다른 옵션에는 다른 패키지가 포함됩니다

패키지 목록 1:

1 * RX480E-4C 수신기 모듈

패키지 목록 2:

1 * TX118SA-4 송신기 모듈

패키지 목록 3:

1*433MHz 용 안테나

패키지 목록 4:

1 * RX480E-4C 수신기 모듈
1 * TX118SA-4 송신기 모듈
1*433MHz 용 안테나

작업 모드 정보:

순간: 원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓으면 릴레이가 끊어집니다.
토글: 원격 버튼을 한 번 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이가 끊깁니다.
래칭: 원격 버튼 A를 누르고 릴레이가 연결되고 원격 버튼 B를 누르고 릴레이 연결을 끊습니다.

코드 배우기 :( 순간)

수신기의 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (토글)

수신기의 학습 키를 두 번 누르면 토글 설정 모드로 들어갑니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 배우기 :( 래칭)

참고: 래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 학습해야합니다. 첫 번째 학습은 ON, 두 번째 학습은 OFF입니다.
예: 버튼 A = ON, 버튼 B = OFF
수신기의 학습 키를 세 번 누르면 래치 모드가됩니다.
잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
원격 버튼 A를 누릅니다. 5 번 LED 플래시.
원격 버튼 B를 누릅니다. 5 회 LED 플래시
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
A = ON, B = OFF.
