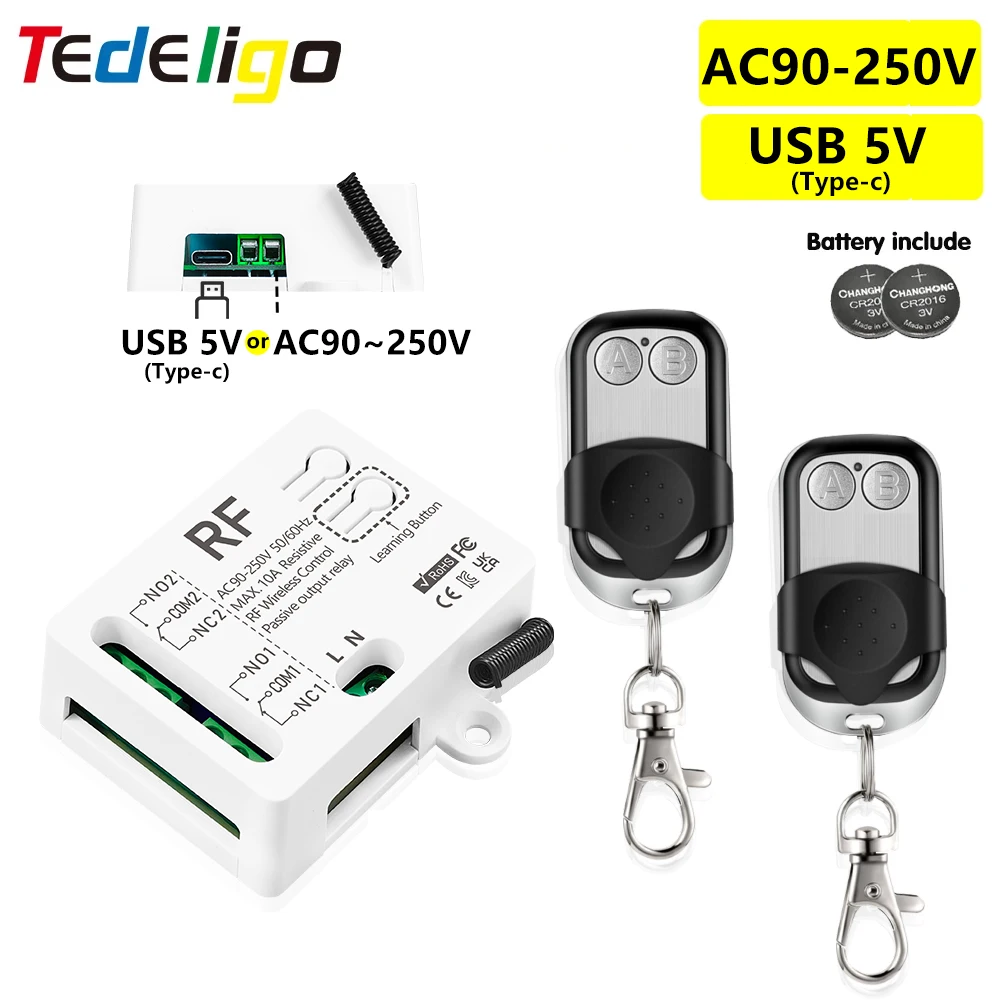

릴레이 수신기 보드 매개 변수

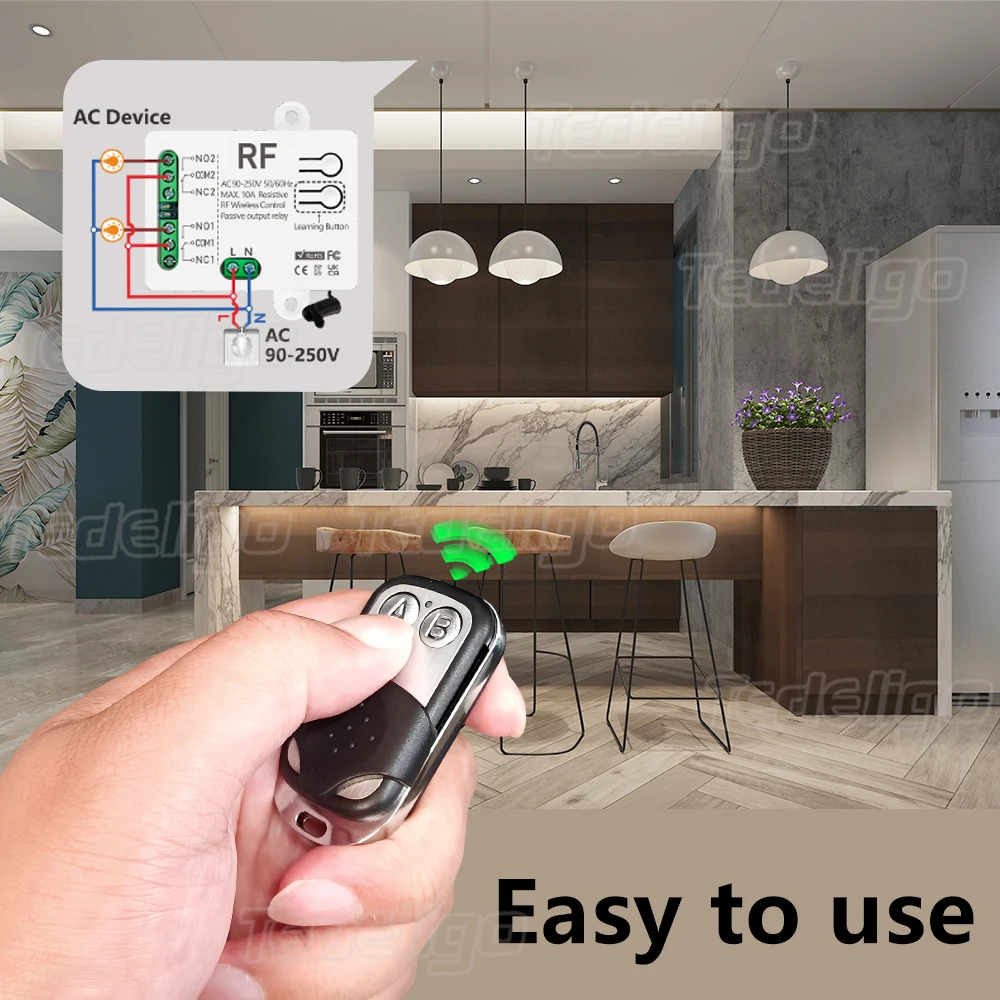

작동 전압:AC 90V ~ 250V 또는 USB Type-C 5V-0.5A
입력/출력 전압: 1 ~ 250V
정지 전류: <5MA
최대 전류: 10A
최대 부하: 2200W
RF 주파수: 433MHz
핀: NO / COM / NC
작동 온도: -30 ~ + 80 도
수신 감도: >97dbm
저장 리모콘의 양: 20 개
인코딩 지원: 학습 코드 1527/고정 코드 2262
RF 작동 모드: ASK 수퍼 헤테로 다인 무선 수신
수신 범위: 광장 50 미터 이상
원격 작동 모드: 순간 모드/토글 모드/래치 모드/믹스 모드/모터 토글 모드

원격 제어 매개 변수
RF 주파수: 433MHz

인코딩 지원: 1527 Leaning 코드
전송 범위: 최대 50m (이론적 거리)

배터리: cr2016 * 2(포함)

제품 적용 영역
제품은 가정, 농장, 공장, 사무실, 실험실, 슈퍼마켓 등에서 사용할 수 있습니다.
리모콘 차고문 전기문 집문 셔터문 확장문 출입문 도로문
원격 제어 전동 커튼 워터 펌프 선풍기 램프 LED 조명 전구 환기 장치 신호 전송
원격 제어 모터 양극 및 음극 회전 모터 스위치 DIY

작업 모드

• 순간 모드

1. 버튼을 길게 누르면 "A", 릴레이 "1" 이 켜집니다.

2. 버튼 "A" 를 해제하면이 릴레이 "1" 이 꺼집니다.

설정

수신기에서 학습 버튼을 1 번 누르고 "A" 버튼을 1 번 클릭하고 "B" 버튼을 1 번 클릭하면 성공

• 토글 모드:

1. "A" 버튼을 누르면 릴레이 "1" 이 켜집니다.

2. "A" 버튼을 다시 누르면이 릴레이 "1" 이 꺼집니다.

설정

수신기에서 학습 버튼을 2 번 누르고 버튼 "A" 를 1 번 클릭하고 버튼 "B" 를 1 번 클릭하면 성공

• 래치 모드

1. 버튼 "A" 를 누르면 릴레이 "1" 이 켜집니다.

2. 버튼을 누릅니다 "B" 릴레이 "2" 가 켜지고 동시에 릴레이 "1" 이 꺼집니다.

설정

수신기에서 학습 버튼을 3 번 누르고 "A" 버튼을 1 번 클릭하고 "B" 버튼을 1 번 클릭하면 성공

• 믹스 모드


1. 버튼 "A" 를 길게 누르면 릴레이 "1" 이 켜집니다. "A" 버튼을 놓으면이 릴레이 "1" 이 꺼집니다.

2. 버튼 "B" 를 누르면 릴레이 "2" 가 켜집니다. 버튼 "B" 를 다시 누르면이 릴레이 "2" 가 꺼집니다.

설정

수신기에서 학습 버튼을 4 번 누르고 "A" 버튼을 1 번 클릭하고 "B" 버튼을 1 번 클릭하면 성공

모터 토글 모드

1. 버튼 "A" 를 누르면 릴레이 "1" 이 켜지고 버튼 "B" 를 누르면 릴레이 "2" 가 켜지고, 동시에 릴레이 "1" 이 꺼집니다. "B" 버튼을 다시 누르면 릴레이 "2" 가 꺼집니다.
2. "B" 버튼을 누르면 릴레이 "2" 가 켜지고 "A" 버튼을 누르면 릴레이 "1" 이 켜지고, 동시에 릴레이 "2" 가 꺼집니다. "A" 버튼을 다시 누르면 릴레이 "1" 이 꺼집니다.

설정

수신기에서 학습 버튼을 누릅니다 5 시간,

"A" 버튼을 1 번 클릭하고 "B" 버튼을 1 번 클릭하면 성공
