무선 송신기 모듈 리모컨 학습 코드 1527 디코딩 rf 스위치 모듈 4 ch rf 스위치 80 개 433 Mhz
|
|||||||||||||||||
| 商品購入についてのご案内 | |||
|
|||
80 pcs
우리는 당신이 필요합니다! 직송 시작! -송장 없음, 소포 가격 없음-대량 CSv 드롭 배송 · 공휴일 또는 평일을 제외한 48 시간 이내에 빠른 배송 · 우리는 epacket을 통해 미국을 배송 할 수 있습니다. Epacket을 선택할 때 메시지를 남겨주세요.
안녕하세요, 제 가게에 오신 것을 환영합니다. 내 가게는 믿을 만한 제품 품질, 저렴한 가격 및 충분한 수량을 갖추고 있습니다. 직접 주문하실 수 있으며 3 일 이내 배송해드리겠습니다. 요구 사항이나 질문이 있으면 상점의 고객 서비스에 직접 보낼 수 있습니다. 가장 저렴한 가격으로 원하는 제품을 구매할 수 있도록 24 시간 이내에 답장을 보내 드리겠습니다.
제품 설명
433 Mhz 무선 수신기 및 송신기 원격 제어 학습 코드 1527 디코딩 모듈 4 Ch 출력 Arduino/ARM/MCU 용 무선 전원 스위치 소켓 원격 제어 LED 전기 도어 등 학습 버튼 DIY 키트
패키지 포함:
전송 모듈 (TX118SA-4) *
이 패키지에는 안테나가 포함되어 있지 않습니다.
참고:
호환 가능한 송신기 인코딩 유형: EV1527
송신기가 인코딩 EV1527 을 사용하지 않는 경우,
수신기에 연결되지 않습니다.
응용 환경
원격 제어 스위치, 수신기 모듈, 오토바이, 자동차 도난 방지 제품, 홈 보안
제품, 전기 도어, 셔터 도어, 창문, 원격 제어 소켓, 원격 제어 LED,
원격 오디오 원격 제어 전기 도어, 차고 도어 원격 제어, 원격 제어 개폐식
도어, 원격 볼륨 게이트, 팬 도어, 원격 제어 도어 오프너, 도어 클로징 장치 제어
시스템, 원격 제어 커튼, 경보 호스트, 경보, 원격 제어 오토바이 원격 제어
전기 자동차, 원격 제어 MP3.
제품 설명
[수신기 모듈] 제품 모델: RX480-E4
작동 전압: DC3.3 ~ 5V
증발 전류: ≤ 5mA
출력 전류: 10 mA
작동 주파수: 433MHz (기타 사용자 정의 가능)
수신 감도: -108dB
수신 거리: 15 미터 위
주파수 대역: ± 0.2MHz
작업 온도: -25 ~ 75
작업 모드:
인칭, 자동 잠금, 연동
출력: 4 채널 CMOS 레벨 신호 리모콘 ABCD 4 버튼에 해당합니다.
참고:
호환 가능한 송신기 인코딩 유형: EV1527
송신기가 인코딩 EV1527 을 사용하지 않는 경우,
수신기에 연결되지 않습니다.
핀 명령
GND: 접지 또는 음극
+ V : DC3.3 ~ 5V 입력
D0: 데이터 출력
D1: 데이터 출력
D2: 데이터 출력
D3: 데이터 출력
VT: 출력 (
D0-D3 핀이 레벨 신호를 출력하면 VT는 동 기적으로 출력됩니다.
일반적으로 출력 표시기로 사용됩니다.
）
지침
프로그래밍 방법:
1. 기존 데이터 삭제:
학습 버튼을 8 번 누릅니다. 응답: LED가 7 번 깜박입니다.
2. 원격 코드 학습:
학습 키를 한 번, 두 번 또는 세 번 누릅니다 (아래 참조).
LED가 켜짐: 학습 모드가 활성 상태입니다. 리모콘의 아무 버튼이나 누르십시오.
LED 표시등이 세 번 깜박입니다. 학습이 성공적으로 완료되었습니다.
3. 테스트:
상기 동작 후에, 수신기 보드는 리모콘에 의해 제어 될 수있다.
2 단계부터 ID가 다른 더 많은 송신기를 학습하고 저장할 수 있습니다.
다른 모드의 혼합물이 가능합니다.
버튼 사용 (모드 설정 및 페어링 프로세스 시작):
한 번 누르기: 인칭 모드 (순간 모드)
두 번 누름: 자체 잠금 모드 (4 채널의 토글 모드)
세 번 누름: 연동 모드 (선택한 채널이 활성화되고 다른 채널 인 경우 지워짐)
활성화된다)
(이 지침은 Manfred 덕분에 Manfred가 제공합니다)
신청 예

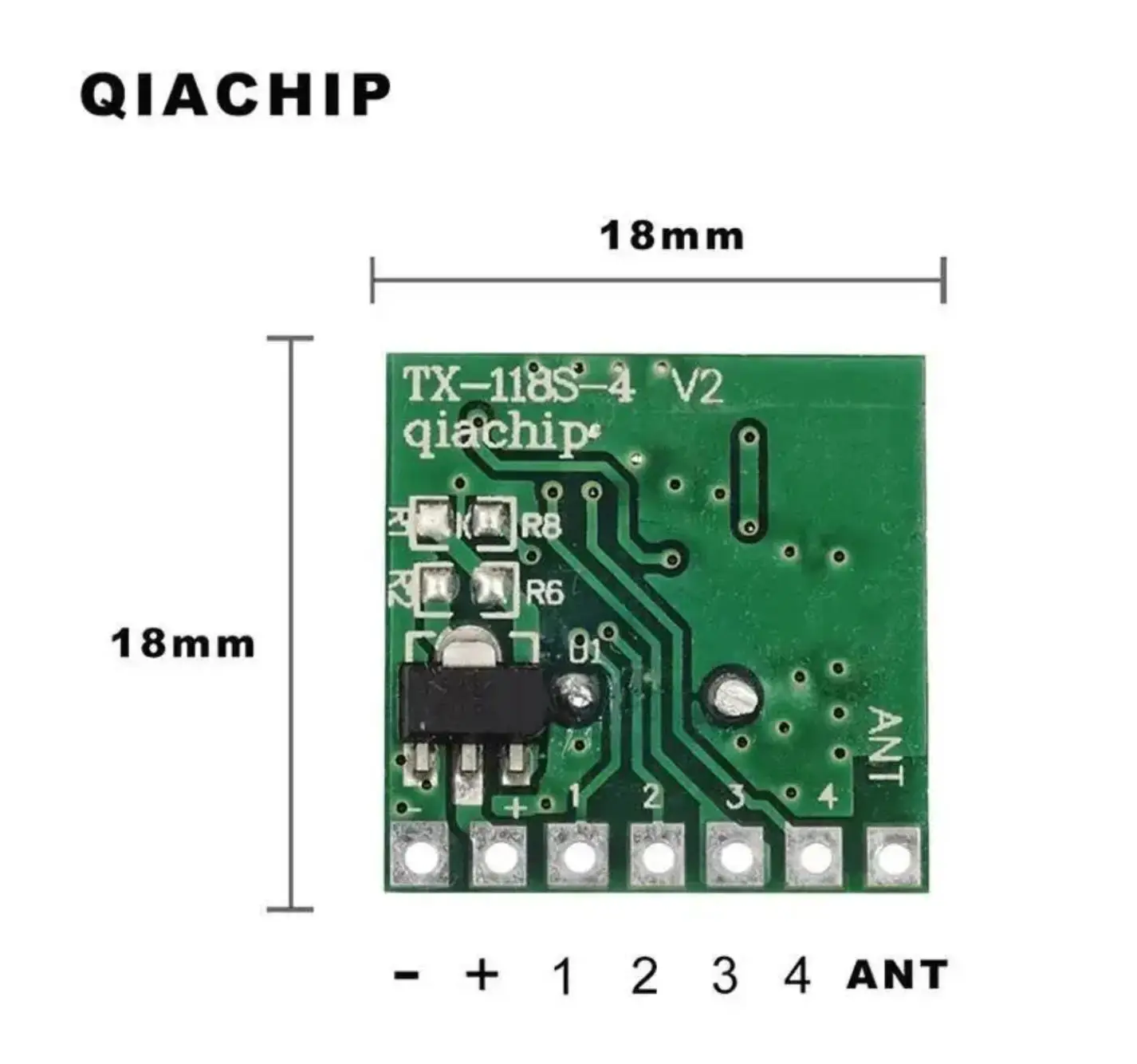

[송신기 모듈] 제품 모델:
TX118SA-4
전송 전력: 11dbm
거리: 위 25 미터
방출 전류: 10MA
화재 발생률: 최대 10KB / S
전송 편차: +/- 7. 5KHZ/협대역 방출
변조: ASK
작동 전압: DC 3V-24V
인코딩: 학습 코드 EV1527
각 모듈에는 고유한 ID 주소 코드가 있습니다.
4 개의 키 코드를 K1-K4 모든 모듈은 동일합니다.
핀 설명:
-: 음극 전원 공급 장치
+: 양의 전원 공급 장치, DC 3-24V
핀 설명:
-: 음극 전원 공급 장치
+: 양의 전원 공급 장치, DC 3-24V
K1: 1 짧게 부정적인 시작 데이터 전송, 리모컨의 A 버튼과 유사합니다.
K2: 2 부정적인 시작 데이터 전송, 리모컨의 B 버튼과 유사합니다.
K3: 3 짧은 부정적인 시작 데이터 전송, 리모컨의 C 버튼과 유사합니다.
K4: 4 부정적인 시작 데이터 전송, 리모컨의 D 버튼과 유사합니다.
ANT: 송신 안테나
일반적인 응용 회로는 아래에 나와 있습니다
