12V DC 모터 정방향 및 역방향 리모컨 스위치 개폐식 도어 커튼 전기 푸시로드 무선 리모컨

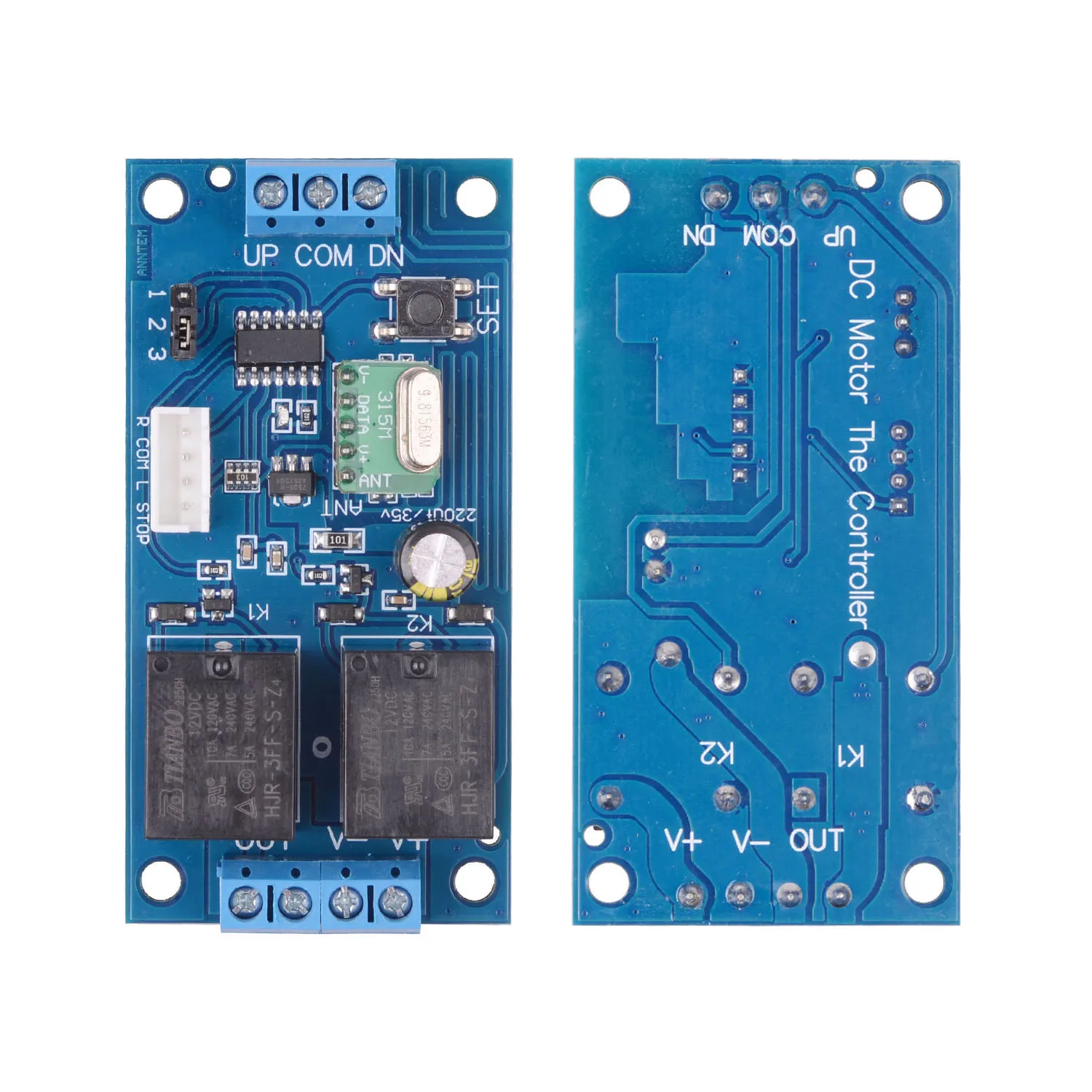

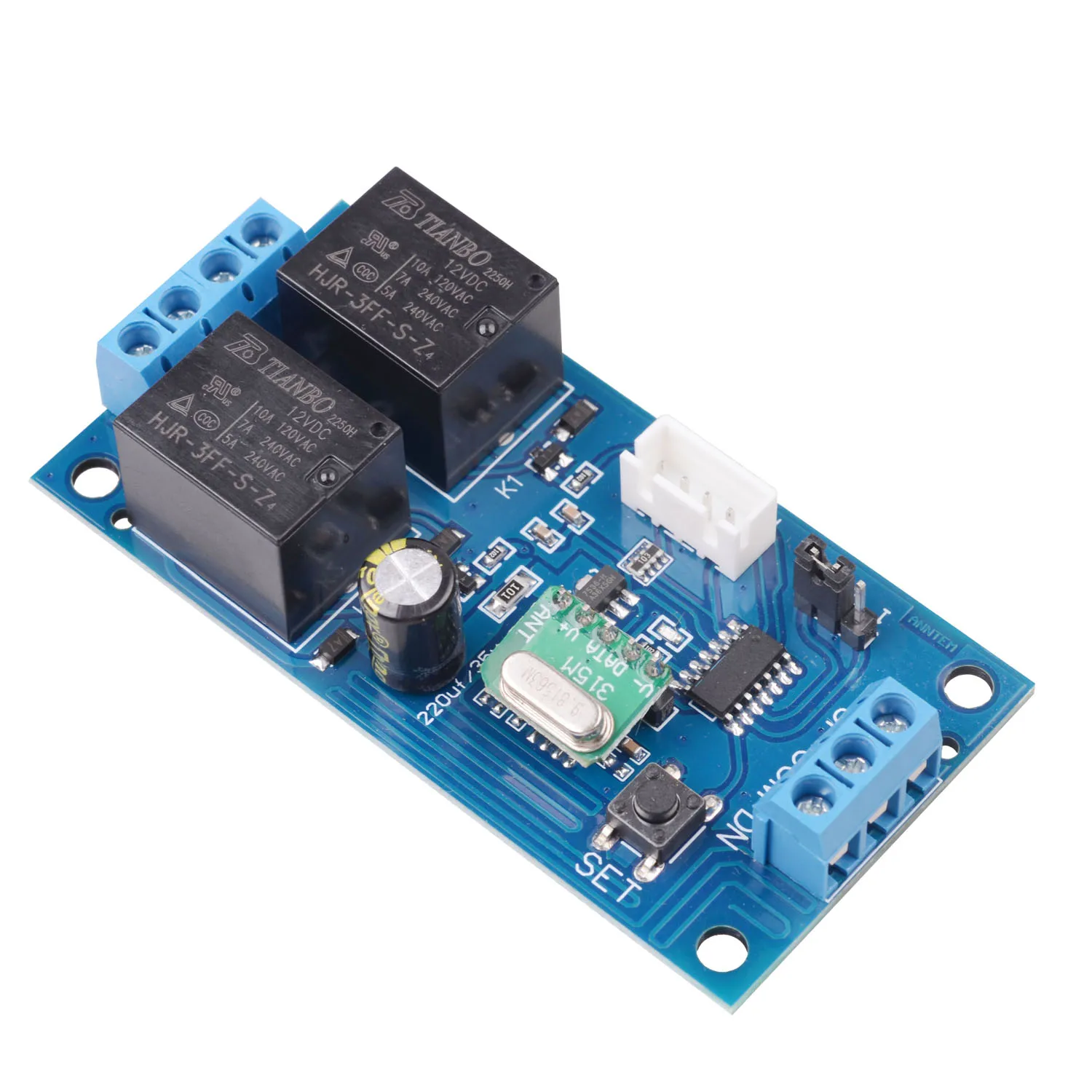

두 개의 10A 릴레이를 사용하는 제한 기능이 있는 12V DC 모터 정방향 및 역방향 컨트롤러

(5A 이내의 안전 범위 사용) 더 안전하게 모터를 60 와트 이내로 사용하는 것이 좋습니다


초기 상태는 전원이 꺼지고 모터가 중지되며 전원이 꺼진 후에도 초기 상태가 유지됩니다.


내부에 자동 잠금, 연동 및 비잠금 기능 변환 슬롯이 장착된 지능형 학습 코드 일치

이 모델은 수동 스위치에 연결할 수있는 수동 제어 리드 핀을 추가합니다.

모드를 전환하려면 전원을 끄십시오. 그렇지 않으면 유효하지 않습니다.

제한을 설치하지 않기로 선택하면 잠금 해제로 전환 할 수 있으며 모터는 원하는만큼 움직일 수 있습니다

달성.

제한 위치 설치를 선택하면 연동 사용으로 전환하여 이동할 곳 어디에서나 누를 수 있습니다.

정지 키.


1. 작동 전압: DC 9V ~ 12V

2. 대기 전류: 약 10mA

3. 작동 전류: 35mA 에 대해서

4. 최대 부하 전류: 10A 미만

(장비 60 와트 미만)

5. 작동 주파수: 433mhz

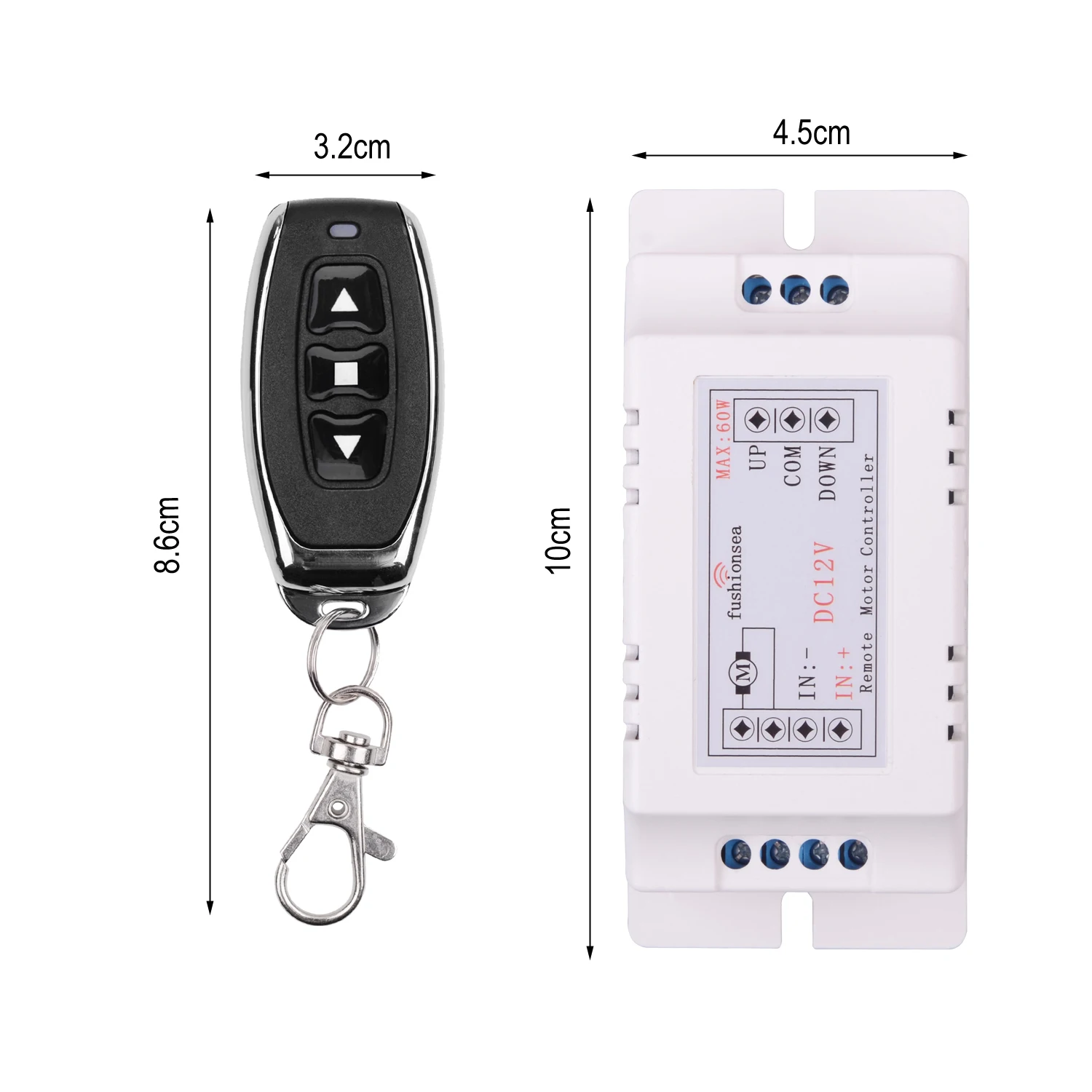

6. 크기: 3.96in * 1.77in * 1.14in

7. 수신기 감도: -105dBm

8. 기능: 제한 및 외부 수동 버튼

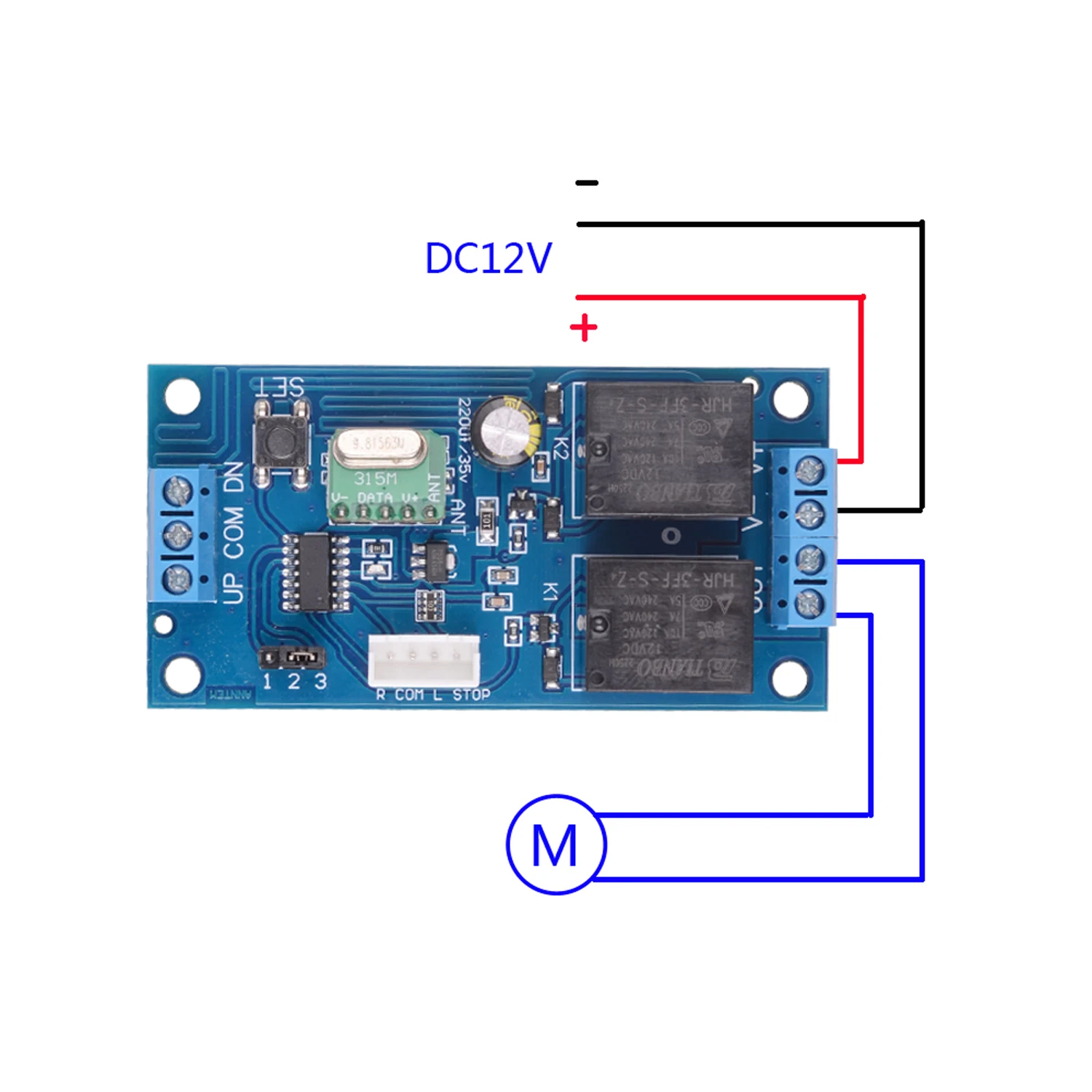

외부 수동 버튼에 배선하는 방법 (필요한 경우)
R & COM을 향한
역방향 ---------- L & COM
정지 --------- 정지 & COM

9. 초기 상태 꺼짐, (갑자기 전원이 끊겼다가 다시 돌아오고 상태가 여전히 꺼져 있으므로 수동으로 켜야합니다)

10. 종료 상태: 순간 래치 수신기의 점퍼에 의해 조정 됨,
(수신기의 점퍼를 변경하기 위해 Momentary를 사용해야하는 경우 기본적으로 Latch로 배송됩니다.)

11. "1 & 2" 핀의 순간적인 점퍼

12. "2 & 3" 핀의 래치형 점퍼

13. 순간적인 -------
"위로" 버튼을 누르면 모터가 앞으로, 해제가 멈 춥니 다.
"Down" 버튼을 누르면 모터가 반대로 해제됩니다.

래치된 ----------------
버튼을 누릅니다 "위로", 모터를 앞으로, 버튼을 누릅니다 "정지" 는 정지입니다.
버튼을 누릅니다 "다운", 모터 반전, 버튼을 누릅니다 "정지" 는 정지입니다.

14. 수신기 출력 상태가 "래치" 일 때, 우리는 0.5s 시간 지연을 정방향 및 역방향으로 설정했습니다, 그것은 보호 기능입니다.

15. 우리는 송신기와 수신기가 함께 작동하고 배송 전에 테스트하도록했습니다. 도착하면 아무 것도 할 필요가 없습니다.

16. 코드 배우기
1. 수신기의 학습 버튼을 1 번 누르고 학습 표시기를 켠 다음 송신기 버튼을 1 번 누릅니다 (첫 번째 버튼은 기본적으로 전달). 학습 표시기가 2 번 깜박이고 켜지면 첫 번째 버튼 학습이 성공했음을 의미합니다.

2. 그런 다음 송신기 버튼을 1 번 (두 번째 버튼 기본값은 반대), 학습 표시기가 2 번 깜박이고 켜짐, 두 번째 버튼 학습 성공

3. 그런 다음 송신기 버튼 정지를 1 회 (정지는 세 번째 버튼 기본값), 학습 표시기가 2 번 깜박이고 켜짐, 세 번째 버튼이 성공적으로 학습되었음을 의미합니다.

4. 그런 다음 송신기 버튼 정지를 다시 한 번 누르면 학습 표시기가 2 번 깜박이고 꺼집니다. 모든 버튼 학습 성공을 의미합니다.

17. 수신기의 학습 버튼을 5 초 동안 누르면 학습 표시기가 3 번 깜박이고 꺼집니다. 수신기의 모든 송신기 코드가 삭제되었음을 의미합니다.
