수신기의 사양:
모델
번호:
KR1201-4
RF 작업 모드: 수퍼 헤테로 다인 리셉션
변조 모드: ASK
작업 모드: 순간, 토글, 래칭 및 시간 지연 모드.
입력 전압: DC 10 ~ 14V
RF 주파수: 433MHz
정지 전류: 5mA
수신 감도: >97dbm
원격 제어 범위: >100m (여유 공간).
유선 연결 방법: 고정 배선 기둥.
디코딩 모드: MCU 소프트웨어 디코딩.
작업 모드: 순간, 토글, 연동 모드 래칭 시간 지연 (5 초, 10 초, 15 초)

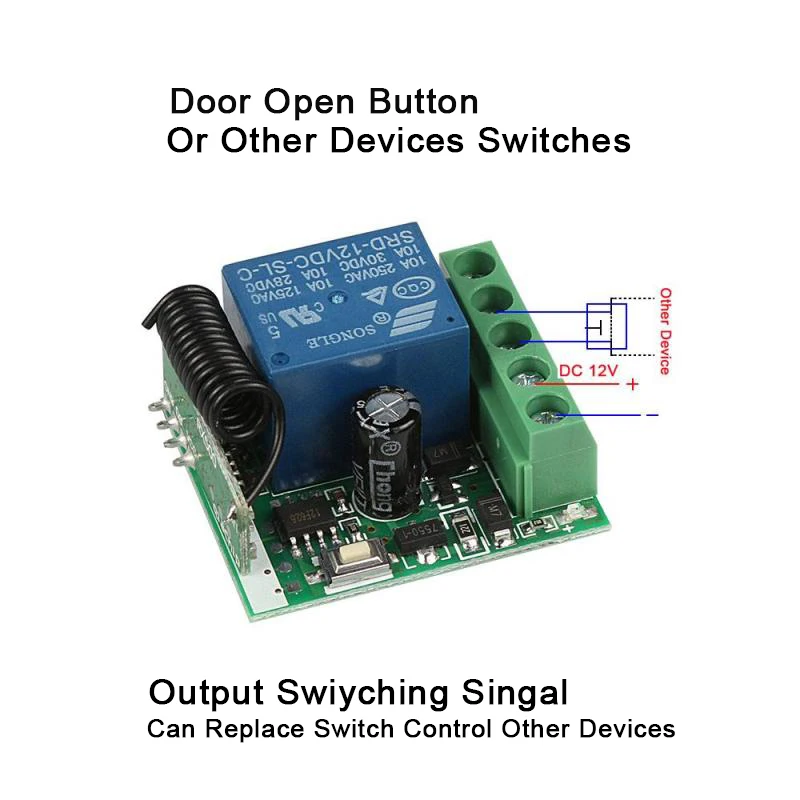

배선 다이어그램 1:
+ V : 12V + (입력).
-V: 12V - (입력).
아니오: 일반 열기 (출력).
COM: 공통 (출력).
NC: 정상 닫기 (출력).
색상: 녹색 (PCB 보드), 검정색 (외부 쉘)
회로 기판 크기: 3.5*3.0*1.8cm
알림:
패키지 다른 옵션을 선택하므로 다른 제품이 포함됩니다.
작업 모드 정보:
순간:
원격 버튼을 누르면 릴레이가 연결되고 원격 버튼에서 손을 떼면 릴레이 연결이 끊어집니다.
토글:
원격 버튼을 한 번 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이 연결이 끊어집니다.
래칭:
원격 버튼 A를 누르면 릴레이가 연결되고 원격 버튼 B를 누르면 릴레이 연결이 끊어집니다.
시간 지연 모드:
원격 제어 버튼을 누르면 릴레이가 연결됩니다. 원격 버튼을 놓을 때 타이밍을 시작하면 5 초 또는 10 초 또는 15 초 후에 릴레이가 자동으로 분리됩니다.
코드 지우기:
수신기의 학습 버튼을 8 번 누르면 코드가 정리됩니다.
코드를 정리하면 모든 리모콘이 더 이상 작동하지 않습니다.
코드 배우기 :( 순간)
수신기의 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
코드 학습: (토글)
수신기의 학습 키를 두 번 누르면 토글 설정 모드로 들어갑니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
코드 배우기 :( 래칭)
참고:
래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 배워야합니다. 처음 학습은 ON, 두 번째는 OFF 학습입니다.
예: 버튼 A = ON, 버튼 B = OFF
수신기의 학습 키를 세 번 누르면 래치 모드가됩니다.
잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
원격 버튼 A를 누릅니다. 5 번 LED 플래시.
원격 버튼 B를 누릅니다. 5 회 LED 플래시
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
A = ON, B = OFF.
코드 학습 :( 시간 지연 모드)
수신기의 학습 키를 4 번 누르면 5 초 동안 시간 지연이 발생합니다.
수신기의 학습 키를 5 번 누르면 10 초 동안 시간이 지연됩니다.
수신기의 학습 키를 6 번 누르고 시간 지연을 15 초 동안 누릅니다. LED 표시기가 꺼집니다. 원격 버튼을 누르면 LED가 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지 며 성공적으로 학습했음을 의미합니다.
