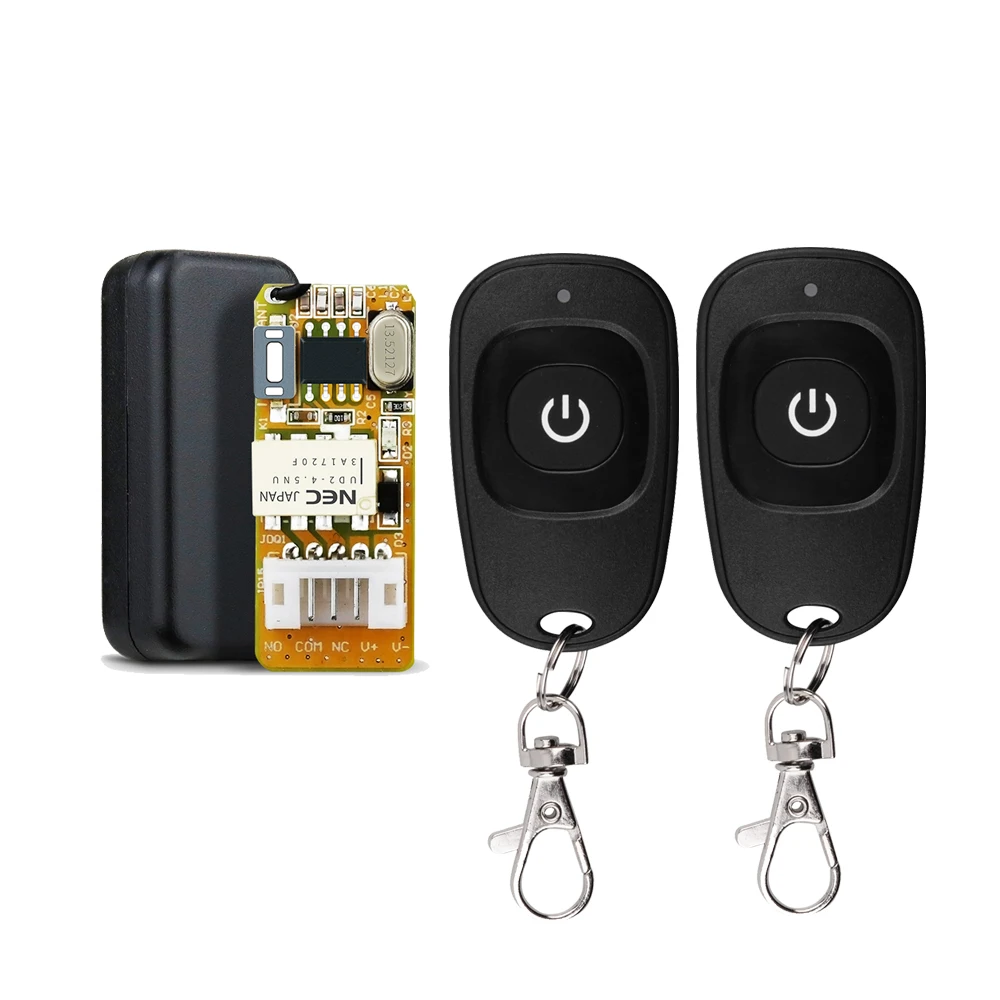

박스 및 블랙 송신기가있는 LED 램프 마이크로 수신기 용 DC 3.5V 3.7V 5V 6V 9V 12V 미니 릴레이 무선 원격 제어 스위치

특징:

작동 전압: DC3.5V-DC12V

(광역 작동 전압 DC3.7V 4.5V 5V 6V 9V 12V 모두 괜찮습니다)

(DC 전원/충전식 리튬 배터리/충전식 Pal로 작동 가능)

최대 부하: 1A (700ma 보다 부하가 좋음)

정지 전류: 4ma

릴레이 작동 전류: 20-30ma

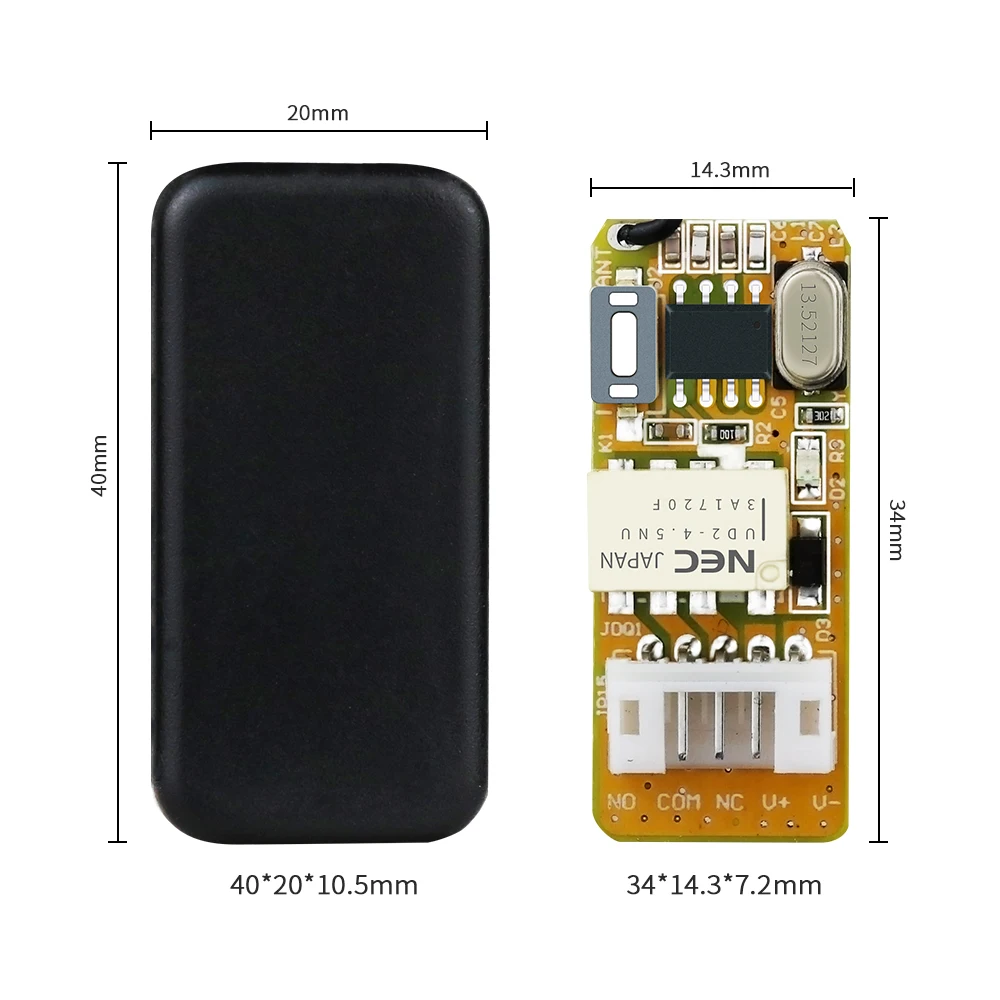

PCB : 34*14*7.4mm 케이스: 39.5*20*10.5mm

작업 모드: 순간 토글 래치 5s10s15s20s 래치 시간 지연 해제

인코딩 유형: 송신기를 추가하는 학습 단추. 순간 토글 래치 시간 지연을 변경하는 학습 단추

입력 DC3.5V-DC12V 출력 0V 스위칭 값 사용 릴레이 NO COM NC


순간 ----- 누르기 및 유지 -ON, 해제 --OFF

토글 ---- 한 번 누르기 ---ON. 다시 누르십시오 --- OFF

래치형 -------ON 을 누르면 B-----OFF

래치된 5 초 시간 지연 OFF ----- 누르기 및 유지 ---ON, 해제 ---5 초 후 OFF

래치된 10 초 시간 지연 OFF ----- 길게 누르기 --ON, 해제 ---10 초 후 OFF

래치된 15 초 시간 지연 OFF ----- 길게 누르기 --ON, 해제 ---15 초 후 OFF

래치된 20 초 시간 지연 OFF ----- 누르기 및 유지 --ON, 해제 ---15 초 후 OFF

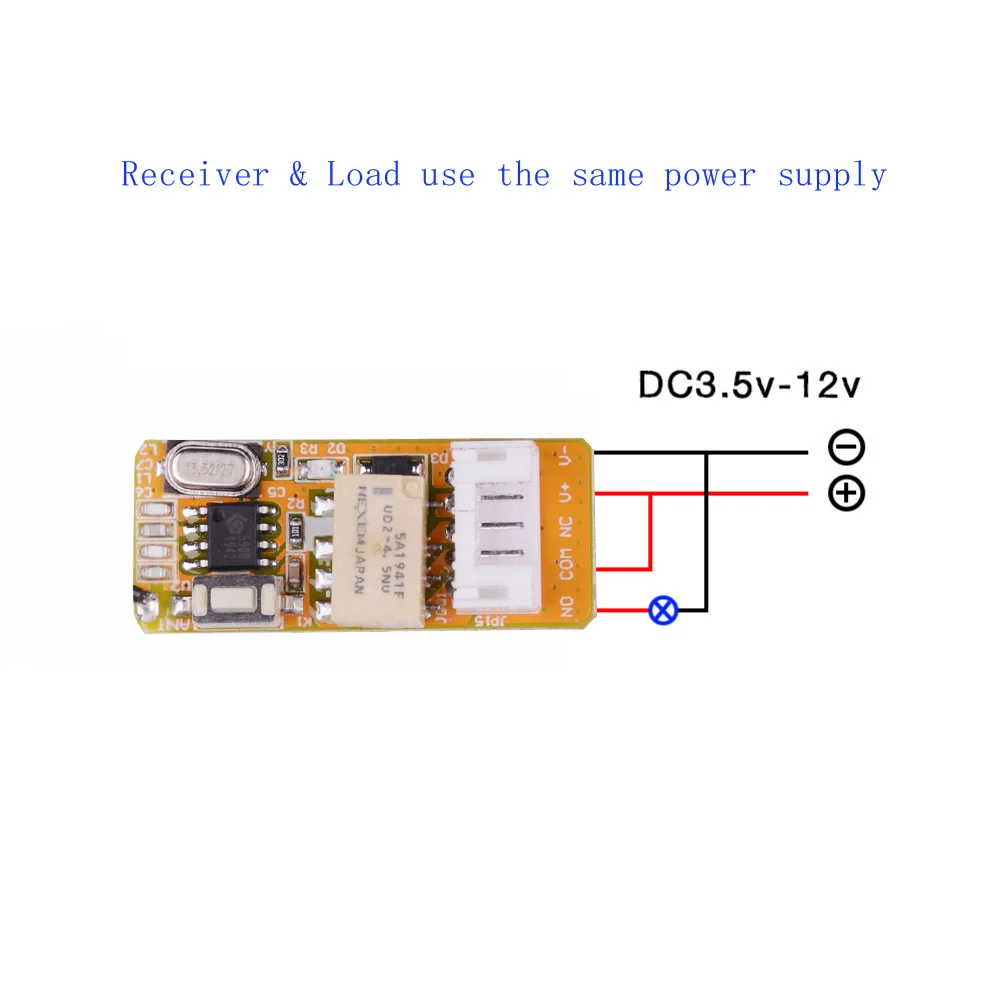

V- ------------------- 입력 GND-

V + ------------------- 입력 VCC +

NC --------------------- 일반적으로 닫기

COM ------------------ 공통

NO --------------------- 일반적으로 열기

학습으로 조정 된 순간 토글 래치 버튼

학습 코드

수신자가 작동하기위한 입력 DC3.5V-12V

순간: 학습 버튼을 1 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.

전환: 학습 버튼을 2 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.

래치: 학습 버튼을 3 번 누릅니다. 그런 다음 송신기 A 버튼을 누르고 Led 표시기가 3 번 깜박입니다. 그런 다음 송신기 B 버튼을 누르고 Led 표시기가 꺼지면 성공적으로 학습했음을 의미합니다.

지연 지연 해제 (5 초) --- 학습 버튼을 4 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.

지연 시간 (10S): 학습 버튼을 5 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.

지연 시간 (15S): 학습 버튼을 6 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.

지연 시간 (20S): 학습 버튼을 7 번 누릅니다. 그런 다음 송신기 버튼을 누르면 Led 표시기가 3 번 깜박이고 꺼지면 성공적으로 학습됩니다.


지우기 코드:

학습 버튼을 길게 누르면 Led 표시기가 8 번 깜박이며 코드가 지워졌습니다.
