제품은 조명, 차고 문, 셔터 문, 원격 제어 커튼, DC 모터, 모터 역전에 사용할 수 있습니다. 그리고 더 많은

기술 데이터:

입력 전력: AC 85V-250V

대기 전류:<8.5MA

RF 주파수: 433M

RF 작업 모드: 수퍼 헤테로 다인

수신 감도: > 97 dbm

전송 거리: 20-100 m (열린 공간)

디코딩 모드: MCU 소프트웨어 디코딩

원격 저장: 16 개

지원 원격 유형: 학습 코드 (1527인코딩)

작업 모드: 순간, 토글

배선 유형: 고정 단자

출력 터미널: NO , NC , COM

PCB 치수: 68*47*26mm (L,W,H)

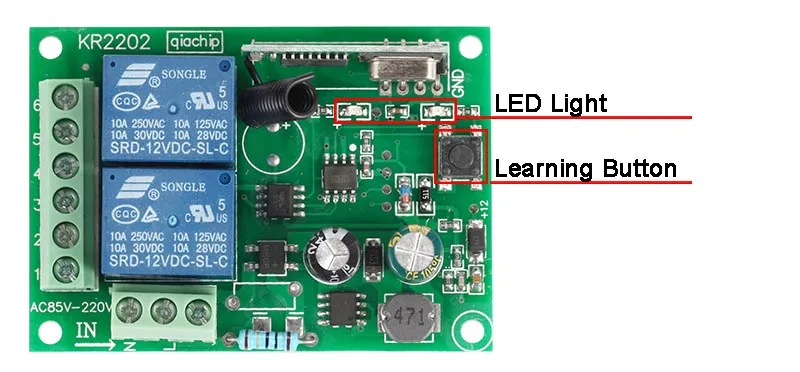

배선 다이어그램:

L (라이브 와이어): 입력 85V - 220V 라이브 와이어

N (중립 와이어):입력 85V - 220V중성선

1 NC:일반적으로 닫힌 출력

2   COM: 공통 포트

3 아니요:일반적으로 열린 출력

4 NC:일반적으로 닫힌 출력

5 COM: 공통 포트

6 아니요:일반적으로 열린 출력

연결 모드:

1. 조명 제어

2. 모토 컨트롤

작업 모드 정보:

순간:원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓으면 릴레이가 연결되지 않습니다.

토글:원격 버튼을 한 번 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이가 연결됩니다.

연동:원격 버튼 A를 누르고, 프리스트 릴레이가 연결되고, 원격 버튼 B를 누르고, 두 번째 릴레이가 연결되고 프리스트 릴레이가 dis-connects.When 버튼 A를 다시 누르고, 프리스트 릴레이가 연결되고 두 번째 릴레이 dis-connects.Push 다른 원격 버튼, 프리스트 릴레이 및 두 번째 릴레이가 모두 연결됩니다.

코드 지우기:

밀어학습 버튼수신기에 8 번코드가 정리됩니다.

코드를 지운 후에는 모든 리모콘이 더 이상 작동하지 않습니다.

코드 배우기 :( 순간)

수신기의 학습 키를 1 번 누릅니다.순간 설정 모드로 들어갑니다.

잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.

원격 버튼 "A" 를 누르십시오수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "A" 는 프리스트 릴레이를 제어합니다.

다음 원격 버튼 "B" 를 누르십시오수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "B" 가 제어합니다. 두 번째 릴레이. 설정 완료.

코드 학습: (토글)

수신기의 학습 키를 2 번 누릅니다.순간 토글 모드로 들어갑니다.

잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.

원격 버튼 "A" 를 누릅니다수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "A" 는 프리스트 릴레이를 제어합니다.

다음 원격 버튼 "B" 를 누릅니다수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "B" 가 제어합니다. 두 번째 릴레이. 설정 완료.

코드 학습: (인터록)

수신기의 학습 키를 3 번 누릅니다.순간 인터록 모드로 들어갑니다.

잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.

원격 버튼 "A" 를 누릅니다수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "A" 는 프리스트 릴레이를 제어합니다.

다음 원격 버튼 "B" 를 누릅니다수신기 보드의 LED 표시등이 깜박이고 꺼집니다. 원격 버튼 "B" 가 제어합니다. 두 번째 릴레이. 설정 완료.다른 해제 버튼은 기본적으로 꺼져 있습니다.

* 이해하지 못하면. 컴퓨터를 사용하여 제품 세부 정보 페이지에서 비디오를 보거나 메시지를 보내주십시오. *
