기술 데이터:

입력 전원: DC10V-14V /24v DC
대기 전류: <5MA
RF 주파수: 433Mhz
RF 작업 모드: 수퍼 헤테로 다인
감도 수신: >97dbm
전송 거리: 20-100m (열린 공간)
디코딩 모드: MCU 소프트웨어 디코딩
원격 저장: 25 개
원격 유형 지원: 학습 코드, 고정 코드,
작업 모드: 순간, 토글, 래칭 시간 지연 (5 초, 10 초, 15 초)
배선 유형: 고정 단자
출력 터미널: NO , NC , COM
PCB 치수: 35*30*18mm (L,W,H)

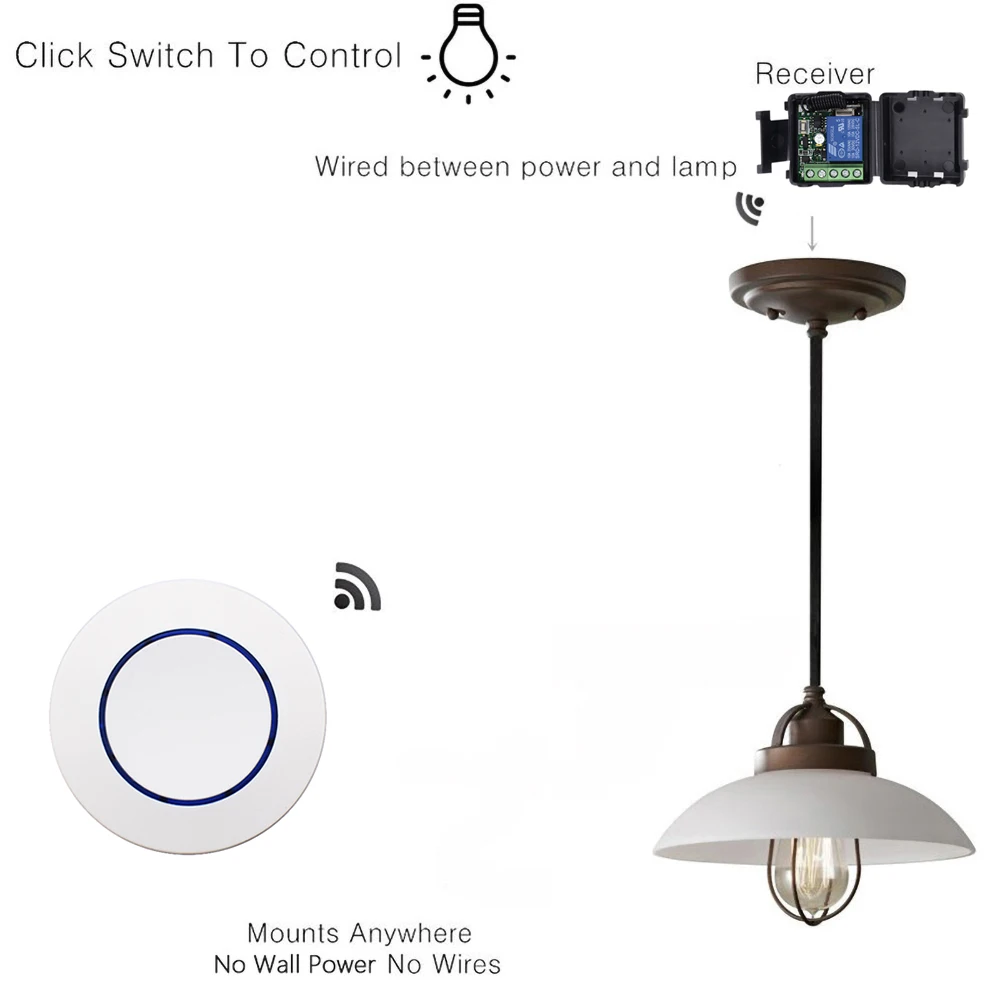

배선 다이어그램 1:

+ V : 12V + 입력;
-V: 12V-입력;
NO: 출력, 정상 개방;
COM: 출력, 공통;
NC: 출력, 정상 닫기.

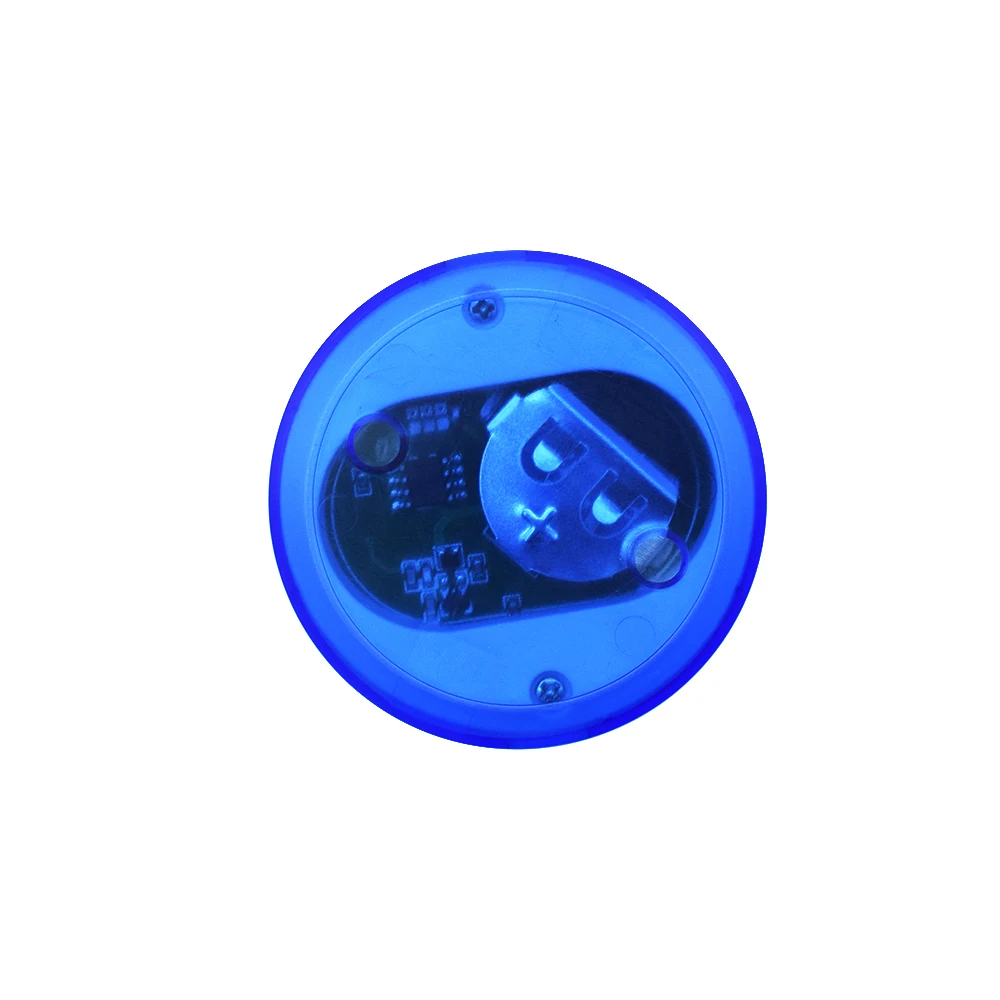

리모컨 사양:

작동 주파수: 433.92MHz
3V 코인 셀 버튼 배터리로 전원 공급
재료: PVC.
버튼: 2 버튼
크기: 59mm x 28mm x 8mm;
작동 전압: 3V;
작동 전류: 12mA
전송 전력: 10mw
변조 모드: ASK (AM).
인코딩 유형: 학습.
환승거리: 80m

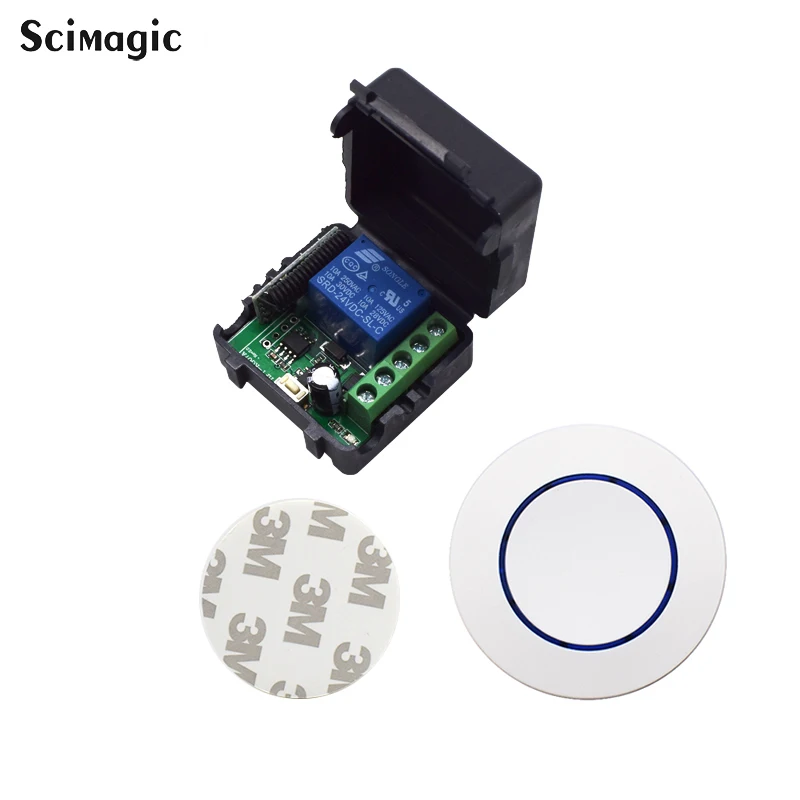

433MHz 수신기 제품 사진:

작업 모드 정보:

순간: 원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓으면 릴레이가 연결되지 않습니다.

토글: 원격 버튼을 누르면 릴레이가 연결되고 원격 버튼을 두 번 누르면 릴레이가 연결되지 않습니다.

래칭: 원격 버튼 A를 누르고 릴레이가 연결되고 원격 버튼 B를 누르면 릴레이가 연결되지 않습니다.

시간 지연 모드: 원격 제어 버튼을 누르면 릴레이가 연결되고 원격 버튼을 놓을 때부터 5 초 또는 10 초 또는 15 초 후에 릴레이가 자동으로 분리됩니다.

코드 지우기:

방법 1:
수신기의 학습 버튼을 8 번 누르면 코드가 정리됩니다.

방법 2:
LED 표시등이 켜질 때까지 수신기의 학습 버튼을 계속 누른 다음 깜박이면서 8 번 깜박입니다. 코드가 성공적으로 지워졌음을 의미합니다.

코드를 지운 후에는 모든 리모콘이 더 이상 작동하지 않습니다.

코드 배우기 :( 순간)

수신기에 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습: (토글)

수신기에 학습 키를 한 번 누르면 순간 설정 모드가됩니다.
잠시 기다리면 LED가 꺼지고 학습 상태가됩니다.
원격 버튼을 누르면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 학습 :( 시간 지연 모드)

수신기에 학습 키를 누르면 시간이 5 초가됩니다.
수신기에 학습 키를 다섯 번째로 누르면 시간 지연이 10 초가됩니다.
수신기에 학습 키를 여섯 번째로 누르고 시간 지연은 15 초입니다.
LED 표시기가 꺼집니다.
원격 버튼을 누르면 LED가 깜박이고 꺼집니다.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.

코드 배우기 :( 래칭)

참고: 래칭 모드를 선택할 때 더 많은 원격 제어를 배우려면 두 개의 다른 버튼을 배워야합니다. 처음 배운 것은 "ON" 입니다. 두 번째로 "OFF" 를 배웠습니다.
예: 버튼 A = ON, 버튼 B = OFF
수신기의 학습 키를 세 번 누르면 래치 모드가됩니다.
잠시 기다리면 수신기 보드의 LED 표시등이 깜박이고 꺼집니다.
원격 버튼 A를 누릅니다.
5 번 LED 플래시.
원격 버튼 B를 누릅니다.
5 번 플래시 LED.
3 초 후에 LED 표시기가 다시 켜지고 성공적으로 학습됩니다.
A = ON , B = OFF.

참고: 시스템은 리모컨 25 개를 저장할 수 있습니다. 리모컨이 25 개를 초과하면 초기 리모콘이 손실됩니다.
