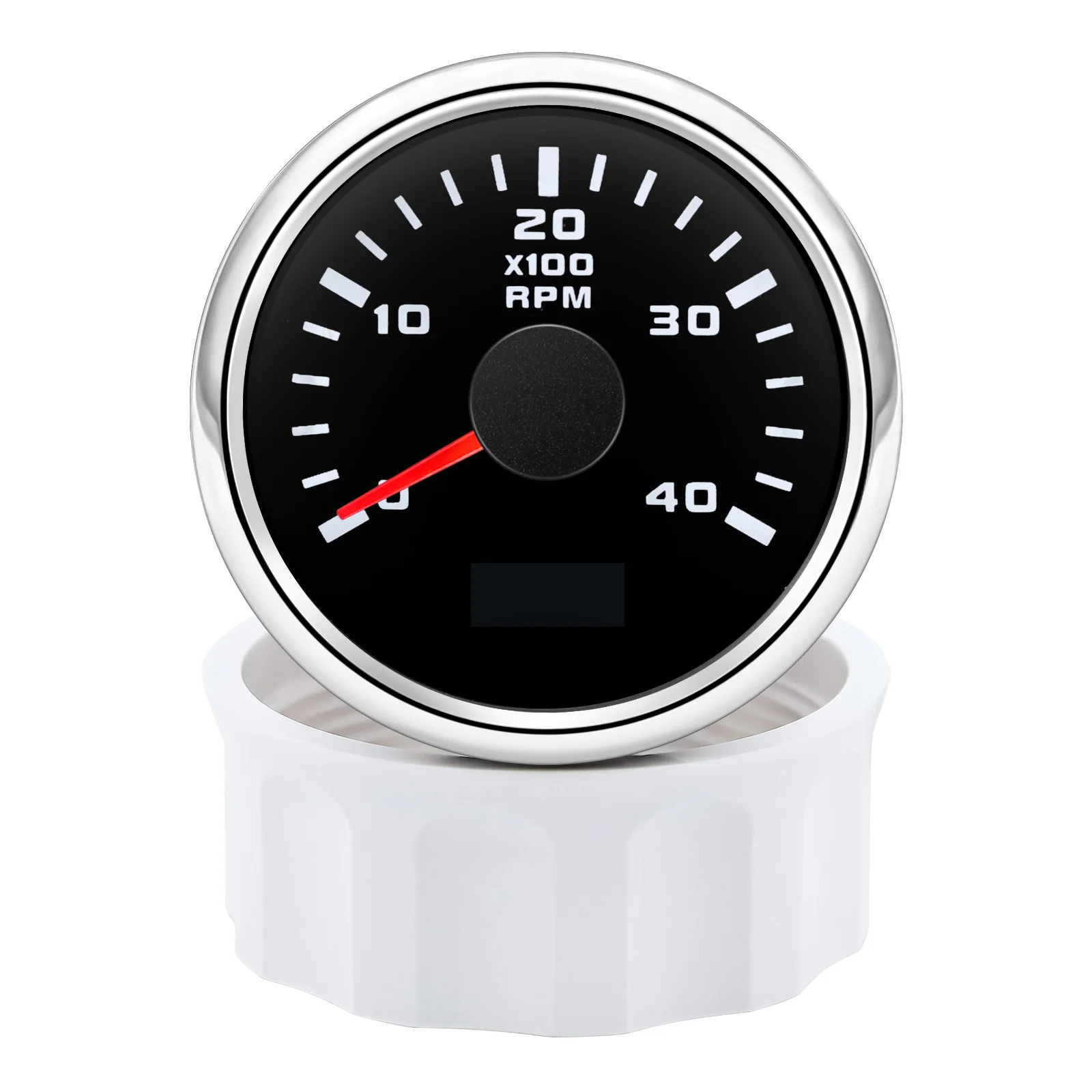

게이지 기능:

1. 레이싱 룩은 자동차/차량의 특성을 향상시킵니다
2. 설치 설명서.
3. 레드 백라이트
4. 고정밀
5. 피팅: 자동차/트럭/보트/디젤 발전기 엔진/가솔린 엔진에 적합한 타코미터

사양:

재료: 스테인레스 스틸 + 니켈 도금 플라스틱
작동 전압: 12V/24V
표시 범위: 3000/4000/60007000/8000RPM
조정 가능한 속도 비율: 1-300
보호 등급: IP67, 수중 1m 위치에서 작동 가능

연결:

1 블랙: 그라운드 (-)
2 빨강: 9-32VDC(+)
3 파란색: RPM 신호
4 노란색: 백라이트
5 흰색: 다채로운 속도 조정

화이트 라인 사용:

1. 흰색 선이 음극에 3 초 동안 닿아 설정 속도 비율 모드로 들어갑니다. 음극을 3 초 이상 그대로두면 설정 모드가 종료됩니다.
2. 흰색 선이 음극에 닿으면 값이 계속 증가하고 흰색 선이 느슨해져 음극에 닿으면 값이 계속 감소합니다. 흰색 선이 음극에 닿을수록 값이 더 빨리 계산됩니다. 계산의 최소 단계 값은 0.1, 조정 가능한 범위는 1.0-360 입니다.
3. 요구 사항을 충족시키기 위해 속도 비율을 조정 한 후 흰색 선이 음극을 벗어납니다. 3 후. 초, 회전 속도계는 설정 한 결과를 자동으로 저장합니다. 설정이 요구 사항에 맞지 않으면 재설정하십시오.
4. 화이트 라인 짧은 터치 음극, 백라이트 컬러 백라이트 시퀀스 빨강 (기본값) →녹색→파랑→노랑→파랑→보라→( 자동) 변경. 자동: 위의 순서대로 1 분마다 백라이트 색상을 자동으로 변경합니다.

가솔린 어댑터:

1. 케이블 정의:

빨간색: 전원 공급 장치 12VDC
짧은 검정: 힘 GND
긴 검정색: 입력 신호 케이블
파란색: 출력 신호 (고정 4 펄스/라운드 RPM 비율)
다크 브라운: 스위치 제어 케이블

2. 단계 구성:

1. 스위치 케이블을 연결하여 설정 모드로 들어갑니다.
2. 일반적으로 엔진/자동차/차량 사용자 가이드에서 쉽게 찾을 수있는 점화 플러그에 가까운 가솔린 엔진의 점화 코일을 찾으십시오. 점화 코일 케이블을 가로 질러 언풋 신호 케이블을 5-8 바퀴 감은 다음 조입니다.
3. 센서의 전원을 켜면 LED가 녹색으로 유지됩니다.
4. 스위치 케이블을 분리하면 LED가 계속 유지됩니다 녹색 감지 된 펄스를 계산합니다. 엔진.
5. 스위치 다크 브라운 케이블을 연결하고 다시 분리하면 LED가 깜박입니다.
6. 고정 타치 RPM 비율 4 펄스/라운드 센서 출력 펄스 신호, RPM을 1000 때 66.6 HZ를 출력한다는 것을 의미,
예를 들어 입력 주파수가 100hz 10000 RPM이면 센서는 신호를 변환한 다음 66.6hz 1000 RPM을 출력합니다.
7. 회전 속도계를 구성하는 방법?
회전 속도계 RPM 게이지 회전 속도 비율을 4 펄스/라운드로 설정하면 게이지가 올바르게 작동합니다.

디젤 엔진 어댑터:

케이블 정의:

RED: 전원 공급 장치 12V DC
블랙: 파워 GND
노란색: 출력 신호 (고정 4 펄스/라운드 rpm 비율)
화이트: 스위치 제어 케이블

단계 구성:

1) 스위치 케이블을 연결하여 설정 모드로 들어갑니다.

2) 차량 원래 Alternator를 찾은 다음 아래와 같이 Alternator 위에 DR01 을 장착하고 설치를 고정하십시오.

3) 센서의 전원을 켜면 LED가 녹색으로 유지됩니다.

4) 스위치 케이블을 분리하면 LED가 계속 유지됩니다 녹색 감지 된 펄스를 계산합니다.

5) 스위치 다크 브라운 케이블을 연결하고 다시 분리하면 LED가 깜박입니다.

6) 고정 타치 RPM 비율 4pulese/round를 가진 센서 출력 펄스 신호, RPM을 1000 때 66.6 Hz를 출력한다는 것을 의미합니다.
예를 들어 입력 주파수가 100Hz @ 1000 RPM이면 센서가 신호를 변환한 다음 66.6Hz @ 1000 RPM을 출력합니다.

7) 회전 속도계를 구성하는 방법?
회전 속도계/RPM 게이지 회전 속도 비율을 4 펄스/라운드로 설정하면 게이지가 올바르게 작동합니다.
