TFT 디스플레이 0.96 1.3 1.44 1.8 인치 IPS 7P SPI HD 65K 풀 컬러 LCD 모듈 ST7735 ST7789 드라이브 IC
通常価格 33,300ウォン
販売価格 11,650ウォン
韓国内配送料 国内送料無料
オプション


商品購入についてのご案内


・こちらで紹介している商品はワンモアが販売する商品ではありません。

・この商品の詳細情報、原産地、などは下記の【元の商品ページで開く】をクリックすると通販サイトで確認できます。

・この商品は韓国通販サイト【Auction.co.kr】の情報提携によって掲載しています。

・掲載されている商品のすべてが購入代行可能な商品ではなく、国際発送ができない商品や輸入ができない商品もあります。

・こちらで紹介している商品のイメージや詳細内容につきましては一切責任を負いません。

・購入希望の場合は販売サイト情報をご確認の上、「購入代行サービスお申し込み」よりご依頼ください。



0.96 inch TFT

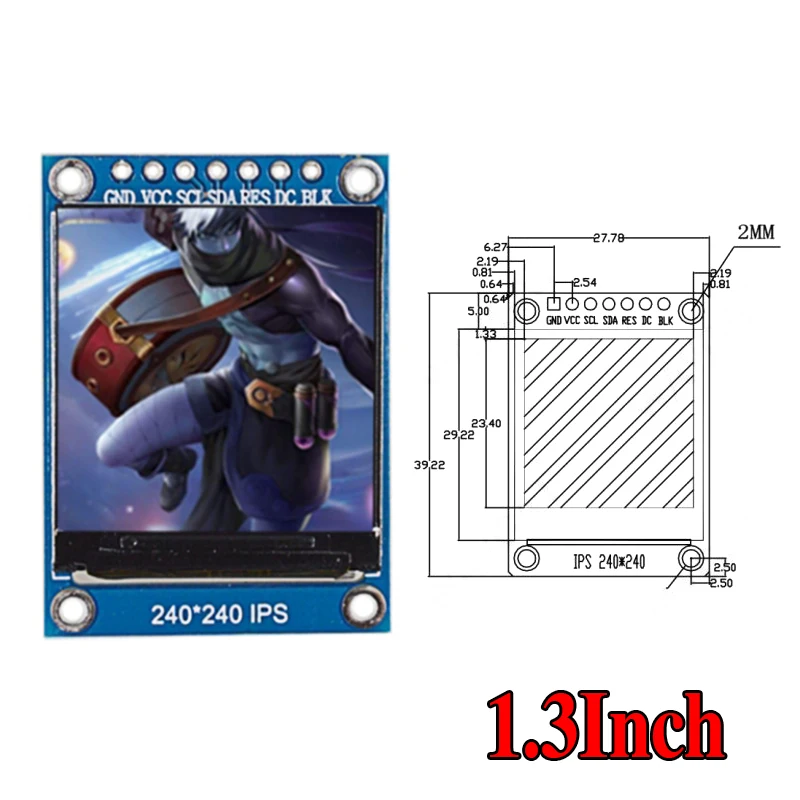

1.3 inch TFT

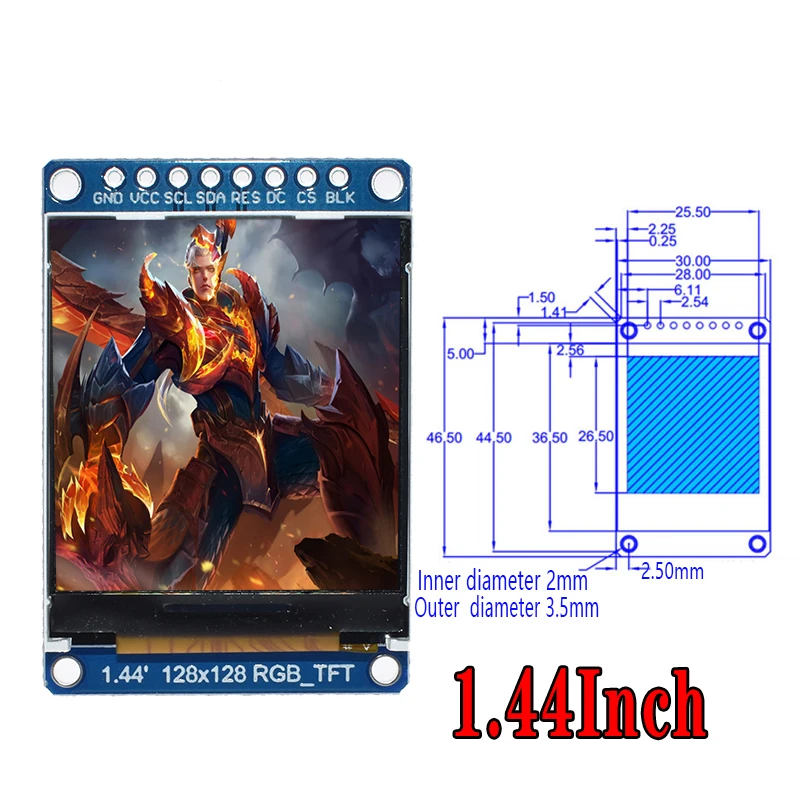

1.44 inch TFT

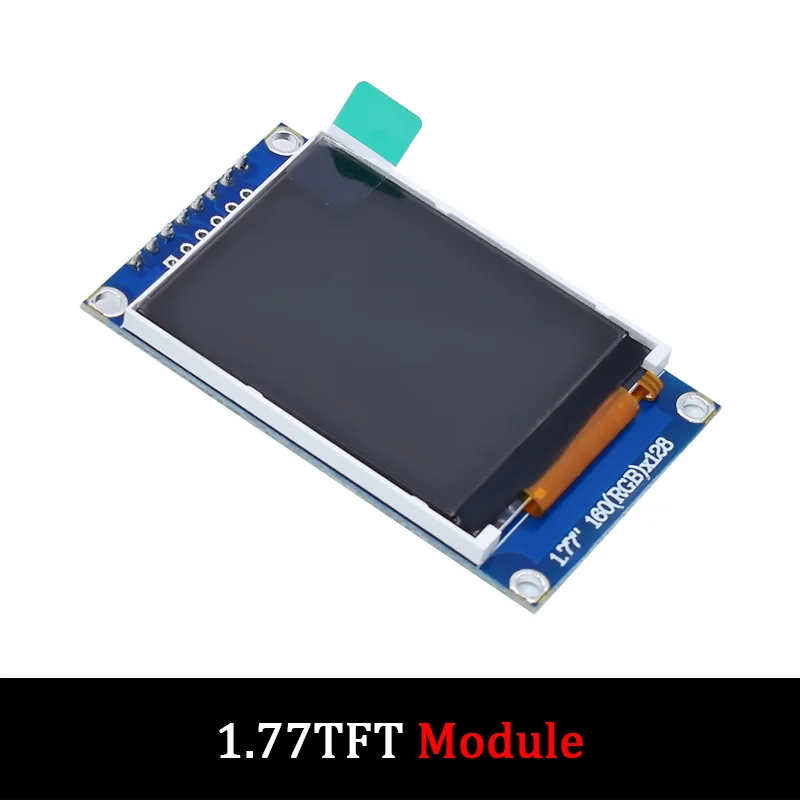

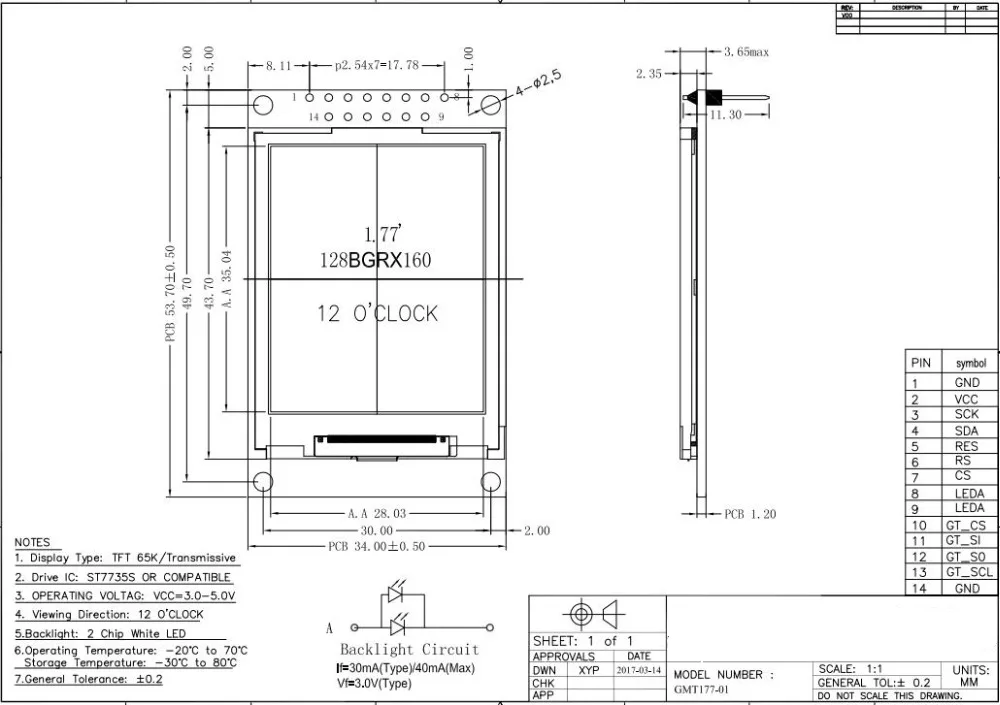

1.77 inch TFT

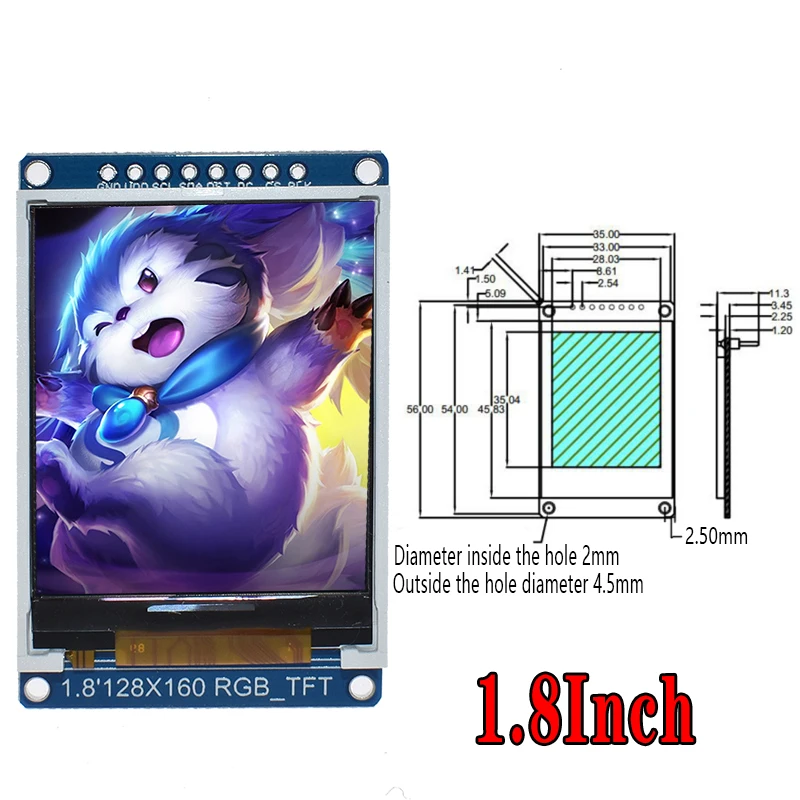

1.8 inch TFT

1. 기능
크기 0.96inch
디스플레이 모드 보통 검정 IPS
디스플레이 포맷그래픽 80RGB * 160 도트 매트릭스
입력 데이터SPI 인터페이스
ICST7735S 드라이브
치수 윤곽 24(W)* 30 (H)* 2.8 +/-0.1(T)mm
해상도 80RGB * 160 도트
LCD 활성 영역 10.8 (W)* 21.7 (H)
도트 피치 0.135(H) x 0.1356(V) mm
방향 보기 모두 보기
작동 온도-20 ~ 70 °C
2. 핀 설명:
PIN NoSymbol설명
1 GN그라운드
2VCCPower 3.3V
3SCLSerial 클럭 핀.
4SDAserial 데이터 입력
5RESLCM 재설정 핀
이 핀은 신호 입력을 재설정합니다. 핀이 낮 으면 칩의 초기화는
실행. 정상 작동 중에는 이 핀을 높게 잡아 당깁니다.
6DCData/명령 제어
7 CS칩 선택
8 BLK백라이트 컨트롤 핀




1. 기능
크기 1.3inch
디스플레이 모드 보통 검정 IPS
디스플레이 포맷그래픽 240RGB * 240 도트 매트릭스
입력 데이터SPI 인터페이스
ICST7789VW 드라이브
치수 개요 27.78(W)* 39.22 (H)* 3.0 +/-0.1(T)mm
해상도 240RGB * 240 도트
LCD 활성 영역 23.4 (W)* 23.4 (H)
도트 피치 0.0975(H) x 0.0975(V) mm
방향 보기 모두 보기
작동 온도-20 ~ 70 °C
2. 핀 설명:
PIN NoSymbol설명
1 GN그라운드
2VCCPower 3.3V
3SCLSerial 클럭 핀.
4SDAserial 데이터 입력
5RESLCM 재설정 핀
이 핀은 신호 입력을 재설정합니다. 핀이 낮 으면 칩의 초기화는
실행. 정상 작동 중에는 이 핀을 높게 잡아 당깁니다.
6DCData/명령 제어
7 BLK백라이트 컨트롤 핀

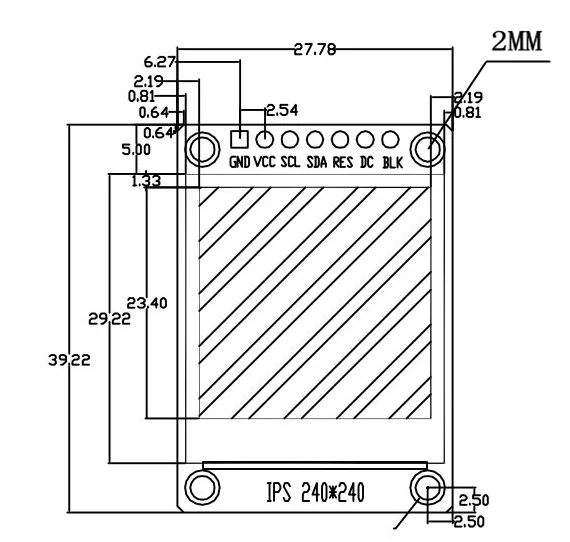

1.3 치수

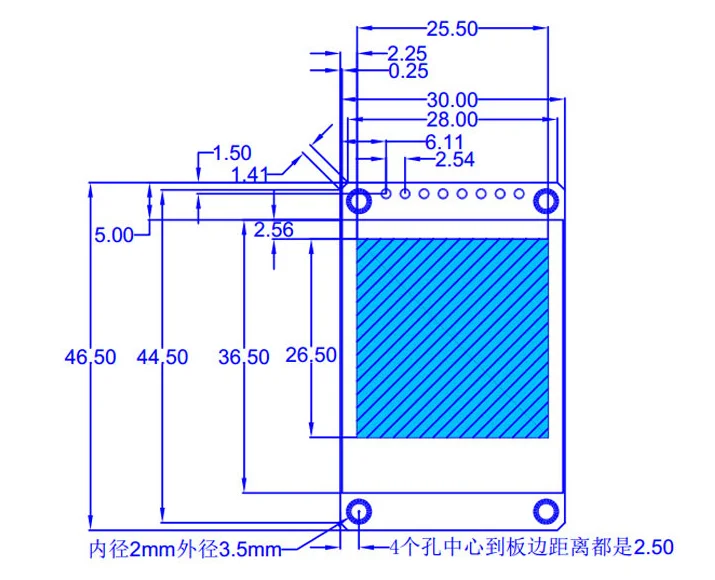

1.44 치수


1.8 치수

제품 매개변수
1. LCD 크기: /1.8"
2. 격자 크기:
128*160 (1.8 인치)
(가로 화면과 세로 화면 모두 표시 방향을 조정할 수 있음)
3. LCD 색상: 65K 풀 컬러
4. 하드웨어 인터페이스: SPI 인터페이스
5. 드라이브 IC: ST7735
6. 작동 온도: - 20 ° C ~ 70 ° C
8. 작동 전원 공급 장치: 3.3v
9. 인터페이스: 8Pin(0.96/1.44/1.8)/7Pin(1.3)
10. 표시 영역:
28*35mm (1.8)
11. 크기:
35*56mm (1.8)


인터페이스 정의:

1. GND: 전원 공급 장치


2.VCC: 3.3V-5.0V(DC)


3.SCL: SPI 클럭 라인


4.SDA: SPI 데이터 라인


5.RES: 인터페이스 다시 시작


6.DC: SPI 데이터/명령 선택


7.CS: 칩 선택 인터페이스 (1.3 인치 없음)



8.BLK: 백라이트 제어, 기본 플로트, 낮은 레벨 오프
