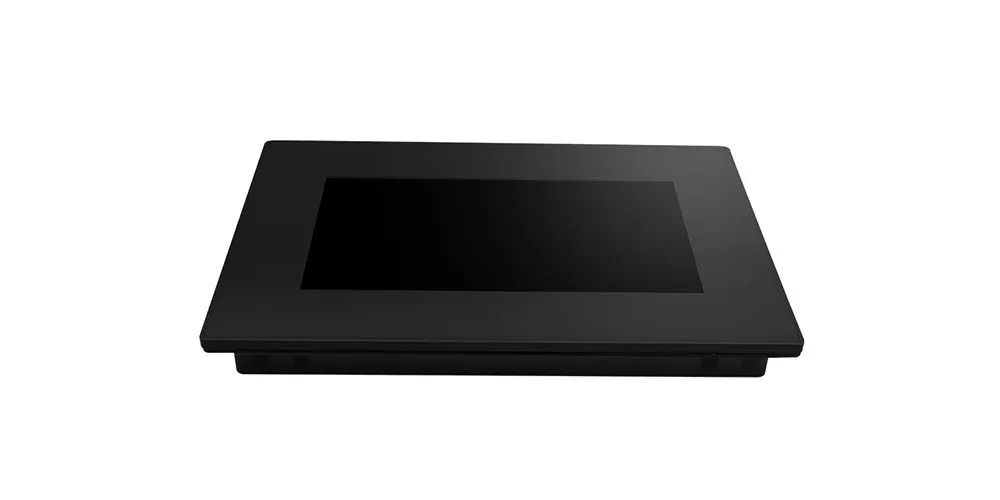

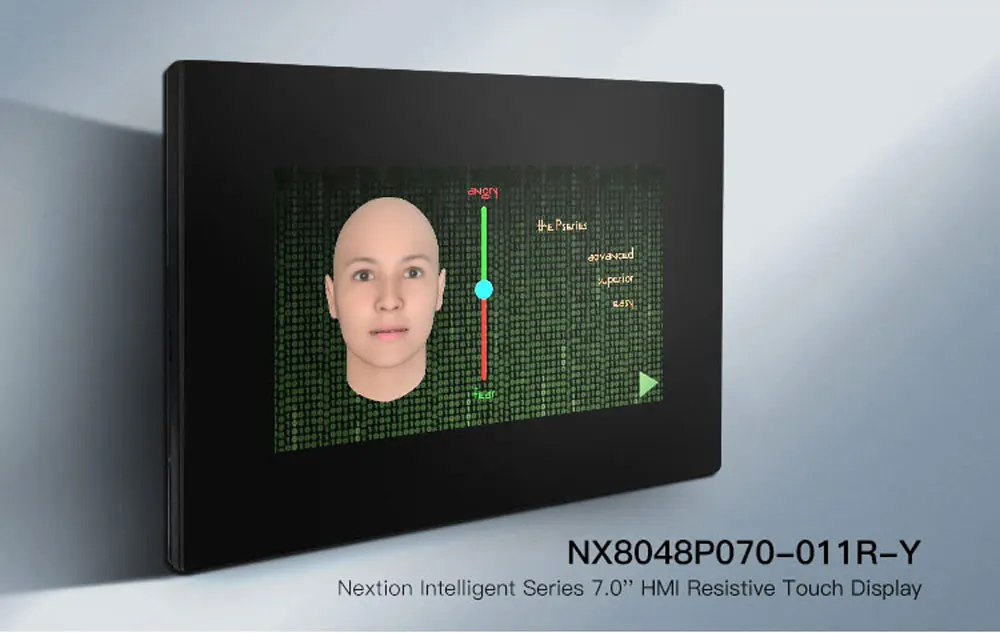

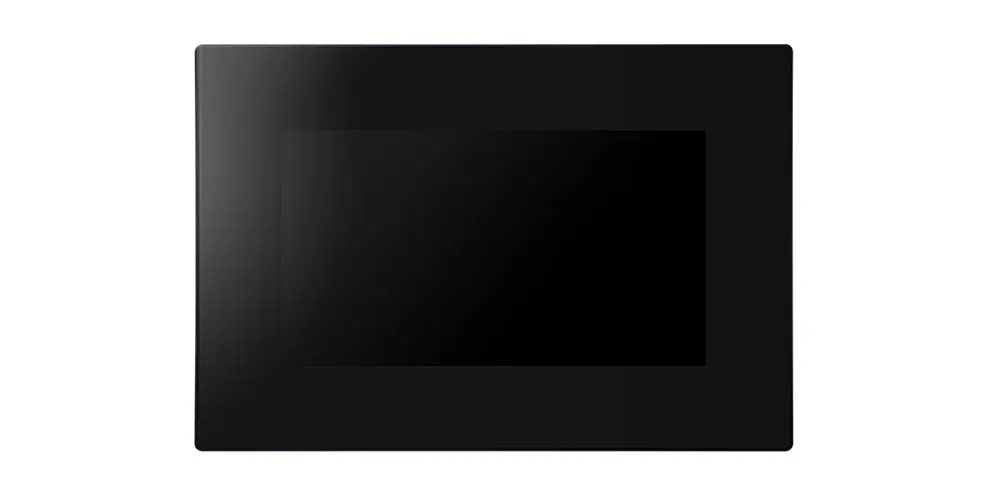

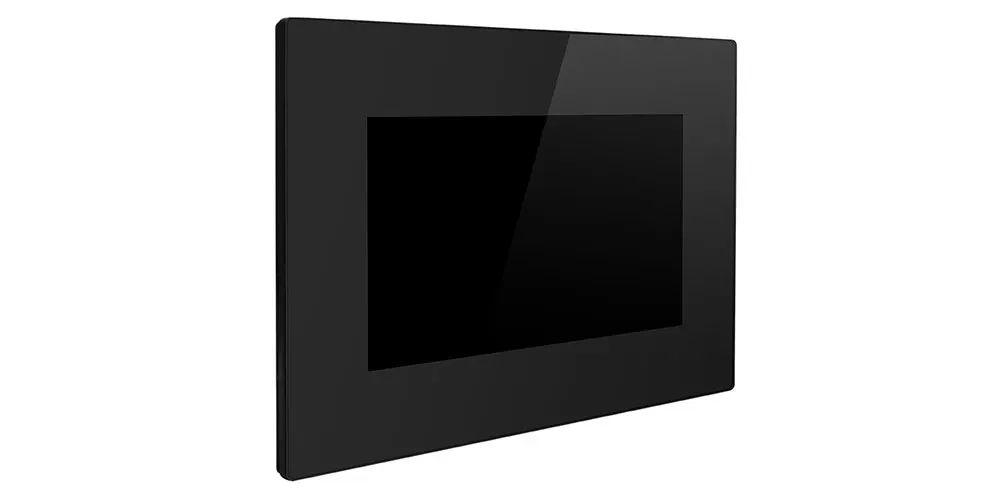

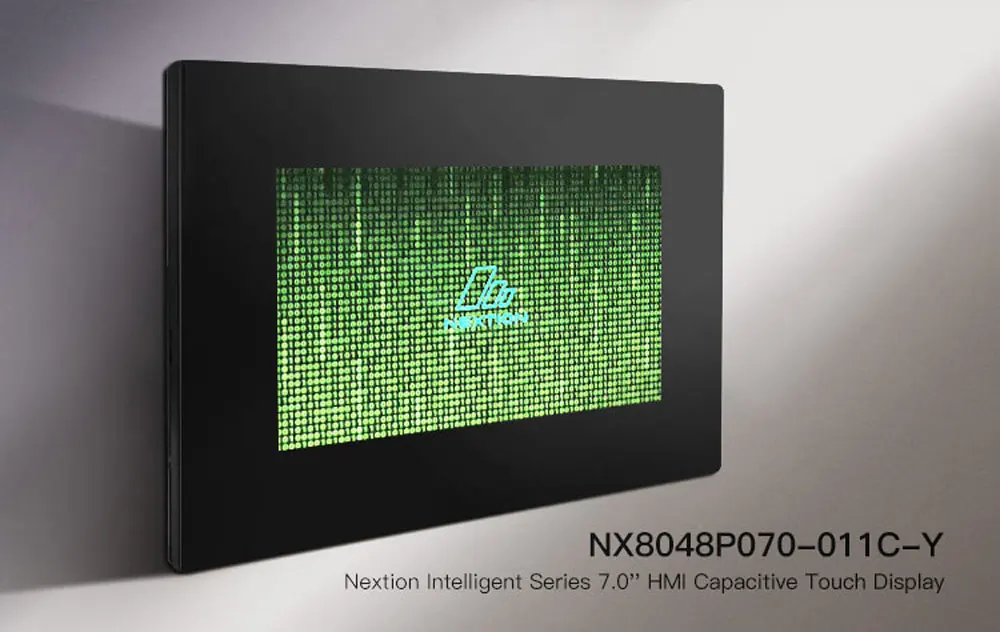

NEXTION 7.0 ""지능형 저항/정전식 LCD 터치 디스플레이 NX8048P070-011C/R-Y 다기능 HMI 모듈 (인클로저 포함)

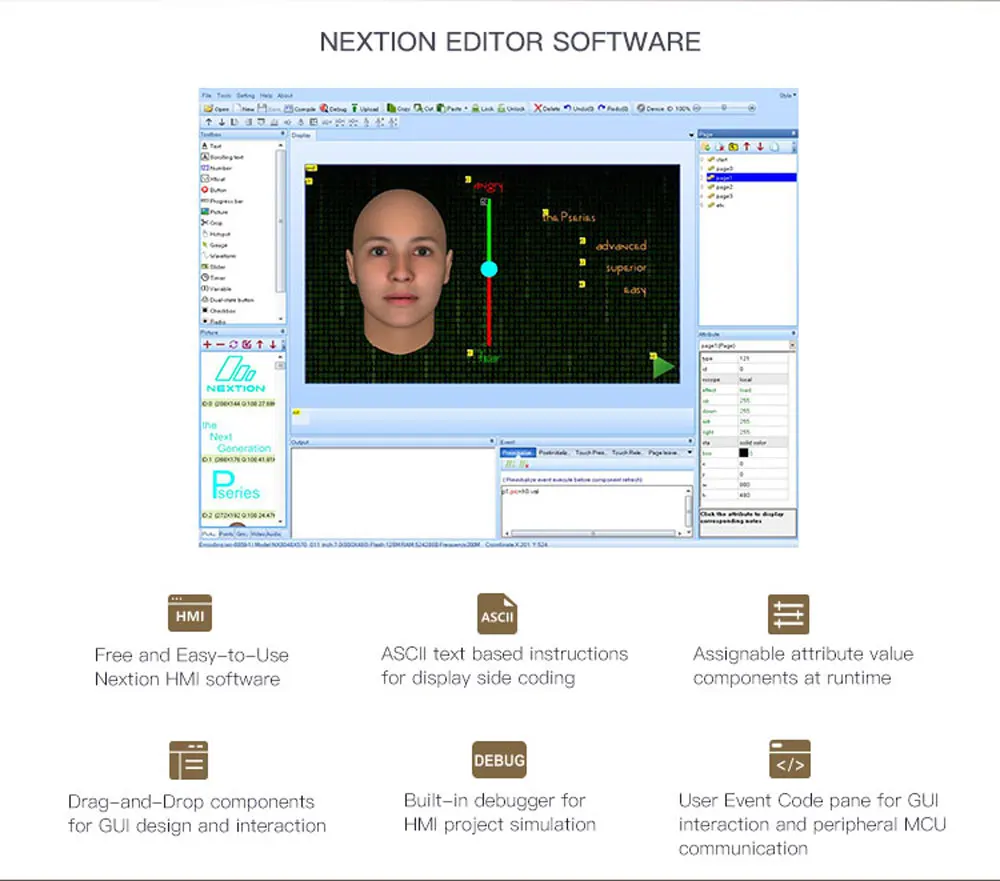

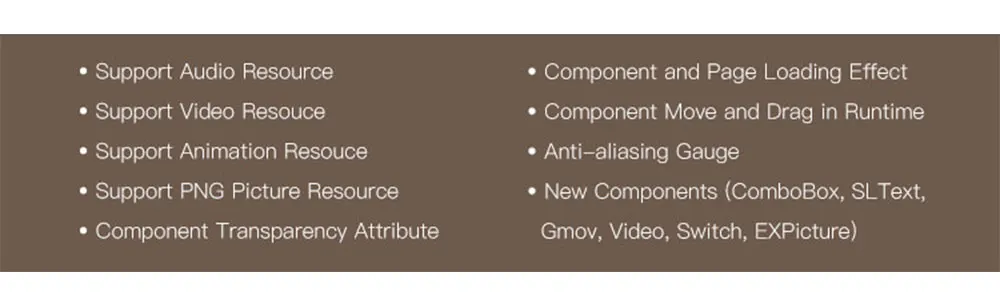

Nextation은 HMI GUI 프로젝트 개발을 위해 온보드 프로세서와 메모리 터치 디스플레이를 Nextion Editor 소프트웨어와 결합한 HMI (Human Machine Interface) 솔루션입니다. NEXTION Editor 소프트웨어를 사용하면 구성 요소 (그래픽, 텍스트, 버튼, 슬라이더 등) 를 드래그 앤 드롭하여 HMI GUI를 빠르게 개발할 수 있습니다. 및 표시 쪽에서 구성 요소가 상호 작용하는 방식을 코딩하기 위한 ASCII 텍스트 기반 지침. 다음 HMI 디스플레이는 TTL 직렬 (5V, TX, RX ,GND) 을 통해 주변 MCU에 연결하여 주변 MCU가 작동 할 수있는 이벤트 알림을 제공합니다. 주변 MCU는 간단한 ASCII 텍스트 기반 지침을 사용하여 진행률 및 상태를 Nextion 디스플레이로 쉽게 업데이트할 수 있습니다. Intelligent Series 제품은 기본 시리즈 및 향상된 시리즈에 비해 MCU, 플래시 저장소 및 SRAM 측면에서 더 강력한 하드웨어를 제공합니다. 더 새롭고 새로운 것은 무엇입니까? 오디오, 비디오 및 애니메이션 재생 기능은 사용자의 프로젝트 HMI 상호 작용을 향상시킵니다. 지능형 시리즈는 투명 구성 요소, 페이지 로드 효과, 구성 요소 이동 및 끌기와 같은 고급 소프트웨어 기능 및 기능을 지원합니다. 등. 당신은 무료 최신 Nextion 편집기 소프트웨어 ver 0.58 이상을 통해 HMI GUI 프로젝트를 개발할 수 있습니다, 간편한 드래그 앤 드롭 구성 요소와 간단한 ASCII 텍스트 기반 지침은 HMI 프로젝트 개발 워크로드를 크게 줄입니다.

하드웨어 기능

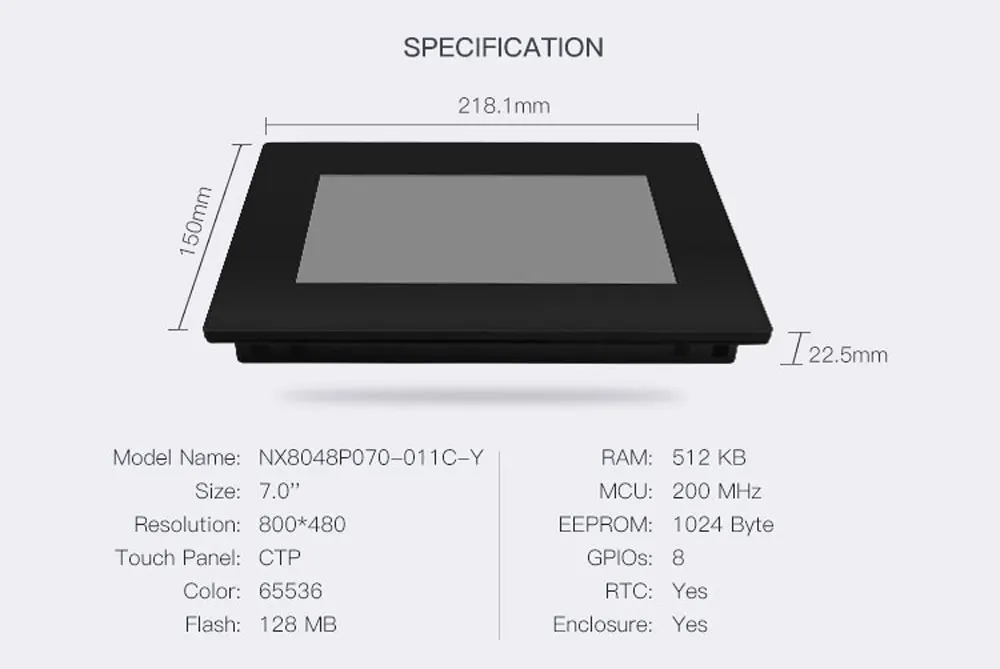

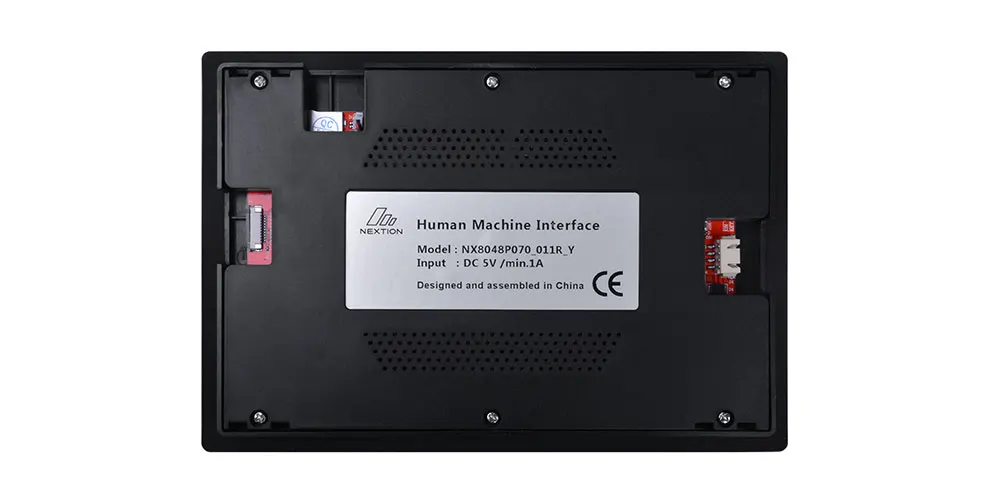

NX8048P070-011C-Y(7.0 ""IPS RGB 65K 정전식 터치스크린), NX8048P070-011R-Y(7.0"" IPS RGB 65K 저항성 터치스크린)-HMI 프로젝트를 위한 온보드 MCU 200MHz 및 최대 128MB-내장 RTC,EEPROM, 8 개의 디지털 GPIOs (2 개의 PWM 가능) - 4 핀 (+ 5V, TX, RX, GND) TTL 직렬 인터페이스-1% 간격 조절이 가능한 300 nit 밝기-오디오 인터페이스-CE 및 RoHS 호환-모델: NX8048P070-011C-Y(HMI 지원 정전식 터치 디스플레이) 및 NX8048P070-011R-Y (HMI 저항 터치 디스플레이)

상자 안에

NX8048P070-011C-Y HMI 디스플레이 * 1 또는 NX8048P070-011R-Y HMI 디스플레이 * 1 - XH2.54 4P 와이어 * 1-전원 공급 장치 테스트 보드 * 1-장착 버클 및 승무원 * 4

제품 세부 정보
