TFT 디스플레이 풀 컬러 LCD 모듈 0.96 인치 1.3 인치 1.44 인치 1.8 인치 2.4 인치 2.8 인치 IPS 7P SPI H
通常価格 64,800ウォン
販売価格 22,680ウォン
韓国内配送料 国内送料無料
オプション


商品購入についてのご案内


・こちらで紹介している商品はワンモアが販売する商品ではありません。

・この商品の詳細情報、原産地、などは下記の【元の商品ページで開く】をクリックすると通販サイトで確認できます。

・この商品は韓国通販サイト【Auction.co.kr】の情報提携によって掲載しています。

・掲載されている商品のすべてが購入代行可能な商品ではなく、国際発送ができない商品や輸入ができない商品もあります。

・こちらで紹介している商品のイメージや詳細内容につきましては一切責任を負いません。

・購入希望の場合は販売サイト情報をご確認の上、「購入代行サービスお申し込み」よりご依頼ください。

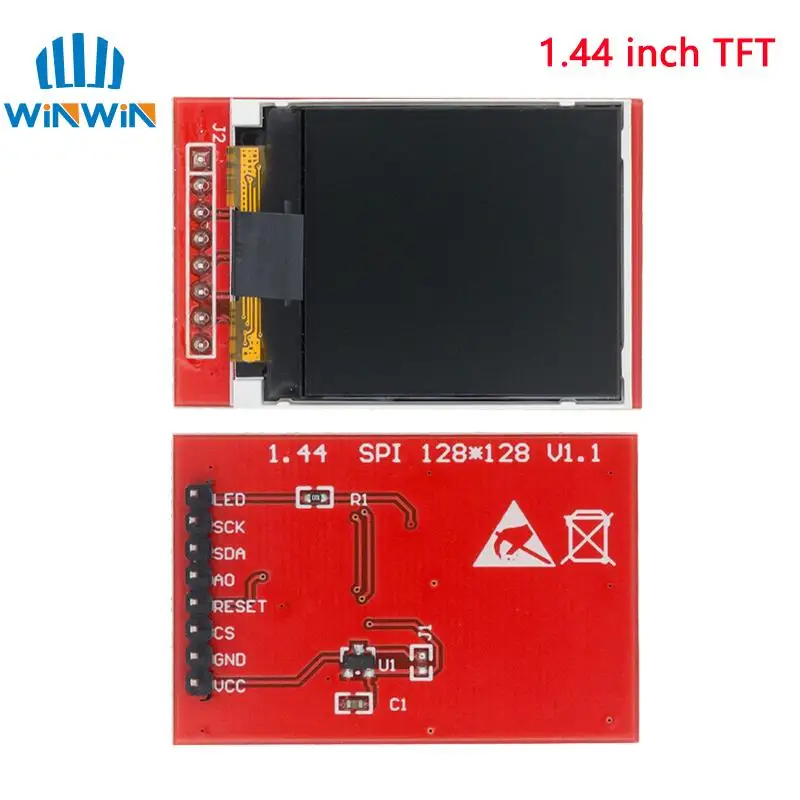

1.44 inch
2.4 inch
1.3 inch
1.8 inch
0.96 inch

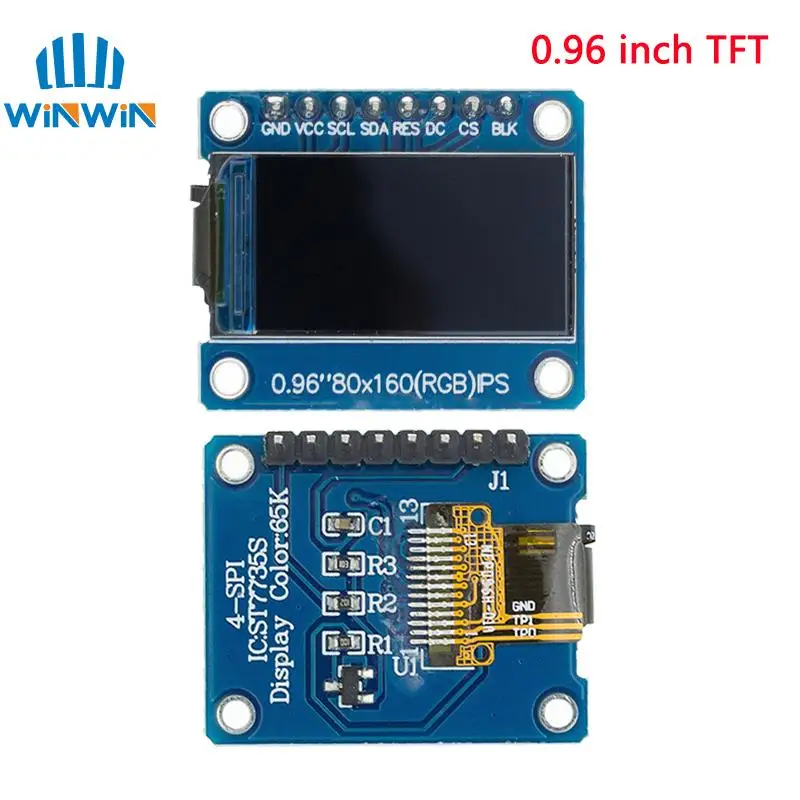

0.96 인치

크기   0.96 인치
표시 모드   일반적으로 검은 IPS
표시 형식   그래픽 80RGB * 160 도트 매트릭스
입력 데이터   SPI 인터페이스
드라이브 IC   ST7735S
차원 개요   24(W)* 30 (H)* 2.8 +/-0.1(T)mm
해상도   80RGB * 160 도트
LCD 활성 영역   10.8 (W)* 21.7 (H)
도트 피치   0.135(H) x 0.1356(V) mm
보기 방향   전체 보기
작동 온도   -20 ~ 70 °C
2. 핀 설명:
PIN No   상징   설명
1   GND   그라운드
2   VCC   전원 3.3V
3   SCL   직렬 시계 핀.
4   SDA   직렬 데이터 입력
5   Ress   LCM 재설정 핀
이 핀은 신호 입력을 재설정합니다. 핀이 낮 으면 칩의 초기화는
실행. 정상 작동 중에는 이 핀을 높게 잡아 당깁니다.
6   DC   데이터/명령 제어
7   CS   칩 선택
8   BLK   백라이트 제어 핀

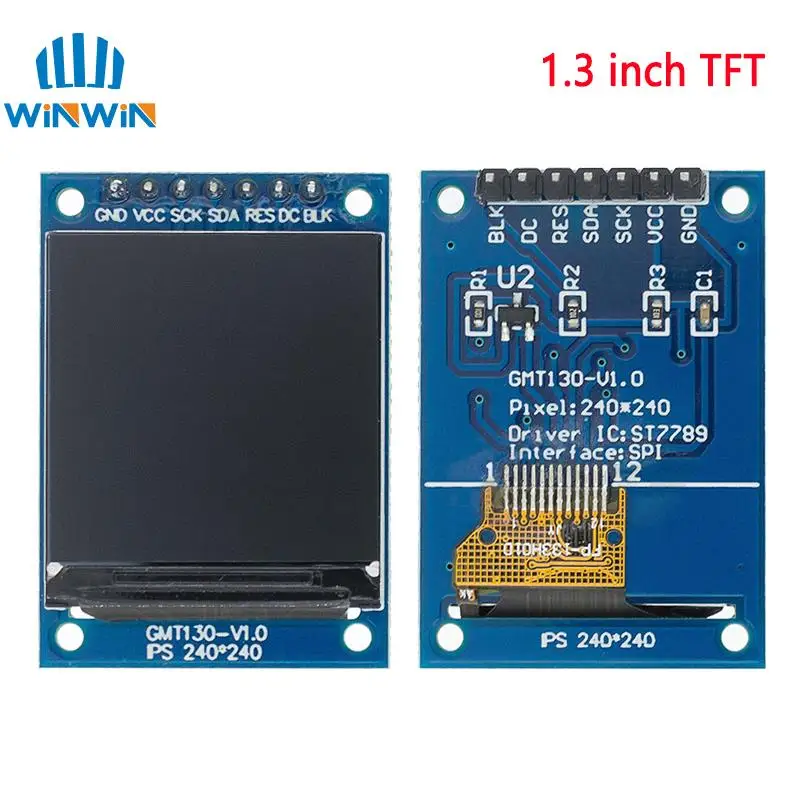

1.3 인치

1. 기능

표시 모드   일반적으로 검은 IPS
표시 형식   그래픽 240RGB * 240 도트 매트릭스
입력 데이터   SPI 인터페이스
드라이브 IC   ST7789VW
차원 개요   27.78(W)* 39.22 (H)* 3.0 +/-0.1(T)mm
해상도   240RGB * 240 도트
LCD 활성 영역   23.4 (W)* 23.4 (H)
도트 피치   0.0975(H) x 0.0975(V) mm
보기 방향   전체 보기
작동 온도   -20 ~ 70 °C
2. 핀 설명:
PIN No   상징   설명
1   GND   그라운드
2   VCC   전원 3.3V
3   SCL   직렬 시계 핀.
4   SDA   직렬 데이터 입력
5   Ress   LCM 재설정 핀
이 핀은 신호 입력을 재설정합니다. 핀이 낮 으면 칩의 초기화는
실행. 정상 작동 중에는 이 핀을 높게 잡아 당깁니다.
6   DC   데이터/명령 제어
7   BLK   백라이트 제어 핀

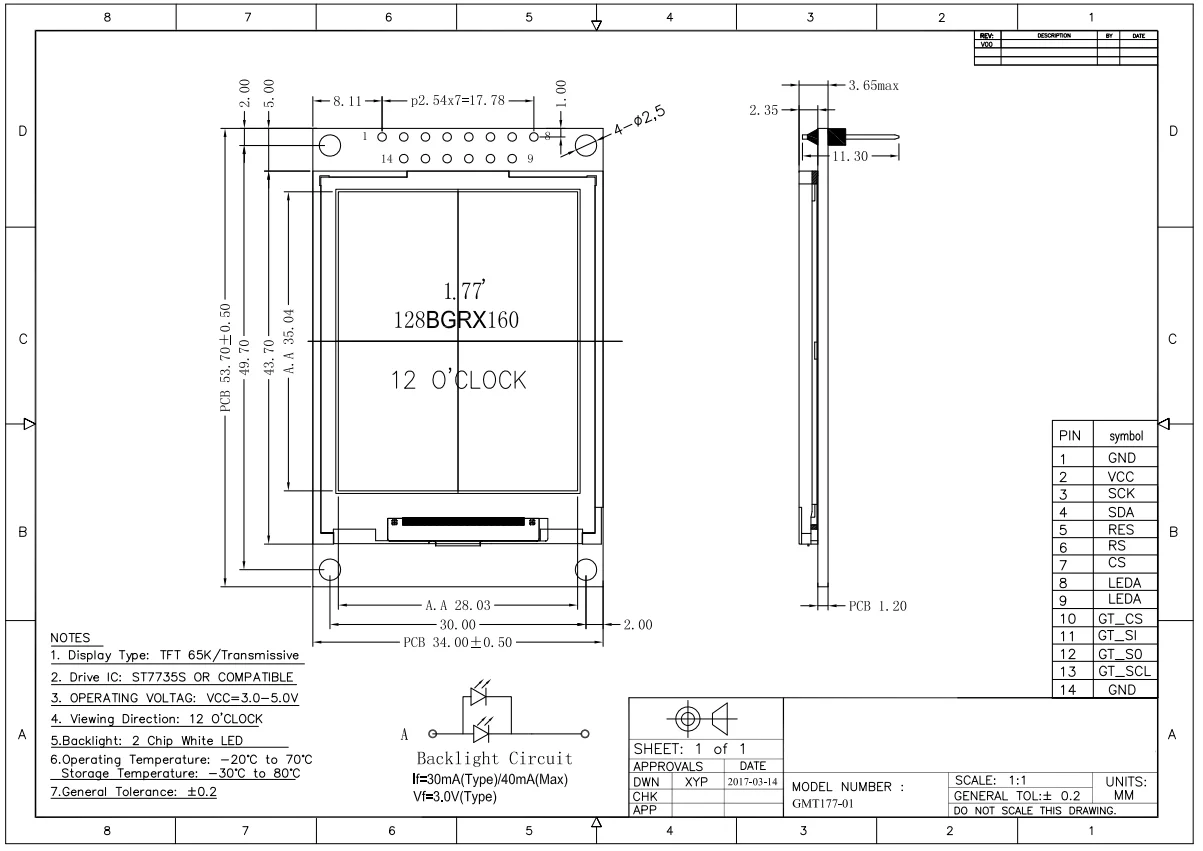

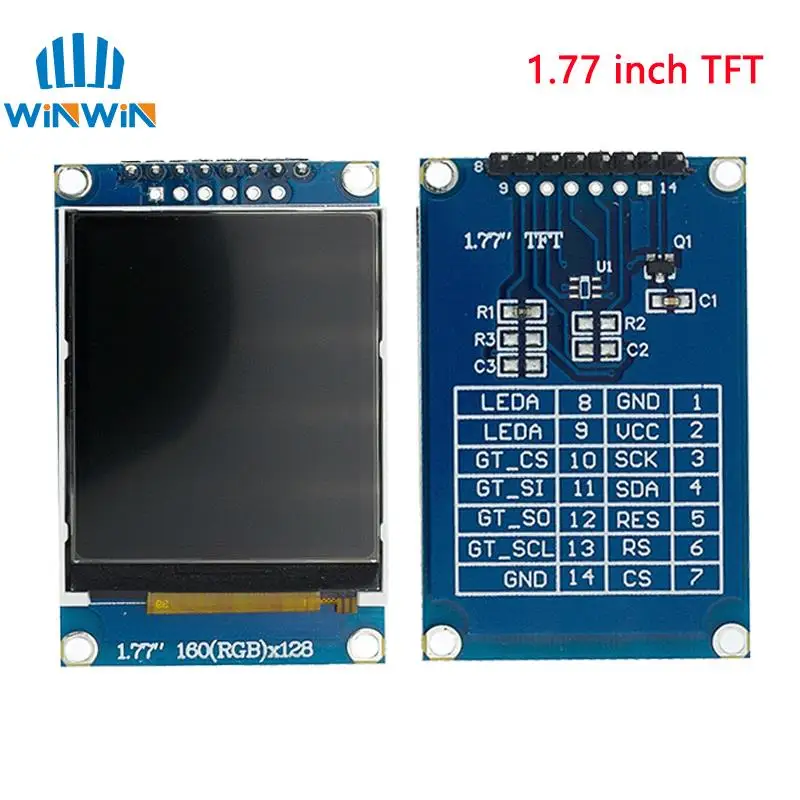

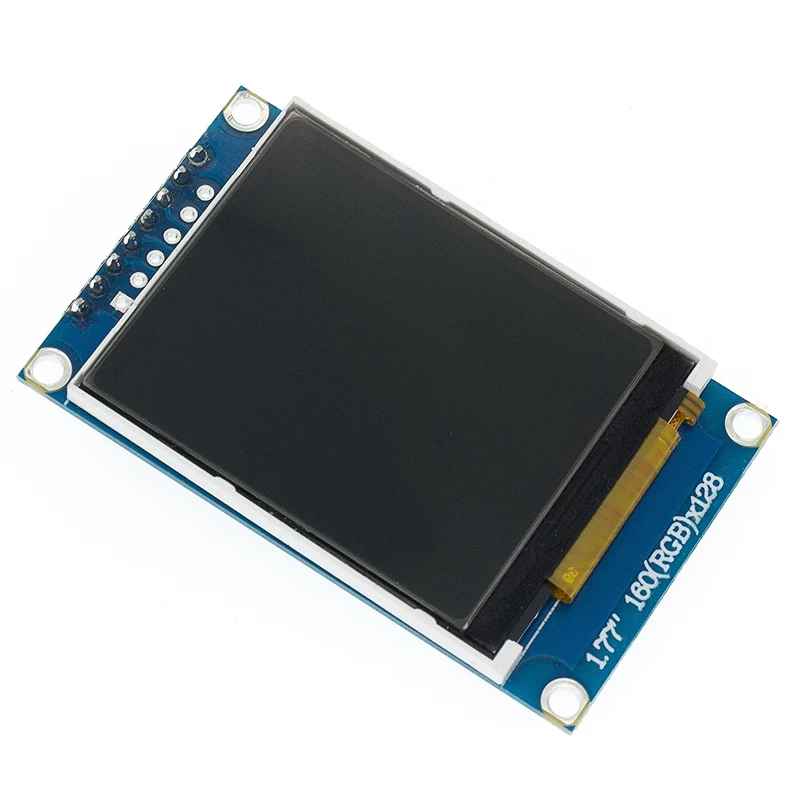

1.77 inchTFT LCD 모듈:

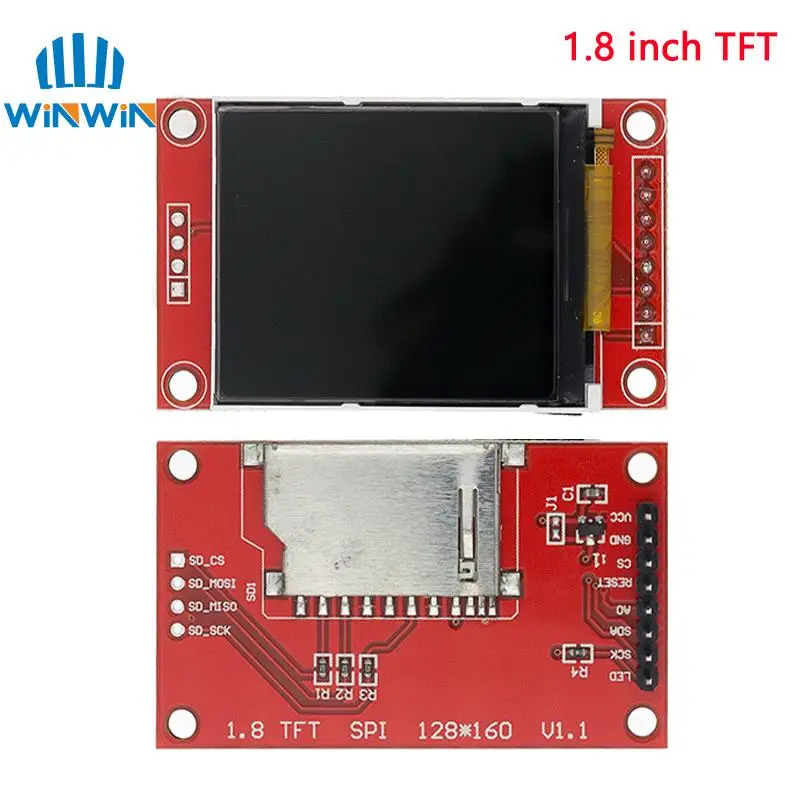

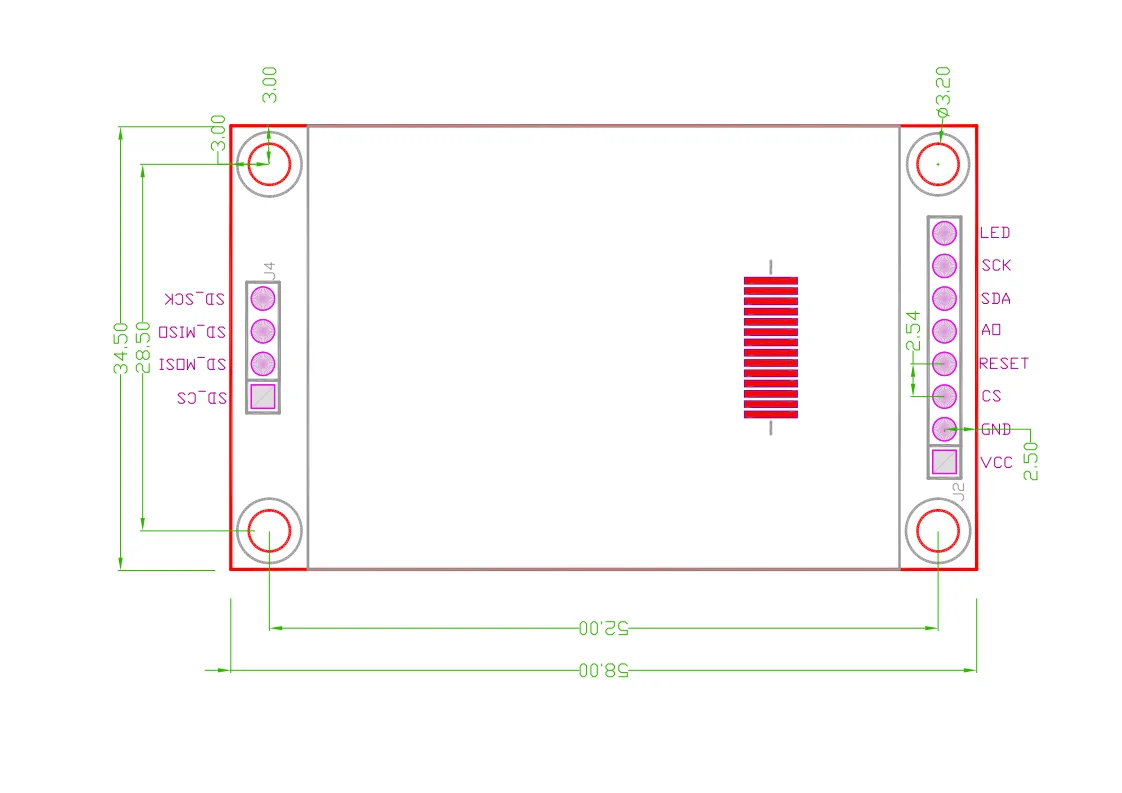

1.8 인치 TFT LCD 모듈:


1.8 인치 SPI 직렬 포트 128*160 지침

/*

프로그램 기본 IO 연결 방법:

Sbit LCD_CS = P0 ^ 0; // 칩 선택

Sbit LCD_AO = P0 ^ 2; // 데이터/명령 스위치

Sbit LCD_SDA = P1 ^ 5; // 데이터

Sbit LCD_SCK = P1 ^ 7; // 시계

Sbit LCD_REST = P0 ^ 1; // 재설정

*/

● TFT 전원 공급 장치: 화면 전원 공급 장치가 2.8-3.3V; 5V 를 사용하지 마십시오.

(PCB가있는 모듈은 3V 레귤레이터 IC , 5V 를 입력 할 수 있음)

● 백라이트 전원 공급 장치 (LED 핀): 최대 백라이트 전원 공급 장치는 3.2 V입니다.

(5 옴 전류 제한 저항은 3.3V 전원 공급 장치에서 직렬로 연결하거나 5V 아래에서 직렬로 25 옴 저항을 연결할 수 있습니다).

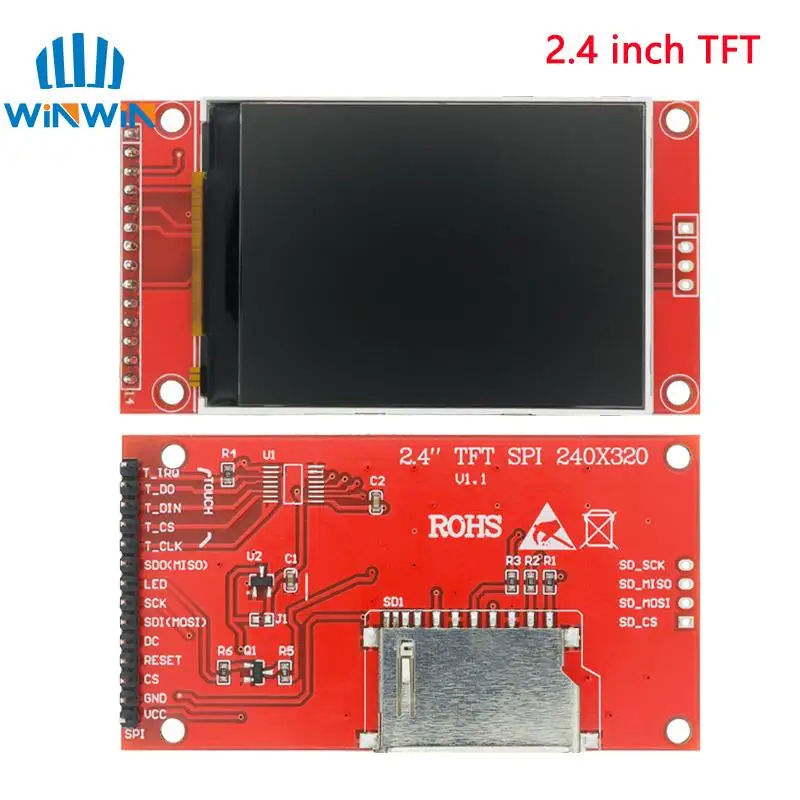

제품 설명

  • 2.4 인치 컬러 스크린, 65K 컬러 디스플레이 지원, 풍부한 색상 표시

  • 320X240 해상도, 옵션 터치 기능

  • SPI 직렬 버스를 사용하면 디스플레이를 비추는 데 몇 개의 IO만 필요합니다.

  • SD 카드 슬롯으로 실험을 쉽게 확장

  • 풍부한 샘플 프로그램 제공

  • 군사 등급 프로세스 표준, 장기간 안정적인 작업

  • 기본 드라이버 기술 지원 제공

제품 매개변수

이름

매개 변수

디스플레이 색상

RGB 65K 색상

SKU

터치 스크린: MSP2402

터치 스크린이 없습니다: MSP2401

화면 크기

2.4 (인치)

유형

TFT

운전자 IC

ST7789V

해상도

320*240 (픽셀)

모듈 인터페이스

4 선 SPI 인터페이스

활성 영역 (AA 영역)

36.72x48.96(mm)

모듈 PCB 크기

77.18x42.72(mm)

작동 온도

-20℃~60℃

보관 온도

-30℃~70℃

VCC 전력 전압

3.3V ~ 5V

논리 IO 포트 전압

3.3V(TTL)

전력 소비

TBD

거친 무게 (패키지 포함)

터치 없음: 26(g) /터치시: 36(g)
