0.42 인치
0.42 인치 4P
제품 매개변수
해상도: 72*40
드라이버 IC: SSD1306
색상: 흰색
밝기: 256 단계 조정 가능한 밝기 지원
통신 인터페이스: IIC 인터페이스
핀 정의
1.GND
2.VCC: + 3.3-5V
3.SCL: SPI 시계
4.SDA: SPI 데이터

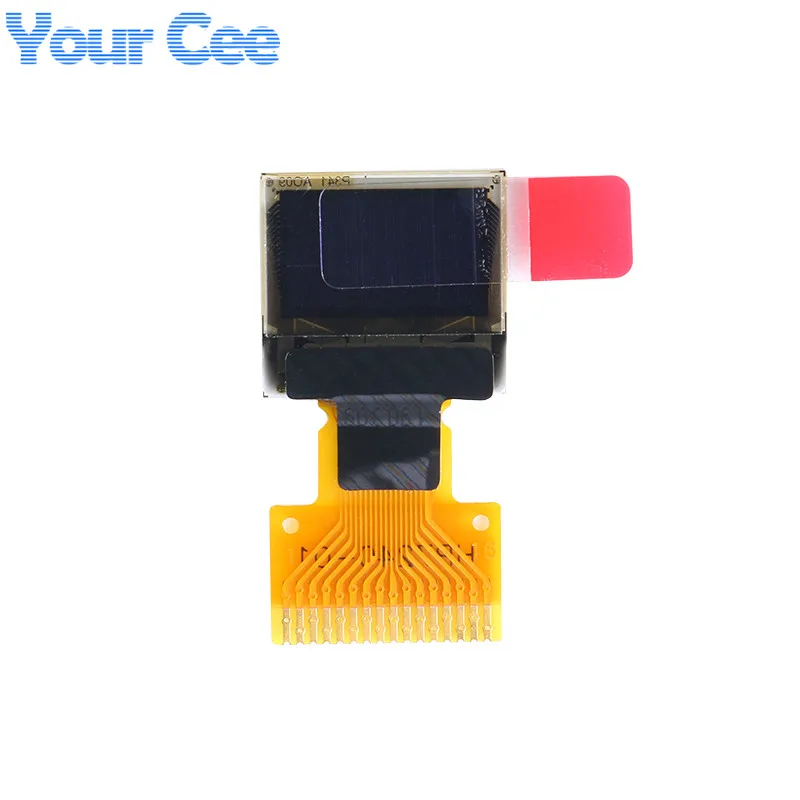

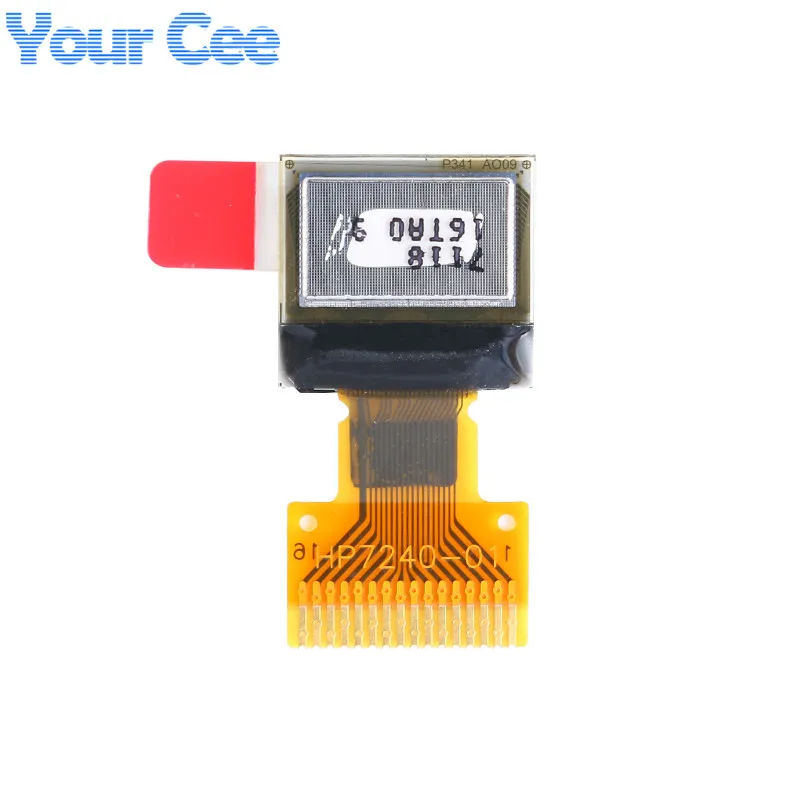

OLED 베어 스크린 주변 회로
특별 주의: 스크린 드라이버 칩은 내부 부스트를 지원하기 때문에 전원 공급 장치를 직접 공급할 수 있습니다. 외부 고전압 전원 공급 장치가 필요하지 않습니다.
내부 부스트를 사용할 때 6 피트 VCC를 전원 공급 장치에 연결할 필요가 없습니다. 커패시터를 접지에 직접 연결하기 만하면됩니다. VPP는 외부 전원 공급 장치를 사용할 때 3.3V 전원 공급 장치 대신 약 7.5V 전원 공급 장치에 연결해야합니다.
참고: R10, C9 및 D1 은 하드웨어 RC 재설정 회로입니다. 전원 켜기 후 OLED에 필요한 첫 번째 작업. 따라서 리셋이 필요합니다. 시스템에 단일 칩 IO가 많으면 RC 리셋 회로를 사용하지 않고도 단일 칩 IO를 OLED의 RES에 직접 연결할 수 있습니다.

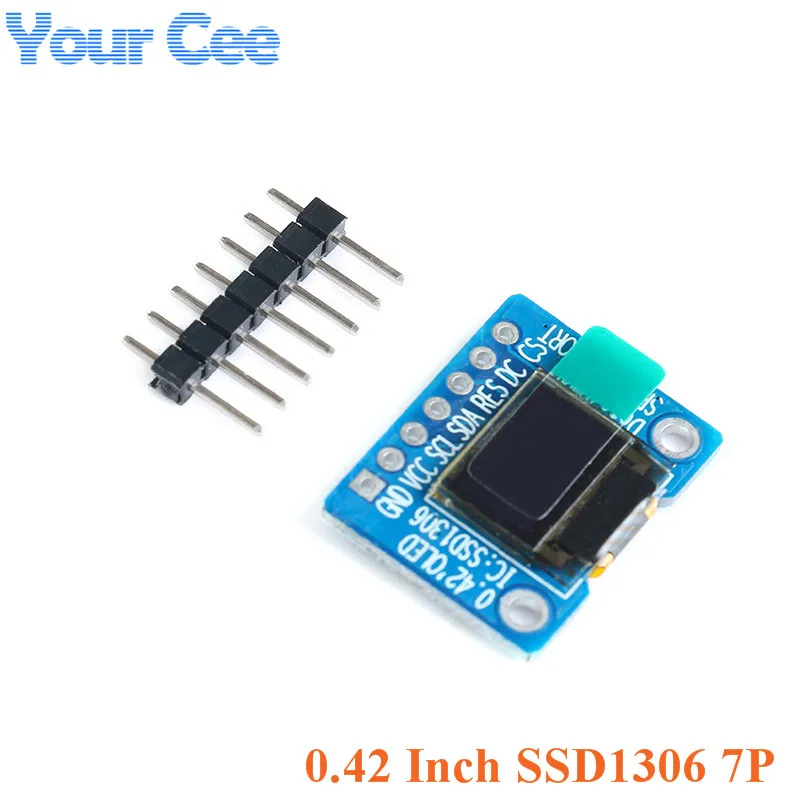

0.42 인치 7P
제품 매개변수
해상도: 72*40
드라이버 IC: SSD1306
색상: 흰색
밝기: 256 단계 조정 가능한 밝기 지원
통신 인터페이스: 4 선 SPI/IIC, 기본 SPI
인터페이스 정의
1.GND
2.VCC: + 3.3-5V
3.SCL: SPI 시계
4.SDA: SPI 데이터
5.RES: 전원 켜기 낮은 레벨 후 OLED 리셋
한 번 재설정 한 다음 높게 유지
DC: 데이터/명령 제어 라인
CS: OLED SPI 칩 선택, 활성 낮음

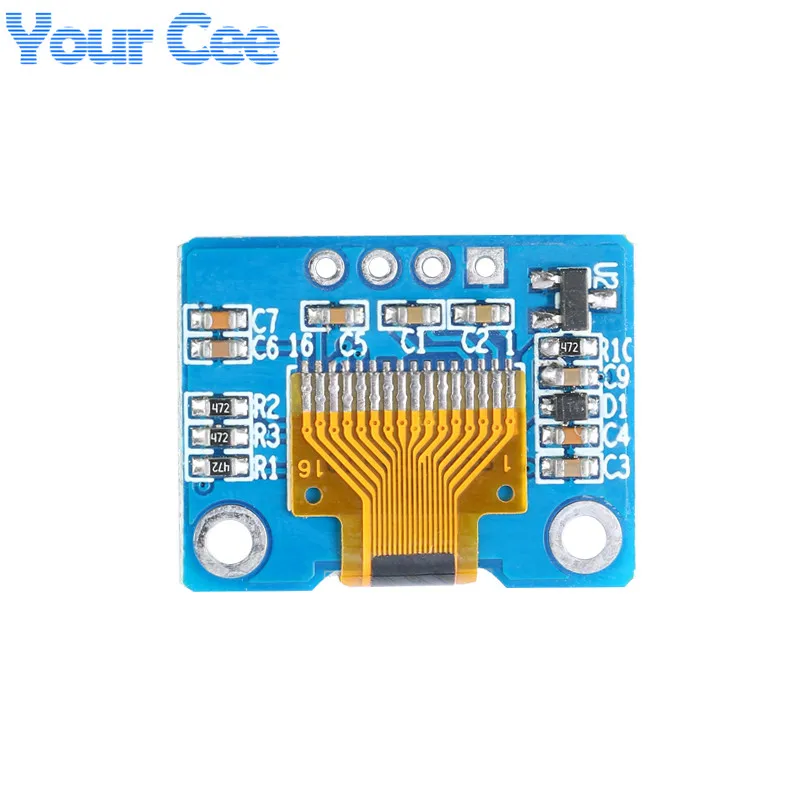

0.42 인치 spi 인터페이스가 IIC 인터페이스 작동 방식으로 수정됩니다.
저항 SPI는 제거되고 ICC 위치에 납땜됩니다. R5 의 끝은 주석에 의해 단락되고 dc 및 cs 핀은 접지됩니다. res 핀은 io에 의해 제어되어 리셋을 완료합니다. 리셋 방법은 먼저 RES 핀을 20ms 수준으로 유지합니다. RES 핀은 리셋 작업을 완료하기 위해 높은 레벨로 작동 한 다음 OLED를 초기화합니다. 따라서 ic = SDA는 iic과 통신 할 수 있습니다.
