제품 설명

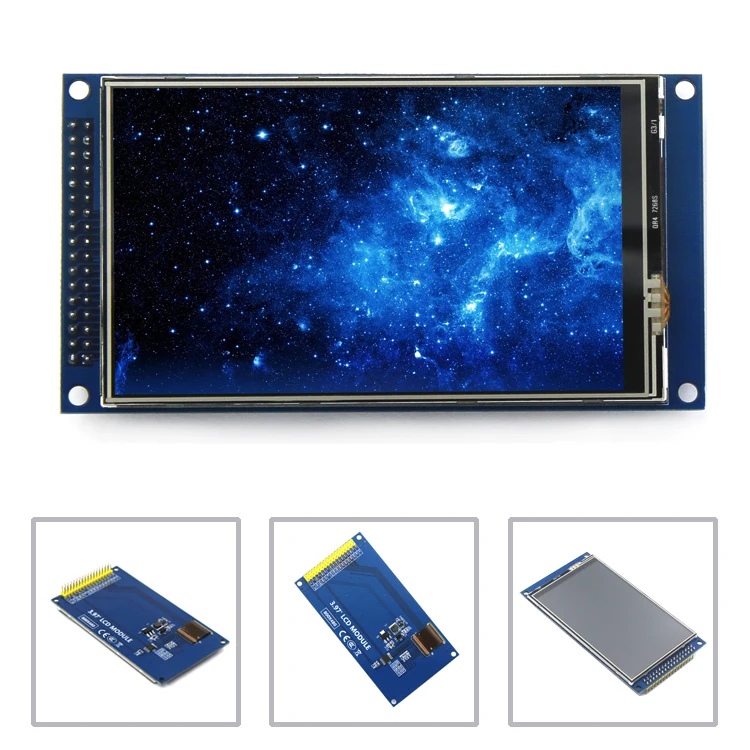

3.97 인치 컬러 스크린, 16BIT RGB 65K 컬러 디스플레이 지원, 풍부한 색상 표시
선명한 디스플레이를위한 800x480 해상도
빠른 전송 속도를 위한 16 비트 병렬 버스 전송
직접 플러그인 사용을 위해 ALIENTEK STM32 Mini, Elite, WarShip, Explorer 및 Apollo 개발 보드 지원
터치 기능 지원
SD 카드 기능 확장 지원
STM32 및 C51 플랫폼에 대한 풍부한 샘플 프로그램 제공
군사 등급 프로세스 표준, 장기간 안정적인 작업
기본 드라이버 기술 지원 제공
| 이름 |
매개 변수 |
| 디스플레이 색상 |
16BIT RGB 65K 색상 |
| SKU |
MRB3973 |
| 화면 크기 |
3.97 (인치) |
| 유형 |
TFT |
| 운전자 IC |
NT35510 |
| 해상도 |
800*480 (픽셀) |
| 모듈 인터페이스 |
16Bit 병렬 인터페이스 |
| 활성 영역 |
51.84x86.40(mm) |
| 모듈 PCB 크기 |
59.18x111.51(mm) |
| 작동 온도 |
-10℃~60℃ |
| 보관 온도 |
-20℃~70℃ |
| 작동 전압 |
3.3V/5V |
| 전력 소비 |
TBD |
| 제품 무게 (패키지 포함) |
63g |

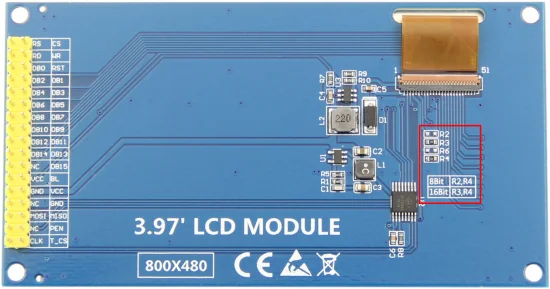

모듈 하드웨어 지원 8 비트 및 16 비트 병렬 포트 데이터 버스 모드 전환 (위 그림 1 의 빨간색 상자 표시) 은 다음과 같습니다.
-
솔더
R3
및
R4
0Ω 저항 또는 단락 회로로 직접 연결 해제
R2
및
R6
: 선택
16 비트
데이터 버스 모드 (
기본값
), 사용
DB0 ~ DB15
데이터 핀
-
솔더
R2
및
R4
0Ω 저항 또는 단락 회로로 직접 연결 해제
R3
및
R6
: 선택
8 비트
데이터 버스 모드, 사용
DB0 ~ D7
데이터 핀
| 번호 |
핀 라벨 |
설명 |
| 1 |
CS |
LCD 재설정 제어 핀 (낮은 수준 사용) |
| 2 |
RS |
LCD 레지스터/데이터 선택 제어 핀 (하이 레벨: 레지스터, 로우 레벨: 데이터) |
| 3 |
WR |
LCD 쓰기 제어 핀 |
| 4 |
RD |
LCD 읽기 제어 핀 |
| 5 |
RST |
LCD 리셋 제어 핀 (낮은 레벨 리셋) |
| 6 |
DB10 |
LCD 데이터 버스 로우 8 비트 핀 |
| 7 |
DB1 |
| 8 |
DB2 |
| 9 |
DB3 |
| 10 |
DB4 |
| 11 |
DB5 |
| 12 |
DB6 |
| 13 |
DB7 |
| 14 |
DB8 |
LCD 데이터 버스 하이 8 비트 핀 |
| 15 |
DB9 |
| 16 |
DB10 |
| 17 |
DB11 |
| 18 |
DB12 |
| 19 |
DB13 |
| 20 |
DB14 |
| 21 |
DB15 |
| 22 |
NC |
미정의, 예약 |
| 23 |
BL |
LCD 백라이트 제어 핀 (하이 레벨 라이트) |
| 24 |
VCC |
모듈 전원 양극 핀 (모듈에는 전압 조정기 IC가 통합되어 있으므로 전원 공급 장치를 5V 또는 3.3 V에 연결할 수 있음) |
| 25 |
VCC |
| 26 |
GND |
모듈 전원 접지 핀 |
| 27 |
GND |
| 28 |
NC |
미정의, 예약 |
| 29 |
MISO |
터치 스크린 SPI 버스 데이터 입력 핀 |
| 30 |
모시 |
터치 스크린 SPI 버스 데이터 출력 핀 |
| 31 |
Pen |
터치 스크린 인터럽트 감지 핀 (터치 발생 시 낮은 레벨) |
| 32 |
NC |
미정의, 예약 |
| 33 |
T_CS |
터치 스크린 IC 칩 선택 컨트롤 핀 (낮은 레벨 사용) |
| 34 |
클락 |
터치 스크린 SPI 버스 시계 제어 핀 |
