사양

참고:

·         Gnd와 연결된 빛, 백라이트 조명.

·         당신은 스크린 및 pcb tighter, 납품의 후에 느슨한지도 모르다 압축하기 위하여 필요로 합니다.

·         3.3 v 컨트롤러를 사용하십시오. 그렇지 않으면 디스플레이는 매우 vague 일 수 있습니다.

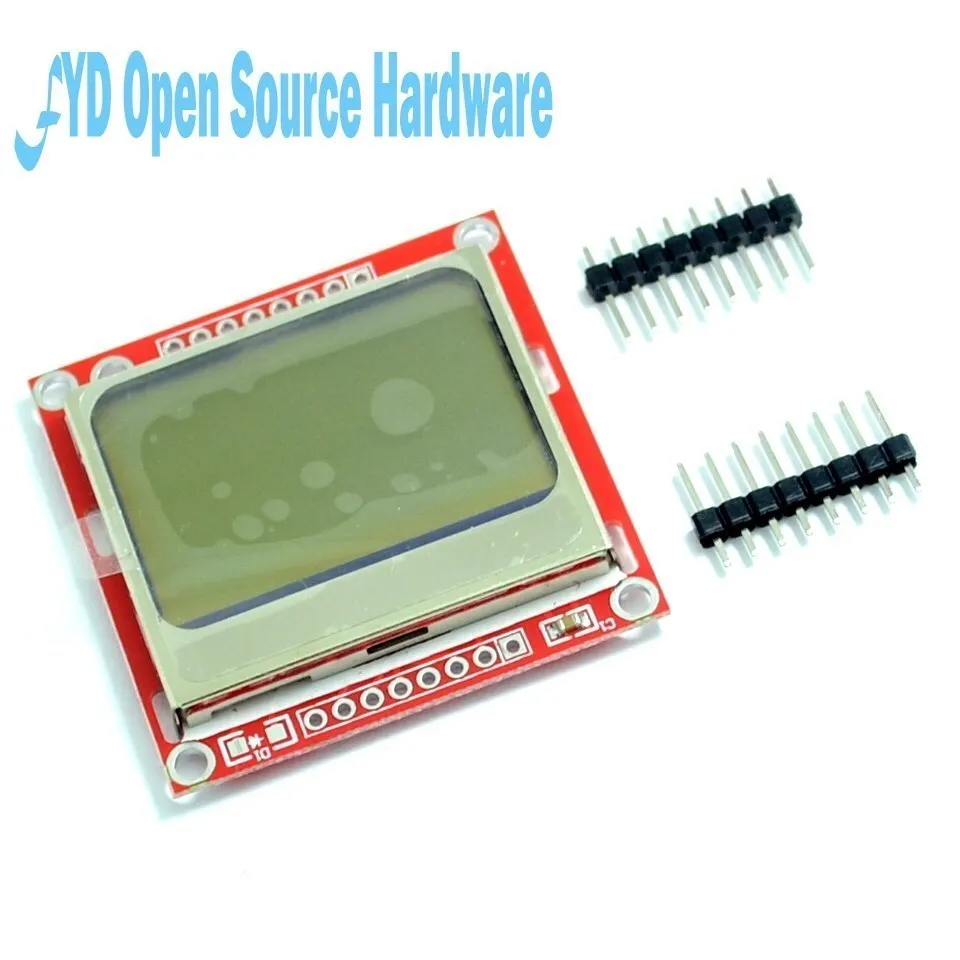

LCD5110 모듈:

·         RST --------- 리셋?

·         Ce ---------- 칩 선택?

·         Dc --------- 데이터/명령 선택

·         Din ---------- 직렬 데이터 라인?

·         Clk ---------- 직렬 시계 spee

·         3.3 v ---------- vcc?

·         빛 -------- 백라이트 제어 터미널

·         GND ----------- 전원 네거티브

특징

·         84x84 도트 매트릭스 lcd, 문자의 4 라인을 표시 할 수 있습니다

·         직렬 인터페이스를 사용하여 마스터 프로세서와 통신, 인터페이스 신호 라인의 수는 크게 줄이고, 전력 및 gnd를 포함한 8 개의 신호 라인입니다. spi, mcs51 직렬 모드 0 avr과 같은 mcu의 다른 유형을 지원합니다. 최대 4 mbps 전송 속도, 대기 시간 없이 디스플레이 데이터를 작성할 수 있습니다.

·         케이블을 연결하지 않고 인쇄 보드와 모듈을 연결하는 전도성 접착제를 사용할 수 있습니다. 모듈에 금속 후크는 설치하고 교체하기 매우 쉽습니다 인쇄 보드에 모듈을 수정할 수 있습니다.

·         Lcd 컨트롤러/드라이버 칩은 lcd 칩에 연결되어 있으며 lcd의 볼륨이 작습니다.

·         낮은 전력 공급, 정상적인 상황에서 작동 현재는 200μa 보다는 더 낮고, 힘 아래로 형태가 있습니다
