매개 변수 표시

LCD 유형

IPS, TFT LCD

시야각

넓은 시야각, 85 °/85 °/85 °/85 °(L/R/U/D)

해상도

240 × 960 픽셀 (0 °/90 °/180 °/270 ° 지원)

색상

24 비트 8R8G8B

활성 영역 (A.A.)

22.9mm (W)× 91.4mm (H)

백라이트 모드

LED

백라이트 서비스 수명

> 20000 시간 (최대 밝기로 계속 작업하는 조건에서 밝기가 50% 시간)

밝기

WTC:350nit
WTR:300nit
WN:400nit

밝기 조절

0 ~ 100 등급 (밝기를 최대 밝기의 1% ~ 30% 로 조정하면 깜박임이 발생할 수 있으며 이 범위에서는 사용하지 않는 것이 좋습니다.)

직렬 인터페이스 매개 변수

모드

UART2: ON = TTL/CMOS; OFF = RS232
UART4: ON = TTL/CMOS; OFF = RS232 (OS 구성 후에만 사용 가능)

전압 레벨

테스트 조건

분

타입

맥스

단위

출력 1, Iout = -4mA

2.7

3.2

-

V

출력 0, Iout = 4mA

-

0.1

0.4

V

입력 1

2.4

3.3

5.5

V

입력 0

0

-

1.0

V

배드 율

3150 ~ 3225600bps, 일반적인 115200bps 값

데이터 형식

UART2: N81
UART4: N81/E81/O81/N82 , 4 가지 모드 (OS 구성)

인터페이스 케이블

10Pin_1.0mm

전기 사양

정격 전력

<5W

작동 전압

4.5 ~ 5.5V, 일반적인 값 5V

작동 전류

150mA

VCC = 5V, 최대 백라이트

80mA

VCC = 5V, 백라이트 꺼짐

권장 전원 공급 장치: 12V 1A DC

작동 환경

작동 온도

-20℃~70℃(5V @ 60% RH)

보관 온도

-30℃~80℃

등각 코팅

없음

작동 습도

10% ~ 90% RH, 60% RH의 전형적인 값

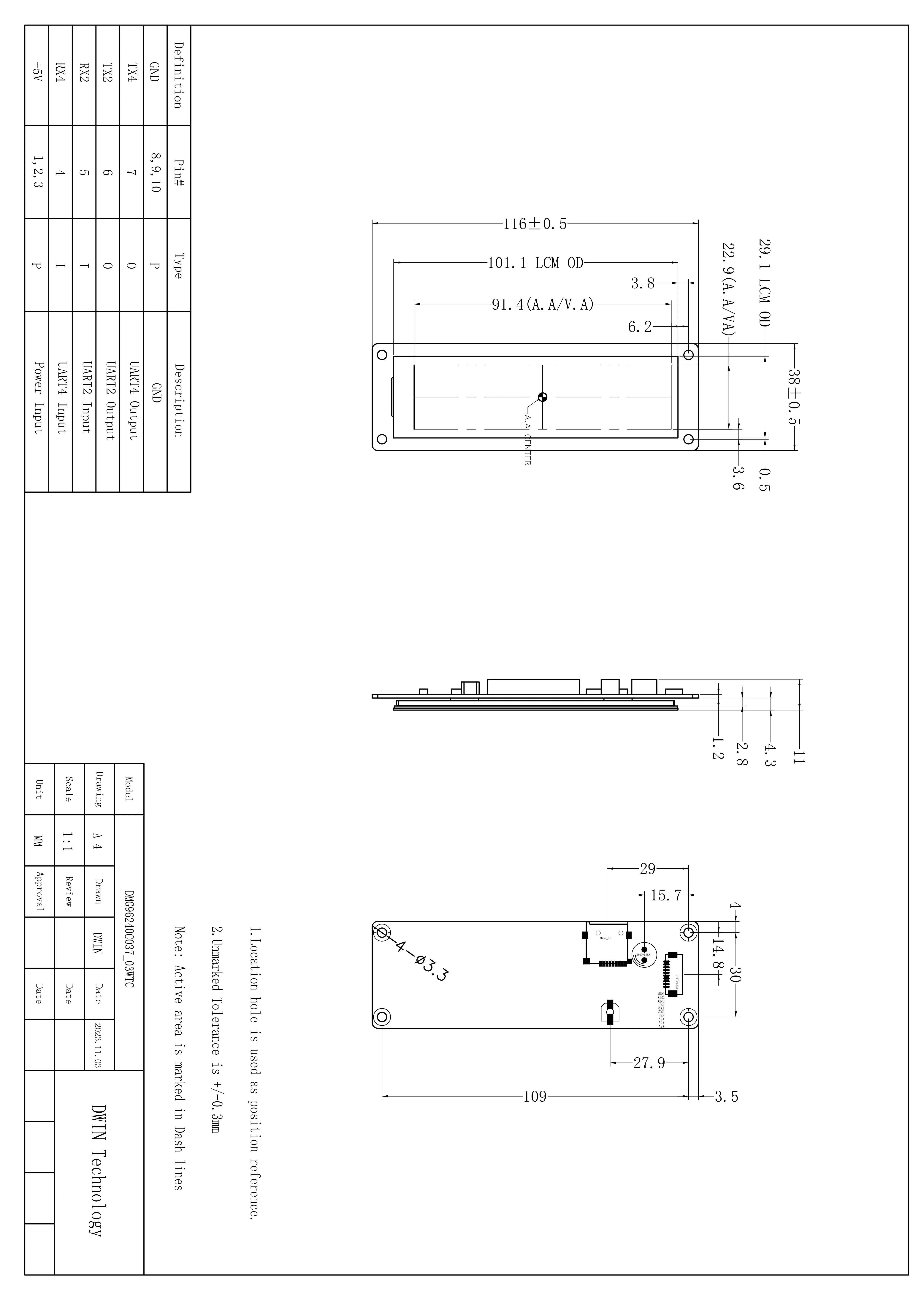

치수

폼 팩터

WTC:38.0mm (W)× 116.0mm (H)× 11.0mm (T)
WTR:38.0mm (W)× 116.0mm (H)× 11.0mm (T)
WN:38.0mm (W)× 116.0mm (H)× 9.3mm (T)

순 무게

WTC:40g
WTR:35g
WN:30g
