기능

맞춤형 표준 제공

라스베리 파이의 무료 드라이버는 Raspbian, Ubuntu, Kali, win10I0T 및 기타 단일 터치를 지원합니다.

컴퓨터 XP (단일 지점), win7 (일부 단일 지점) win8, winl0 5 점 터치의 무료 드라이버

셋톱 박스, BB 블랙, 바나나/0 레인지 파이, 젯슨 나노 및 차량용 레코더와 같은 HDMI 장치 지원

백라이트 스위치 제어 지원, 350ma 전류 열기, 100ma 전류 끄기,

지원 범용 안드로이드 USB 인터페이스, USB 전압 입력은 영향을 미치지 않습니다, USB 터치 인터페이스 카드 꺼짐

USB 터치 인터페이스는 USB 터치를 지원하고 디스플레이 전원 공급 장치를 지원하며 USB 전압 인터페이스에 영향을 미치지 않습니다.

우분투, 데비안, Cent0S, 아치, 칼리, 레드 햇 등에 대한 무료 드라이버 지원

Full HD 충실도 스테레오 오디오 출력, 지원 44. 1Khz ~ 196Khz 오디오 트랙

매개 변수

LCD 디스플레이 크기: 5 인치

모듈 구조: HDMI 디스플레이 + USB 터치 + PCB

디스플레이 해상도: 800*480

모듈 크기: 121x77x7.75mm

활성 영역 치수: 109x67mm

픽셀 피치: 0.1506x0.1432mm

색상 픽셀 배열: RGB 스트라이프

디스플레이 모드: 전송 유형, 일반적으로 흰색 모드

보기 방향 (회색 반전): 6"clock

LCD 인터페이스 유형: HDMI

CTP 인터페이스 유형: USB

CTP 구조 타입: 커버 글라스 + ITO 글라스 (G + G)

CTP 구조 경도:>6H

브라이트니: 500 (type) cd/m2

명암비: 300:1

작동 온도:-20 ~ 70C

보관 온도:-30 ~ 80C

무게: 376g

Raspbian/Ubuntu Mate/Win10 IoT 코어 시스템과 함께 사용하는 방법

1 단계, Raspbian 공식 이미지 설치
공식 다운로드에서 최신 이미지를 다운로드하십시오.

공식 자습서 단계에 따라 시스템을 설치하십시오.

2 단계에서 “config.txt” 를 수정합니다.
1 단계 프로그래밍이 완료되면 TF 카드 루트 디렉토리의 config.txt 파일을 열고
파일 끝에 다음 코드를 추가하고 Micro SD 카드를 안전하게 저장하고 꺼냅니다. max_usb_current = 1
Hdmi_force_hotplug = 1
Config_hdmi_boost = 7
Hdmi_group = 2
Hdmi_mode = 87
Hdmi_drive = 1
Display_rotate = 0
Hdmi_cvt 800 480 60 6 0 0

3 단계, 라즈베리 파이로 5 인치 HDMI JRP5008 드라이브
TF 카드를 라즈베리 파이에 넣고 라즈베리 파이와 LCD를 HDMI 케이블로 연결하십시오.

Raspberry Pi의 4 개의 USB 포트 중 하나에 USB 케이블을 연결하고 USB 케이블의 다른 쪽 끝을 LCD의 USB 포트에 연결하십시오.

그런 다음 라즈베리 파이에 전원을 공급하십시오. 그 후 디스플레이와 터치가 모두 정상이면 드라이브가 성공했음을 의미합니다 (전원 공급 장치에 전체 2A 를 사용하십시오).

PC 모니터로 사용하는 방법

HDMI 케이블을 사용하여 컴퓨터 HDMI 출력 신호를 LCD HDMI 인터페이스에 연결하십시오.

LCD의 USB 터치 인터페이스 (두 개의 MicroUSB 중 하나) 를 장치의 USB 포트에 연결하십시오.

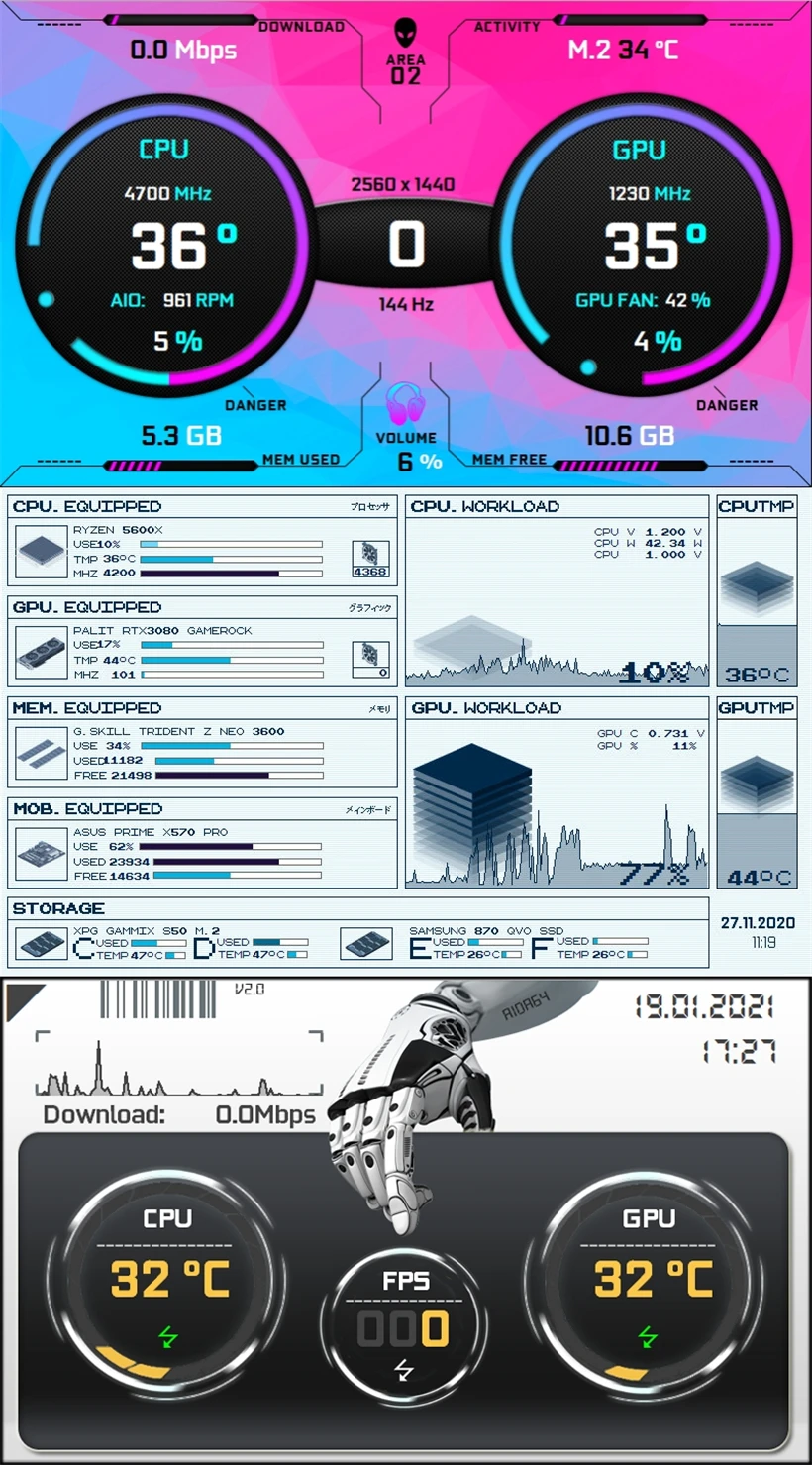

보조 화면으로 사용할 수 있으며 AIDA64 와 함께 사용하여 컴퓨터의 상태를 보여줍니다.

Aida64, https://www.adrive.com/public/2C9GYp/800x480.rar 테마 파일의 다운로드 링크
