제품 매개변수

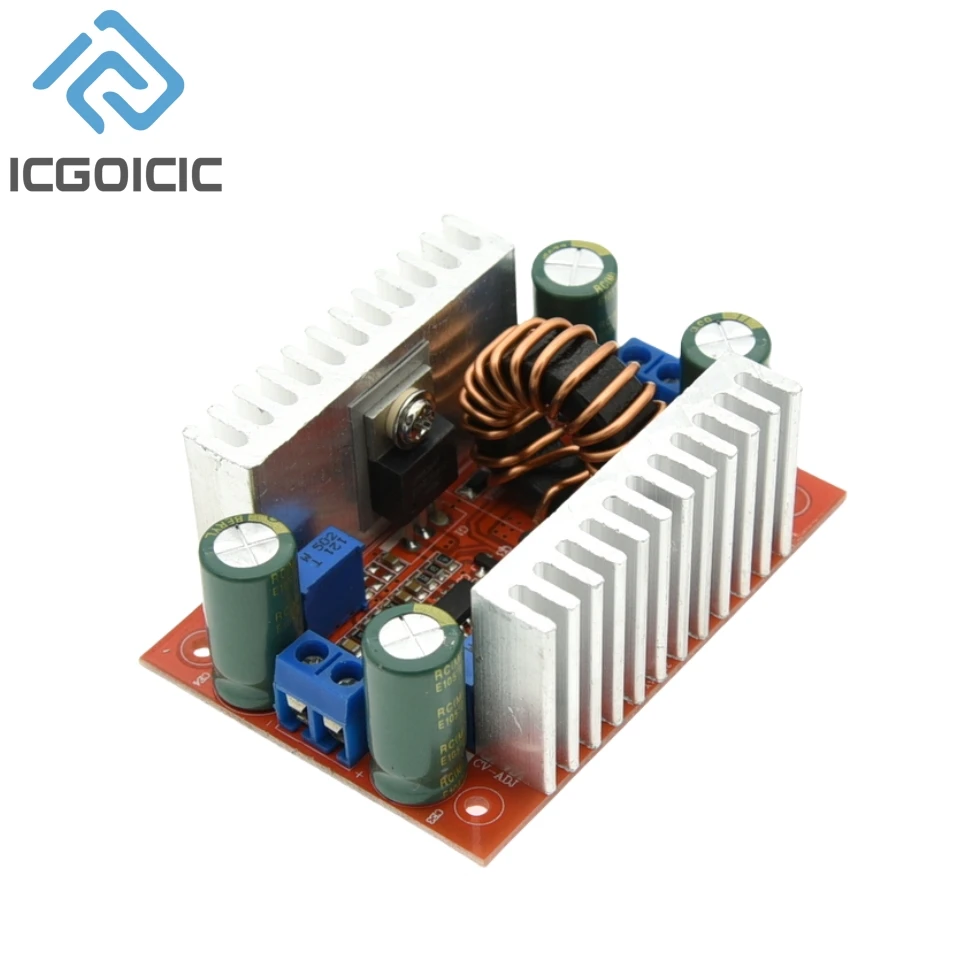

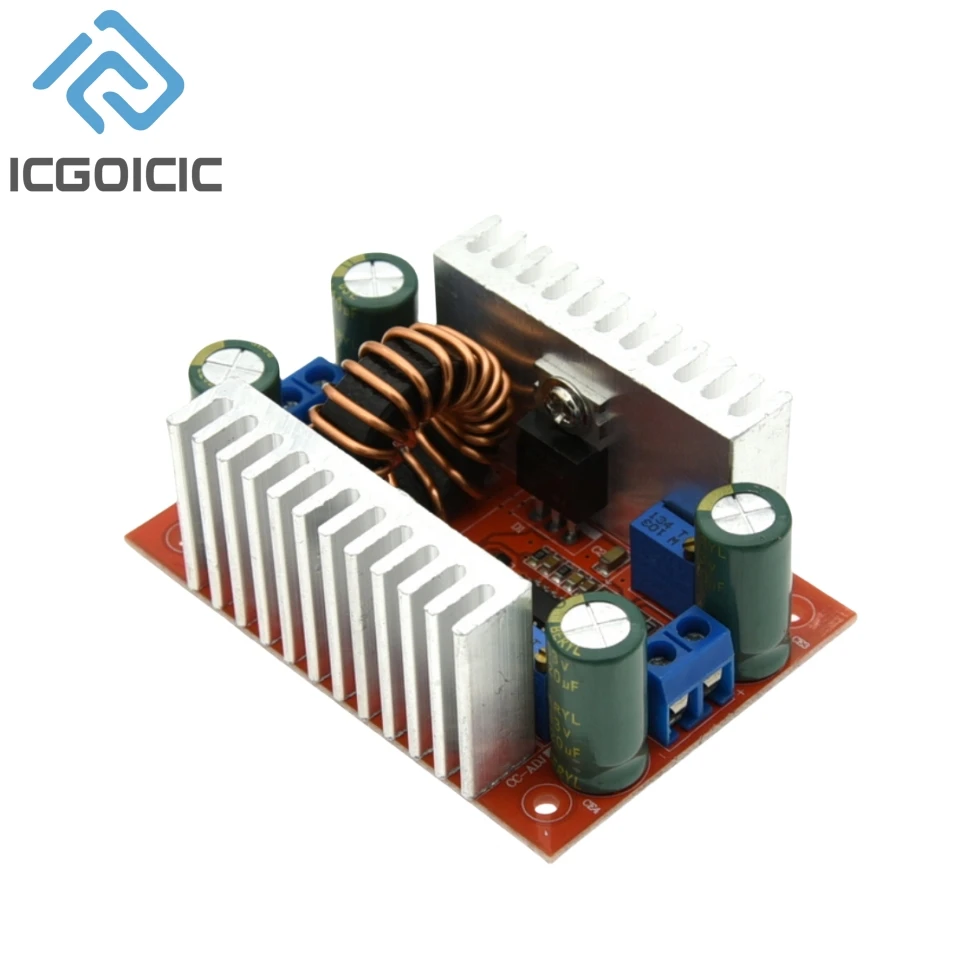

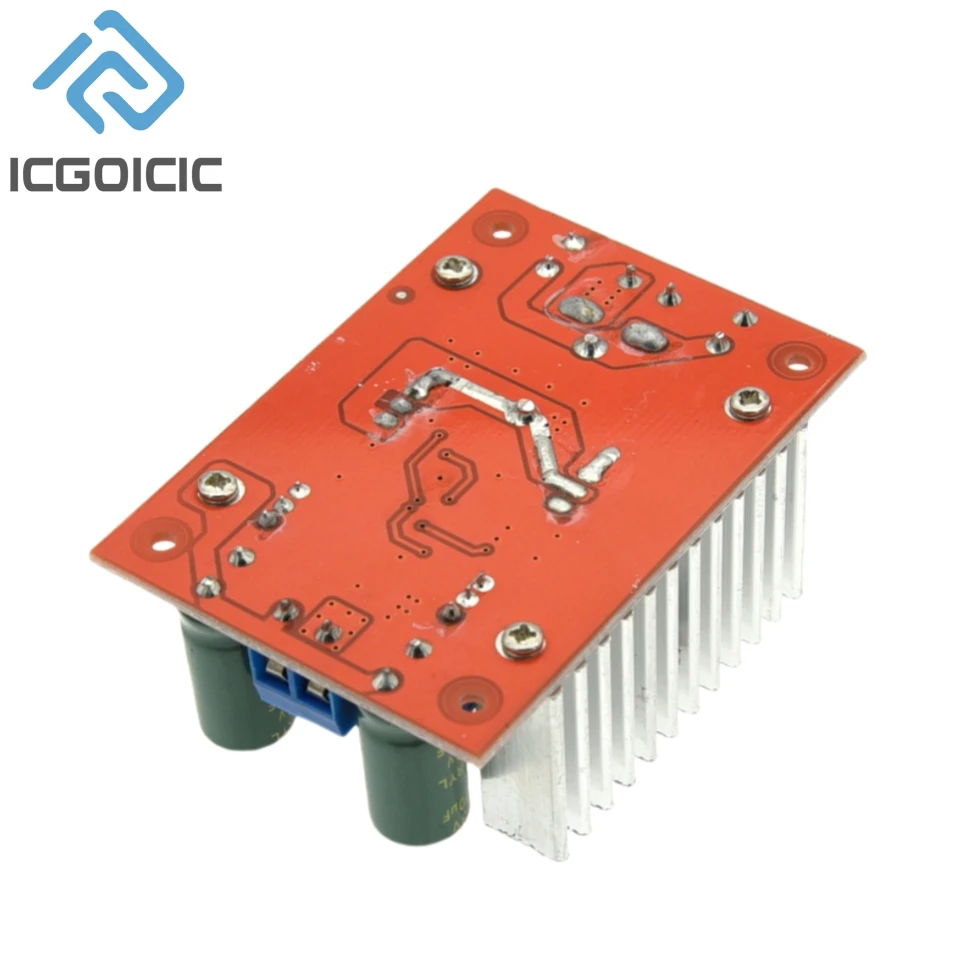

모듈 이름: 400W 부스트 정전류 모듈

모듈 특성: 분리되지 않은 부스트 모듈 (BOOST)

입력 전압: DC8.5V-50V

입력 전류: 15A (MAX) 8A 이상의 발열을 강화해 주세요

정적 작동 전류: 10mA (12V 가 20V 로 상승하면 출력 전압이 높을수록 정적 전류가 증가합니다)

출력 전압: 10-60V 지속적으로 조정 가능 (기본 출력은 19V 입니다. 다른 전압이 필요한 경우 상점 주인에게 설명하십시오.)

12-80V 고정 출력 (대량 고객 용)

출력 전류: 12A MAX, 7A 를 초과하면 열 방출을 강화하십시오 (입력 및 출력 전압 차이와 관련하여 전압 차이가 클수록 출력 전류가 작음)

일정한 전류 범위: 0.2-12A

출력 전력: = 입력 전압 * 10A, 예: 입력 12V * 5A = 60W, 입력 24V * 5A = 120W,

입력 36V * 5A = 180W, 입력 48V * 5A = 240W,

작동 온도: -40 ~ + 85 도 (주변 온도가 너무 높으면 방열을 강화하십시오)

작동 주파수: 150KHz

변환 효율: 최대 96% (효율은 입력, 출력 전압, 전류 및 전압 차이와 관련이 있음)

과전류 보호: 예 (입력이 15A 를 초과하면 출력 전압이 자동으로 감소되며 특정 오류 범위가 있습니다.)

입력 역 연결 보호: 아니요, 더 많은 역 연결 전류가 필요한 경우 입력과 직렬로 다이오드를 연결하십시오.

설치 방법: 4 2.5mm 나사 구멍

배선 방법: 배선 출력

모듈 크기: 길이 67mm 너비 48mm 높이 28mm

모듈 단위 무게: 60 그램

출력 전압/전류 조절 방법:

1. "CV-ADJ" 전위차계를 조정하고 배터리 또는 LED에 따라 필요한 전압으로 출력 전압을 설정하십시오. 예를 들어, 10 줄의 LED 전압은 37V 로 조정됩니다. (시계 반대 전압이 증가하고 시계 방향 전압이 감소합니다)

2. "CC-ADJ" 전위차계를 시계 반대 방향으로 약 30 바퀴 돌리고 출력 전류를 최소로 설정하고 LED를 연결 한 다음 RV2 전위차계를 필요한 전류로 조정하십시오. 배터리 충전의 경우 배터리가 완전히 방전 된 후 출력에 연결하고 RV2 를 필요한 전류로 조정하십시오. 충전 전류가 많을수록 충전 전류가 작아집니다.) 시계 반대 전류는 더 작게 조정되고 시계 방향 전류는 더 크게 조정됩니다.

참고: 단락 방식으로 전류를 조정하지 마십시오. 부스터 모듈의 회로 구조는 단락 방식으로 조정할 수 없습니다.

적용 범위:

1. DIY 조절 된 전원 공급 장치, 입력은 12V 이며 출력은 12-50V 에서 조정할 수 있습니다.

2. 전자 장비의 전원 공급 장치를 사용하면 시스템 전압에 따라 출력 값을 설정할 수 있습니다.

3. 자동차 전원 공급 장치, 노트북 컴퓨터, PDA 또는 다양한 디지털 제품의 전원 공급 장치.

4. DIY 고출력 노트북 모바일 전원 공급 장치: 대용량 12V 리튬 배터리 팩이 장착되어있어 어디를 가든 노트북을 밝힐 수 있습니다.

5. 태양 전지 패널 전압 안정화.

6. 배터리, 리튬 배터리 등을 충전하십시오.

7. 고출력 LED 조명을 구동하십시오.
