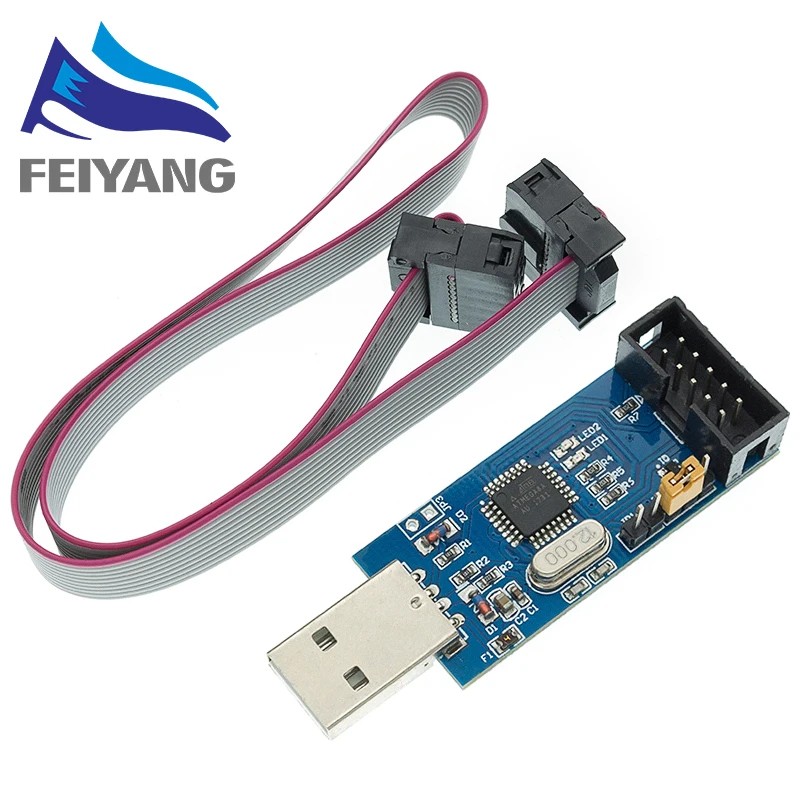

이 프로그래머는 Thomas Fischl의 USBasp 디자인을 기반으로하며 컴퓨터의 USB 포트에 연결합니다. 아주 컴팩트할 뿐 아니라 디자인 정말 우아합니다. USB 인터페이스는 atmega 프로세서를 사용하여 이루어지며 나머지는 펌웨어에서 수행됩니다. 관심있는 사람들을 위해 펌웨어 소스 코드는 USBasp 웹 사이트에서 다운로드 할 수 있습니다.

일부 기능은 다음과 같습니다.

• 버전 5.2 부터 AVRDude 지원
• 마이크로 컨트롤러 EEPROM, 펌웨어, 퓨즈 비트 및 잠금 비트를 읽거나 쓸 수 있습니다
• 리눅스, OS X 및 윈도우 지원 (비스타에서 작동)
• 5 KB/초 최대 쓰기 속도
• 낮은 클럭 속도 (< 1.5MHz) 로 대상을 지원하는 소프트웨어 제어 SCK 옵션
• 10 핀 ISP 인터페이스

이러한 프로그래머는 프로토스택 28 핀 AVR 개발 보드 또는 프로토스택 ATMEGA8 개발 키트의 완벽한 동반자입니다.

지원되는 마이크로 컨트롤러 포함:

• 메가 시리즈
• ATmega8 ATmega48 ATmega88 ATmega168 ATmega328
• ATmega103 ATmega128 ATmega1280 ATmega16
• ATmega161 ATmega162 ATmega164 ATmega169
• ATmega2560 ATmega2561 ATmega32 ATmega324 ATmega329
• ATmega3290 ATmega64 ATmega640 ATmega644 ATmega649
• ATmega6490 ATmega8515 ATmega8535
• 작은 시리즈
• ATtiny12 ATtiny13 ATtiny15 ATtiny25
• ATtiny45 ATtiny85 ATtiny2313
• 클래식 시리즈
• AT90S1200 AT90S2313 AT90S2333 AT90S2343 AT90S4414
• AT90S4433 AT90S4434 AT90S8515

• AT90S8535
  CAN 시리즈
  AT90CAN128
  PWM 시리즈
  AT90PWM2 AT90PWM3

PCB 보드 크기: 35(mm) x20 (mm)/1.37 'x 0.78'

ISP 인터페이스 변환기는 Arduino 개발 보드에 사용할 수 있습니다.

AVR MCU 개발 보드를 사용하여 인터페이스 변환기를 다운로드 할 수 있습니다.

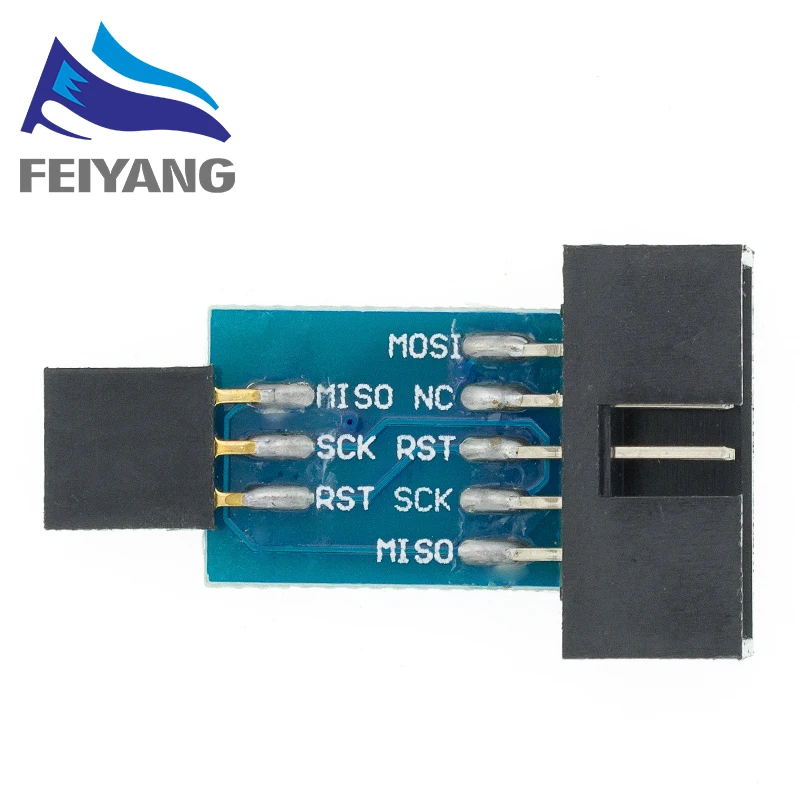

표준 6PIN 10PIN 인터페이스 변환기에 대한 AVRISP USBASP STK500 프로그래머 표준 인터페이스
