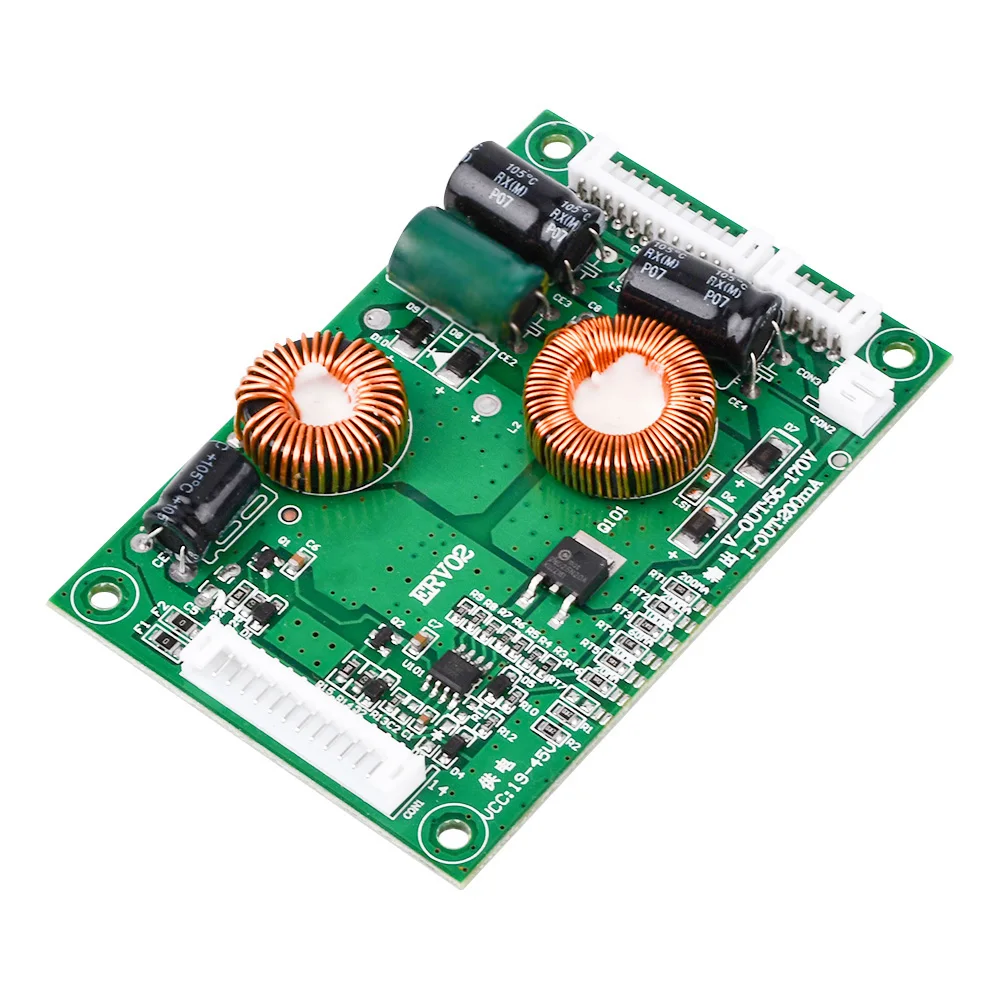

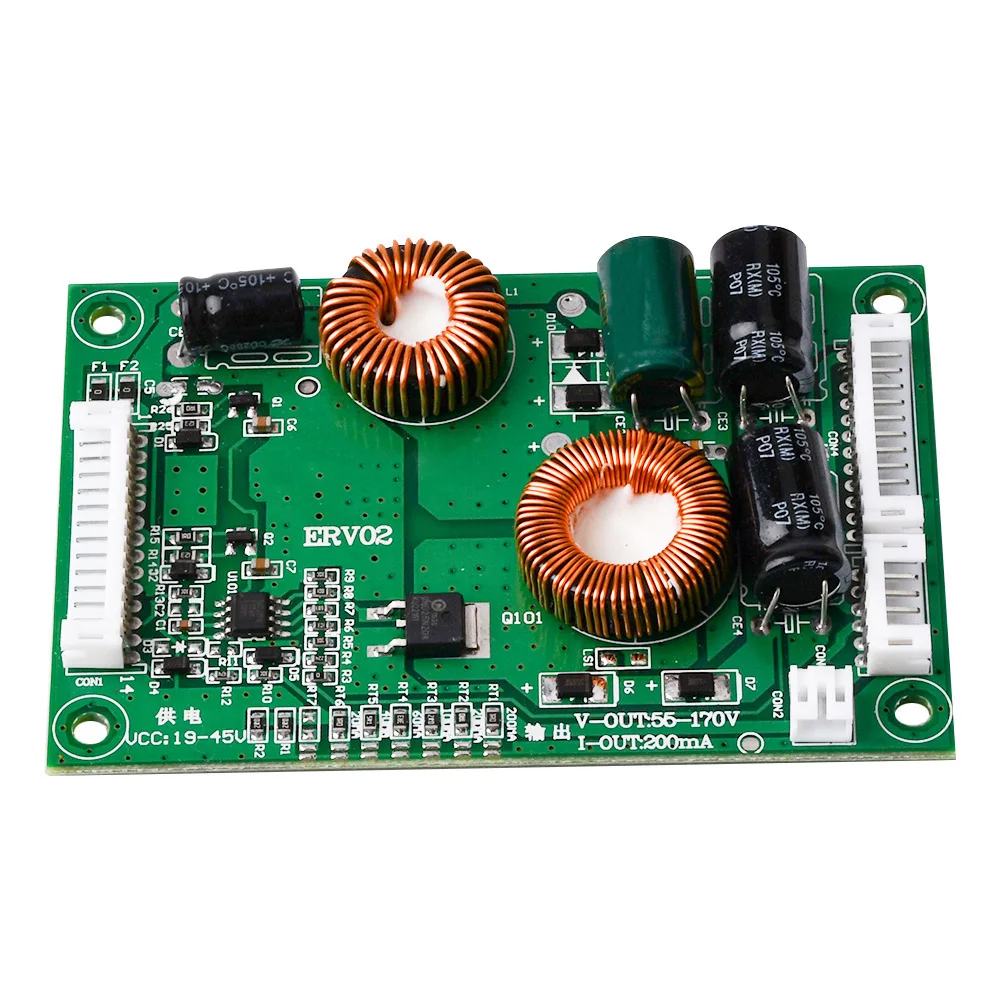

범용 LED LCD TV 드라이버 보드 백라이트 정전류 부스트 어댑터 34-72 인치

商品購入についてのご案内

・こちらで紹介している商品はワンモアが販売する商品ではありません。

・この商品の詳細情報、原産地、などは下記の【元の商品ページで開く】をクリックすると通販サイトで確認できます。

・この商品は韓国通販サイト【Auction.co.kr】の情報提携によって掲載しています。

・掲載されている商品のすべてが購入代行可能な商品ではなく、国際発送ができない商品や輸入ができない商品もあります。

・こちらで紹介している商品のイメージや詳細内容につきましては一切責任を負いません。

・購入希望の場合は販売サイト情報をご確認の上、「購入代行サービスお申し込み」よりご依頼ください。

[01] green

특징:
1. 범용 26-55 인치 LED TV 모니터
2. 작고 조작하기 쉬운
3. 안정적인 성능, 조정 가능한 200MA 전류
4.LED 전압 55-170V 출력, 넓은 적용 범위

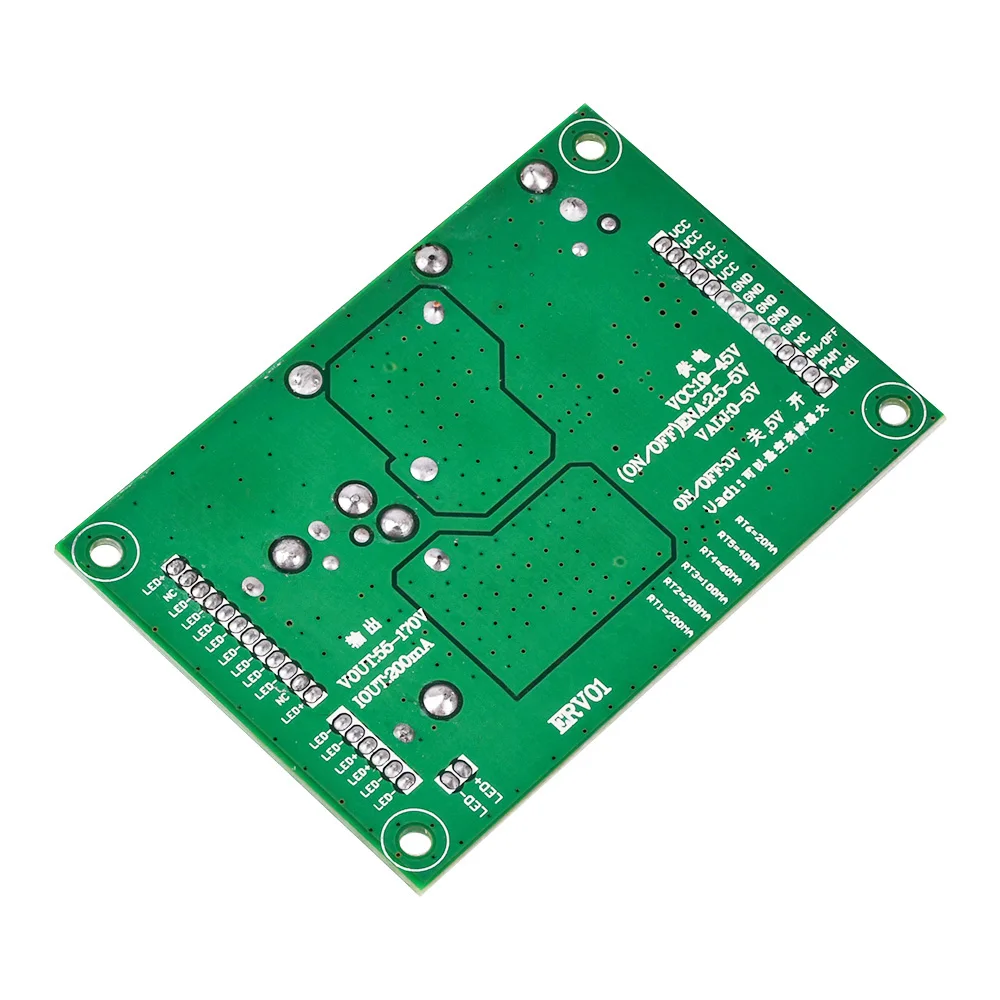

5. 모듈에 해당 인터페이스 지침이 있으며 배선이 간단합니다.

매개 변수:
전원 공급 장치: DC 19-45V
출력: 55-170V
현재: 200MA 전류 조정 가능
VADJ 밝기 조정: 0-5V (최대 밝기는 비워 둡니다)
EAN (ON/OFF) 스위치 제어: 2.5V-5V 켜기, 0V/끄기
해당 크기: 범용 26-55 인치 LED TV 모니터
크기: 90mm * 60mm * 12mm

패키지 포함 사항
1X 드라이브 보드

백라이트 보드의 일반적인 전자 기호 코드는 다음과 같이 중국어와 영어로 비교됩니다.
A. VCC: 공급 전압 양극, 회로 공급 전압 (보통 12V 또는 24V)
B. ON/OFF,ON,EN,ON _ BL 등: 스위치 핀, 스위치 신호 핀 (전압 범위는 보통 2.5V-5V 사이)
C. PWM, PDIM, VDAJ, BL-PWM 등: 밝기 조절 발 또는 디밍 발. 디밍을위한 두 가지 모드가 있습니다: 디지털 모드 PWM 및 아날로그 디밍 DC
PWM은 펄스 폭 변조라고하며, 200HZ-2 KHZ의 주파수와 3.3 V의 전압 진폭을 갖는 직사각형 정방파 신호를 생성합니다. PDIM은 영어의 약어이고 Dim은 어둠을 의미하며 어휘는 대략 "밝기" 를 의미합니다. 시뮬레이션 된 디밍은 DC 전압을 통해 수행되며 일반적으로 밝기를 제어하기 위해 튜닝 핀에 0V-5V 의 DC 전압을 직접 제공합니다.
GND: 접지 (전원 공급 장치의 음극)
LED +: 발광다이오드 (라이트 스트립) 의 양극극
LED -: 발광 다이오드 (라이트 스트립) 의 음극 전극
위의 기호는 LCD 마더 보드 및 백라이트 보드에서 가장 일반적으로 사용되는 코드를 포함합니다. 각각의 코드에 따라 연결되어있는 한 오류는 없습니다.
