포장 목록

LD2410 모듈을 주문하면 아래에 배송됩니다.

HLK-LD2410 모듈 * 1

LD2410 키트를 주문하면 아래에 배송됩니다.

HLK-LD2410 모듈 * 1

레이더 테스트 보드 * 1

USB 안테나 (Type-C ) * 1

데이터시트/소프트웨어 정보

아래 링크에서 다운로드하도록 도와주세요

https://www.hlktech.net/index.php?id=download-center

HLK-LD2410

추천 키트:

1. 상품 소개

HLK-LD2410 힐링크 일렉트로닉스에서 개발한 24GHz 고감도 인체 상태 감지 모듈입니다. 작동 원리는 FMCW 주파수 변조 연속파를 사용하여 설정된 공간에서 인간의 표적을 탐지하고 레이더 신호 처리, 정확한 인체 유도 알고리즘, 동작 및 정지 상태에서 인체를 식별 할 수있는 높은 민감한 인간 존재 상태 감지를 달성하기 위해, 목표까지의 거리와 같은 보조 정보를 계산할 수 있습니다.

이 제품은 주로 실내 장면에서 해당 지역에 움직이는 인체가 있는지 또는 미세하게 움직이는 인체가 있는지를 감지하고 실시간으로 감지 결과를 출력하는 데 사용됩니다. 최대 6 m 감지 거리, 거리 해상도 0.75m. 다양한 특정 응용 프로그램 요구에 맞게 다양한 간격 감도 및 무인 지연 시간 등으로 감지 거리 범위와 감지를 쉽게 구성 할 수있는 시각적 구성 도구를 제공합니다.

GPIO 및 UART 출력, 플러그 앤 플레이를 지원하며 다양한 스마트 시나리오 및 터미널 제품에 유연하게 적용 할 수 있습니다.

2. 제품 기능

• 플러그 앤 플레이, 쉬운 조립

• 가장 긴 감지 거리는 최대 5 미터입니다.

• 큰 감지 각도, 최대 ± 60 도의 적용 범위

• 간격 내에서 정확한 식별, 감지 범위의 구분을 지원하며 간격 외부의 간섭을 차폐

• 장면 변경 요구 사항을 충족하는 다중 레벨 지능형 파라미터 조정

• 시각적 디버깅 및 구성 도구

• 작고 단순화 된 최소 크기는 7mm x 35mm 입니다.

• 천장 걸이 및 벽걸이와 같은 다양한 설치 방법 지원

• FCC 및 CE 스펙트럼 규정을 준수하는 24GHz ISM 밴드

• 5 ~ 12V 와이드 전압 전원 공급 장치

• 최고의 비용 효율적인 선택

3. 혜택

LD2410 인체 감지 모듈은 24GHz 밀리미터파 레이더 센서 기술을 채택합니다. 다른 솔루션과 비교하여 인체 감지 응용 분야에서 분명한 장점이 있습니다.

1. 움직이는 인체에 민감 할뿐만 아니라 전통적인 해결책으로는 식별 할 수없는 정적, 미세 이동, 앉거나 누워있는 인체를 민감하게 감지 할 수 있습니다.

2. 환경 적응력이 좋으며 온도, 밝기, 습도 및 빛 변동과 같은 주변 환경에 의해 감지 효과가 영향을받지 않습니다.

3. 쉘 침투력이 좋으며 제품 표면에 구멍을 열지 않고도 쉘에 숨겨 제품의 미학을 향상시킬 수 있습니다.

4. 유연하고 정밀한 개인화 된 구성을 달성하기 위해 각 거리 도어의 가장 먼 감지 거리와 감도를 유연하게 구성 할 수 있습니다.

4. 하드웨어 설명

4.1 기능 HLK-LD2410(BLE)

모듈 크기: 7mm x 35mm, 5 개의 핀 구멍이 하드웨어에 예약되어 있습니다 (공장 기본값이 핀과 일치하지 않음)

핀 구멍 직경은 0.6 mm이고 핀 간격은 1.27 mm입니다.

HLK-LD2410C

4.2 핀 정의

5. 시각적 구성 도구 설명

사용자가 모듈을 빠르고 효율적으로 테스트하고 구성 할 수 있도록 PC 구성 도구가 제공됩니다. 사용자는 이 도구 소프트웨어를 사용하여 모듈의 직렬 포트를 연결하고 모듈의 매개 변수를 읽고 구성하며 에서 보고하는 탐지 결과를 수신할 수 있습니다. 모듈. 데이터 및 실시간 시각적 디스플레이를 통해 크게 향상됩니다. 사용자의 사용.

호스트 컴퓨터 도구를 사용하는 방법:

• USB 직렬 포트 도구를 사용하여 모듈 직렬 포트를 올바르게 연결

• 호스트 컴퓨터 도구에서 해당 시리얼 포트 번호를 선택하고 전송 속도를 256000 로 설정하고 엔지니어링 모드를 선택한 다음 클릭하여 장치를 연결합니다.

• 해당 작업이 성공하면 시작 버튼을 클릭하면 오른쪽 그래픽 인터페이스에 테스트 결과 및 데이터가 표시됩니다.

• 연결 후 시작 버튼을 클릭하지 않거나 시작 후 중지를 클릭하면 모드 매개 변수 정보를 읽거나 설정할 수 있습니다

참고: 시작을 클릭 한 후에는 매개 변수를 읽고 구성 할 수 없으며 중지 한 후에만 구성을 수행 할 수 있습니다.

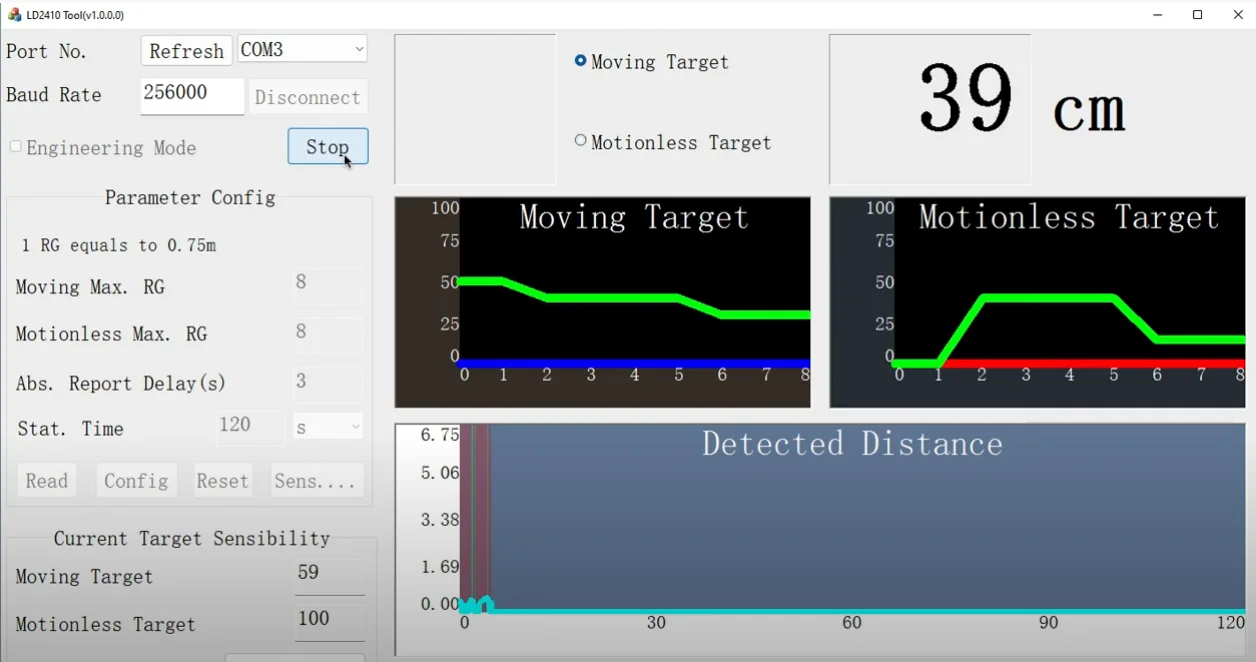

호스트 컴퓨터 도구의 인터페이스 및 공통 기능은 다음과 같습니다.

공은 목표 상태 출력 표시입니다. 빨간색은 움직이는 표적이 있음을 의미하고 보라색은 고정 표적이 있음을 의미합니다.

6. 블루투스 지침 (LD2410(BLE) / LD2410C)

6.1 설치 소프트웨어 (영어 버전)

현재 APP는 Android 및 IOS 플랫폼을 지원하므로이 링크에서 다운로드 할 수 있습니다.https://www.pgyer.com/Lq8p(안드로이드)

주요 앱 스토어로 이동하여 "HLKRadarTools" 를 검색하여 설치할 수도 있습니다.

6.2 지침

앱을 열면 앱이 근처의 레이더 장치를 검색합니다. 장치의 브로드 캐스트 이름은 "HLK-LD2410B_xxxx" 입니다 (xxxx는 Mac 주소의 마지막 네 자리 숫자 임). 모듈이 성공적으로 연결되면 레이더 정보를 보거나 매개 변수를 디버그하고 저장할 수 있습니다.

APP의 사용 거리는 Bluetooth 신호 범위 (4 미터 이내) 를 초과해서는 안됩니다.

Bluetooth APP의 레이더 매개 변수를 수정하는 프로세스는 PC 호스트 컴퓨터 도구의 프로세스와 동일합니다.

6.3 블루투스를 다시 켜십시오

HLK-LD2410(BLE) 의 블루투스 기능은 기본적으로 활성화되어 있으며, 블루투스는 시리얼 포트 프로토콜을 통해 끄거나 켤 수 있습니다 (HLK-LD2410(BLE) 시리얼 포트 통신 프로토콜.pdf 참조). 블루투스가 꺼져 있거나 직렬 포트를 사용할 수없는 경우, 모듈의 전원이 꺼진 후 블루투스를 다시 켤 수 있으며 2 ~ 3 초 내에 5 회 이상 전원을 켤 수 있습니다.

* HLK-LD2420

HLK-LD2420 하나의 송신기와 하나의 수신기 안테나가 있는 고성능 24 GHz 레이더 모듈입니다. 인간 감지 알고리즘은 밀리미터 파 레이더 거리 측정 기술과 S3 시리즈 칩의 고급 독점 신호 처리 기술을 사용하여 이동, 미세 이동 및 서있는 인체의 정확한 감지를 수행합니다.

HLK-LD2420 주로 실내 장면에서 해당 지역에서 움직이거나 약간 움직이는 인체가 있는지 감지하고 실시간으로 감지 결과를 새로 고치기 위해 사용됩니다. 최대 감지 거리는 8 m 이며 다른 구역에서 거리 범위, 감도 및 새로 고침 시간을 감지하도록 쉽게 구성 할 수 있습니다. 플러그 앤 플레이이며 다양한 스마트 시나리오 및 최종 제품에 유연하게 적용 할 수있는 GPIO 및 UART 인터페이스를 지원합니다.

• 단일 칩 스마트 밀리미터파 센서 SoC 및 스마트 알고리즘 펌웨어 탑재

• 초소형 모듈 크기: 20mm × 20mm

• 기본 바디 센서 구성, 플러그 앤 플레이로드

• FCC, CE 및 커미션 프리 스펙트럼 규제 승인을 받은 24 GHz ISM 밴드

• 3.3 V 전원 공급 장치, 3.0 V ~ 3.6 V 넓은 전압 범위 지원

• 평균 작동 전류 50 mA

• 동작, 마이크로 모션 인체의 탐지 목표

• 탐지 결과의 실시간 보고

• 탐지 거리 구성을 지원하는 시각화 도구 제공
  구간, 하위 구간 설정 민감도 및 결과 보고 시간

• 유도 범위 분할 지원, 영역 외부의 간섭을 완전히 차단

• 근접 0.2 m 감지, 블라인드 감지 영역 없음

• 최대 8 m 모션 바디 감지 거리

• ± 60 ° 의 범위를 커버하는 큰 감지 각도

• 상단 걸기, 벽 걸기와 같은 다양한 설치 방법 지원

• 트리거 및 유지 상태의 독립적인 구성, 강력한 간섭 방지 기능

HLK-LD2420 인체 감지 센서는 움직이는, 서있는 및 정지 된 인체를 감지 및 식별 할 수 있으며 다음과 같은 유형을 다루는 다양한 AIoT 시나리오에서 널리 사용됩니다.

스마트 홈

인체의 존재와 거리를 감지하고 주 제어 모듈에 의한 가전 제품의 지능형 제어를위한 감지 결과를보고합니다.

스마트 비즈니스

설정된 거리 간격 내에서 인체가 접근하거나 멀어지는 것을 인식합니다. 인체가 있는 곳에서 장치를 켜놓는 시간에 맞춰 화면을 점등합니다.

스마트 보안

유도 액세스 제어, 건물 인터콤, 전자 고양이 눈 등

스마트 조명

인체 식별 및 감지, 정확한 위치 감지, 공공 장소 조명 장비 (센서 램프, 전구 램프 등) 에 사용할 수 있습니다.
