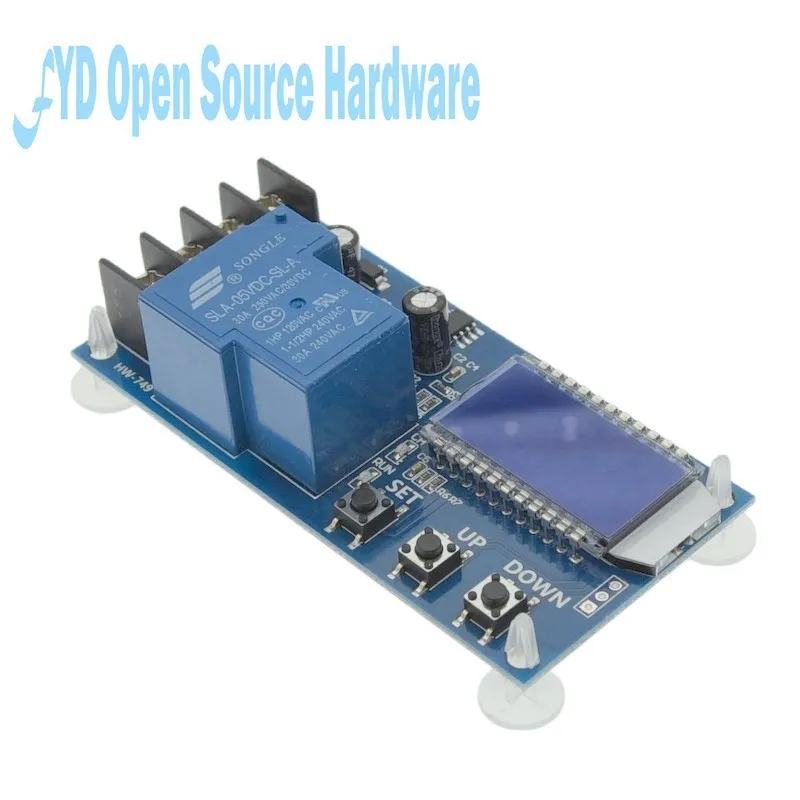

XY-L30A 배터리 충전 제어 모듈

디지털 완전 전원 차단 과충전 보호 스위치 6-60V

모듈 하이라이트:

1. 6-60V 리튬 배터리를 사용할 수 있습니다.
2. LCD 디스플레이, 배터리 전압, 충전 비율 및 충전 시간을 한눈에 볼 수 있습니다.
3. 이 기능은 매우 강력하며 자동으로 제어를 충전하고 충전 시간을 제어 할 수 있으며 직렬 포트를 통해 해당 매개 변수를 설정하고 업로드 할 수 있습니다.

1. 자동 충전 제어 기능:
상한 전압 UP과 하한 전압 dn을 설정함으로써; 배터리 전압이 하한 전압 dn이면 릴레이가 켜지고 충전기가 배터리를 충전하기 시작합니다. 배터리 전압이 상한 전압 UP을 초과하면 자동 충전을 완료하기 위해 릴레이가 꺼집니다.

2. 충전 시간 제어 기능:

시간 제어 기능을 켜는 방법?
매개 변수 설정 입력 후 설정 매개 변수 OP 0 이 아닌 경우 시간 제어 기능 켜집니다. OP의 기본 매개 변수는 다음과 같습니다.-: -- h, 시간 제어 기능이 기본적으로 켜져 있지 않습니다.

시간 제어 기능이 켜진 후 (OP가 0 이 아님) 배터리 전압이 하한 전압 dn보다 낮을 때, 충전기가 배터리를 충전하기 시작하고 시스템이 타이밍을 시작합니다. 타이밍 동안 배터리 전압이 상한 전압 UP을 초과하면 릴레이가 열립니다. 배터리 전압 <상한 전압이지만 충전 시간 OP 시간이 끝나면 릴레이가 꺼집니다. OP 시간이 끝나면, 배터리 전압이 여전히 하한 전압 dn 미만이고 릴레이가 켜져 있고 충전 시간 제어 기능이 자동으로 꺼지고 H: ER 깜박임으로 사용자에게 시간 매개 변수 설정이 적절하지 않음을 알립니다. 깜박임을 중지하려면 아무 키나 누르십시오.

참고: 시간 형식: 00:59 (00 은 시간, 59 는 분) 최대 시간은 99:59 로 100 시간입니다.

3. 직렬 포트 데이터 업로드 및 매개 변수 설정 기능:
이 시스템은 UART 데이터 업로드 및 매개 변수 설정 기능 (TTL 레벨) 을 지원합니다.
UART: 115200,8,1
명령
기능

에
릴레이 활성화 열기

꺼짐
릴레이 활성화 해제

시작
데이터 보고 기능 활성화

중지
데이터 보고 기능 중지

읽기
시스템의 매개 변수 가져 오기

Dw10.0
하한 전압 설정

Up20.0
상한 전압 설정

Xx: xx
충전 시간을 설정 한 00:00 충전 시간 제어 기능을 끄십시오


데이터 업로드 메시지 형식:

배터리 전압 + 배터리 백분율 + 충전 시간 + 충전 상태

12.0V, 020%, 00:10, OP

매개 변수 설정

A) SET 키를 길게 누르면 매개 변수 설정 인터페이스가 입력되고 LCD에 SET가 표시됩니다.

B) 매개 변수 설정 인터페이스에 들어간 후 SET 키를 눌러 설정 매개 변수를 전환하십시오.

C) 매개 변수를 선택한 후 UP / DOWN 키로 설정할 수 있으며 짧고 긴 누름 (빠른 증가 또는 감소) 을 지원합니다.

D) 다른 매개 변수를 설정하려면 b), c) 단계를 반복하십시오.

E) 모든 매개 변수를 설정 한 후 SET 버튼을 길게 눌러 종료하고 저장하십시오.

셋째, 핵심 기능 설명

실행중인 인터페이스 (기본 인터페이스) 에서

SET 버튼을 짧게 누르면 현재 설정된 매개 변수가 표시됩니다.

충전 비율과 충전 시간 사이를 전환하려면 UP 버튼을 짧게 누르십시오.

켜기/끄기 릴레이 활성화를 선택하려면 아래 버튼을 짧게 누릅니다. 릴레이 사용이 꺼져 있으면 'OFF' 가 미리 알림으로 표시되고 릴레이 연결이 끊어집니다.

UP 버튼을 길게 눌러 LCD 백라이트 (L-P) 상태를 설정하고 OFF: 백라이트가 항상 켜져 있음: 5-10 분 후에 백라이트가 자동으로 꺼집니다.

매개 변수 설정으로 들어가려면 SET 버튼을 길게 누릅니다.

넷째, 전압 백분율 계산:배터리 전압/(상한 전압-하한 전압).

5 가지, 추가 기능

A) 충전 시간 기록 기능: 충전 시간 제어가 켜지지 않으면 제품이 전체 시간을 한 번 기록합니다. 시간 표시 인터페이스에 들어가면 충전 시간이 깜박이고 표시됩니다. 그런 다음 시간 표시 인터페이스를 종료하거나 다음에 충전이 켜지면 (릴레이가 켜짐) 지 웁니다.;

B) 자동 매개 변수 감지: 매개 변수가 설정되고 종료되면 전압 하한 dn ≥ 상한 전압이 올라가면 시스템이 알림으로 "ERR" 을 깜박입니다.

C) 배터리 액세스 감지: 이 제품은 배터리에 연결되어 있습니다. 배터리가 연결되어 있지 않으면 시스템은 하단 라인에 미리 알림으로 "nbE" 를 표시합니다.

6, 공통 고장 분석

Q: 사용하기에 적합한 V 레벨은 얼마입니까? 이 모듈은 얼마나 많은 V에 적합합니까?

답변: 이 섹션은 최소 6V 및 최대 60V 전압 범위에서 사용하기에 적합하며 최대 소비 수준은 48V 입니다. 48V 배터리가 약 60V 에서 완전히 충전 되었기 때문에 배터리가 더 높으면 타 버립니다. 배터리가 48V 이상인 경우 다른 배터리를 선택하십시오.

Q: 전원을 켠 후 릴레이가 딱딱 해집니다! 빛이 깜박이고 있습니까?

답변: 충전 전류가 너무 크거나 배터리 용량이 너무 작기 때문입니다. 전원이 켜지 자마자 전압의 상한에 즉시 도달합니다. 릴레이가 분리 된 후 전압은 전압의 하한까지 빠르게 떨어지고 다시 충전을 시작합니다. 이주기는 반복됩니다. 당신은 단지 충전 전류를 줄일 필요가, 일반적으로 충전 전류는 1 ~ 1.5 배 배터리 용량, 20AH 배터리 충전 전류는 일반적으로 2-3A 주위에 있습니다! 고전류 충전으로 인해 배터리가 가열되어 노화, 팽창 및 폭발이 가속화됩니다!

Q: 어떤 제어 방법? 자동으로 충전 할 수 있습니까? 사용하는 동안 충전 할 수 있습니까? 전류가 제한 될 수 있습니까?

답변: 이것은 전압 제어입니다. 예를 들어, 낮은 전압 한계는 12.0 V로, 상한 전압 한계는 14.5 V로, 전압은 14.5 V로 충전되고 전원이 꺼집니다. 전압은 12.0 V로 감소되고 릴레이는 닫혀서 충전을 시작합니다. 사용하는 동안 충전 할 수 있습니다. 전압 제어 이 방법은 전원을 끄고 켜는 역할 만합니다. 전류를 제한할 수 없습니다. 충전 전류는 전적으로 충전기에 달려 있습니다!

Q: 12V 를 입력하여 12V 배터리를 충전 할 수 있습니까, 아니면 48V 를 입력하여 12V 배터리를 충전 할 수 있습니까?

답변: 이 섹션은 스위치 역할을하는 간단한 전압 컨트롤러입니다. 배터리를 충전하기 위해 전압을 변경할 수 없으므로 배터리를 충전해야하는 충전기의 종류를 준비해야합니다! 필요한!
