특징:
1.3A 고 전류 충전식 폴리머 리튬 3 단 배터리 지원 TYPE-C 충전식 휴대 전화
2.3A 고전류 고속 충전/방전, 3.7V 18650 폴리머 리튬 배터리 충전에 적합
3. TYPE-C 포트는 휴대 전화의 입력/출력 충전을 지원하며 재생 중 충전을 지원합니다.
4. 부하의 지능형 식별, 자동 대기
5. 출력 과전류, 과전압 및 단락 보호, 입력 과전압, 과충전, 과방전 및 과전류 방전 보호

매개 변수:
이름: 리튬 배터리 충전 및 방전 통합 5V ~ 4.2V
인터페이스: TYPE-C 인터페이스, TYPE-C 인터페이스 + USB 인터페이스
크기: 단일 TYPE-C 모델: 길이, 너비 및 높이: 26*19*4.9mm (키의 USB 포트의 돌출 부분 제외)
TYPE-C + USB 모델: 길이, 너비 및 높이: 26*19*12mm (USB 높이 포함)

기능 지원:
3.1A 동기 부스트 변환
3A 동기 스위치 충전
배치 중 충전 지원
최대 93% 까지 효율성 향상
4 LED 전원 디스플레이
전화 삽입 및 인출 자동 감지
출력을 닫으려면 두 번 클릭하고 클릭하여 출력 열기
TYPE-C 단일 포트 입력 및 출력 지원
휴대 전화 충전 현재 지능형 식별 DCP
부하의 지능형 식별, 자동 대기
출력 과전류, 과전압 및 단락 보호
입력 과전압, 과충전, 과방전 및 과전류 방전 보호

지침:
1. 배터리를 연결하기 전에 type-c 데이터 케이블을 통해 보드를 휴대폰 충전 헤드에 연결하십시오. 모듈 칩이 제대로 작동하는지 확인하기 위해 4 개의 표시등이 차례로 켜져 있는지 확인하십시오.
2. 멀티 미터로 준비된 배터리 전압을 측정하여 배터리 전압이 3.0-4.2V 사이인지 확인하십시오. 전압이이 범위보다 높거나 낮 으면 배터리가 손상되었거나 배터리 유형에 적합하지 않을 수 있습니다.
3. 배터리에 문제가 없는지 확인한 후 정적 보호 작업을 잘 수행하고 용접 용 두꺼운 와이어를 준비하고 양극 및 음극 전극에주의를 기울이고 역 보드를 연결해야합니다.

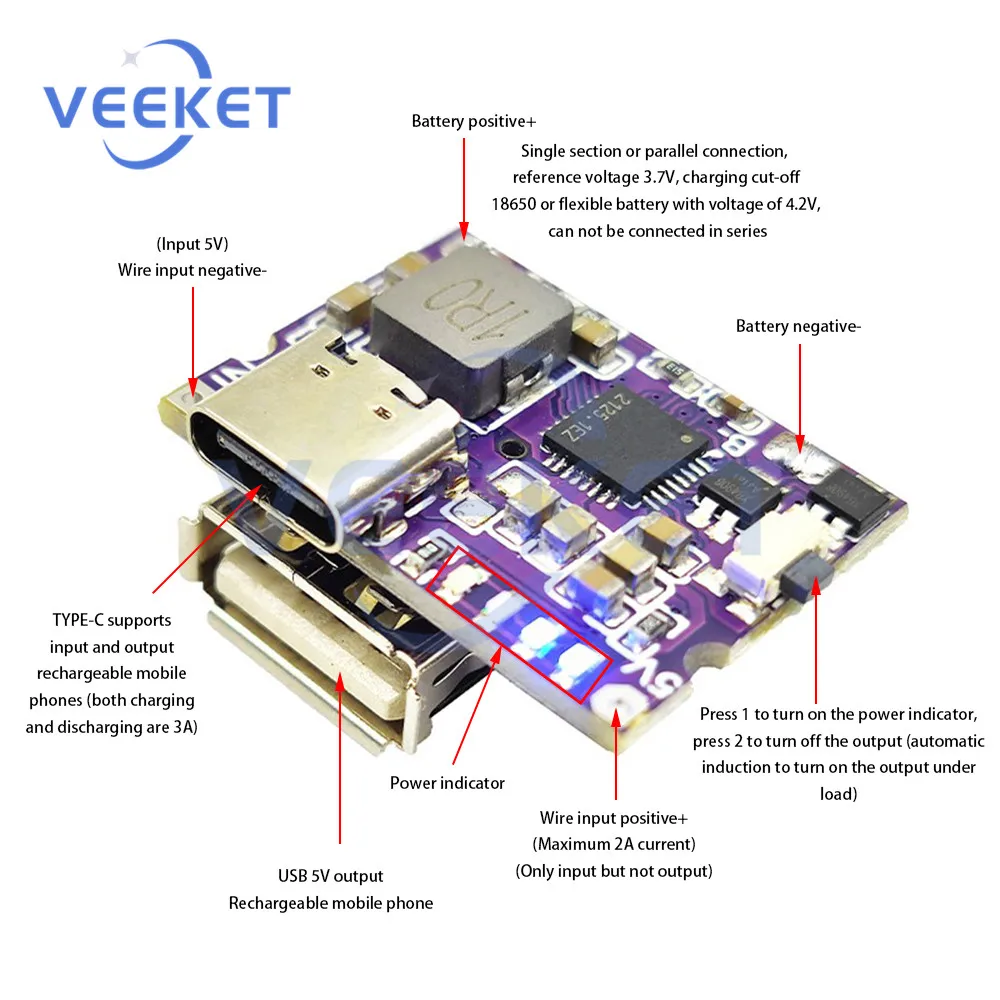

4. 충전 입력은 type-c 인터페이스를 통해 충전 헤드에 연결하거나 위 그림에서 파란색으로 표시된 인터페이스를 통해 5V 에 연결할 수 있습니다. 포트 C의 입력 전류는 용접 인터페이스의 입력 전류보다 커야합니다 (포트 C의 입력 배터리 단자는 3A 로 충전 할 수 있습니다. 용접 인터페이스의 최대 입력 배터리 단자는 2A 일 수 있음).

설명:
1. 이 모듈에는 리튬 배터리 충전 및 방전 보호 기능이 있습니다. 배터리에 보호 기능이 장착되어 있으면 제거하십시오. 배터리 용량은 3.1A 전류를 출력 할 수있을 정도로 커야합니다.
2. 배터리 케이블은 적어도 0.9 평방 센티미터의 와이어 코어로 짧고 두껍습니다. 3. 이 모듈의 출력 전류가 7OMA 보다 작 으면 출력이 분리됩니다.
4. 납땜 선 출력을 사용해야하는 경우 USB 인터페이스와 함께 사용하는 것이 좋습니다. 솔더링이 불가능한 단일 TYPE-C 포트의 출력 전압
5. 단일 C 포트는 칩에 프로토콜이 있고 성공적인 핸드 셰이크 없이는 전압을 출력하지 않기 때문에 휴대 전화를 충전하는 데만 사용할 수 있습니다.

주의가 필요한 사항
◆ 배터리는 병렬로 만 연결할 수 있으며 (병렬 연결 수는 무제한) 직렬로 연결할 수 없습니다. 직렬로 연결된 경우 메인 보드가 구워집니다.
◆ 메인 보드 외부의 배터리에 연결된 와이어는 6A 이상의 전류를 견딜 수 있어야하며 적어도 0.9 평방 미터 이상의 구리선을 사용해야합니다. 공통 와이어는 1.5 평방 미터를 사용해야합니다. 너무 두껍게 할 필요는 없지만 너무 얇을 수는 없습니다. 너무 얇으면 안전 위험이 발생할 수 있습니다. (배터리 단자 전류가 높기 때문에)
◆ 마더 보드에는 보호 칩이 장착되어 있으며 배터리에는 보호 보드가 장착 될 필요가 없습니다. 보호 보드가 6A 이상의 전류를 통과 할 수없는 한 보호 보드가있는 경우 보호 보드를 제거하고 마더 보드에 직접 연결하십시오. (내장 장치는 과전류가 될 수 없으므로 출력 전력이 큰 즉시 보호 할 수 있습니다.)
◆ 휴대 전화를 충전하지 말고 이유를 물어보십시오. 요컨대, 이런 식으로 사용할 수 없습니다. 충전해야하는 휴대 전화는 용접 및 용접되어야합니다 (부적절한 작동으로 인해 메인 보드가 고장 나거나 메인 보드를 빨리 충전하지 못하는 방법, 메인 보드의 전원을 끄고 다시 시작할 수있는 방법 등, 요구 사항에 따라 작동하십시오)
◆ 3.7V/4.2V 18650/폴리머/3 단 리튬 배터리는 배터리에 사용할 수 있습니다. 대형 모노머가 사용될 수 있으며 여러 개의 18650 배터리를 병렬로 연결할 수도 있습니다. 페로리튬 배터리, 일회용 건전지, 니켈-수소, 납산 배터리, 니켈-카드뮴 배터리 등은 사용할 수 없습니다. 배터리를 직렬로 연결할 수 없습니다.
◆ 모든 전원 공급 장치 는 전자 제품 의 상식 인 열 을 발생 시킨다. 모든 사람의 제품은 동일합니다. 열을 발생시키지 않으면 전류는 2.4A 로 제한되지 않습니다. 10A 와 100A 를 만드는 것은 좋지 않습니까? 보드의 비용과 크기는 여기에 있습니다. 이 모듈은 효율성과 성능이 우수한 대형 제조업체의 주류 칩을 사용합니다. 사용하기에 안전합니다.

모듈의 품질을 판단하는 방법:
1. 모듈을받은 후 배터리를 연결하지 말고 충전 선 5V 를 직접 연결하고 10 초 동안 기다리면 4 개의 표시등이 켜집니다. 마지막 빛이 깜박입니다.
2 멀티 미터를 사용하여 배터리 끝의 양극과 음극을 측정하십시오. 정상 전압은 약 4.2 V입니다.
3. 위의 모든 내용은 정상이며 모듈의 상태가 양호하다는 것을 나타냅니다.

패키지 포함 사항
1X 모듈
