사양:
단일 보호 보드 크기: 28mm * 3mm
니켈 바 포함 크기: 90mm * 3mm
선력: 80mm
과충전 감지 전압: 4.275 ± 0.025V
과충전 복구 전압: 4.075 ± 0.025V
과방전 검출 전압: 2.50 ± 0.1V
과방전 회수 전압: 2.90 ± 0.1V
과전류 보호 전류: 2.5 ± 0.3A
정상 방전 전류: 2A
단락 보호 시간: ≤ 50us
정상 작동 소비 전류: ≤ 6uA
대기 전류 소비: ≤ 0.6uA
작동 저항: ≤ 50mΩ
주요 기능: 과충전 보호, 과방전 보호, 단락 보호, 과전류 보호
특징:
100% 브랜드 새롭고 높은 품질
내장된 고정밀 전압 감지 회로
과충전 보호, 과방전 보호, 과전류, 단락 보호
MOS 튜브를 통해 배터리 충전 및 방전을 제어 할 수 있습니다
-40 ° C ~ + 55 ° C의 넓은 작동 온도 범위
낮은 전류 소비

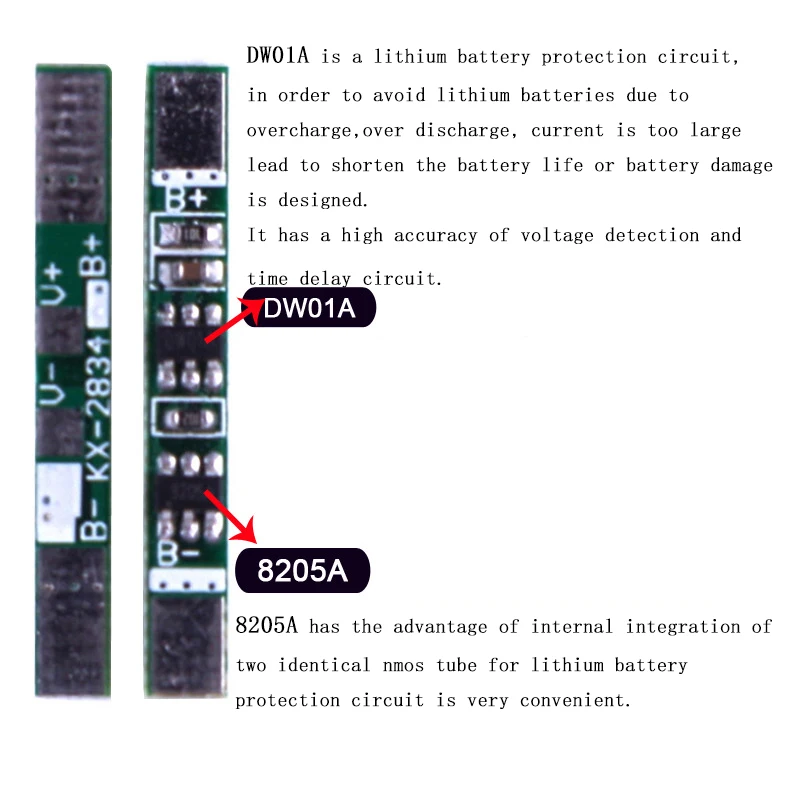

자세한 구성 요소: 2 MOS \ DW01A \ 세이코 8205A
DW01A 는 리튬 배터리 보호 회로로 과충전, 과방전으로 인한 리튬 배터리를 피하기 위해 전류가 너무 커서 배터리 수명이 단축되거나 배터리 손상이 설계되었습니다. 전압 감지 및 시간 지연 회로의 정확도가 높습니다.
8205A 는 리튬 배터리 보호 회로를위한 두 개의 동일한 nmos 튜브의 내부 통합의 이점이 매우 편리합니다.
연결 설명:
B + 배터리에 연결 +
B-배터리에 연결-
V + 배터리 출력 입력 +
V-배터리 출력 입력 용-
패키지 포함:
10x3.7V 1S 배터리 보호 보드
