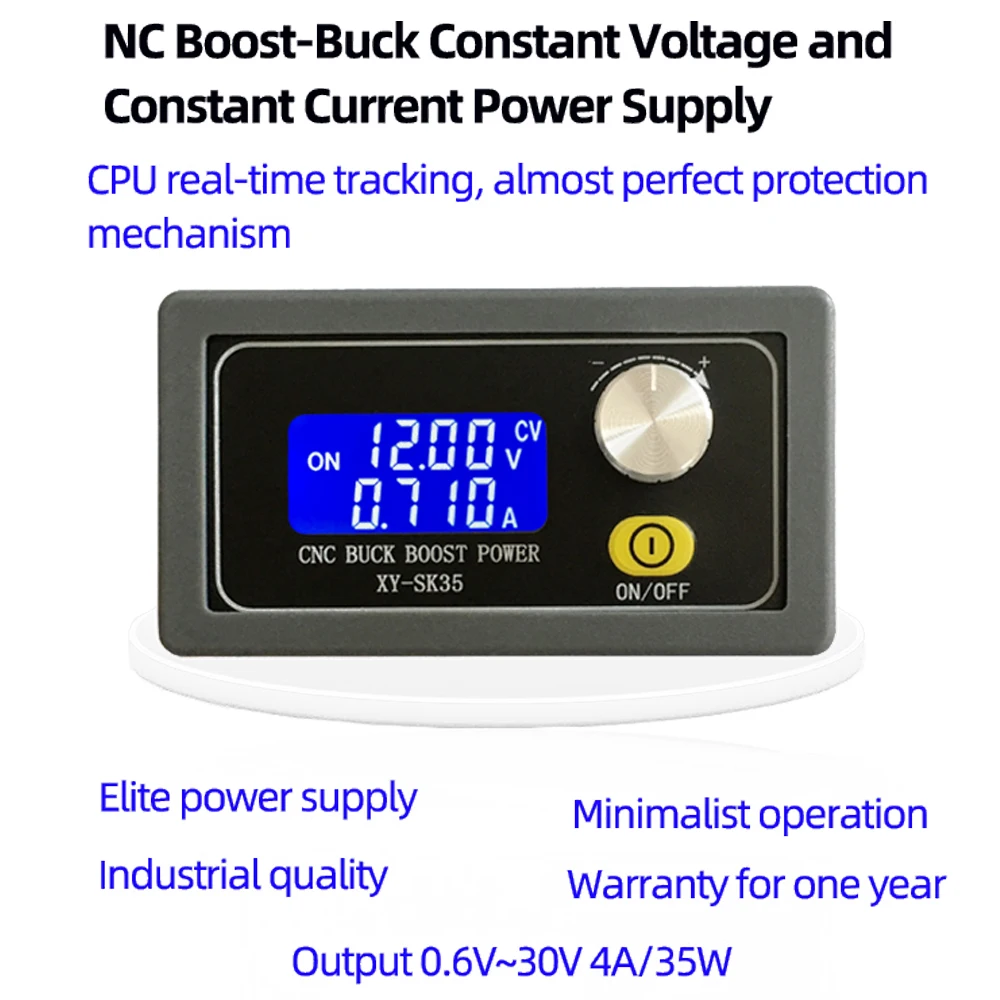

CNC DC DC 벅 부스트 컨버터 CC CV 0.6-30V 전원 모듈 조정 가능한 실험실 규제 스텝 다운 전원 공급 장치 모듈

특징:

1. NC는 전압 및 전류를 조절하여 편리하고 빠르며 산업 품질이며 고정밀 도로 엔지니어링 프로젝트에 직접 사용할 수 있습니다.

2. 전문 전원 공급 장치 액정과 함께 인터페이스가 깨끗하고 작동이 매우 간단하며 보호 메커니즘이 거의 완벽합니다.

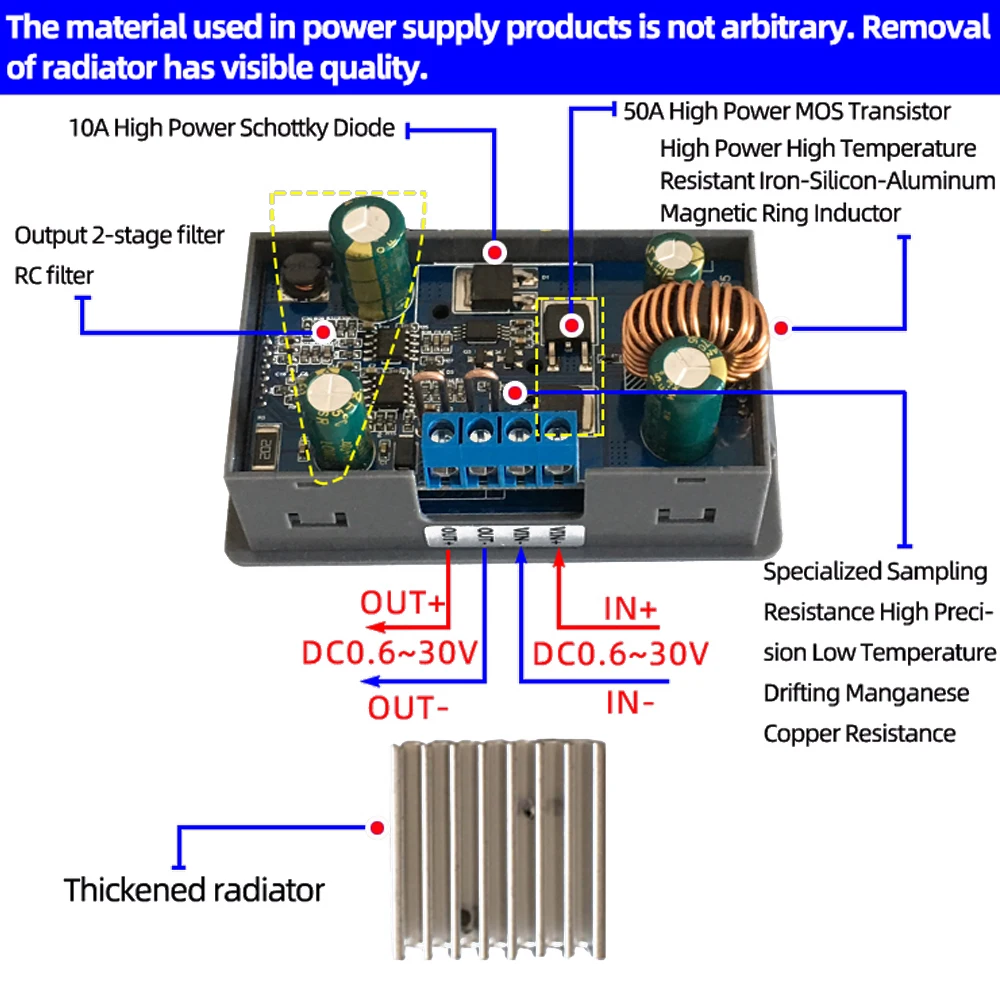

3. 하드웨어 보호: 입력 역방향 연결 보호, 역방향 연결 비 굽기; 출력 단락 회로 보호, 단락 연결 비 굽기; 출력 역방향 관개, 추가 반전 다이오드없이 배터리를 충전하는 것;

4. 소프트웨어 보호: 과전압 보호 (OTP), 과전류 보호 (OCP), 과전력 보호 (OPP), 과열 보호 (OTP), 입력 저전압 보호 (LVP);

5. 기본 전압 또는 정전류를 설정할 수 있으며 다양한 응용 프로그램에서 빠르게 조정할 수 있습니다.

6. 오작동을 방지하기 위해 전압과 전류를 잠글 수 있습니다!

7. 전체 소재, 안정적인 성능 및 광범위한 사용.

사양:

입력 전압: DC 5.0V-30V (저전압 보호 LVP가있는 4.7V 이하, 입력 전압이 7V 보다 높을 것을 권장합니다. 입력 전압이 7V 보다 낮 으면 출력 전력이 감소하고 입력 전압이 낮을수록 출력 전력이 작아집니다.

출력 전압: DC 0.6V-30V

출력 전류: 0-4.0 A

출력 전력: 자연 방열시 35W 및 공기 냉각시 50W

전압 정확도: ± 0.5% + 1 바이트, 해상도: 0.01V, 공장 보정 정확도

현재 정확도: ± 0.8% + 3 바이트, 해상도: 0.001A, 공장 보정 정확도

전환 효율성: 약 88%.

소프트 스타트: 예.

입력 역 연결 보호: 예, 역 연결 굽기 없음

출력 방지 백필: 예, 배터리에 직접 연결할 수 있습니다.

출력 단락 보호: 예, 출력 단자에 직접 연결할 수 있습니다.

온도 보호 (OTP): 예, 100 ℃.

작동 빈도: 180KHZ

CC로 설정하면 기본적으로 상수 전류 값이 조정됩니다. LED를 구동 할 때 인코더를 회전시켜 빠른 디밍을 달성 할 수있어 매우 편리합니다.

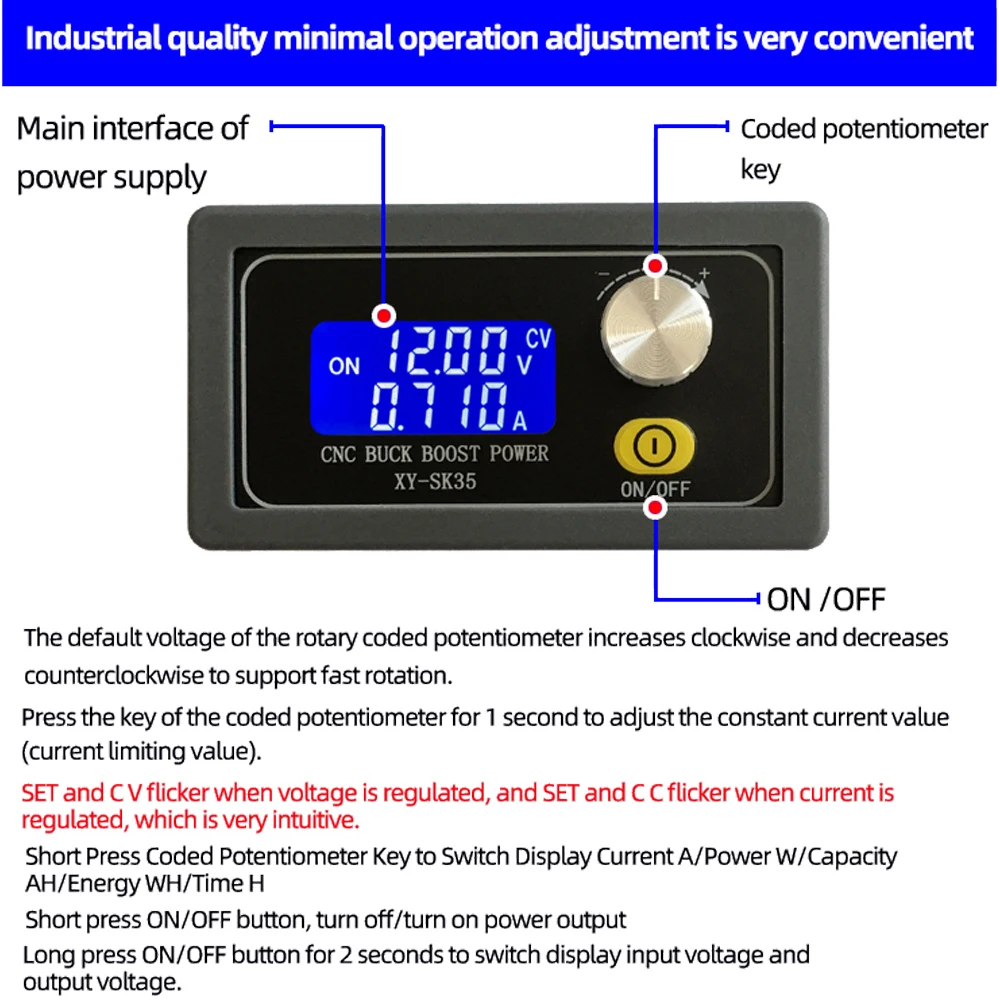

2. 인터페이스 작동 지침 설정:

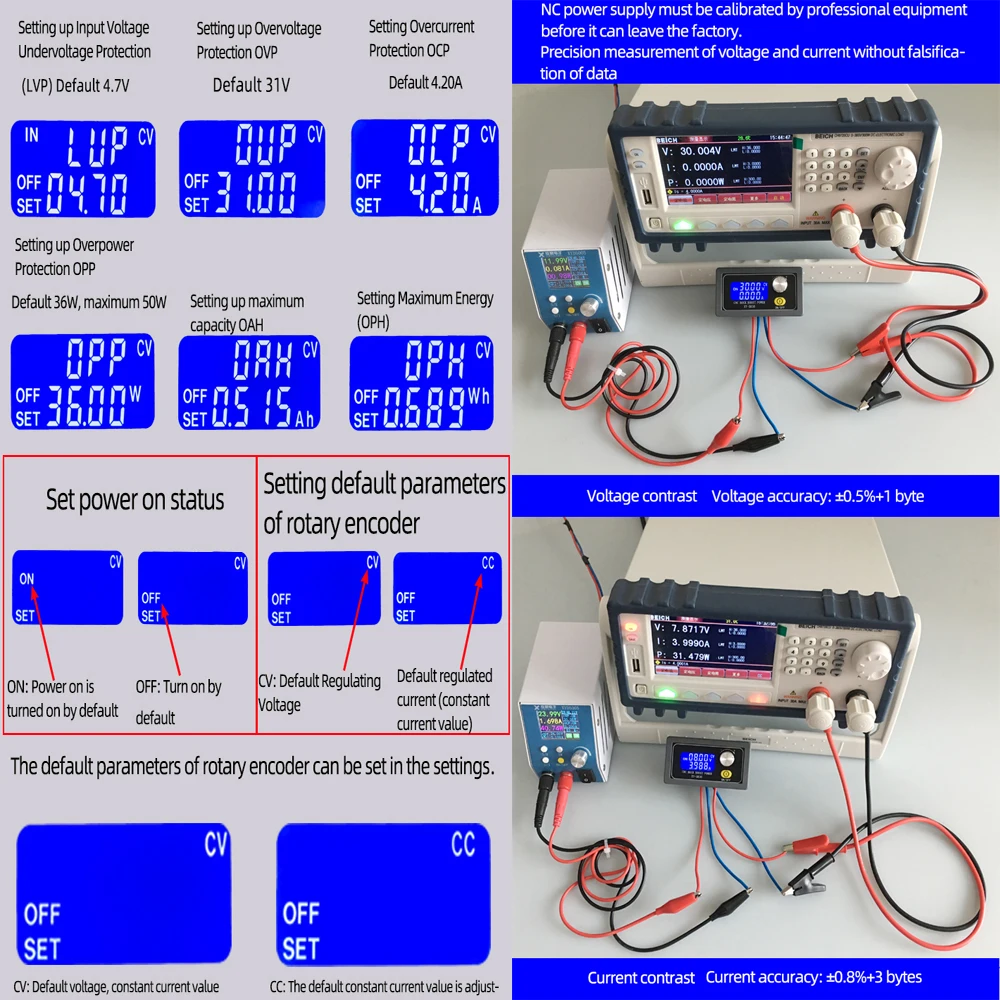

2.1. 로터리 인코더 키를 3 초 동안 눌러 설정 인터페이스에 들어갑니다.

2.2. 회전식 인코딩 전위차계의 매개 변수를 조정하여 빠른 회전 (빠른 증가/감소) 을 지원하고 회전식 인코딩 전위차계의 키를 눌러 조정할 매개 변수를 전환 할 수 있습니다.

2.3. 최대 용량 (OAH)/최대 에너지 (OPH)/최대 실행 시간 (OHP) 인터페이스에서, "ON/OFF" 버튼을 눌러 해당 기능의 개폐를 선택하고 닫힌 경우 "-" 를 표시하십시오.

2.4. 최대 용량 (OAH)/최대 에너지 (OPH) 매개 변수 인터페이스에서 ON/OFF 버튼을 길게 눌러 용량 범위를 선택하십시오 (9.999Ah/99.99Ah/99999Ah, 9.999Wh/99.999Wh/999999Wh);

2.5. 매개 변수 설정 후 인코더 전위차계 키를 3 초 동안 길게 눌러 설정 인터페이스를 종료하고 설정 매개 변수를 자동으로 저장합니다.

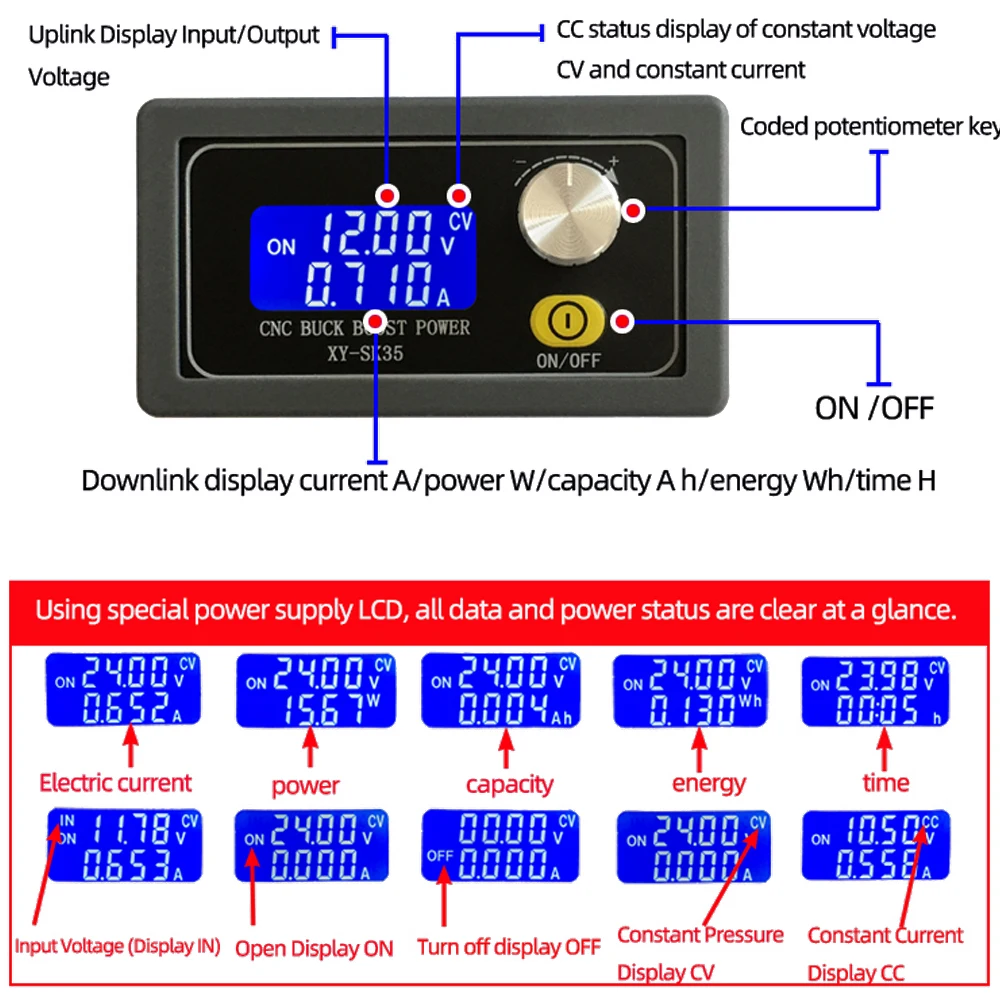

참고: 제품 보호 후 출력이 꺼지고 LCD에 해당 보호 코드 (LVP/OVP/OCP/OPP/OAH/OPH/OHP) 가 표시됩니다. 전원 칩 자체에도 다양한 보호 기능이 있습니다. 칩 자체가 보호되면 OEP가 표시됩니다.

3. 이 제품에는 잠금 기능이 있습니다.

코드 전위차계 버튼을 5 초 동안 누르고 설정된 전압 및 전류를 잠그고 오작동을 방지하십시오! 잠금 후 코드 전위차계 버튼을 5 초 동안 눌러 잠금을 해제하십시오!

4. 제품 사용 방법:

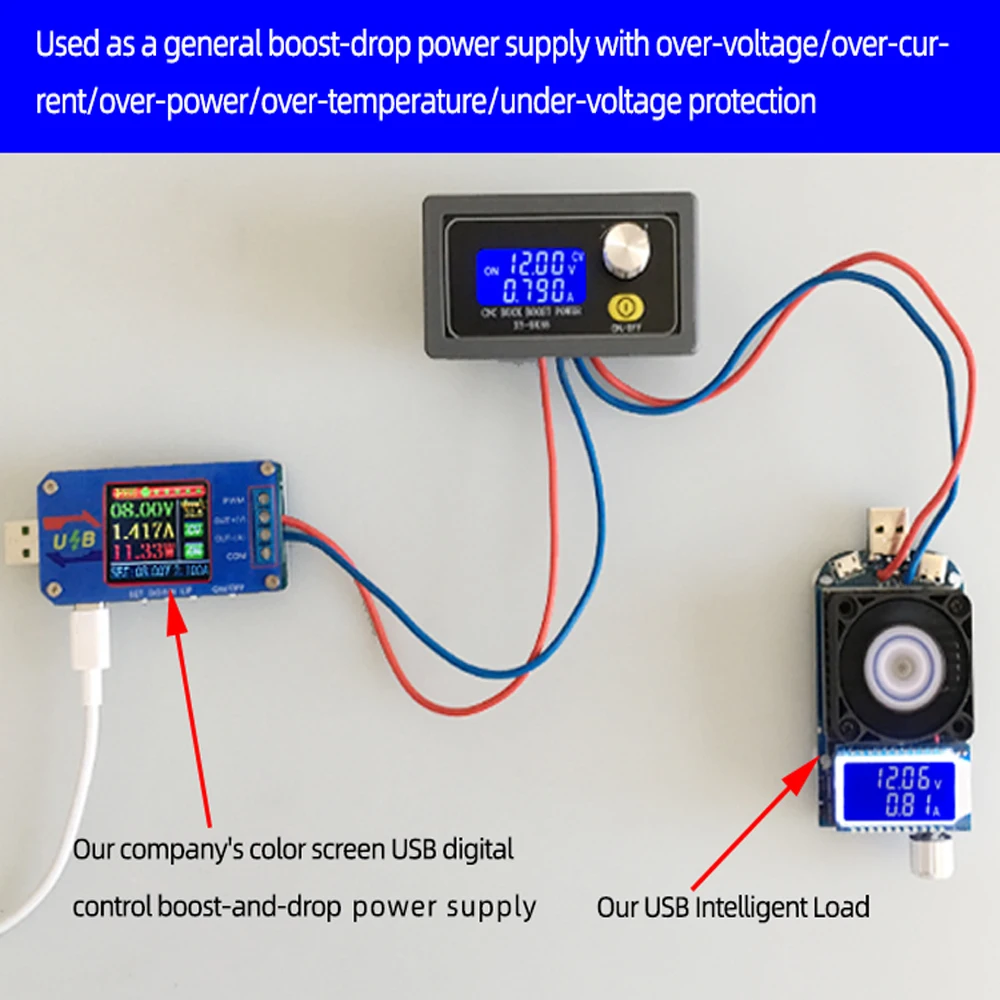

4.1. 과전압/과전류/과전력/과온도/저전압 보호 기능이있는 일반적인 부스트 앤 드롭 전원 공급 장치.

(1) 전압 값 설정.

(2) 상수 전류 값 (과전류 보호 값) 을 설정하십시오. (예를 들어, 상수 전류 값은 3.00A 이면 제품의 최대 전류는 3A 에 도달 할 수 있습니다. 전류가 3A 에 도달하면 액정은 "CC" 상태를 표시하고, 그렇지 않으면 액정에 "CV" 상태가 표시됩니다.)

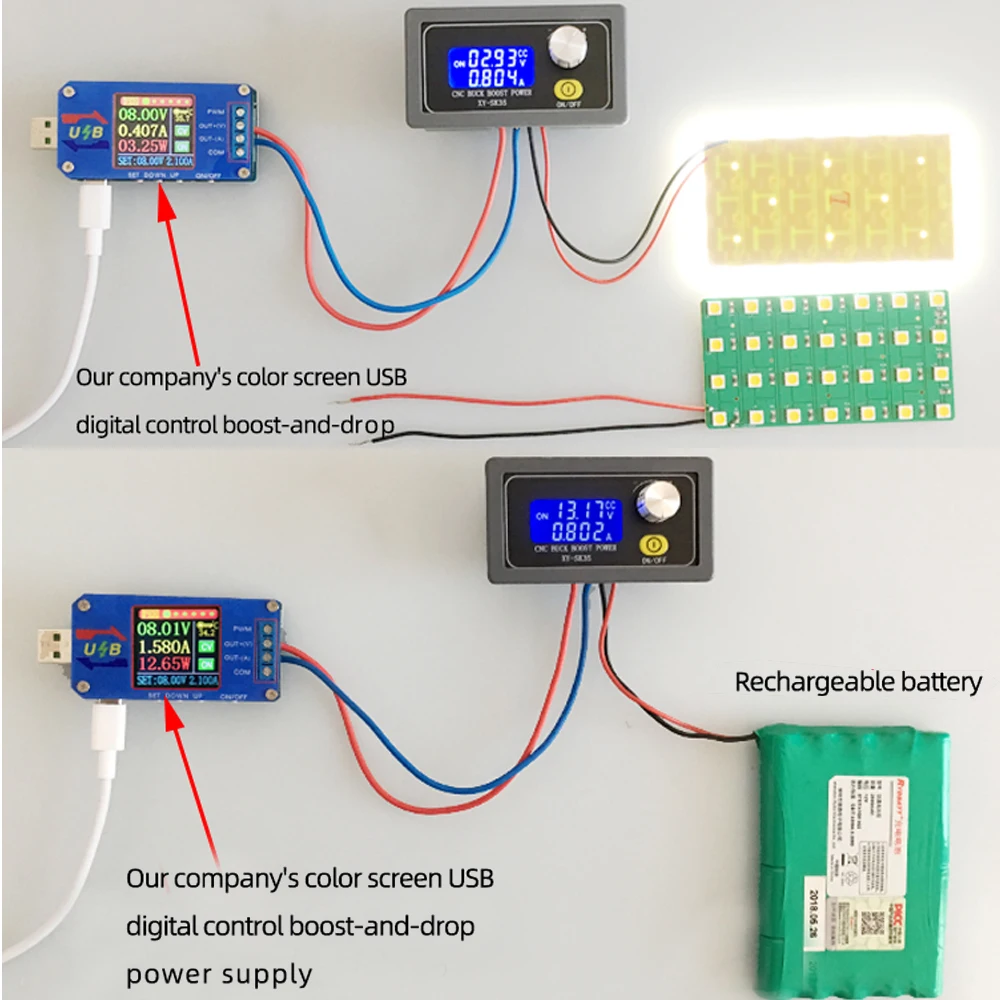

4.2. 배터리 충전기로 사용

정전류 기능이없는 제품은 배터리를 충전하는 데 사용할 수 없습니다. 배터리와 충전기의 전압 차이가 크기 때문에 충전 전류가 너무 커서 배터리가 손상되었습니다. 따라서 배터리는 처음에는 일정한 전류로 충전되어야합니다. 충전이 일정 수준에 도달하면 배터리를 자동으로 정전압 충전으로 다시 전환해야합니다.

(1) 당신이 필요로하는 충전식 배터리의 부동 충전 전압 및 전류를 결정하십시오; (리튬 배터리 매개 변수가 3.7V/2200mAh 인 경우 부동 충전 전압은 4.2V, 12V 충전식 배터리 인 경우 플로팅 충전 전압은 일반적으로 약 14V 로 설정됩니다.

(2) 무부하 상태에서 출력 전압이 부동 충전 전압에 도달하도록 전압 값을 설정하십시오. (3.7V 리튬 배터리를 충전하는 경우, 출력 전압을 4.2 V로만 조정하십시오)

(3) 무부하 상태에서 일정한 전류 값 (배터리의 충전 전류) 설정;

(4) 배터리를 연결하고 충전하십시오.

4.3. LED 정전류 드라이버로 사용

(1) 구동해야하는 LED의 작동 전류 및 최대 작동 전압을 결정하십시오.

(2) 무부하 상태에서 출력 전압이 LED의 최대 작동 전압 및 전류에 도달하도록 전압 및 전류 값을 설정하십시오.

(3) LED를 연결하고 테스트하십시오.

이 제품은 LED 극성 디밍을 달성하기 위해 일정한 전류 값 (0 과 작동 전류 사이) 을 조정할 수 있습니다.

5. 기능 세부 사항

5.1 용량/에너지/실행 시간 통계:

ON 후 통계가 자동으로 시작됩니다. OFF 후 마지막 상태의 값이 표시됩니다. ON을 다시 켜면 녹음이 자동으로 시작됩니다. 해당 인터페이스에서 ON/OFF 버튼을 3 초 동안 누르면 해당 데이터가 자동으로 지워집니다.

최대 용량/최대 에너지/최대 실행 시간 설정 5.2

5.2.1. 최대 용량 (OAH)/에너지 (OPH) 설정: OAH/OPH 기능이 활성화되면 통계 용량/에너지가 최대 용량/에너지 세트보다 높을 때, 전원 공급 장치가 자동으로 출력을 종료하고 "OAH"/'OPH' 를 깜박입니다. 경보가 해제되면 용량/에너지 통계가 자동으로 지워집니다.

5.2.2. 최대 방전 시간 (OHP) 설정: OHP 기능이 활성화되면 전원 공급 장치가 설정된 최대 방전 시간보다 오래 작동 할 때, 전원 공급 장치가 자동으로 출력을 닫고 깜박여 "OHP" 를 표시합니다. OHP 경보가 해제 된 후 자동 지우기 시간 통계.

참고:

1. 조명 및 화면 차이로 인해 항목의 색상이 사진과 약간 다를 수 있습니다.

2. 수동 측정으로 인해 1-3cm 차이를 허용하십시오.

패키지 포함:

1x 전원 공급 장치 모듈
