ESP32C3-CORE 개발 이사회
주의:
클래식 모델 (USB에 TTL 직렬 포트가있는 버전) 은 펌웨어를 정상적으로 다운로드하려면 CH343 드라이버를 설치해야합니다. 기본 CDC 드라이버는 로그만 인쇄할 수 있지만 속도가 너무 느리면 다운로드가 실패합니다. 드라이브 포털

새 모델 (USB 직접 연결) 은 드라이버를 설치하지 않고 직접 구울 수 있습니다. Luatools를 사용하여 정상적으로 구울 수 있지만 LuatIDE를 사용할 수는 없습니다. 레코딩 할 때 USB라는 단어가있는 펌웨어를 선택해야한다는 점을 제외하고는 차이점이 없습니다.

1. 제품 설명

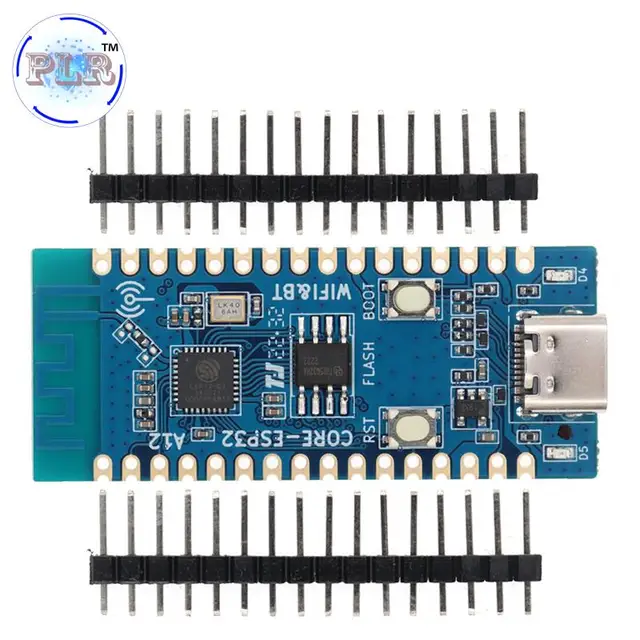

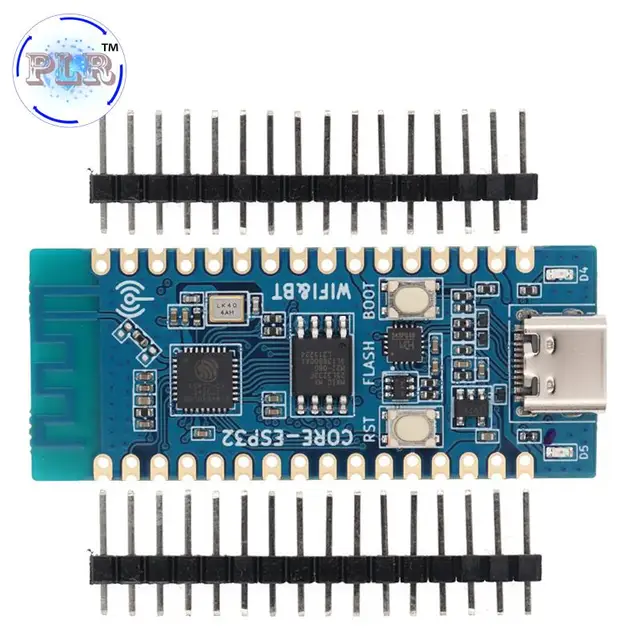

코어 ESP32 코어 보드는 Espressif ESP32-C3 기반으로 설계된 코어 보드입니다. 크기는 21mm * 51mm 에 불과합니다. 보드의 가장자리는 스탬프 구멍으로 설계되어있어 개발자가 다른 시나리오에서 편리하게 사용할 수 있습니다. 코어 보드는 UART, GPIO, SPI, I2C, ADC, PWM 및 기타 인터페이스를 지원하며 실제 요구에 따라 선택할 수 있습니다.

2. 하드웨어 리소스
치수 길이 및 너비 21mm * 51mm

1 채널 SPI 플래시, 온보드 4MB, 최대 16MB 지원

양방향 UART 인터페이스, UART0 ~ UART1, 그 중 다운로드 포트는 UART0

6 채널 12 비트 ADC, 최대 샘플링 속도 100KSPS

1 개의 저속 SPI 인터페이스, 마스터 모드 지원

1 채널 IIC 컨트롤러

4 방향 PWM 인터페이스

재사용 가능한 15 개의 외부 GPIO 핀

2 웨이 SMD LED 표시기

1 채널 재설정 버튼 + 1 채널 부팅 버튼

단방향 USB-TTL 다운로드 디버깅 포트

2.4G PCB 온보드 안테나
