| 商品購入についてのご案内 | |||
|
|||
![]() | ![]() | ![]() |

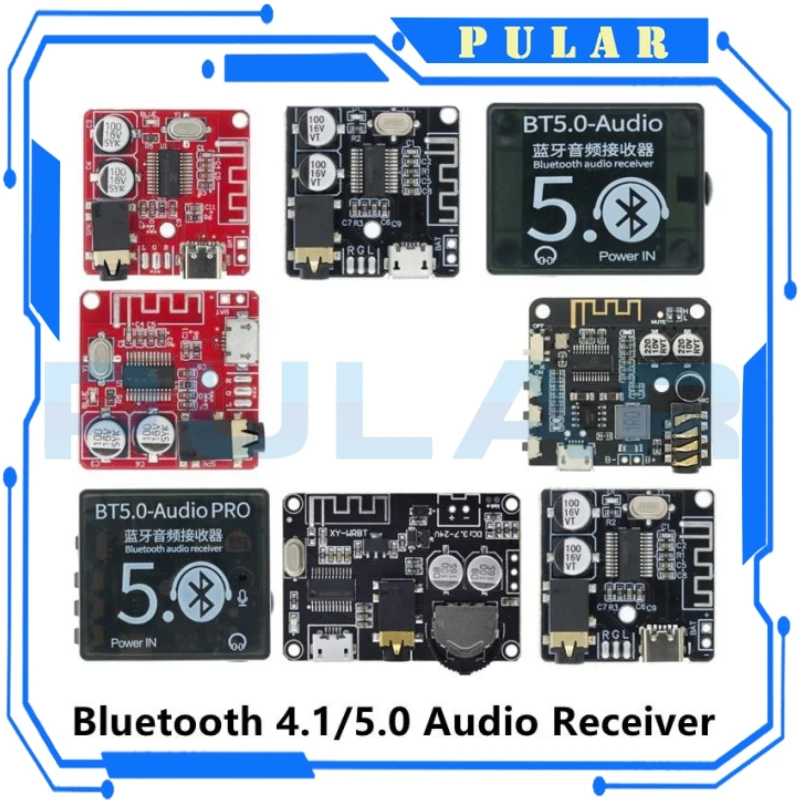

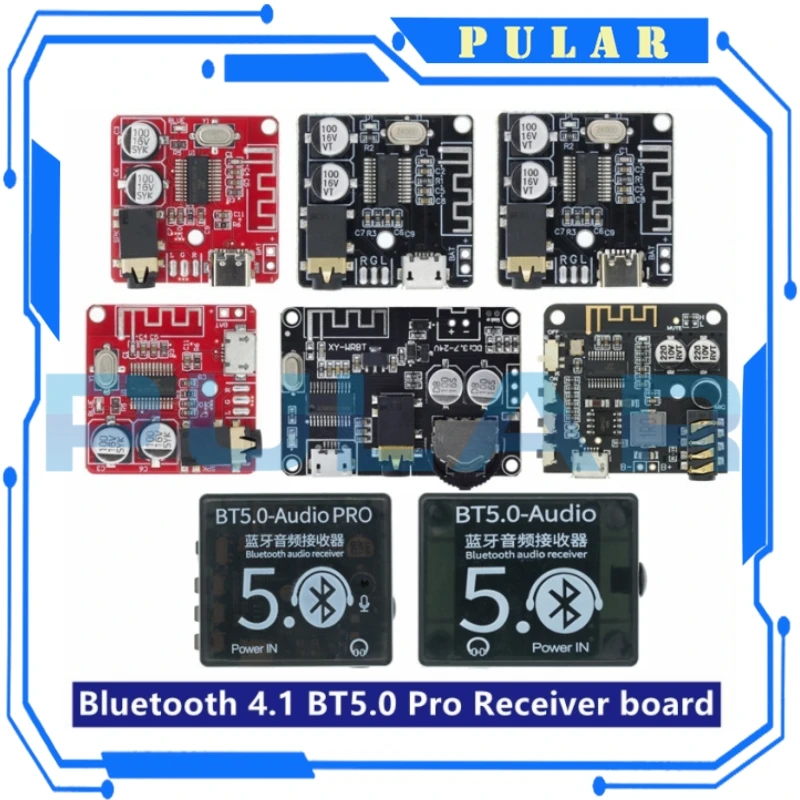

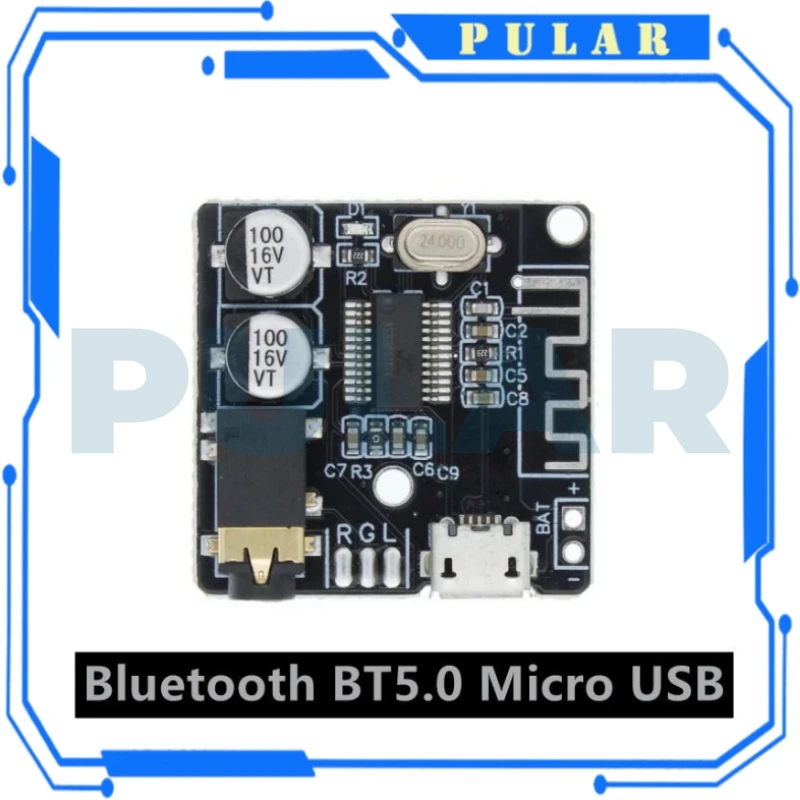

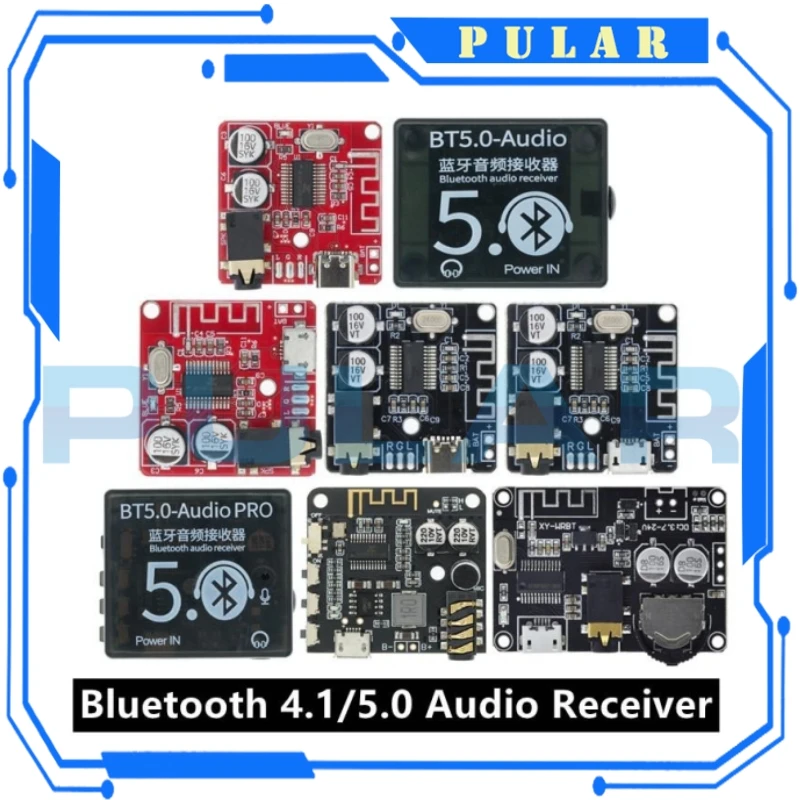

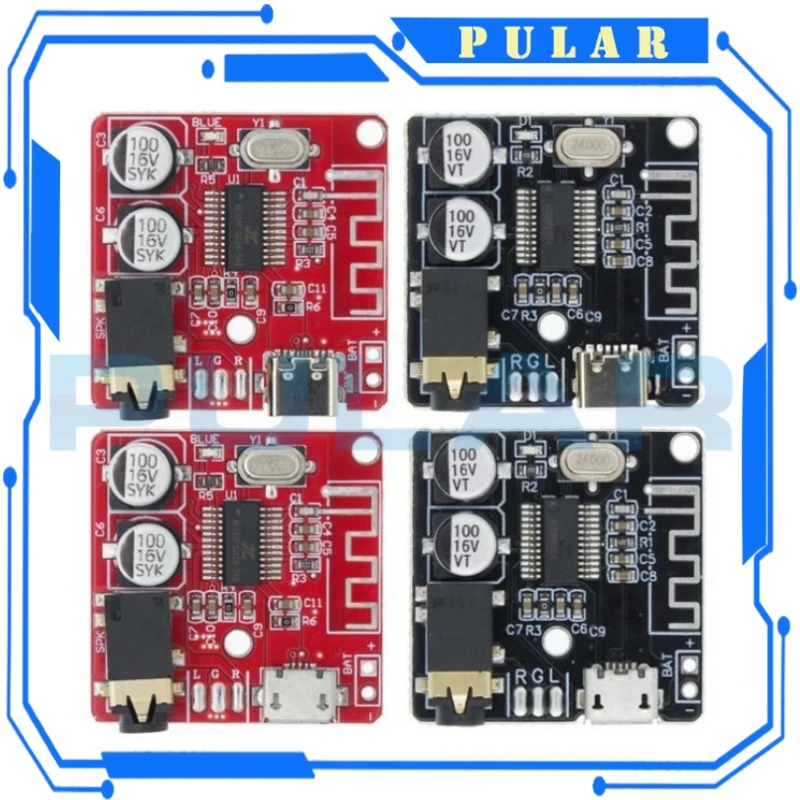

[01]Bluetooth 4.1 | [02]Bluetooth 5.0 | [03]BT5.0-Pro |
![]() | ![]() | ![]() |

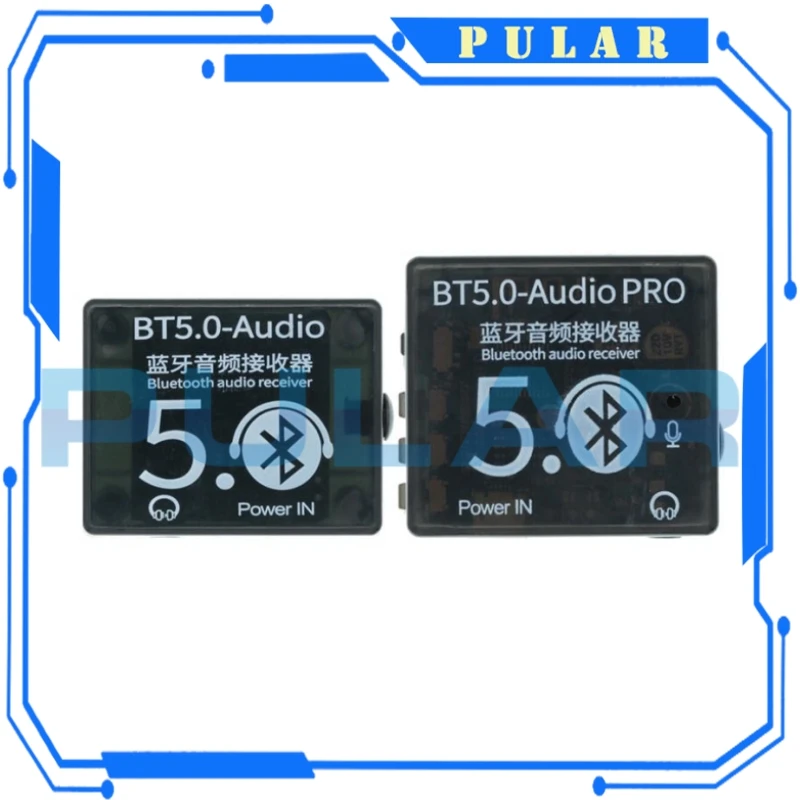

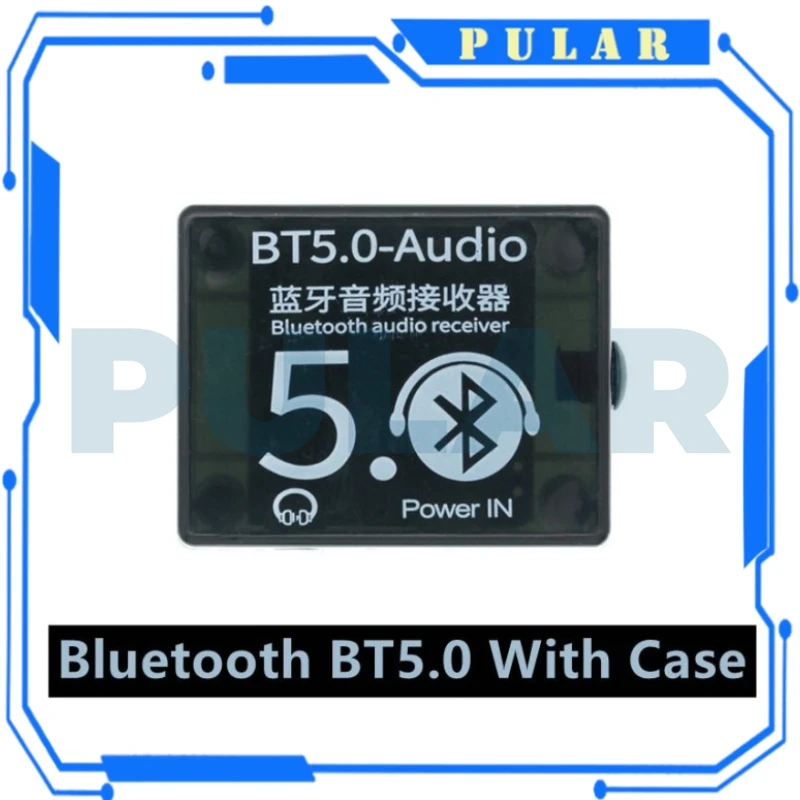

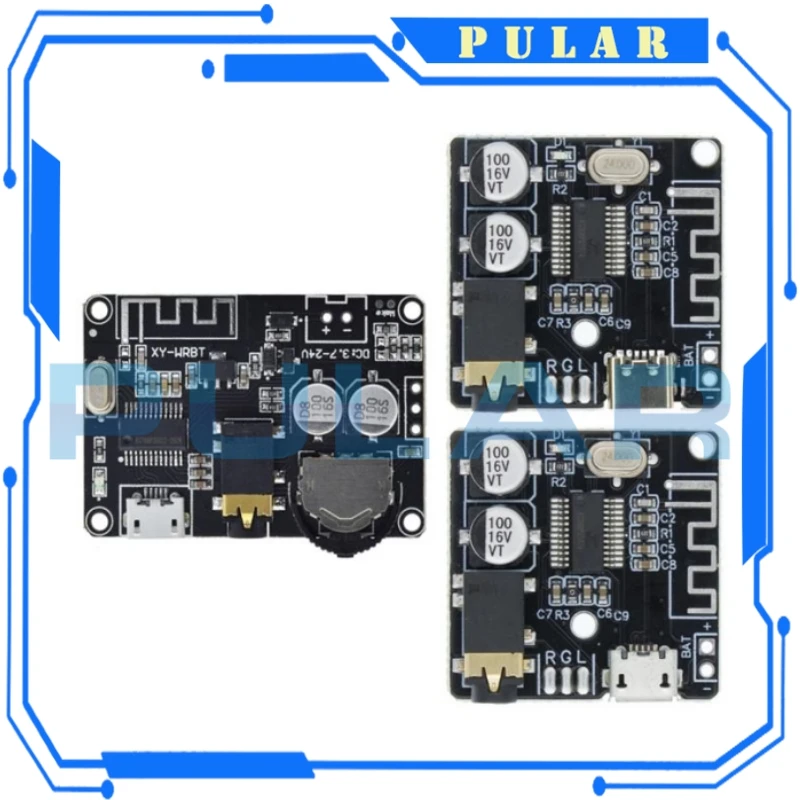

[04]BT5.0 With Case | [05]BT5.0 Pro With Case | [06]XY-WRBT 3.7V-24V |
![]() | ![]() | |

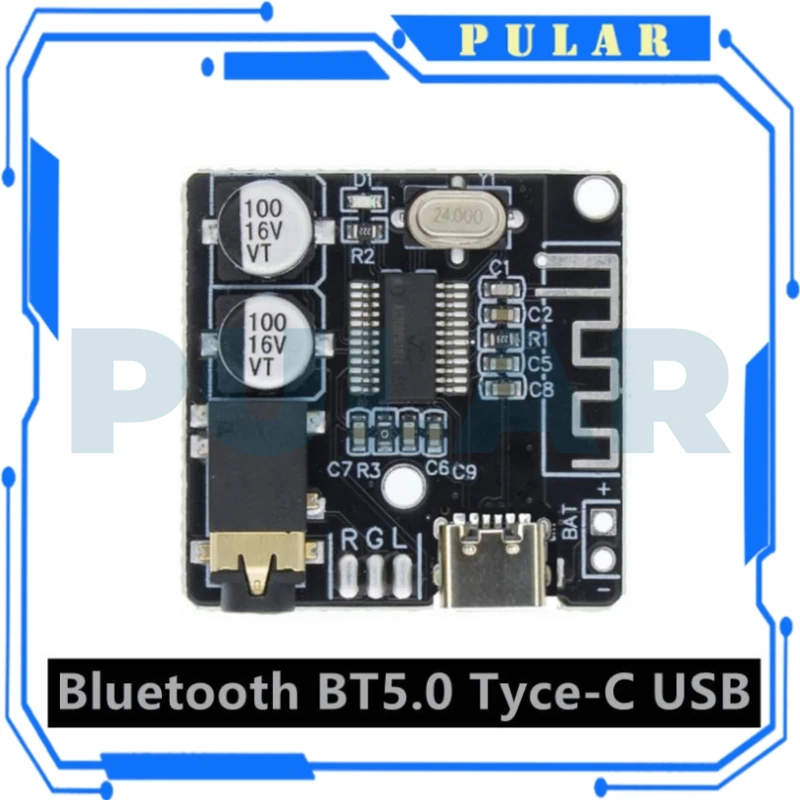

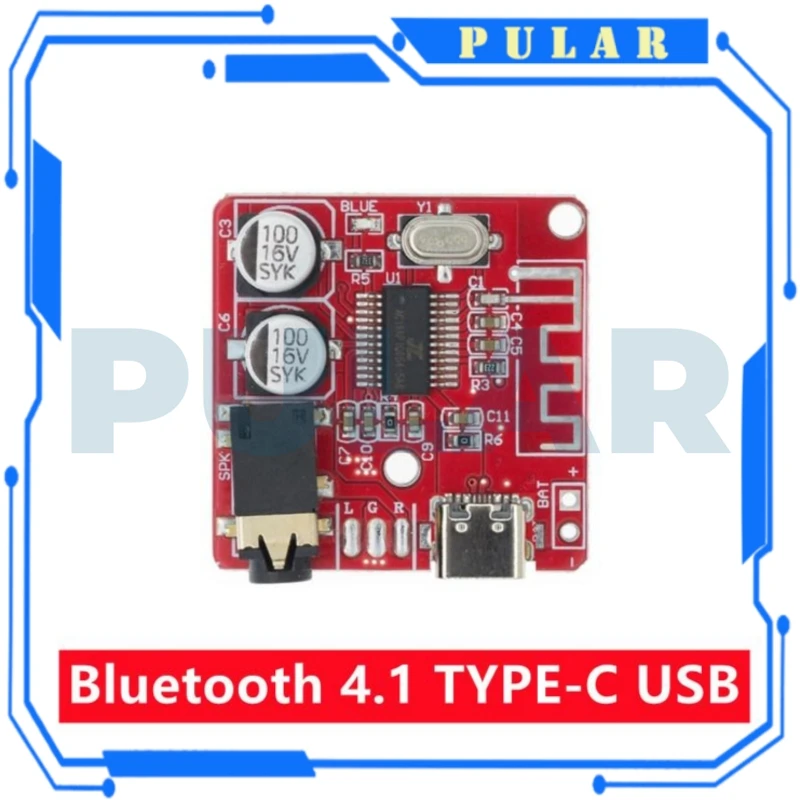

[07]4.1-TYPE-C USB | [08]5.0-TYPE-C USB |

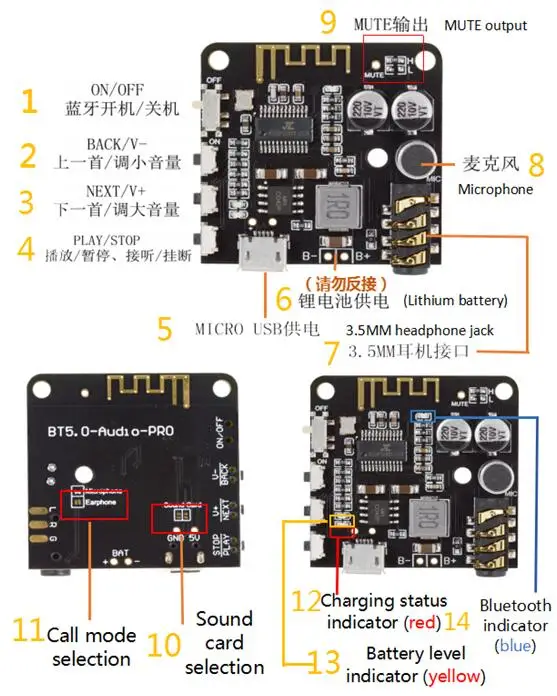

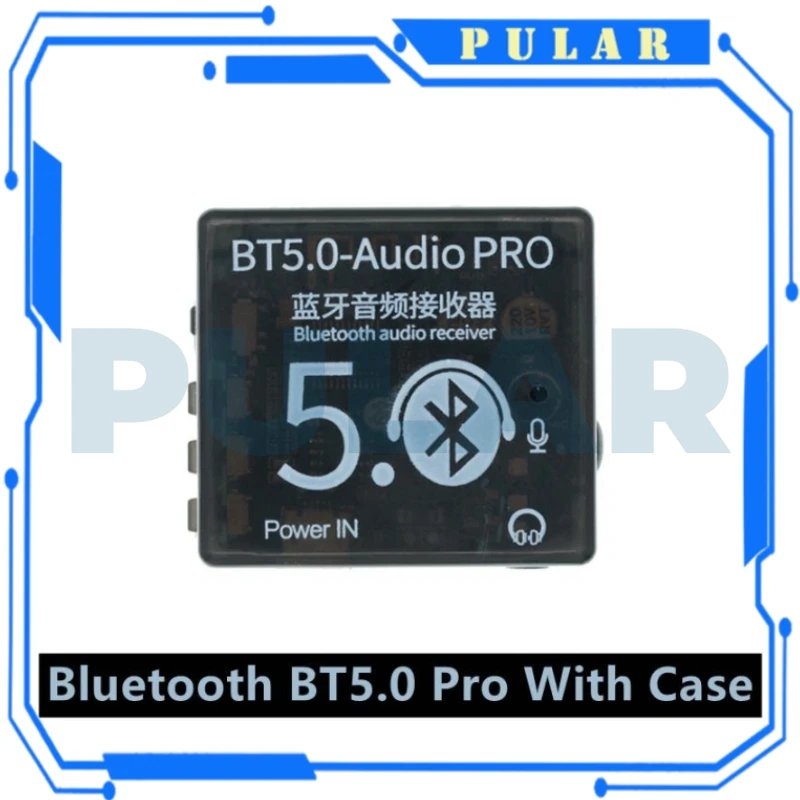

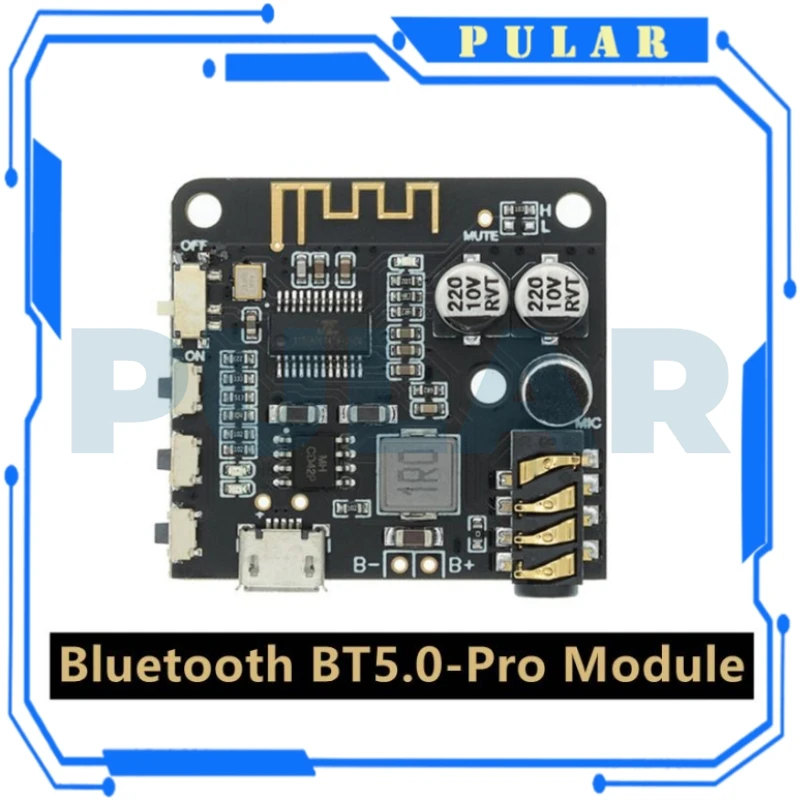

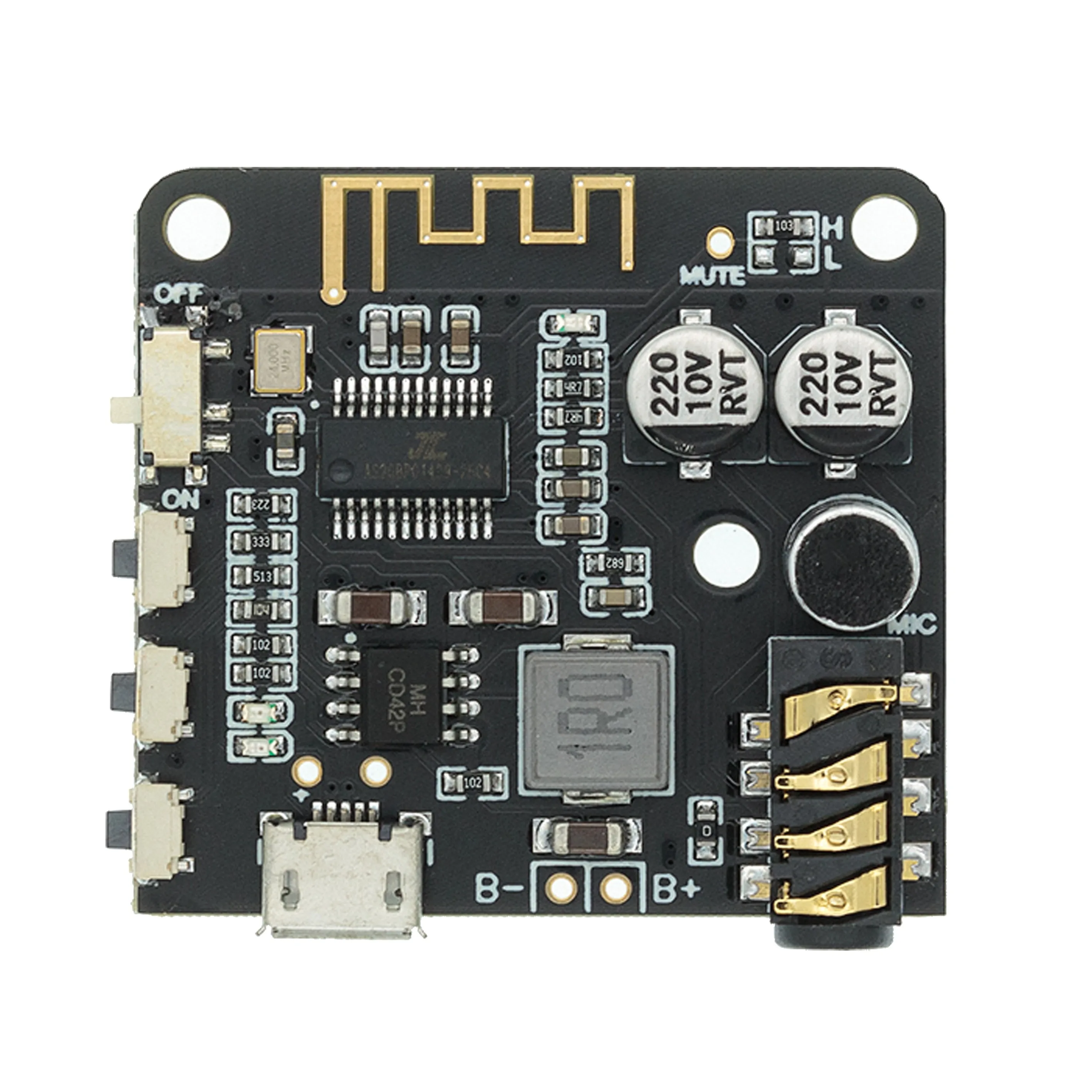

BT5.0 Audio PRO는 다음과 같이 M28 (장거리 전송, Bluetooth 5.0 하위 호환, 무손실 사운드 품질 등) 의 우수한 기본 기능을 계속하고 사용자 친화적 인 성능을 추가합니다. 퍼팅 중 충전: 이 제품에는 충전 및 방전 회로가있어 USB 전원 공급 장치를 통해 배터리를 직접 충전 할 수 있습니다. 블루투스는 충전 과정에서 정상적으로 계속 작동 할 수 있으며 충전 및 방전 기능을 실제로 실현할 수 있습니다. 충전 과정에서 일부 제품을 사용할 수없는 문제를 해결하십시오. USB로만 전원을 공급할 경우: 빨간색 표시등이 깜박이며 전원 공급 장치가 정상임을 나타냅니다. 별도의 배터리로 전원이 공급되는 경우: 노란색 표시등은 항상 켜져 있으며 배터리 전원 공급이 정상임을 나타냅니다. 노란색 표시등이 깜박이며 배터리가 부족함을 나타냅니다. USB와 배터리가 동시에 연결된 경우: 빨간색 표시등이 깜박이면 배터리가 충전 중임을 나타냅니다. 빨간색 표시등은 항상 배터리가 완전히 충전되었음을 나타냅니다. (충전 및 방전 과정에서 USB 입력이 갑자기 끊어지면 몇 초 동안 중단이 발생합니다.

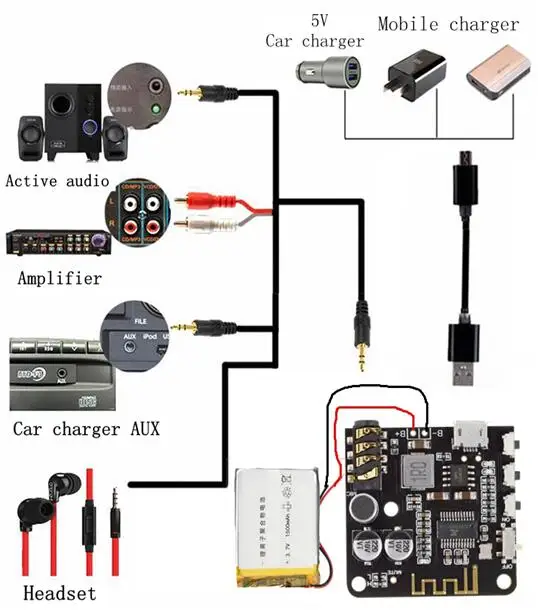

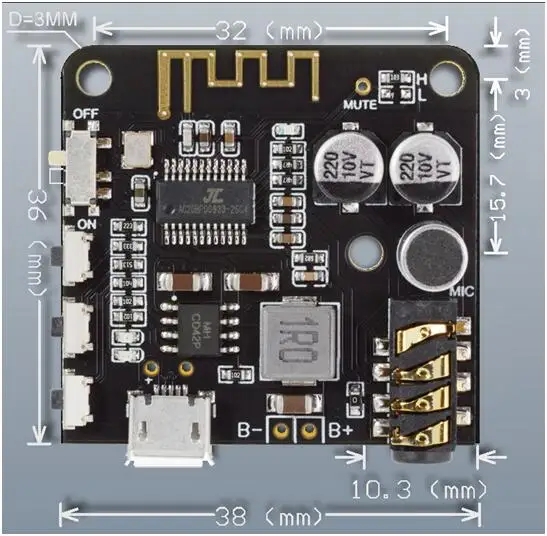

이 때 충전 및 방전 모드로 전환하면 Bluetooth가 자동으로 다시 시작되고 자동으로 연결되고 이전 재생 상태가 유지됩니다.) 수신 음성 통화 기능: Bluetooth가 연결된 후, bluetooth 설정에서 통화 오디오 모드를 켭니다. 전화가 걸리면 재생/중지 버튼을 통해 전화를 받거나 전화를 끊을 수 있습니다. 원래 헤드셋의 마이크 (헤드셋에 4 세그먼트 유형의 통화 기능이있는 경우) 또는 온보드 마이크 (기본값) 에서 보내도록 선택할 수 있습니다. 자세한 내용은 함수 설명을 참조하십시오. 컴퓨터 사운드 카드를 사용할 때: 모듈 뒷면의 사운드 카드에 해당하는 두 상자의 패드를 주석 처리하고, 그런 다음 사운드 카드로 사용할 수있는 USB 케이블을 통해 컴퓨터의 USB 인터페이스에 연결하십시오. 즉, 컴퓨터에서 재생되는 사운드는 모듈의 오디오 인터페이스를 통해 출력됩니다. 자세한 내용은 함수 설명을 참조하십시오. (기본적으로 활성화되지 않음) 제품 크기:
제품 특징

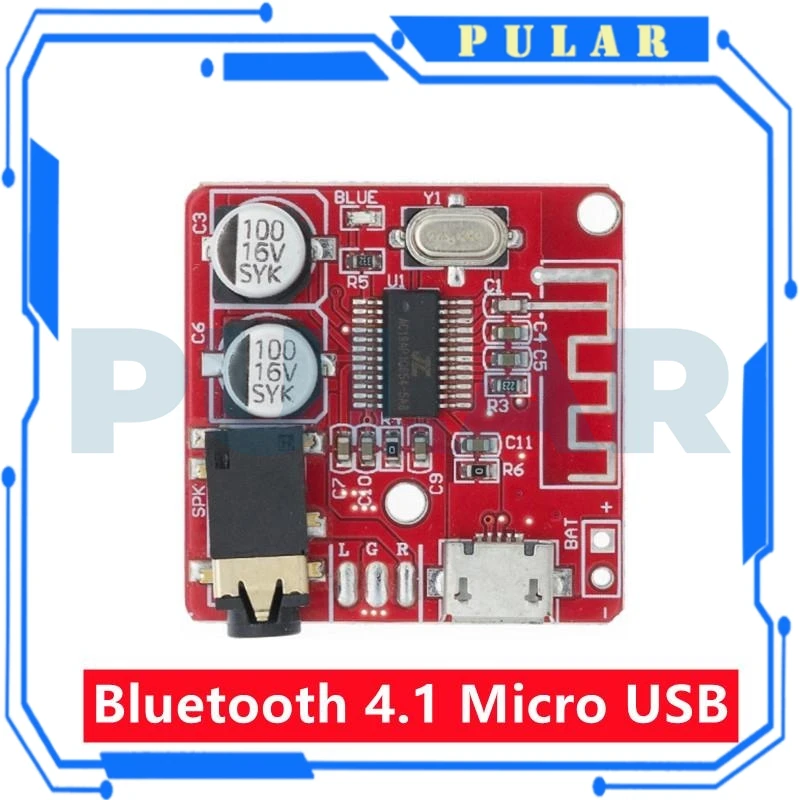

블루투스 4.1 모드 지원, 자동으로 다시 지원, WAV/APE/FLAC/MP3 파일을 무손실 디코딩 지원, 스테레오 출력 지원.
매개 변수 특성
전원 공급 장치 |
3.7-5V |
SNR |
90dB |
THD + N |
-70dB |
스토킹 |
-86dB |
DNR |
91dB |
지원 프로필 |
A2DP/AVCTP/AVDTP/AVRCP/HFP |
로스 |
> 15m |

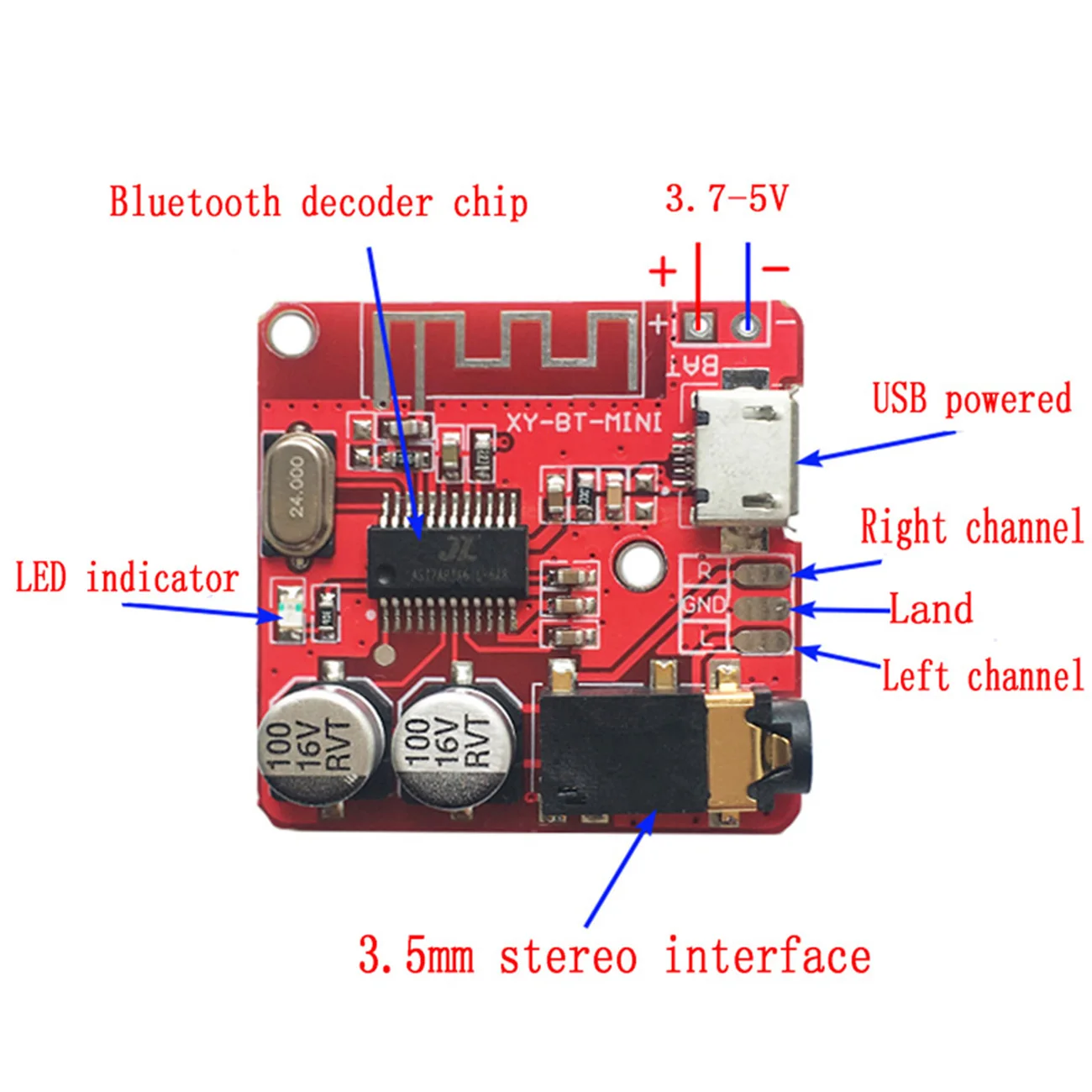

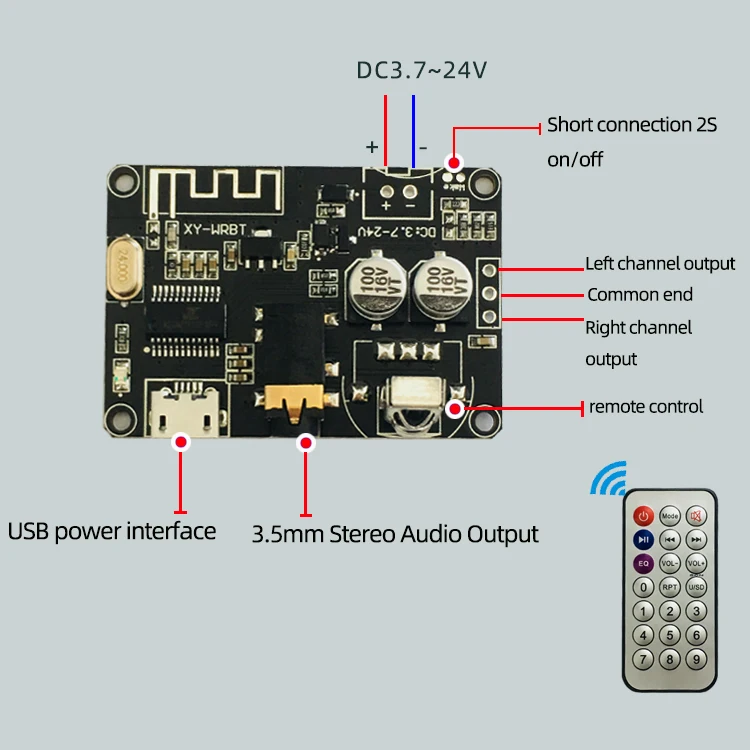

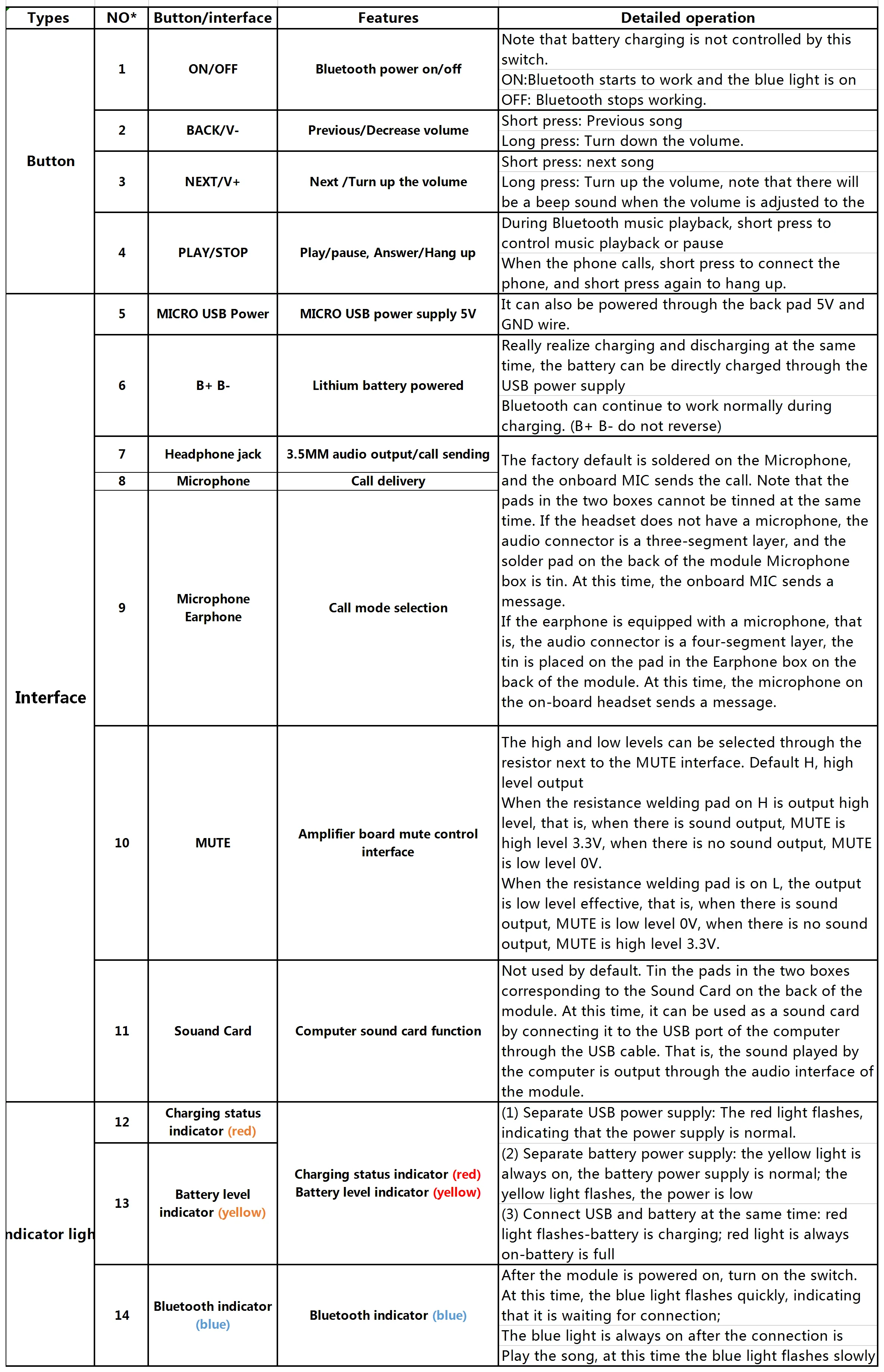

기능 및 인터페이스 정의:

2. 인터페이스 세부 정보
USB 전원 |
범용 마이크로 USB 5V 전원 공급 장치 |
3.7-5V 공급 패드 |
외부 3.7-5V 리튬 배터리 전력 변환 |
LED 표시기 |
블루투스 모드 긴 블루 라이트 |
3.5mm 스테레오 오디오 인터페이스 |
표준 3.5mm 인터페이스, 출력 스테레오 음원, 헤드폰 플러그 인, 앰프 및 기타 장치 연결 |
지침:
전원이 켜지면 파란색 표시등이 켜지고 Bluetooth 모드로 들어갑니다. 영어 "블루투스 장치가 페어링 준비가되었습니다" 가 표시됩니다. Bluetooth 모드가 입력되고 페어링 대기 중임을 나타냅니다. 휴대 전화 Bluetooth에서 검색된 "XY_BT" 는 디코딩 보드의 장치 이름입니다., 연결을 클릭하면 디코더 보드에 "블루투스 장치가 성공적으로 연결되었습니다" 라는 메시지가 표시되어 디코더 보드와 휴대 전화가 성공적으로 연결되었음을 나타내면 음악을 재생할 수 있습니다. 아래 그림과 같이;

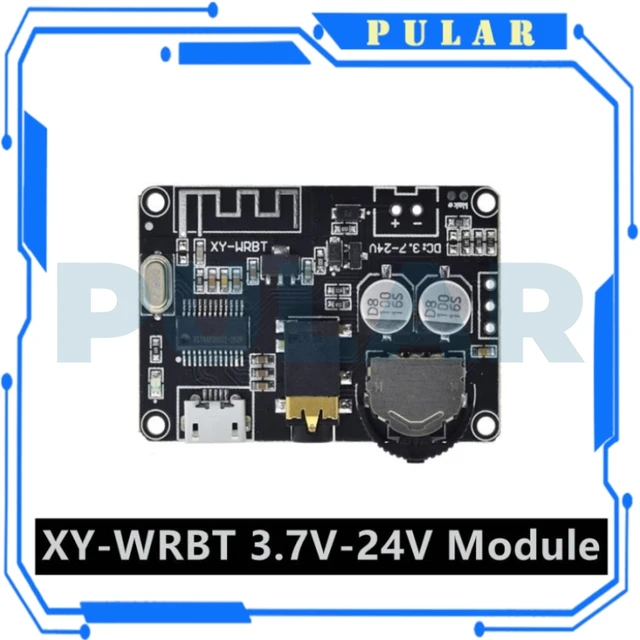

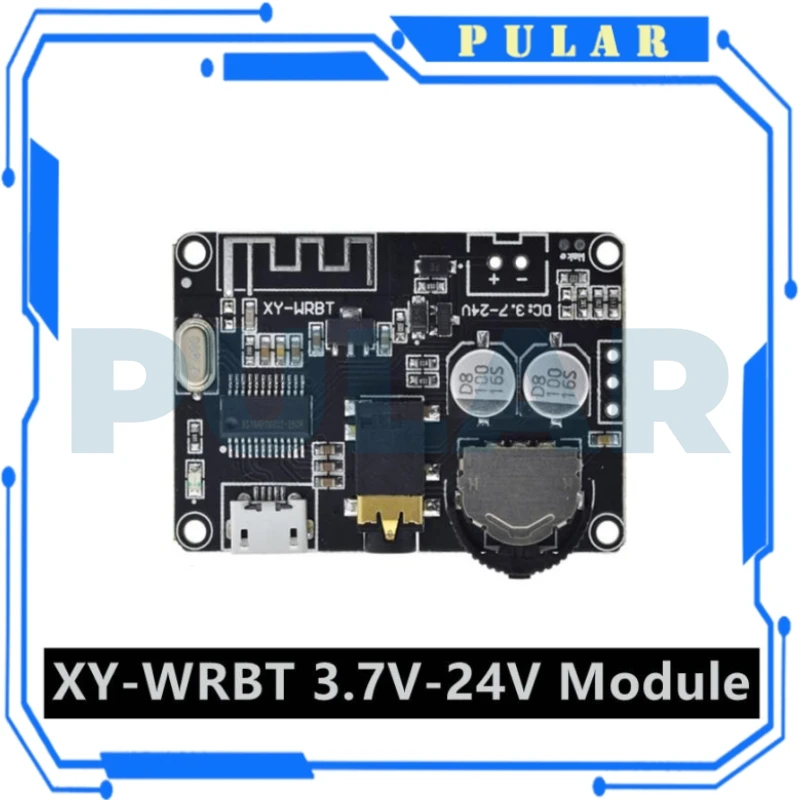

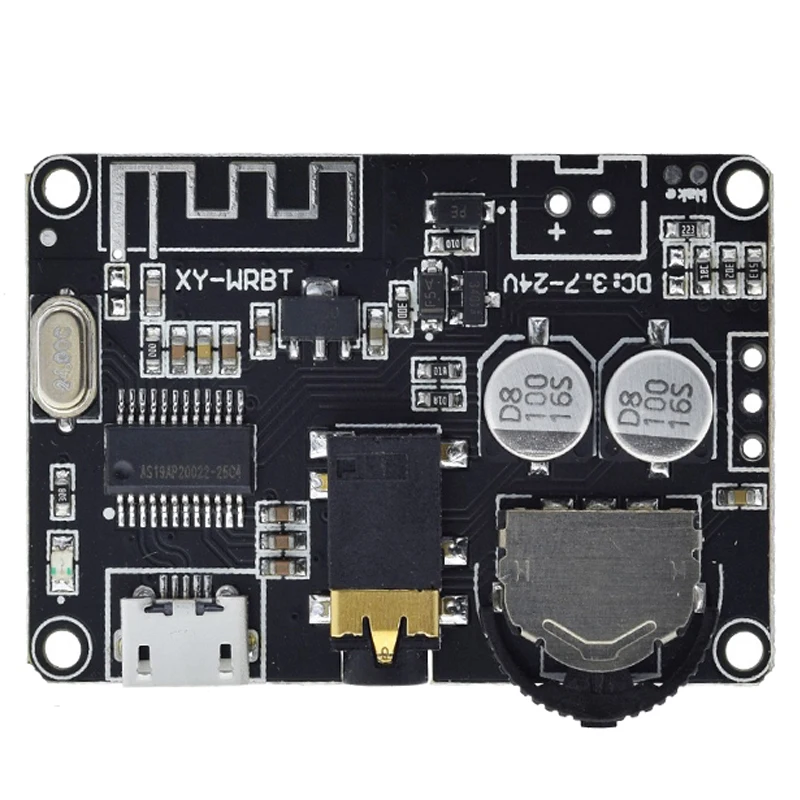

XY-WRBT

작동 지침
전원 공급 장치를 켜면 파란색 표시등이 깜박이고 Bluetooth 모드로 들어갑니다. "프롬프트 사운드" 를 방송 한 후 일치 모드로 들어가 일치를 기다립니다. "프롬프트 사운드" 를 방송 한 후 모바일 블루투스는 "XY-WRBT" (파워 앰프 보드 장치의 이름) 을 검색합니다. "XY-WRBT" 연결을 클릭하고 연결에 성공한 후 "프롬프트 사운드" 를 재생하고 표시등이 길면 모바일 음악을 재생할 수 있습니다. 음악을 재생할 때 표시등이 천천히 깜박입니다. Bluetooth 연결이 끊어진 후 앰프 보드는 다음 페어링을 준비합니다. "프롬프트 톤" 을 재생하고 페어링 모드로 들어가 페어링을 기다립니다.
3.7V 리튬 배터리 전원 공급 장치에 대한 주의 사항
1. 배터리로 전원을 공급하면 배터리 전압이 3.3V 미만이면 디코더 보드가 자동으로 종료되고 전원을 다시 켜거나 완전히 충전 한 후 2 초 동안 접점이 켜지거나 꺼집니다.
2. 배터리를 사용하여 전원을 공급할 때 배터리 전압이 너무 낮 으면 "영양" 소음이 발생할 수 있습니다. 이 경우 배터리를 충전해야합니다.
3. 디코더 보드에는 리튬 배터리의 충전 보호 회로가 없으므로 보호 보드와 함께 리튬 배터리를 사용하는 것이 좋습니다.
4. 충전식 배터리가 Micro USB 직접 충전을 지원하는 경우 Micro USB를 배터리에 직접 충전할 수 있습니다.
원격 제어 지침:
제품 이름 |
블루투스 디코더 |
제품 모델 |
XY-WRBT |
작동 전압 |
3.7 ~ 24VDC |
블루투스 버전 |
5.0 |
전송 거리 |
15m (가시 및 비 차폐) |
신호 대 잡음 비 |
≥ 90dB |
왜곡 |
≤-70dB |
성대의 수 |
듀얼 채널 (스테레오) |
오디오 인터페이스 |
3.5mm 오디오 인터페이스 |
모듈식 보호 메커니즘 |
전원 공급 장치의 후면 연결 보호 |

1. 마이크로 USB 휴대 전화 충전기, 3.7-4.2V 리튬 배터리 및 3.7-24V DC 전원 공급 장치를 전원 공급 장치에 사용할 수 있습니다.
2. 짧은 "켜기/끄기 접촉" 2 초 동안 디코더 보드 켜기/끄기, 배터리 전원 공급 장치, 사용하지 않을 때 절전, 편리한 재장착을 설정할 수 있습니다.
