특징:
충전 보호, 배터리 과충전 및 과방전을 방지하고 충전 전류를 자동으로 제어하여 배터리를 더 잘 보호합니다.
입력 전압 용접 전기로 예약 된 Type-C 암 기본 인터페이스로 DIY에 편리합니다.

사양:
입력 전압: 4.5V-5V
최대 충전 전류: 1000mA
충전 차단 전압: 4.2V +-1%
배터리 과방전 보호 전압: 2.5V /3A

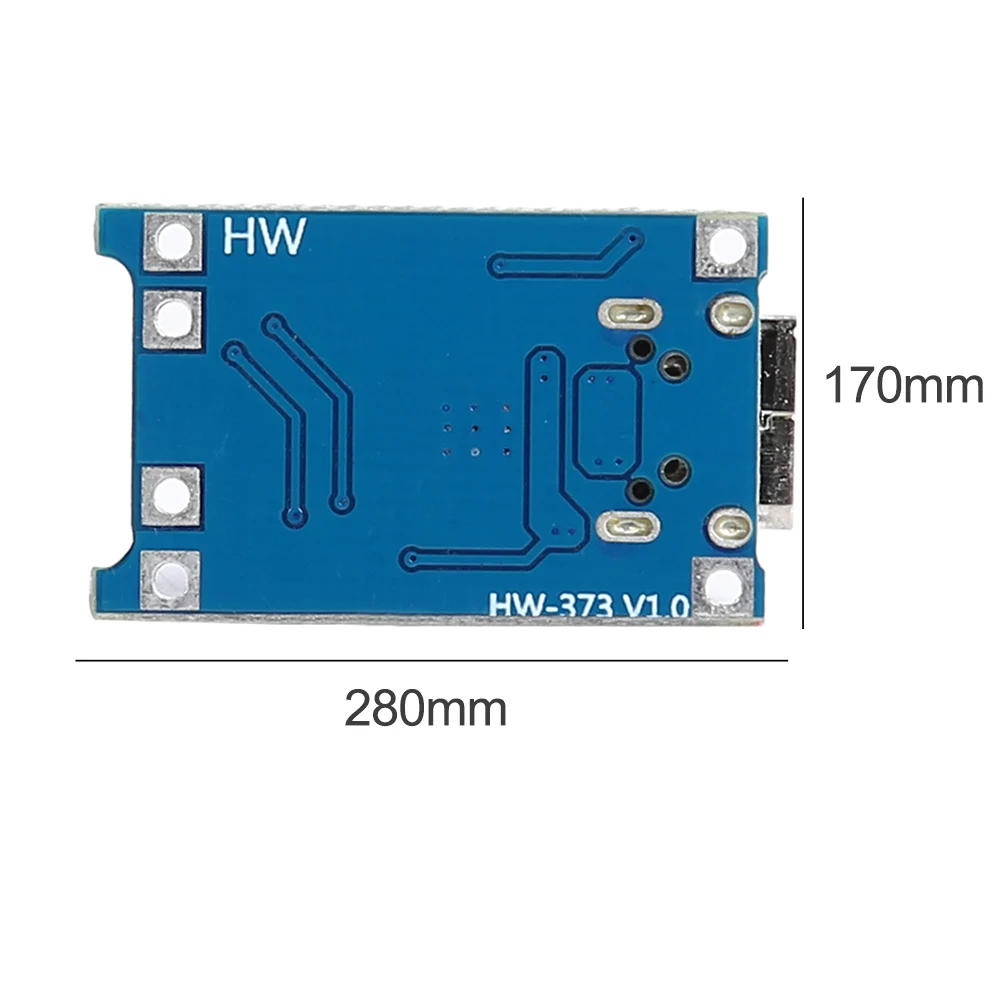

보드 크기: 2.8cm * 1.7cm/1.1*0.66''
패키지 무게: 3g

작동 매뉴얼:
1. Type-c 암베이스와 그 옆의 + ~ 용접 패드 위치의 전원 입력 끝을 5V 입력 전압에 연결하십시오.
2. B + 는 리튬 배터리의 양극에 연결되고 B ~ 는 리튬 배터리의 음극 전극에 연결됩니다. OUT + OUT 연결 로드 (예: 셋업 보드).
3. 배터리를 B + B-에 연결하고 전화 충전기를 USB에 넣고 파란색 표시등이 켜져 전원 공급 장치가 있음을 나타내며 빨간색 표시등이 깜박입니다. 그것이 충전 중임을 나타냅니다. 충전이 가득 차면 빨간색 표시등이 깜박임을 멈추고 일반 표시등으로 바뀝니다.
4. OUT + OUT-종료로드 될 수 있습니다. 부하가 걸린 후에는 빨간색 표시등이 항상 켜져 있습니다. 입력 단부에 전원 공급 장치가 있으면 전원 공급 장치의 출력 단부에서 전류를 확보하십시오. 전원 공급 장치가 없으면 배터리에서 전류를 확보하십시오. 배터리 전압이 2.5 v보다 낮 으면 자동으로 출력을 닫습니다.

참고:
수동 측정으로 인해 1-3mm 차이가 있습니다.
디스플레이와 조명이 다르기 때문에 그림에 항목의 실제 색상이 표시되지 않을 수 있습니다. 이해해주셔서 감사합니다.

5 X TP4056 1A 리튬 배터리 충전기 모듈
