AHDUSB 캡처 아날로그 신호를 디지털 USB 카메라 모듈로 변환 AHDTypeC 모듈 Android 무료 플러그 앤 플레이용 UVC 프리 드라이브

공장 직접 판매 대량 주문 지원 맞춤화

사용 설명서

제품 설명.

이 제품은 AHD 비디오 신호 및 오디오 입력을 지원합니다.

(PAL 및 NTSC 720P 및 1080P 해상도와 자동으로 호환됩니다).

1.USB 인터페이스를 통해 컴퓨터 휴대폰 오디오 및 비디오 캡처 장치에 출력

2.오디오 및 비디오 캡처 모듈의 UVC/UAC 사양 준수

3. Windows 시스템 Linux 시스템, Android, MacOS와 호환되는 MacOS는 플러그 앤 플레이, USB 드라이브가 필요 없는 HD 비디오 캡처 도구입니다!

기능 설명.

1.AHD 비디오 신호 및 오디오 신호를 USB 신호로 변환

2.컴퓨터, 노트북, 휴대폰 및 기타 장치를 통해 오디오 및 비디오 신호의 캡처 및 녹음을 완료합니다.

3.OBS, POTPLAYER, AMCAP, VLC 및 기타 컴퓨터 캡처 소프트웨어 및 USB 카메라 휴대폰 캡처 소프트웨어와 호환됩니다.

사용 지침:

1.AHD 신호 소스는 모듈의 1.25*4핀 포트에 연결됩니다(왼쪽에서 오른쪽으로: 5V 출력, GND, 비디오 입력, 오디오 입력).

2.모듈의 USB 포트 또는 TYPEC 포트는 컴퓨터, 휴대폰, 태블릿 등에 연결됩니다.

3.컴퓨터나 휴대폰에서 캡처 소프트웨어를 열어 화면을 표시합니다.

제품 매개변수: 1.25mm*4핀 터미널 블록

입력 신호: AHD 720P/1080P 신호(PAL 및 NTSC와 호환 가능)

출력 인터페이스: USB TYPEC

출력 형식: MJPEG YUV422

비디오 출력 해상도 및 프레임 속도:

MJPEG 형식: 1920*1080(30프레임), 1280*720(60프레임), 800*600, 720*576, 720*480, 640*480, 480*320, 320*240

YUY2 형식: 최대 1920*1080(5프레임),1280*720(10프레임),720*576(25프레임), 720*480(30프레임), 640*480, 480*320, 320*240

오디오 출력: 48KHZ 스테레오

오디오 및 비디오 프로토콜: 표준 UVC/UAC

드라이버: 무료 설치 드라이버, 플러그 앤 플레이

운영 체제 지원: Microsoft Windows/Linux/Android/MACOS

일반적인 획득 소프트웨어: OBS/Potplayer(Windows)

제품 전력 소비: <3Wat

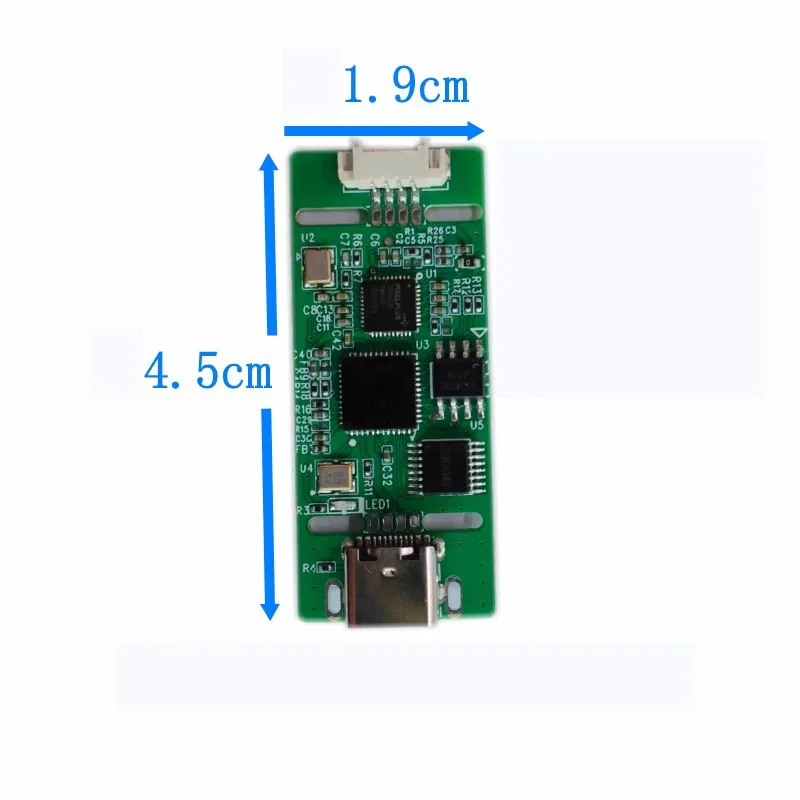

제품 크기: 1.9*4.5cm

제품 무게: 10g

2024 AHDUSB TypeC 캡처 720P/1080P 출력 MJPEG YUY2 드라이브가 필요 없는 플러그 앤 플레이

MJPEG 형식: 1920*1080(30프레임), 1280*720(60프레임), 800*600, 720*576, 720*480, 640*480, 480*320, 320*240

YUY2 형식: 최대 1920*1080(5프레임),1280*720(10프레임),720*576(25프레임), 720*480(30프레임), 640*480, 480*320, 320*240

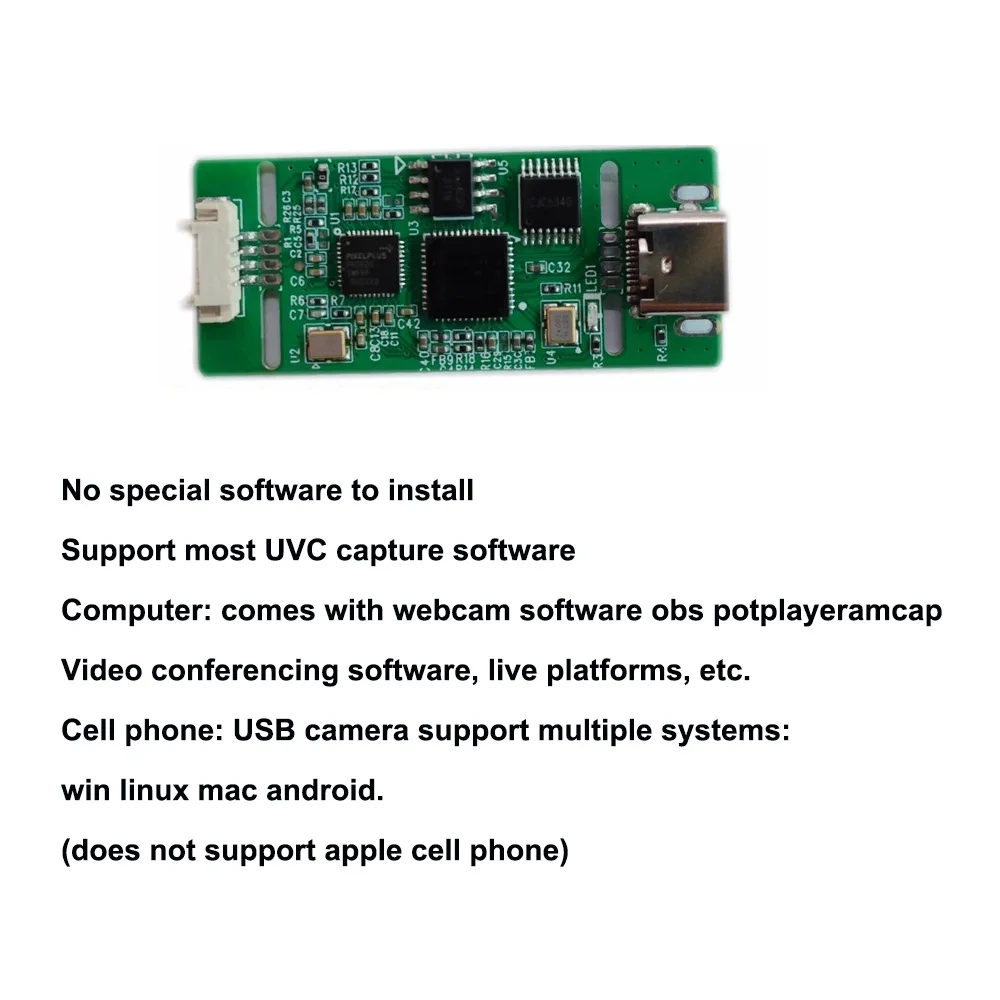

특별한 소프트웨어를 설치할 필요가 없습니다.

대부분의 UVC 캡처 소프트웨어 지원

컴퓨터: 웹캠 소프트웨어 obs potplayeramcap과 함께 제공됩니다.

화상회의 소프트웨어, 라이브 플랫폼 등

휴대폰: USB 카메라는 여러 시스템을 지원합니다.

윈도우 리눅스 맥 안드로이드.

(애플기기 호환 휴대폰은 지원하지 않습니다)

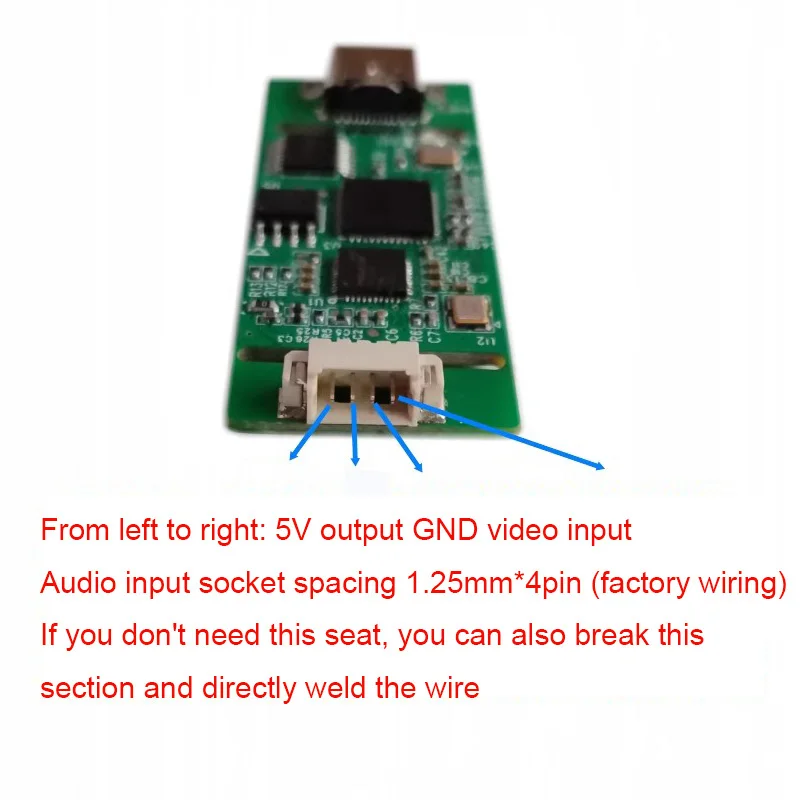

왼쪽에서 오른쪽으로: 5V 출력 GND 비디오 입력

오디오 입력 소켓 간격 1.25mm*4핀(공장 배선)

이 좌석이 필요하지 않다면 이 좌석을 깨뜨릴 수도 있습니다.

섹션을 만들고 와이어를 직접 용접하십시오.

휴대폰 사용법.

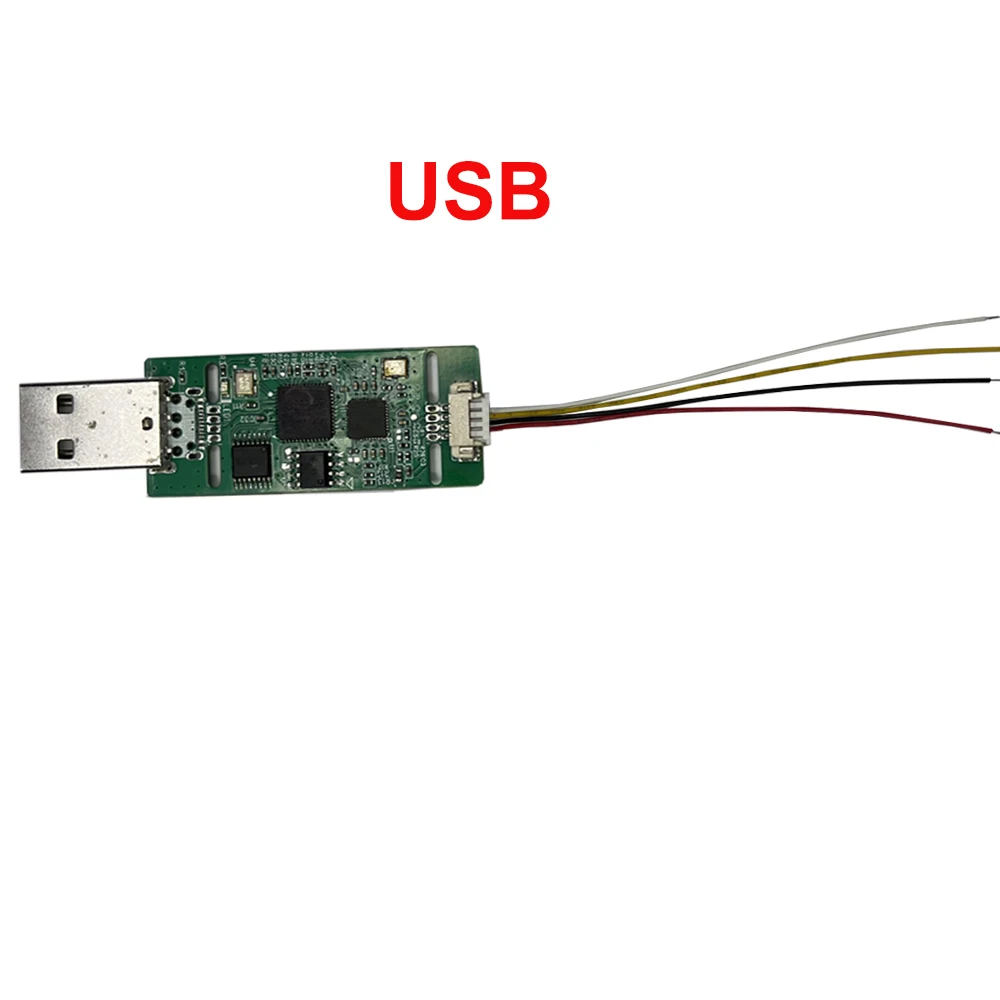

USB: 컴퓨터 USB 포트에 직접 연결할 수 있습니다.

유형C

1.휴대폰 데이터 케이블을 통해 컴퓨터에 연결할 수 있습니다.

2.두 개의 TypeC 케이블을 통해 휴대폰 태블릿 또는 휴대폰 케이블 + OTG 변환기 헤드에 직접 연결할 수 있습니다.

컴퓨터 측 사용 방법

입력: 캡처 카드에 연결된 카메라

출력: 1.휴대폰 케이블을 사용하여 한쪽 끝을 캡처 카드에 연결하고 다른 쪽 끝을 컴퓨터 USB 포트에 연결하는 typeC 보드는 USB 보드를 컴퓨터의 USB 포트에 직접 연결하고 USB 보드는 컴퓨터의 USB 포트에 직접 연결됩니다. 포트.

2.USB 보드는 컴퓨터의 USB 포트에 직접 삽입됩니다.

3. 컴퓨터 측의 캡처 소프트웨어를 열어 화면을 표시합니다.
