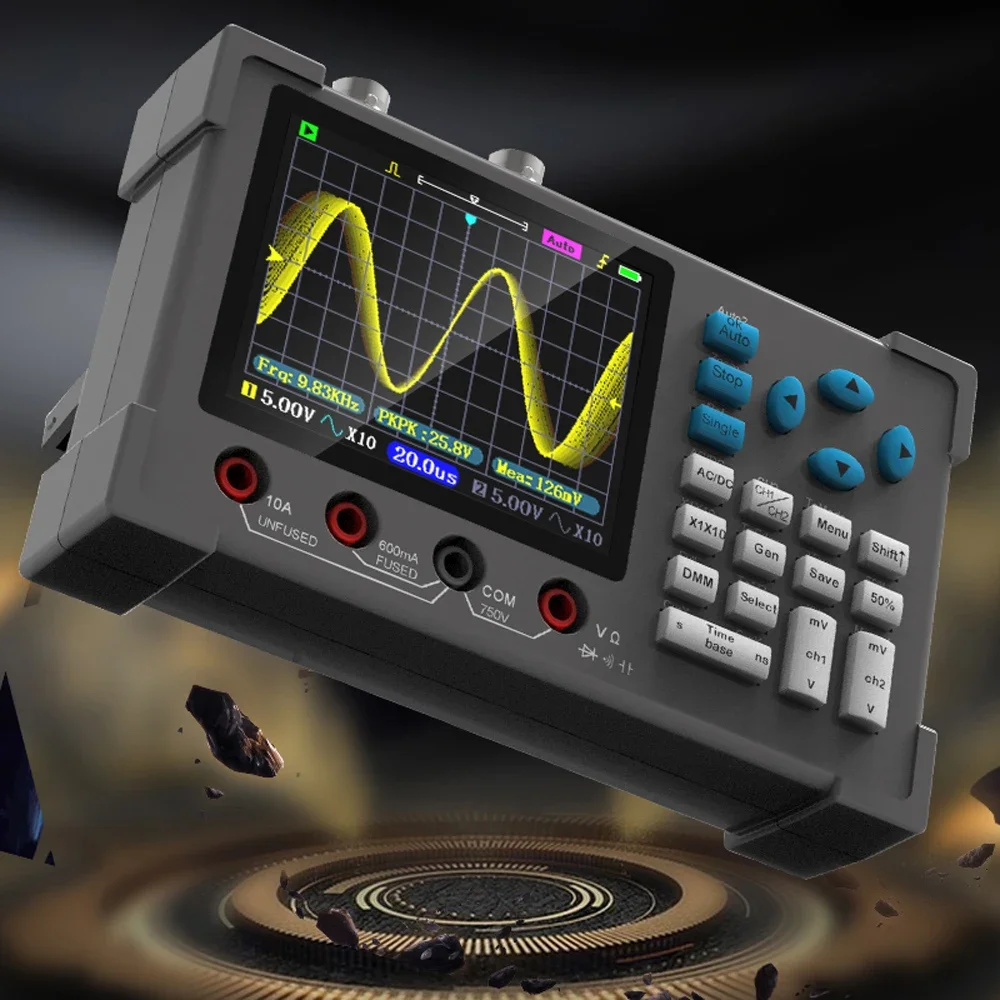

3 in 1 디자인으로 디지털 오실로스코프, 멀티미터, 신호 소스 기능을 하나의 장치에 독창적으로 통합한 제품입니다.3.2인치 IPS 디스플레이를 탑재했습니다.120MHz 대역폭과 250MSa/S 샘플링 속도를 갖습니다.자동, 단일, 일반의 3가지 트리거 모드가 설계되었습니다.다기능 디자인으로 감도 및 타임 베이스 조정, 자동 모드 조정, 2채널 파형 분석, 커서 측정, 기준 파형, FFT 스펙트럼, 기준 파형, 파형 저장 및 보기 기능을 지원합니다.DC/AC전압, DC/AC전류, 저항, 커패시턴스, 다이오드 및 연속성 테스트 포함.파형 신호 발생기가 내장되어 있어 사인파, 구형파, 삼각파 등을 출력할 수 있습니다.

특징:

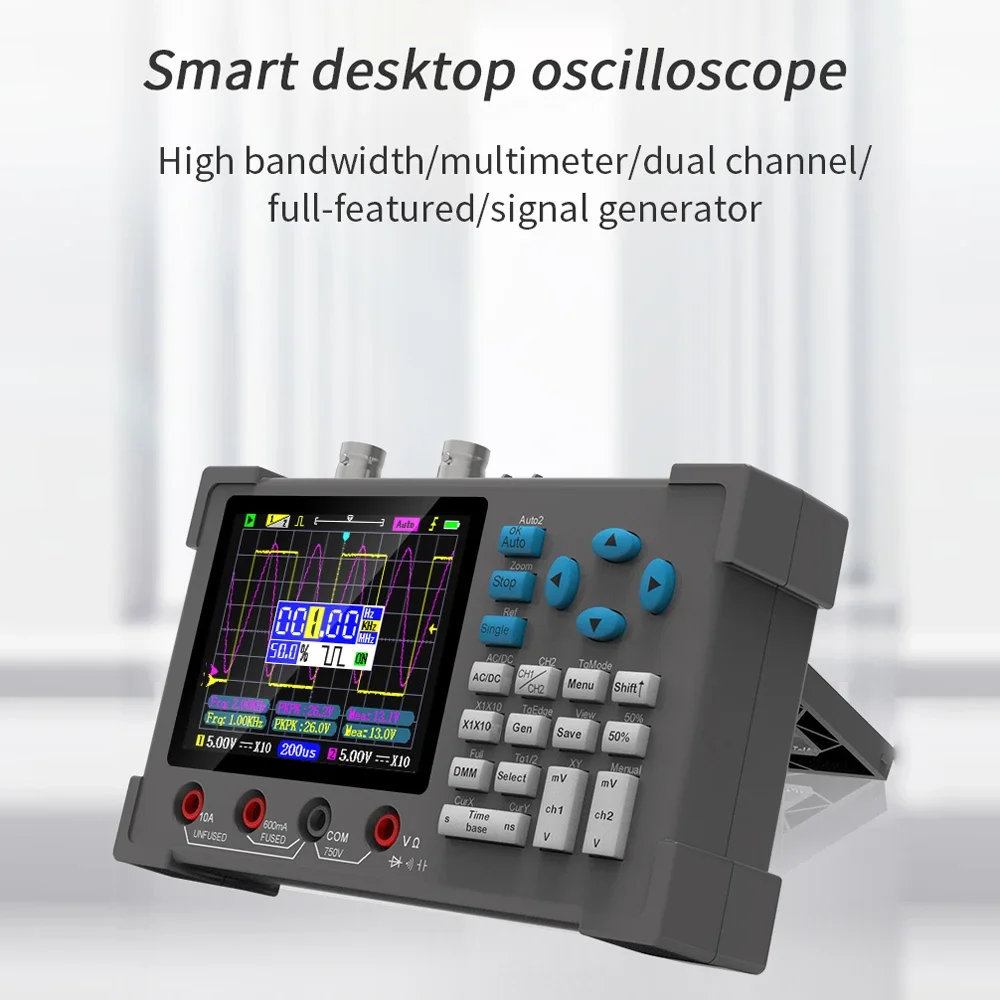

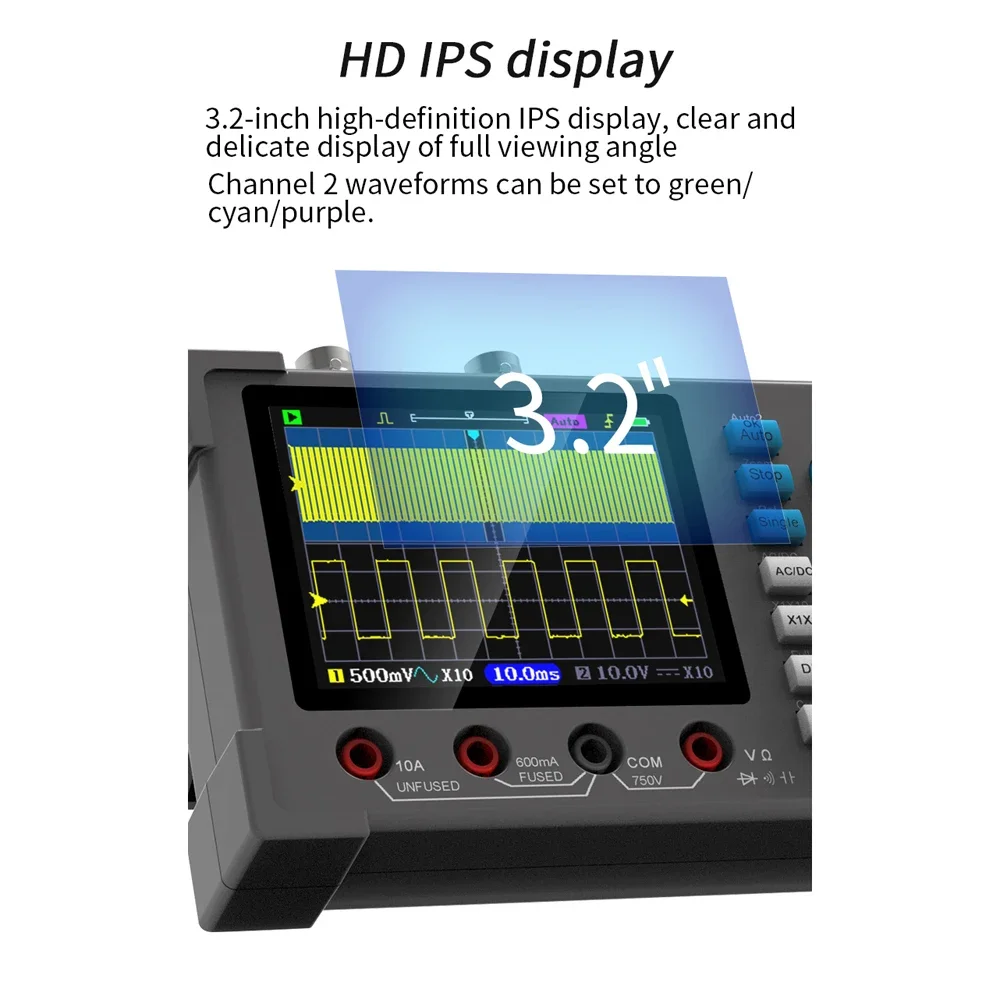

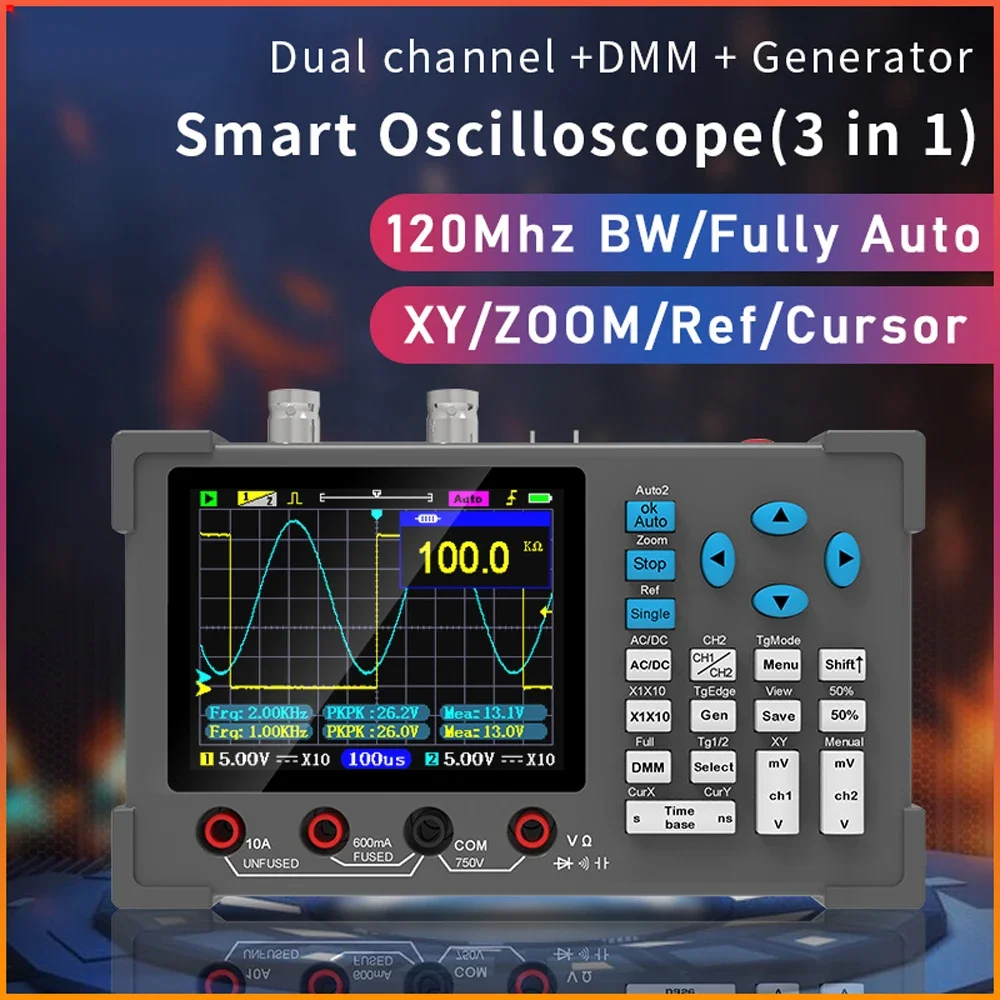

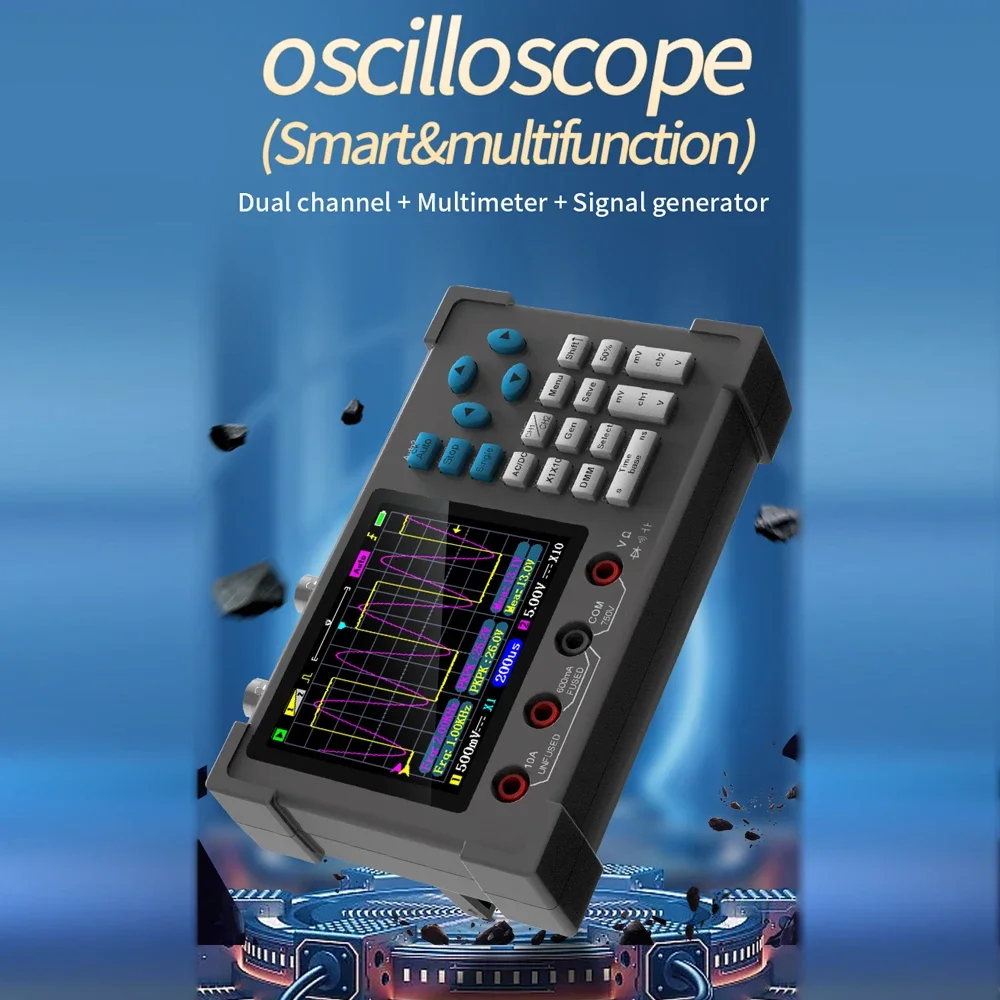

【IPS 디스플레이를 갖춘 3 In 1 디자인】:이 제품은 디지털 오실로스코프, 멀티미터 및 신호 발생기 기능을 하나의 장치에 독창적으로 통합합니다.3.2인치 고화질 IPS 디스플레이, 고감도 전체 보기 디스플레이, 채널 2 파형을 녹색/청록색/보라색으로 설정할 수 있습니다.

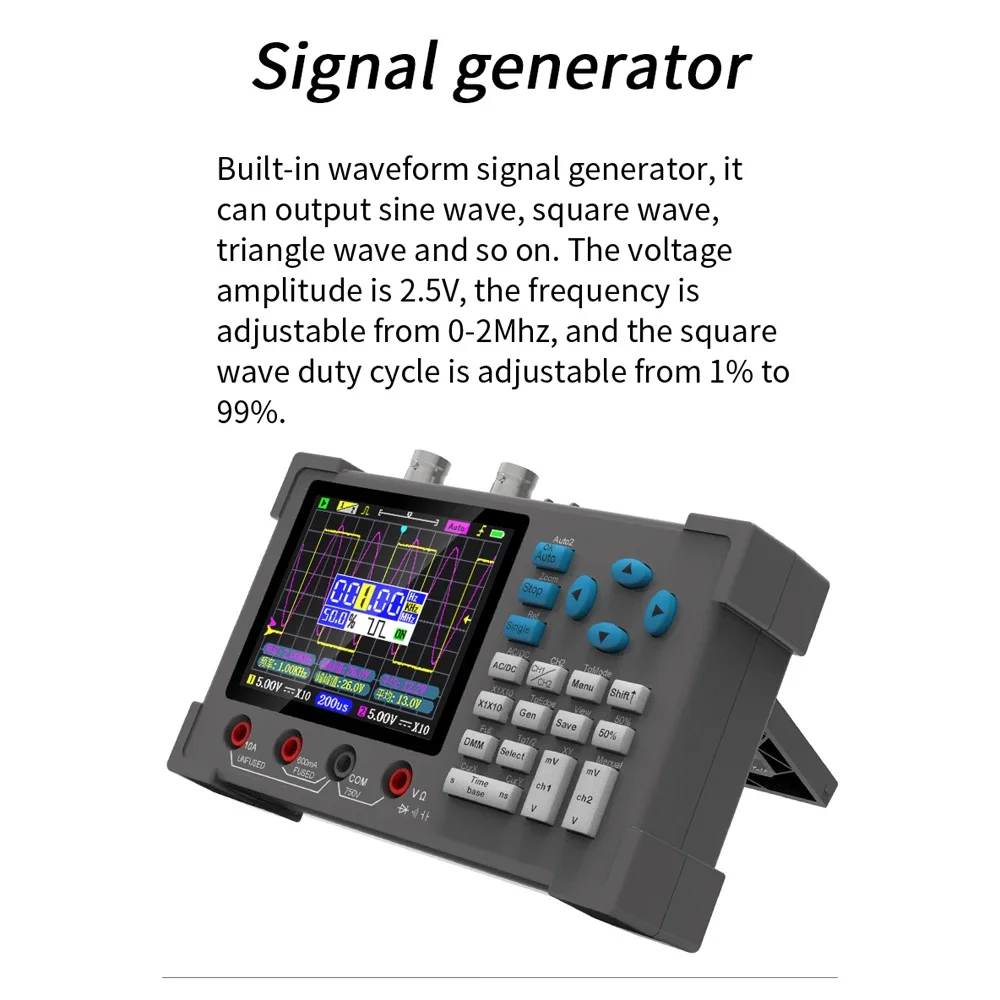

【신호 발생기】:파형 신호 발생기가 내장되어 있어 사인파, 구형파, 삼각파 등을 출력할 수 있습니다.전압 진폭은 2.5V이고 주파수는 02Mhz 범위에서 조정 가능하며 구형파 듀티 사이클은 1%에서 99%까지 조정 가능합니다.

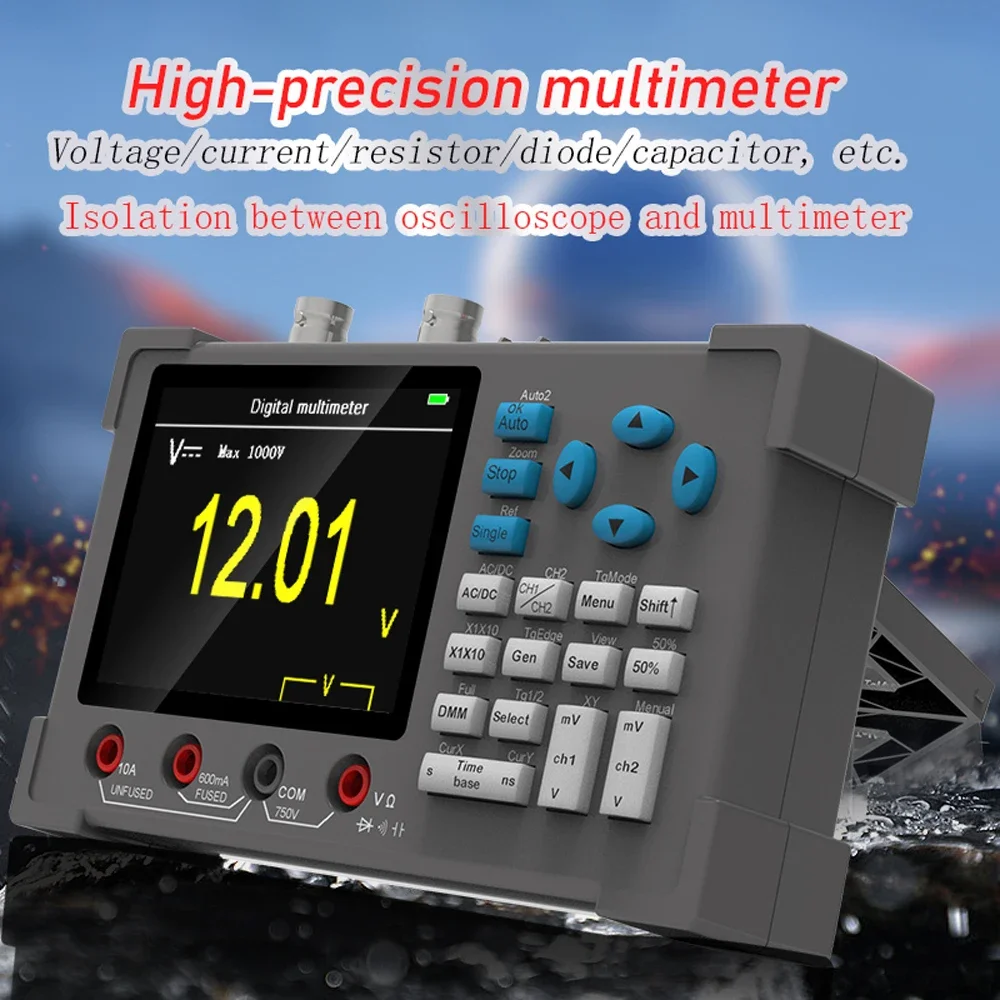

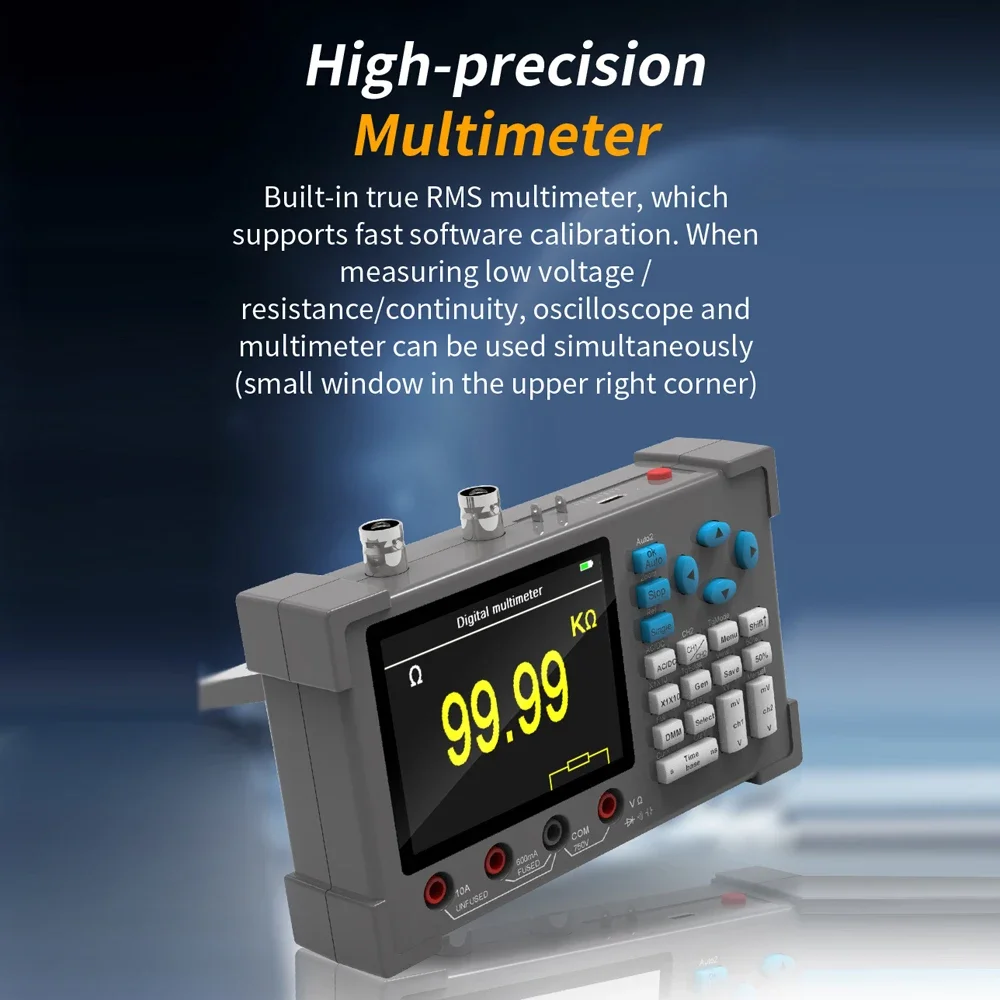

【고정밀 멀티미터】:빠른 소프트웨어 교정을 지원하는 내장형 True RMS 멀티미터.DC/AC전압, DC/AC전류, 저항, 커패시턴스, 다이오드 및 연속성 테스트 포함.저전압/저항/연속성 측정 시 오실로스코프와 멀티미터 기능을 동시에 사용할 수 있습니다(오른쪽 상단 작은 창).

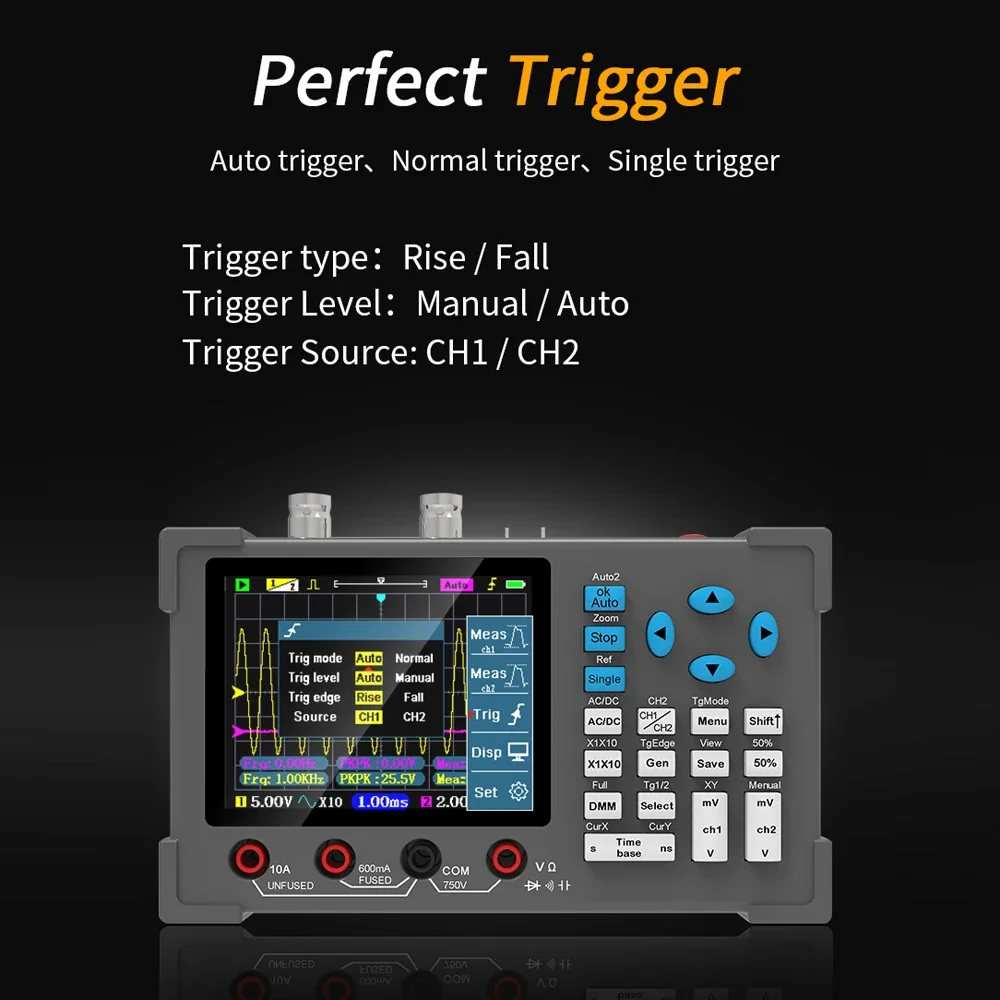

【디지털 오실로스코프 기능】:120MHz 대역폭과 250MSa/S 샘플링 속도를 갖춘 듀얼 채널 오실로스코프 기능.완벽한 트리거 기능(자동, 단일, 일반)을 갖추고 있습니다.감도 및 타임 베이스 조정, 자동 모드 조정, 2채널 파형 분석, 커서 측정, 기준 파형, FFT 스펙트럼, 기준 파형, 파형 저장 및 보기 기능을 지원합니다.
【감도 및 타임 베이스】:오실로스코프는 자동으로 신호를 감지하고 범위를 조정합니다.파형을 수직 및 수평으로 수동으로 조정할 수 있습니다.수직 감도는 수직 방향의 전압을 나타내며, 다양한 전압에 맞게 조정하기 위해 mV 및 V 버튼으로 조정됩니다.타임 베이스는 수평 방향의 시간을 나타냅니다.다양한 주파수를 수용할 수 있도록 S 및 NS 버튼으로 조정됩니다.정지 모드에서는 사용자가 파형을 왼쪽과 오른쪽으로 이동할 수 있습니다.

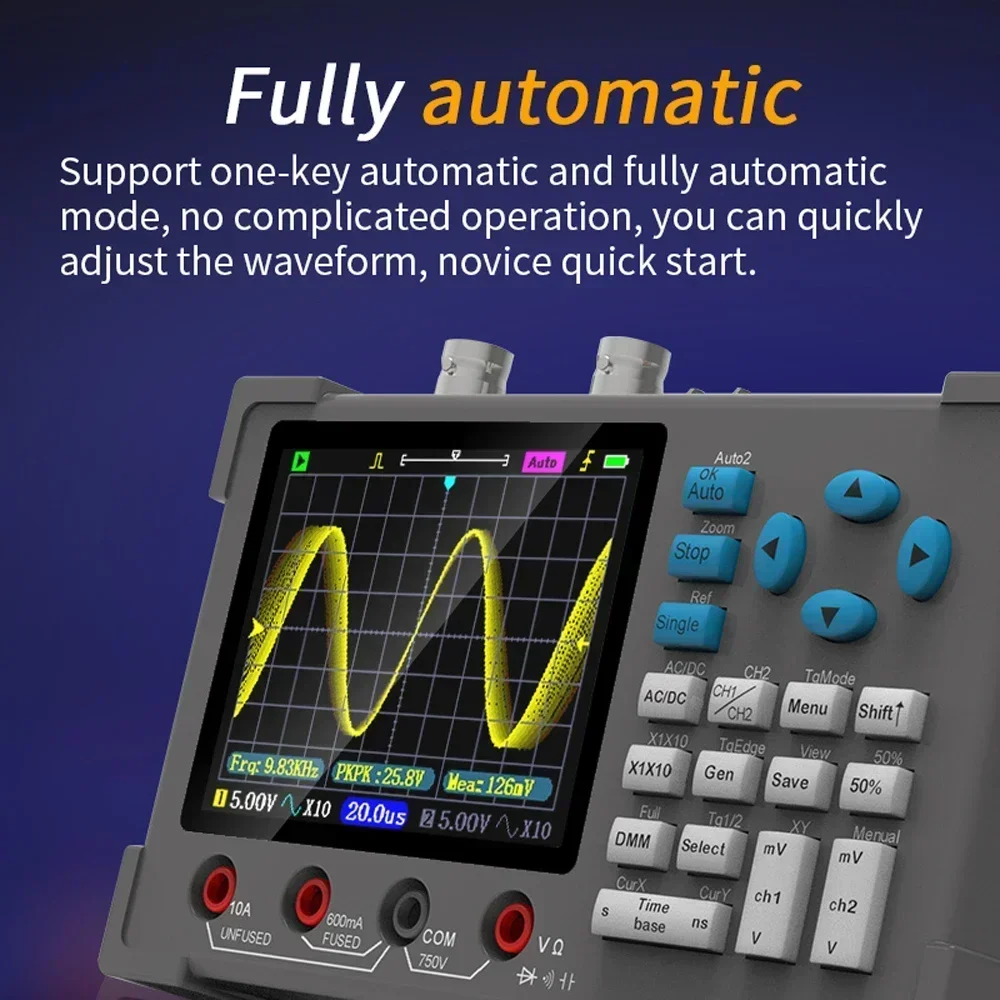

【두 가지 자동 모드 조정】:원버튼 자동 및 완전 자동 모드를 지원하며 복잡한 조작이 없으며 파형을 신속하게 감지하고 표시할 수 있습니다.완전 자동 모드에서는 키 입력이 필요하지 않으며 지속적인 자동화가 수행됩니다.
【높은 대역폭 및 샘플링 속도】:실시간 샘플링 속도는 250MSa/s이고, 듀얼 채널 모드 대역폭은 60Mhz로 절반으로 줄어듭니다.

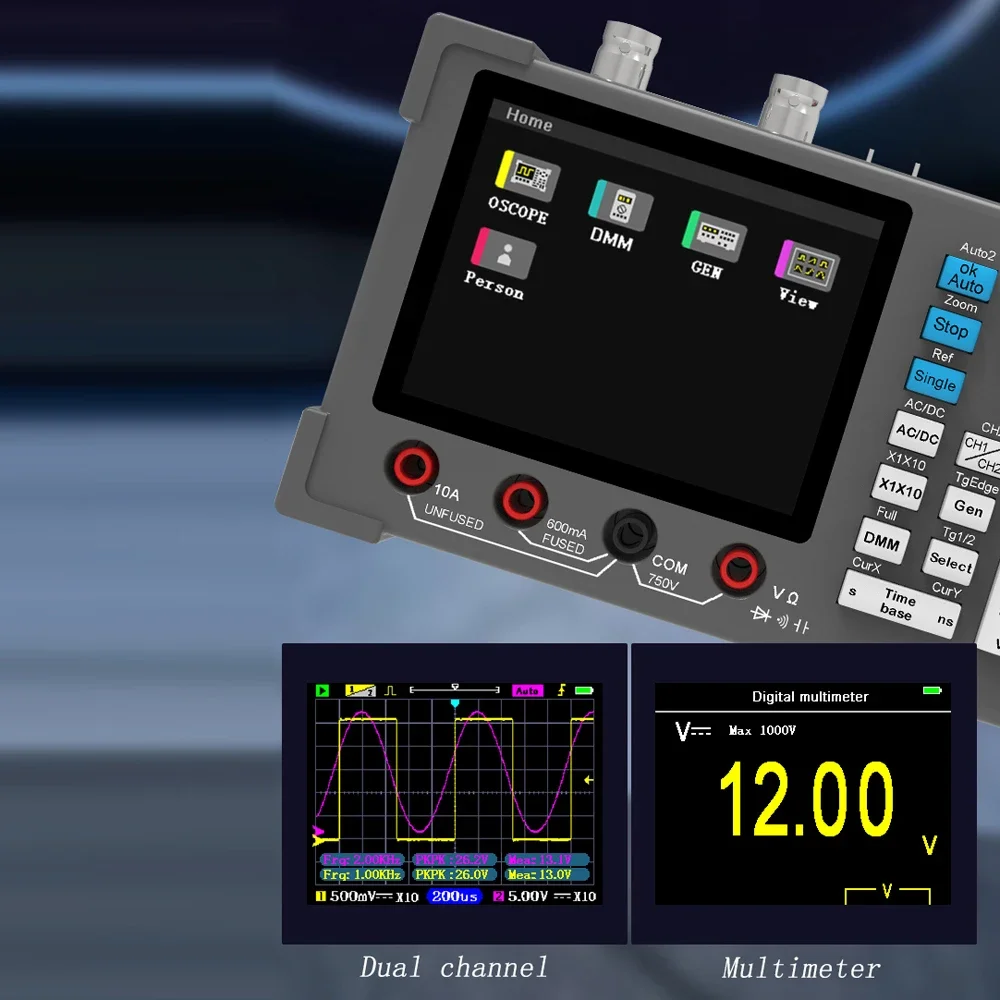

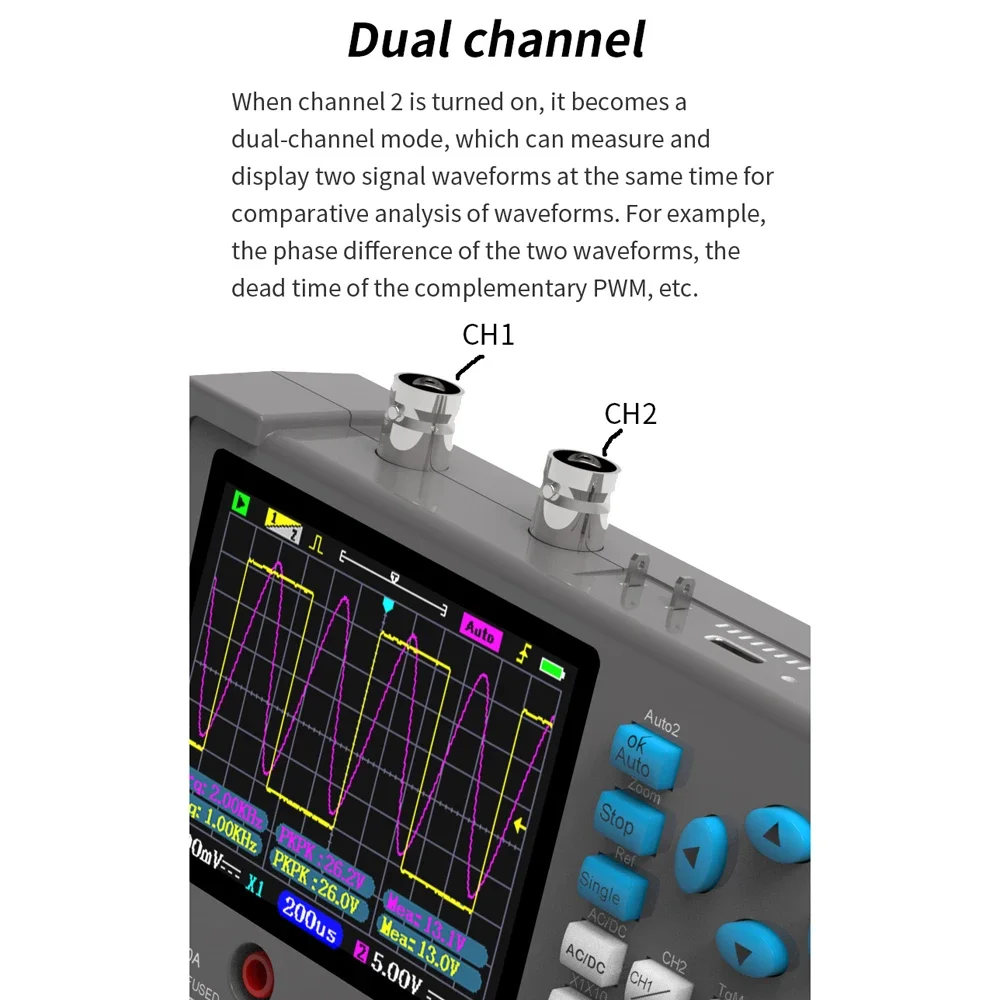

【듀얼 채널】:파형 비교 및 분석을 위해 두 개의 신호 파형을 동시에 측정하고 표시할 수 있는 듀얼 채널 모드가 있습니다.

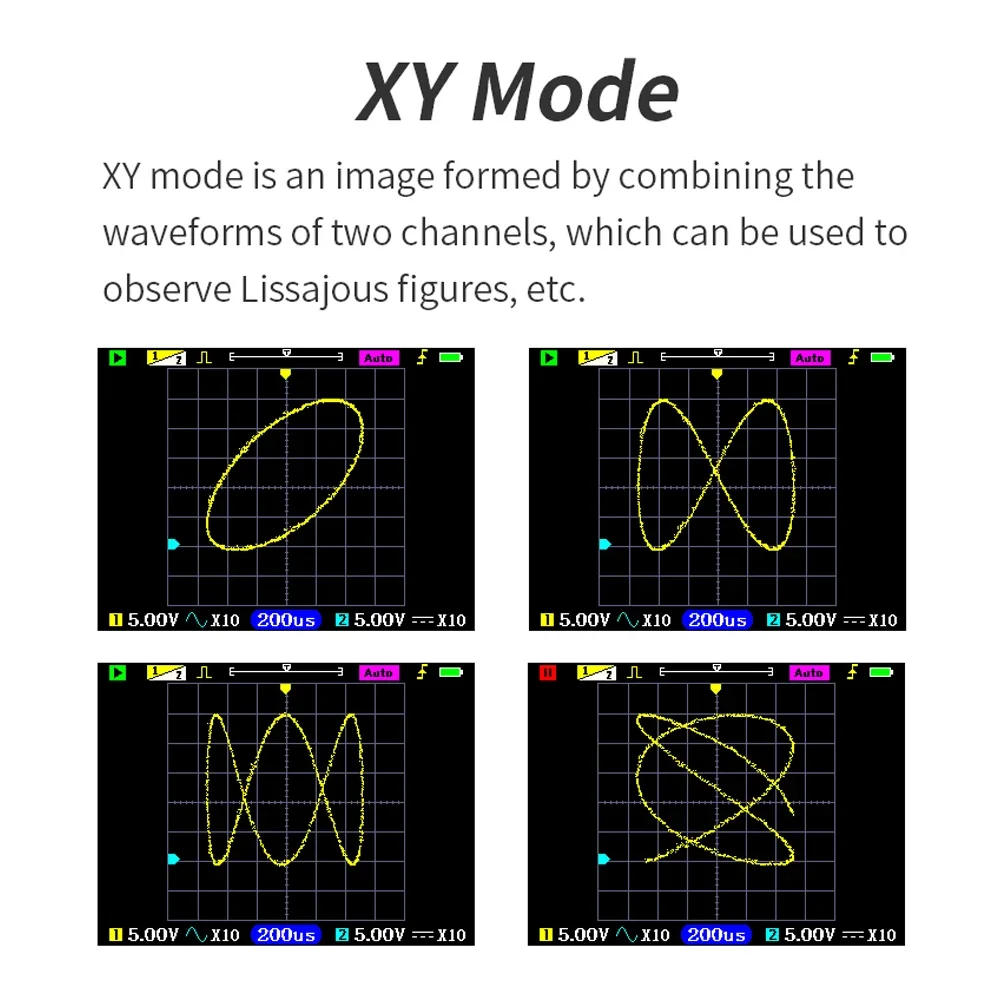

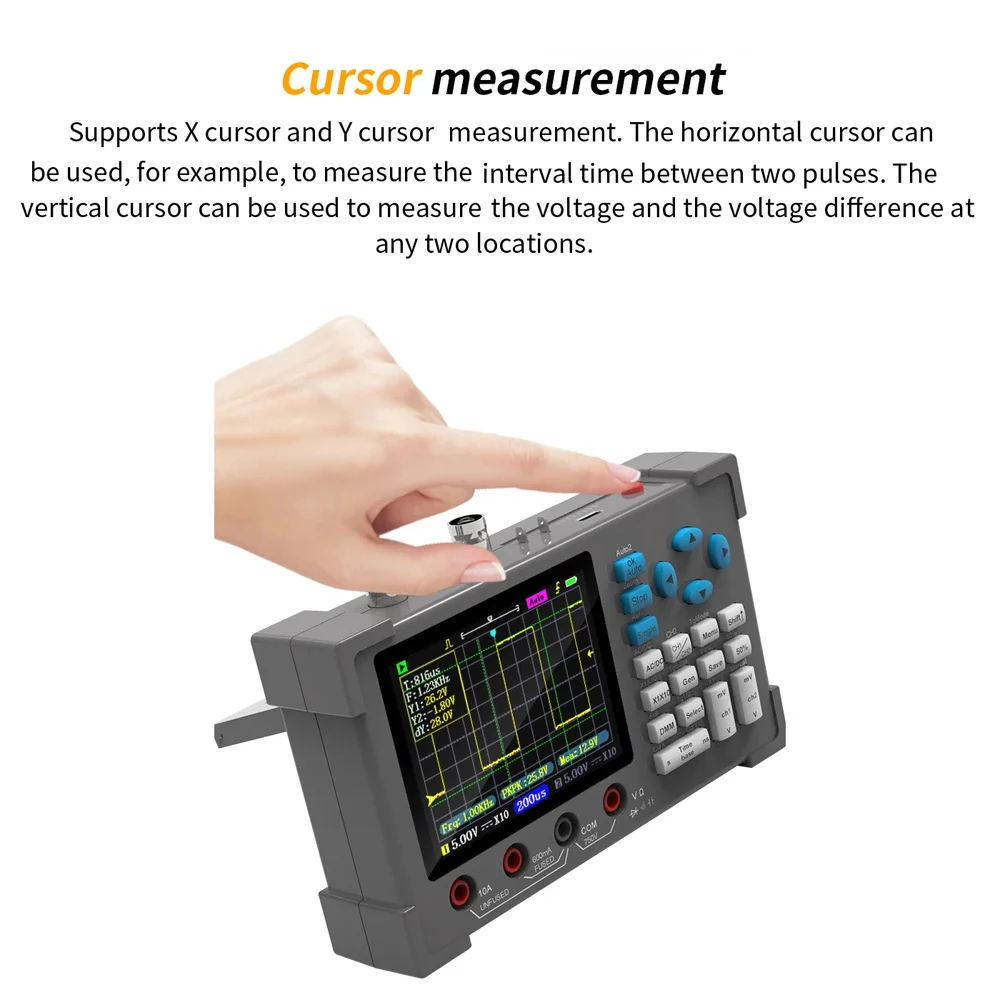

【커서 측정을 위한 XY 모드】:XY 모드는 두 채널의 파형을 결합하여 형성된 이미징으로, 일반적으로 두 신호 간의 위상차 또는 주파수 관계를 표시하는 데 사용됩니다.X 커서 및 Y 커서 측정을 지원합니다.수평 커서는 예를 들어 두 펄스 사이의 간격 시간을 측정하는 데 사용할 수 있습니다.수직 커서를 사용하여 두 위치의 전압과 전압 차이를 측정할 수 있습니다.

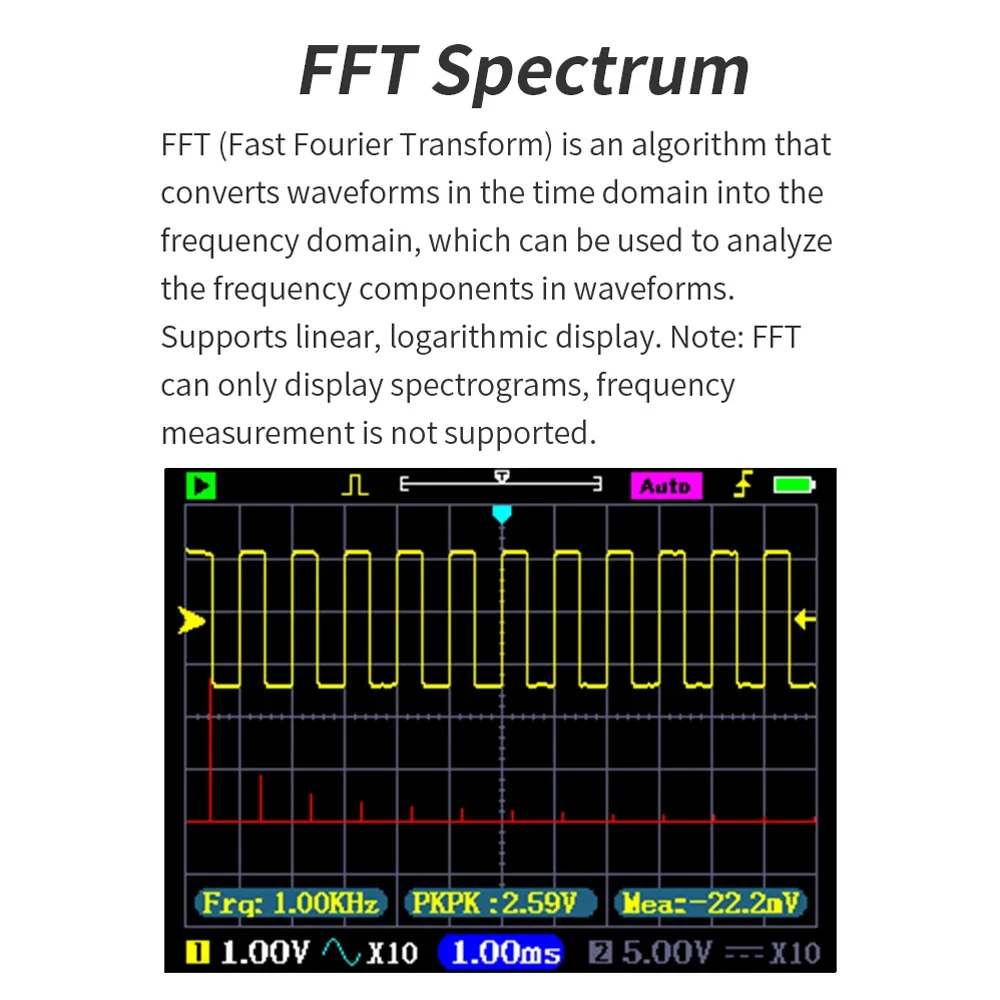

【FFT 스펙트럼】:FFT(Fast Fourier Transform)는 시간 영역의 파형을 주파수 영역으로 변환하는 알고리즘으로, 파형의 주파수 성분을 분석하는 데 사용할 수 있습니다.선형 및 로그 디스플레이가 지원됩니다.참고: FFT는 스펙트로그램만 표시할 수 있으며 주파수 측정은 지원되지 않습니다.

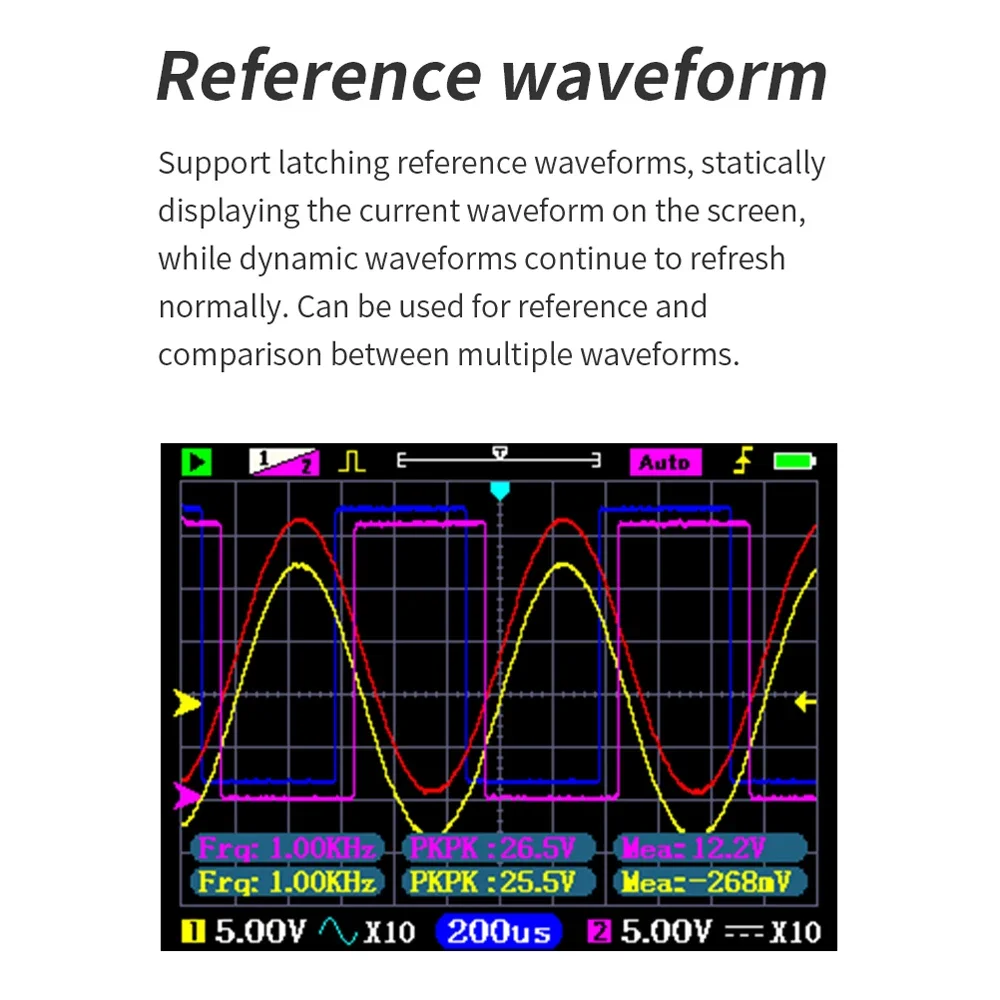

【참조 파형】:래칭 기준 파형을 지원하여 화면에 현재 파형을 정적으로 표시하는 동시에 동적 파형은 정상적으로 계속 업데이트됩니다.그리고 여러 파형 간의 참조 및 비교에 사용할 수 있습니다.

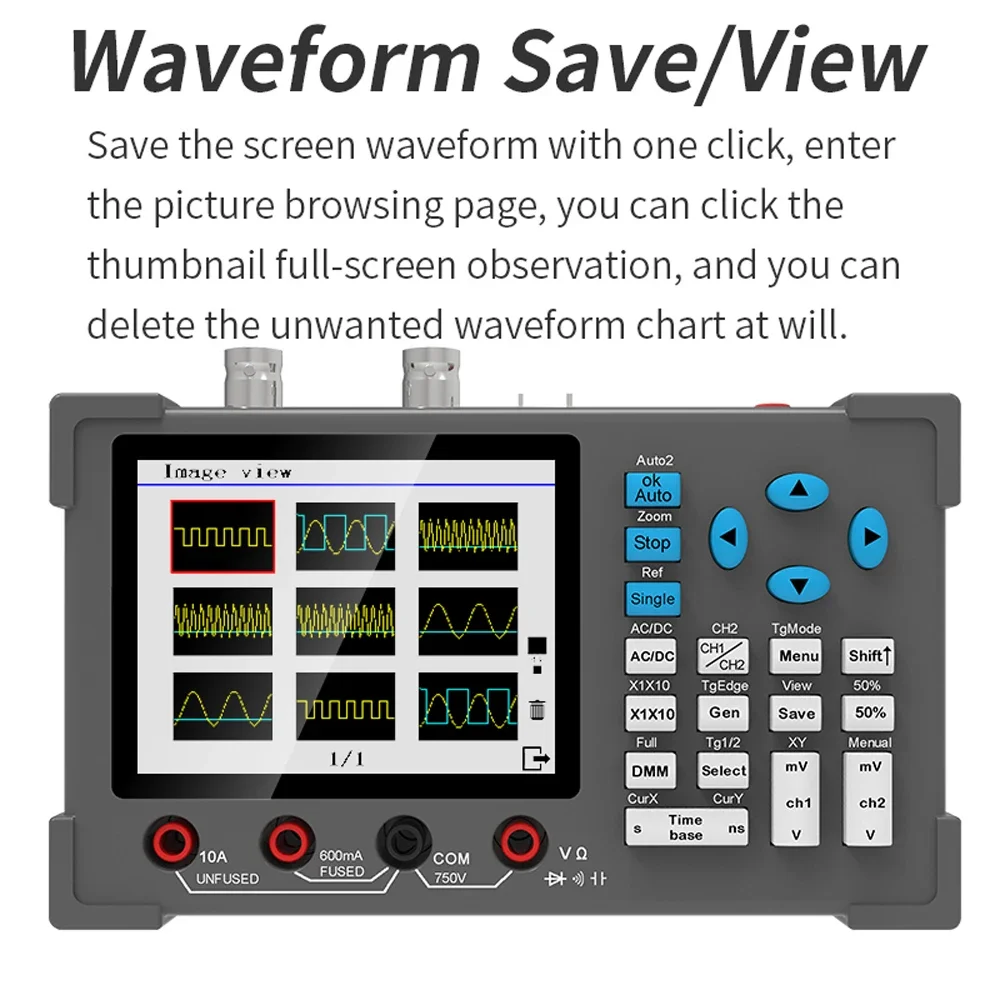

【파형 저장/보기】:한 번의 클릭으로 화면 파형을 저장하고, 사진 탐색 페이지로 들어가서, 축소본을 클릭하여 전체 화면 관찰이 가능하며, 원하지 않는 파형 차트를 마음대로 삭제할 수도 있습니다.

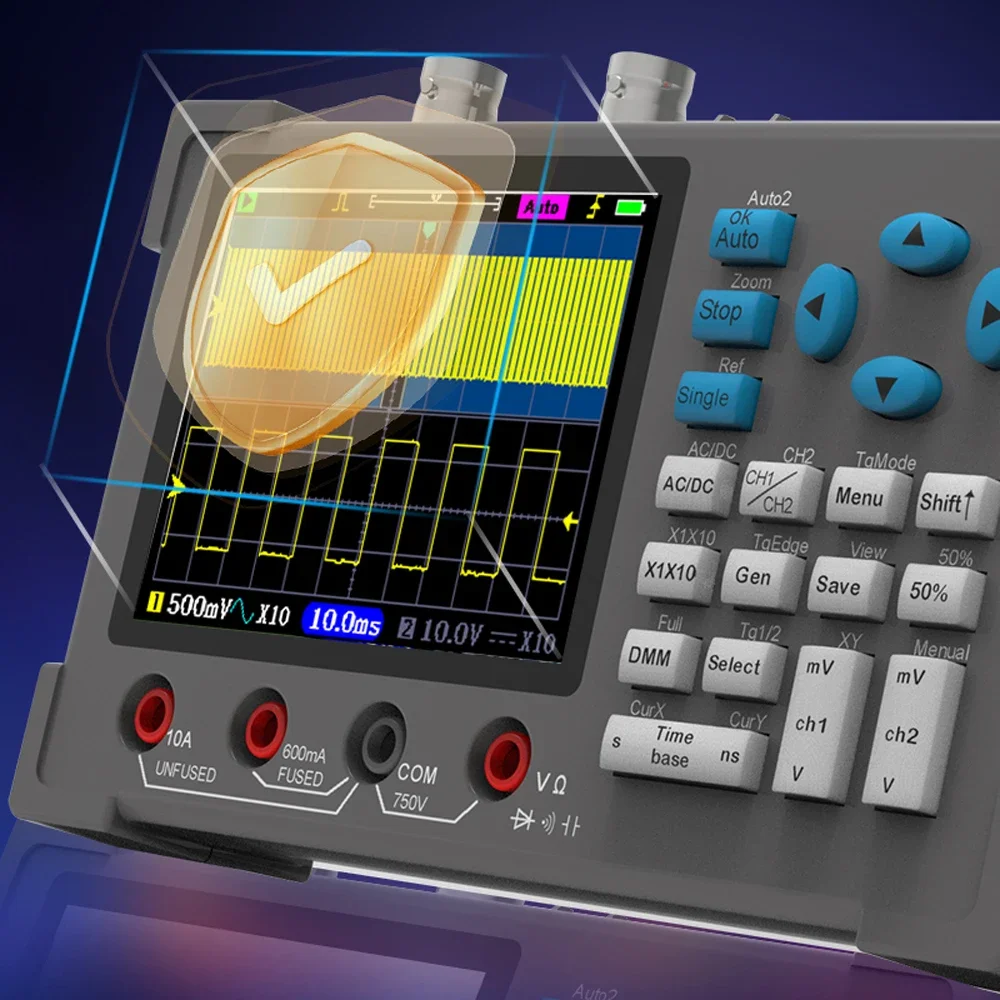

【더 안전한 디자인】:멀티미터와 오실로스코프를 절연 변압기와 절연 광커플러 칩을 사용하여 분리하므로, 접지 루프 문제를 걱정할 필요가 없습니다.(고전압을 측정할 때 멀티미터와 오실로스코프를 동시에 사용할 수 없습니다.)

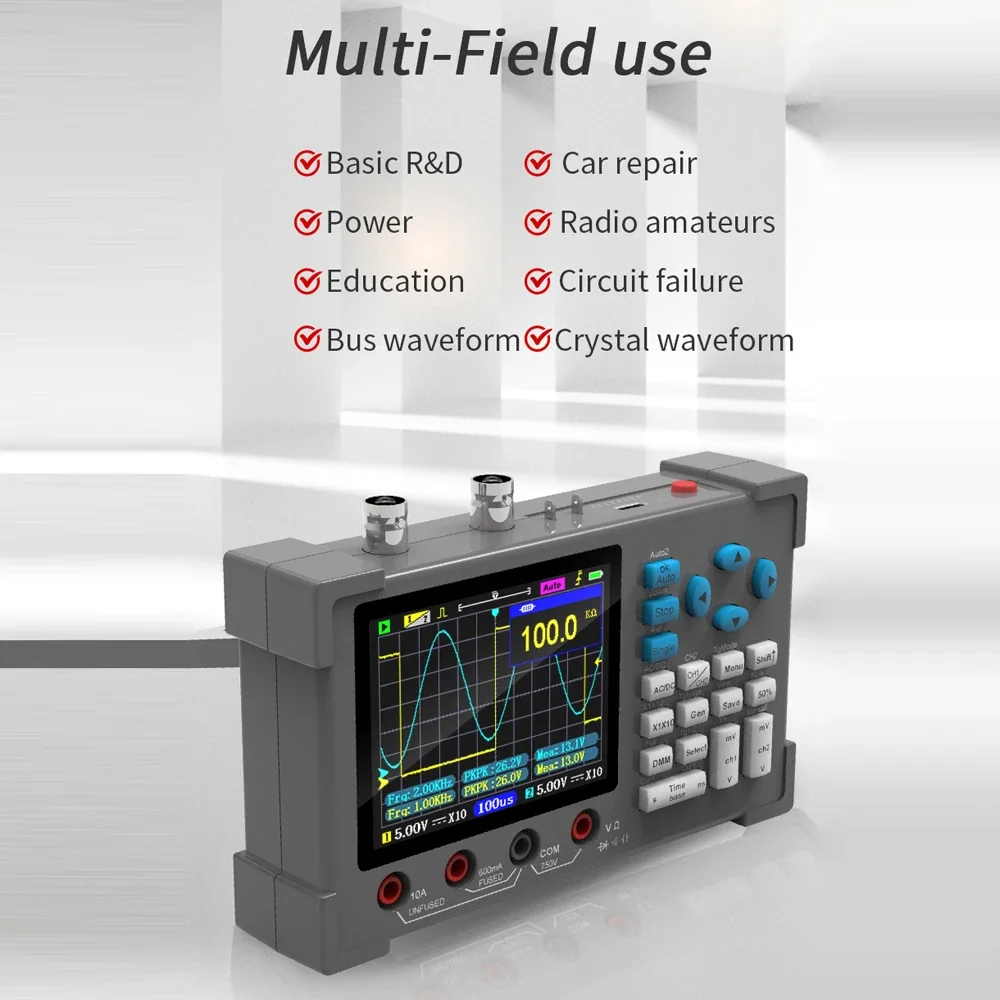

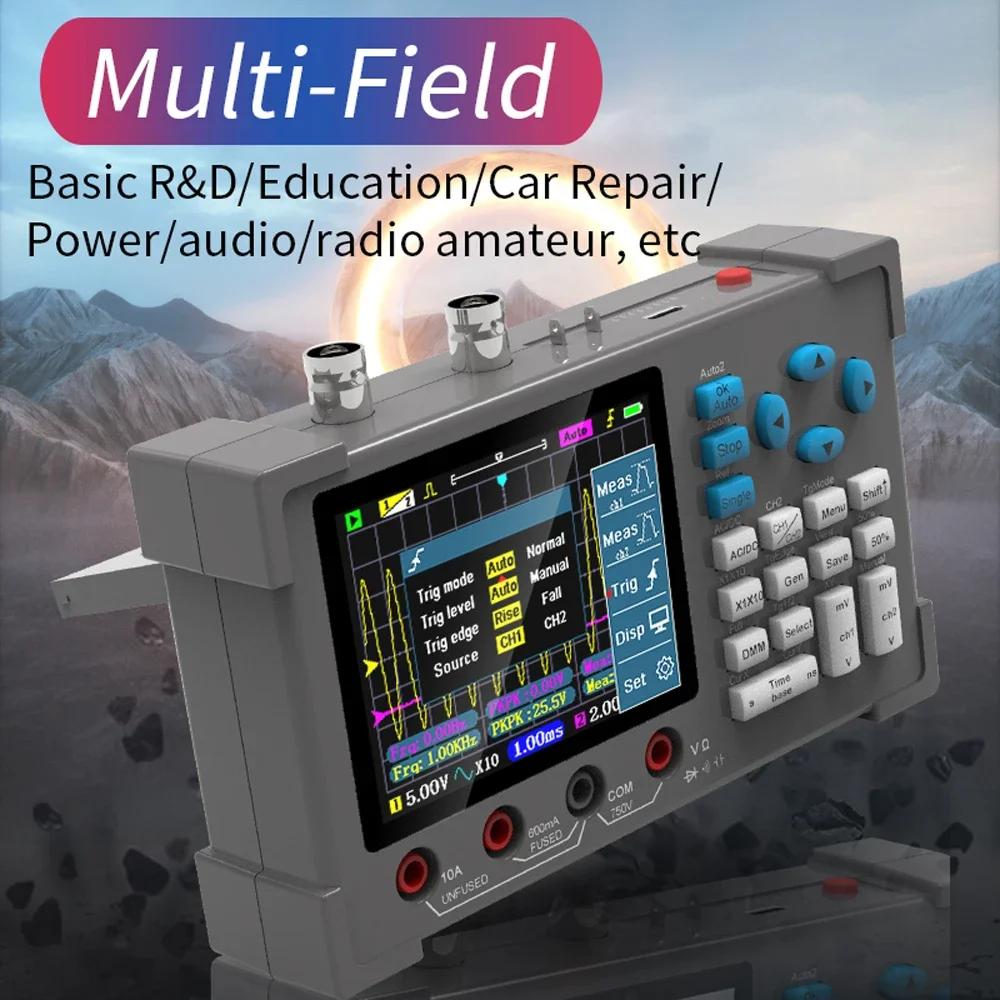

【다양한 응용 프로그램】:전자 회로의 테스트 및 디버깅, 전기 장치의 문제 해결 및 수리 분야에서 널리 사용되는 다양한 분야의 측정을 쉽게 처리할 수 있습니다.

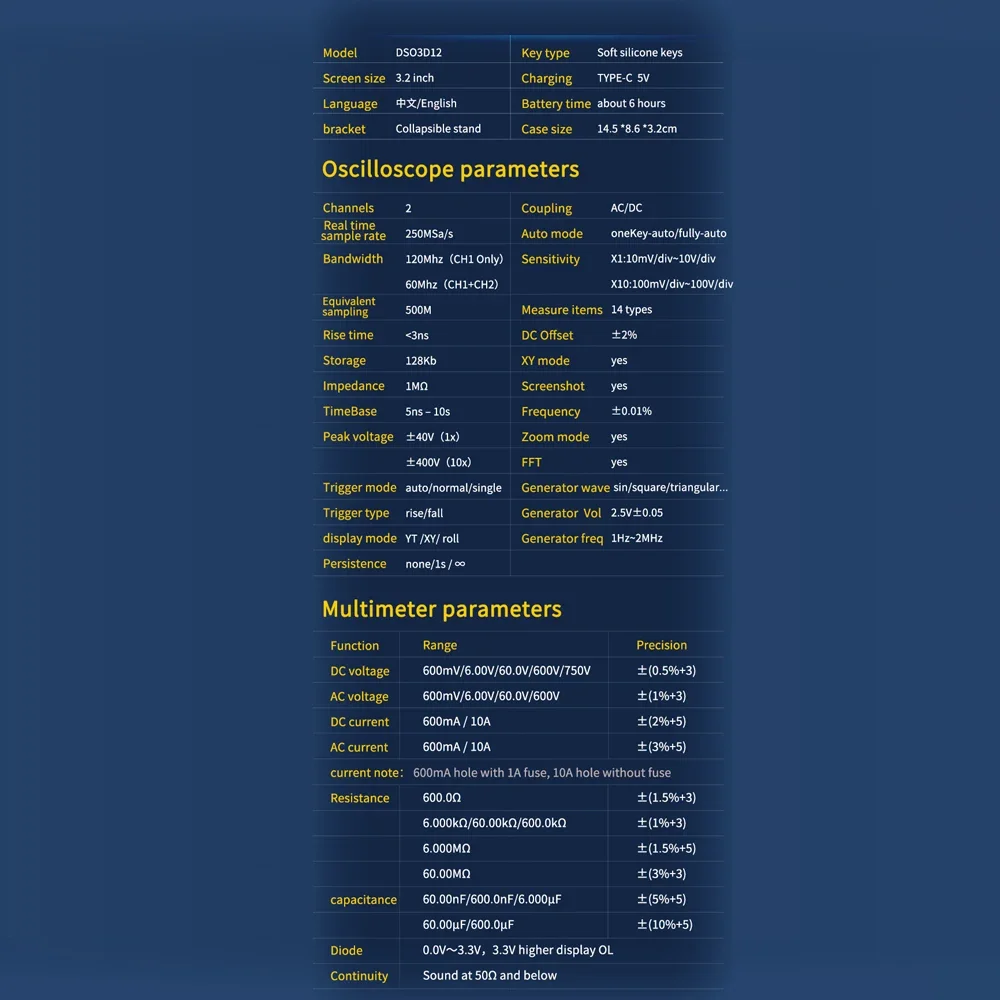

사양:
이름: 3in1 디지털 오실로스코프
재질: ABS
디스플레이: 3.2인치 IPS 컬러 스크린
배터리:1 * 내장 2500mah 충전식 리튬 배터리(포함)
충전: TYPEC 5V
언어: 중국어/영어
품목 크기: 145*86*32mm / 5.71*3.39 * 1.26in
패키지 크기: 220*150*70mm / 8.66*5.91*2.76in
패키지 무게: 600g / 1.32lb

오실로스코프:
실시간 샘플링 속도: 200Msps
아날로그 대역폭: 120MHz(CH1만 해당); 60MHz(CH1+CH2)
등가 샘플링: 500M
상승 시간: <3ns
저장공간: 128Kb
임피던스: 1ΜΩ
타임 베이스: 5ns10s
피크 전압: ±40V (1배), ±400V (10배)

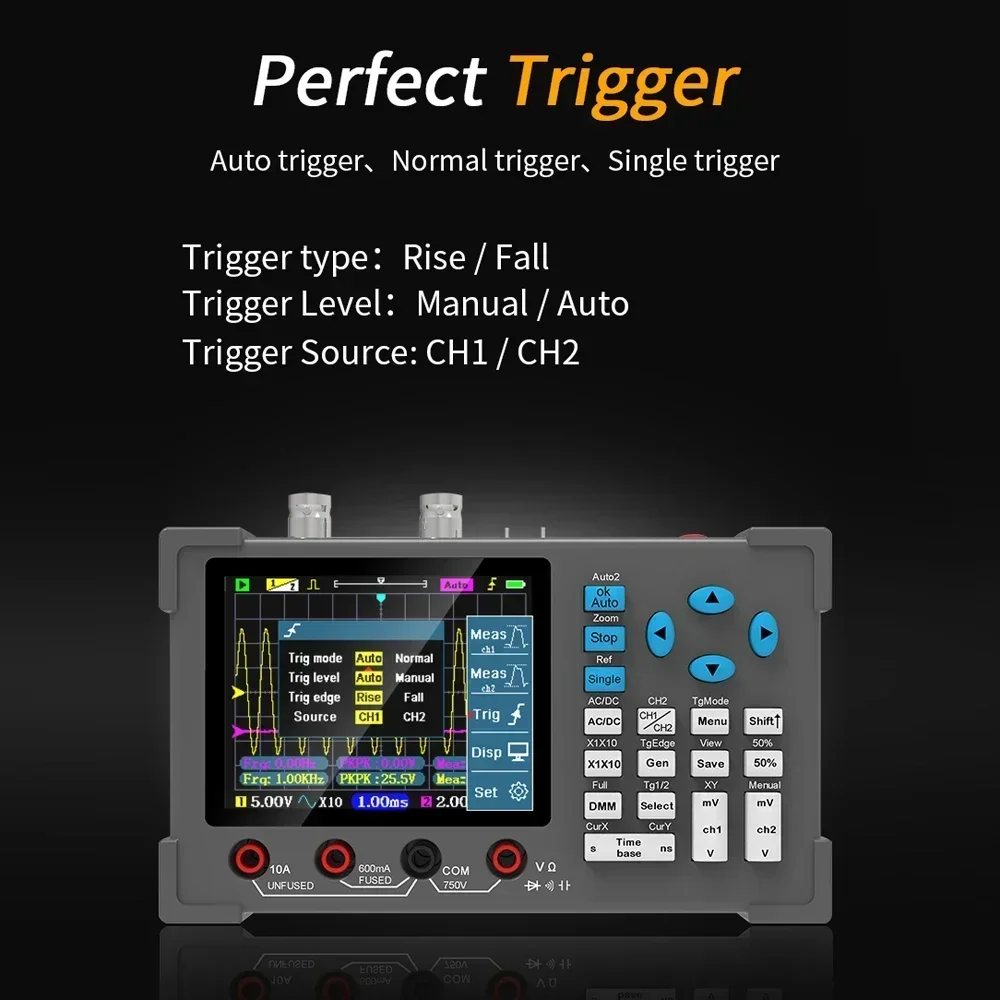

트리거 모드: 자동/일반/단일

트리거 유형: 상승/하강
디스플레이 모드: YT /XY/롤
지속성: 없음/1초/무한
자동 모드: oneKeyauto/완전 자동
감도: X1:10mV/div~10V/div; X10:100mV/div~100V/div

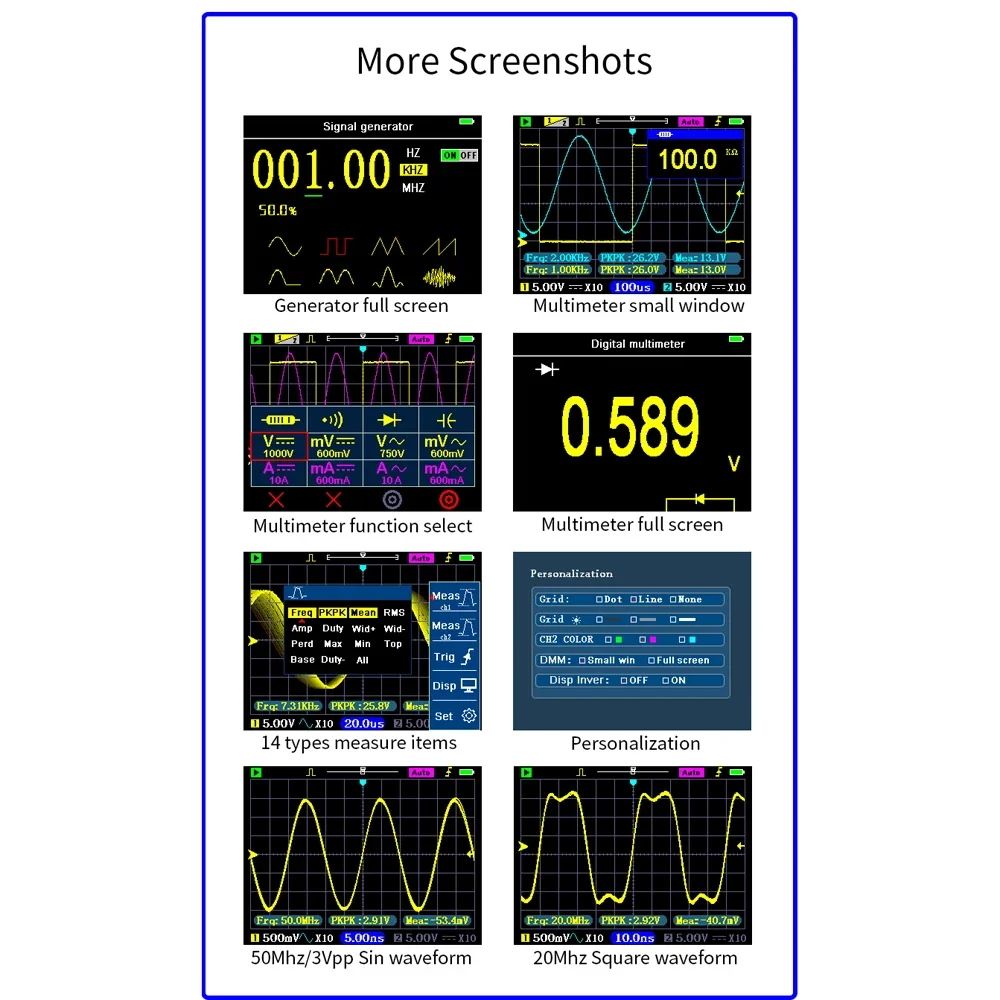

측정 항목: 14종
DC 오프셋: ±2%
XY 모드: 예
스크린샷: 예
주파수: ±0.01%
줌 모드: 예
FFT: 예
발전기 파형: 사인/구형/삼각형
발전기 볼륨: 2.5V±0.05
발전기 주파수: 1Hz2MHz

멀티미터:
DC전압: 600mV/6.00V/60.0V/600V/750V, ±(0.5%+3)
AC 전압: 600mV/6.00V/60.0V/600V, ±(1%+3)
DC 전류: 600mA/10A, ±(2%+5)
AC 전류: 600mA/10A, ±(3%+5)
현재 노트: 600mA 홀(1A 퓨즈 포함), 퓨즈 없는 10A 홀
저항: 600.0Ω±(1.5%+3); 6.000kΩ/60.00kΩ/600.0kΩ±(1%+3); 6.000ΜΩ, ±(1.5%+5); 60.00ΜΩ, ±(3%+3)
정전용량: 60.00nF/600.0nF/6.000μF±(5%+5), 60.00μF/600.0μF±(10%+5)
다이오드: 0.0V~3.3V, 3.3V 초과 시 OL 표시
연속성: 50Ω 이하에서 소리

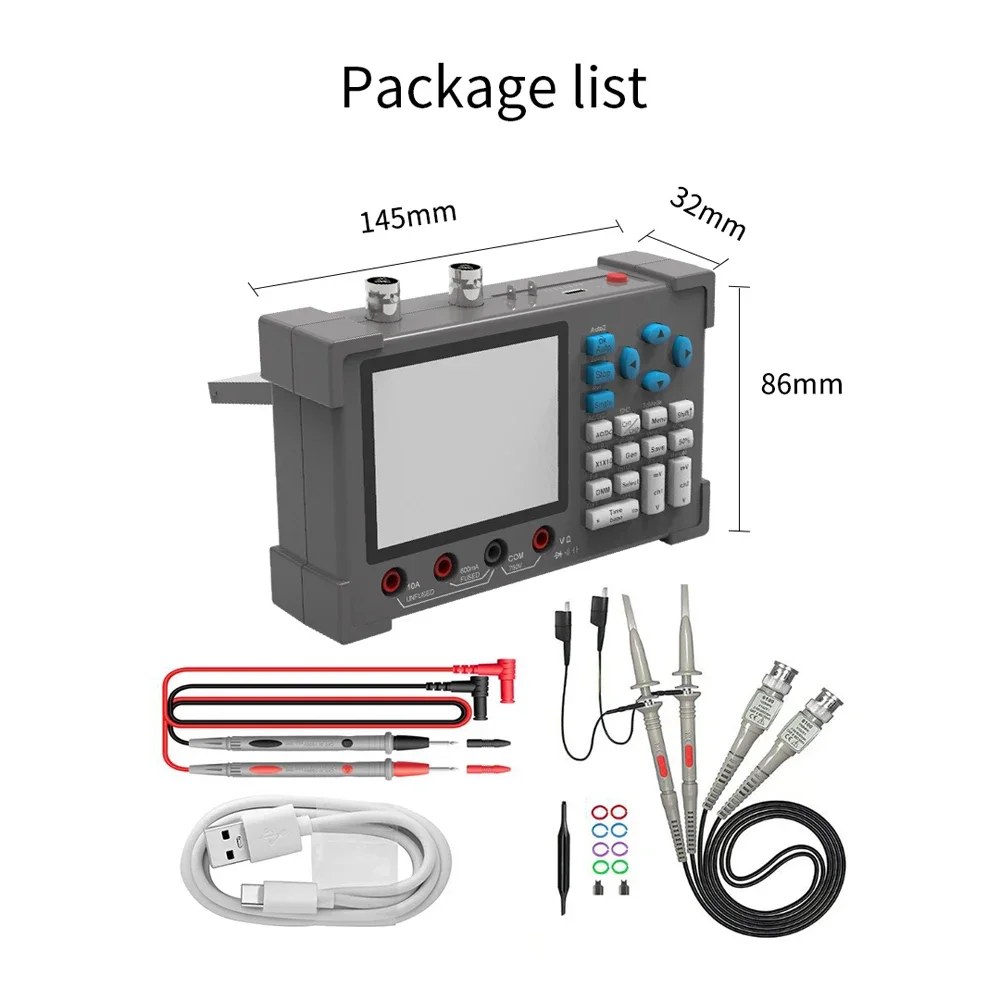

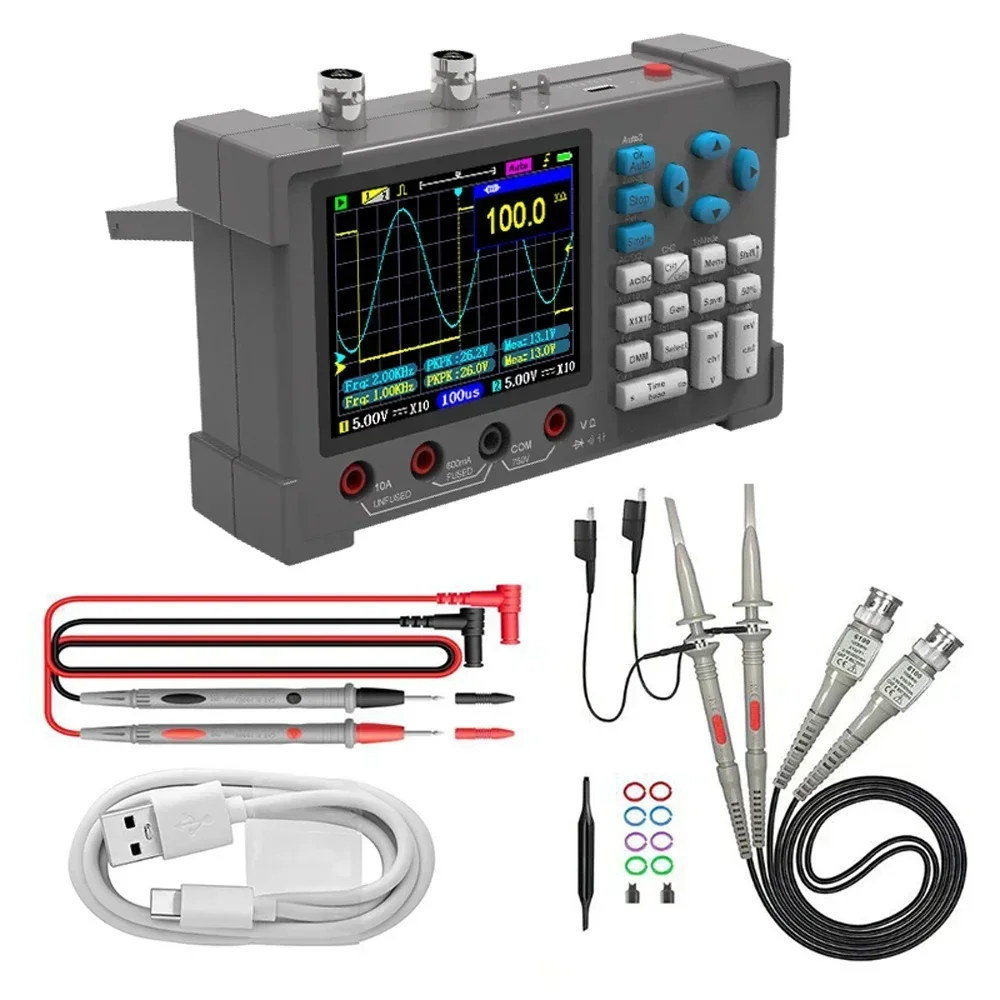

포장 목록:
1 * 3in1 디지털 오실로스코프
1 * 테스트 펜 쌍
2 * 케이블
1 * 충전 케이블
1 * 액세서리 세트
